3D-Vermessung: Scannen vs. Photogrammetrie

Die Welt um uns herum ist dreidimensional, doch die präzise Erfassung und digitale Abbildung dieser Realität war lange Zeit eine Herausforderung. Mit fortschrittlichen 3D-Messtechnologien ist dies nun nicht nur möglich, sondern auch immer zugänglicher und schneller geworden. Zwei der prominentesten Verfahren sind das 3D-Scanning und die Photogrammetrie. Beide haben das Ziel, Objekte oder Umgebungen digital zu erfassen, unterscheiden sich jedoch grundlegend in ihrer Methodik und ihren optimalen Anwendungsbereichen. Dieser Artikel beleuchtet beide Technologien, ihre Funktionsweisen, Einsatzgebiete und hilft Ihnen zu verstehen, welches Verfahren für Ihre spezifischen Anforderungen am besten geeignet ist.

Was ist optische 3D-Messtechnik?

Die optische 3D-Messtechnik ist ein Oberbegriff für Verfahren, die Licht oder andere elektromagnetische Strahlung nutzen, um die geometrischen Eigenschaften (Maß, Form und Lage) von Objekten berührungslos zu erfassen. Im Gegensatz zu traditionellen taktilen Messmethoden, bei denen ein Taster das Objekt physisch berührt, arbeiten optische Systeme kontaktlos. Dies bietet erhebliche Vorteile, insbesondere bei empfindlichen, weichen oder sehr detaillierten Oberflächen sowie bei der Vermessung von Unikaten oder industriellen Prototypen, bei denen eine Beschädigung ausgeschlossen werden muss.

Die berührungslose Vermessung mittels optischer Verfahren beschleunigt den Messprozess drastisch – oft um das 10- bis 1000-fache im Vergleich zu taktilen Methoden. Zudem lassen sich optische Messsysteme hervorragend automatisieren, was sie ideal für die Qualitätskontrolle im Produktionstakt macht, um nahezu fehlerfreie Konzepte umzusetzen.

Es gibt verschiedene optische 3D-Messtechniken, darunter Muster- und Streifenprojektion, Lichtschnitt, Photogrammetrie, Lichtlaufzeit (Time-of-Flight), Weißlichtinterferometrie und Fokus-Variation. Sogar die Röntgen-Computertomographie zählt zu den modernen 3D-Messtechniken, da sie sogar verborgene innere Strukturen von Objekten präzise erfassen kann.

Das Grundprinzip optischer Sensorsysteme ist meist ähnlich: Eine Lichtquelle sendet ein bekanntes Signal aus, das vom Objekt reflektiert oder verändert wird. Eine Empfangseinheit zeichnet das veränderte Signal auf. Durch die Analyse der Signaländerungen (Amplitude, Phase, Polarisation, Richtung) kann auf die 3D-Information oder Oberflächenstruktur des Objekts rückgeschlossen werden.

3D-Scanning: Präzision und Echtzeit-Erfassung

3D-Scanning ist eine Technologie, die physische Objekte – genauer gesagt, Informationen über ihre Form und oft auch Farbe – in die digitale Welt überträgt. Ein digitaler Zwilling eines Objekts auf dem Computer eröffnet unzählige Möglichkeiten: Inspektion, Messung, Modifikation, Simulationen, Teilen, Kollaboration oder Import in AR/VR-Umgebungen.

Die am weitesten verbreiteten 3D-Scanning-Methoden basieren auf Streifenlichtprojektion und Lasertriangulation.

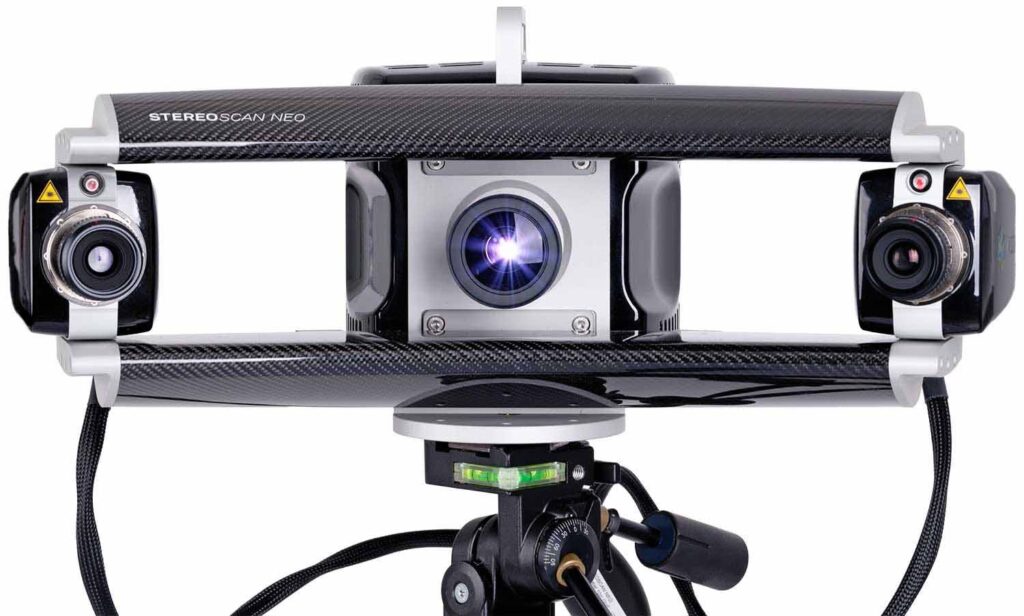

Streifenlicht- und Lasertriangulations-Scanner

Diese Scanner projizieren Licht (weiß, blaues Lichtgitter oder einfache Linien bei Lasern) auf die Oberfläche des Objekts. Eine oder mehrere Kameras im Scanner zeichnen auf, wie sich das projizierte Muster durch die Form des Objekts verformt. Aus diesen Verzerrungen berechnet die Scannersoftware die 3D-Koordinaten von Millionen von Punkten auf der Oberfläche. Das Ergebnis ist eine Punktwolke, die die Form des Objekts digital darstellt. Diese Punktwolke kann anschließend in ein 3D-Netzmodell (Mesh) umgewandelt werden, das aus miteinander verbundenen Dreiecken oder Vierecken besteht. Solche Mesh-Modelle sind für die Weiterverarbeitung in CAD, Reverse Engineering oder Visualisierungen besser geeignet.

Diese Verfahren eignen sich besonders gut für die Vermessung relativ kleiner Objekte, von wenigen Millimetern bis zu einigen Metern Größe. Handgeführte Scanner, die auf diesen Technologien basieren, sind oft sehr schnell und liefern hochpräzise und detailgetreue Modelle.

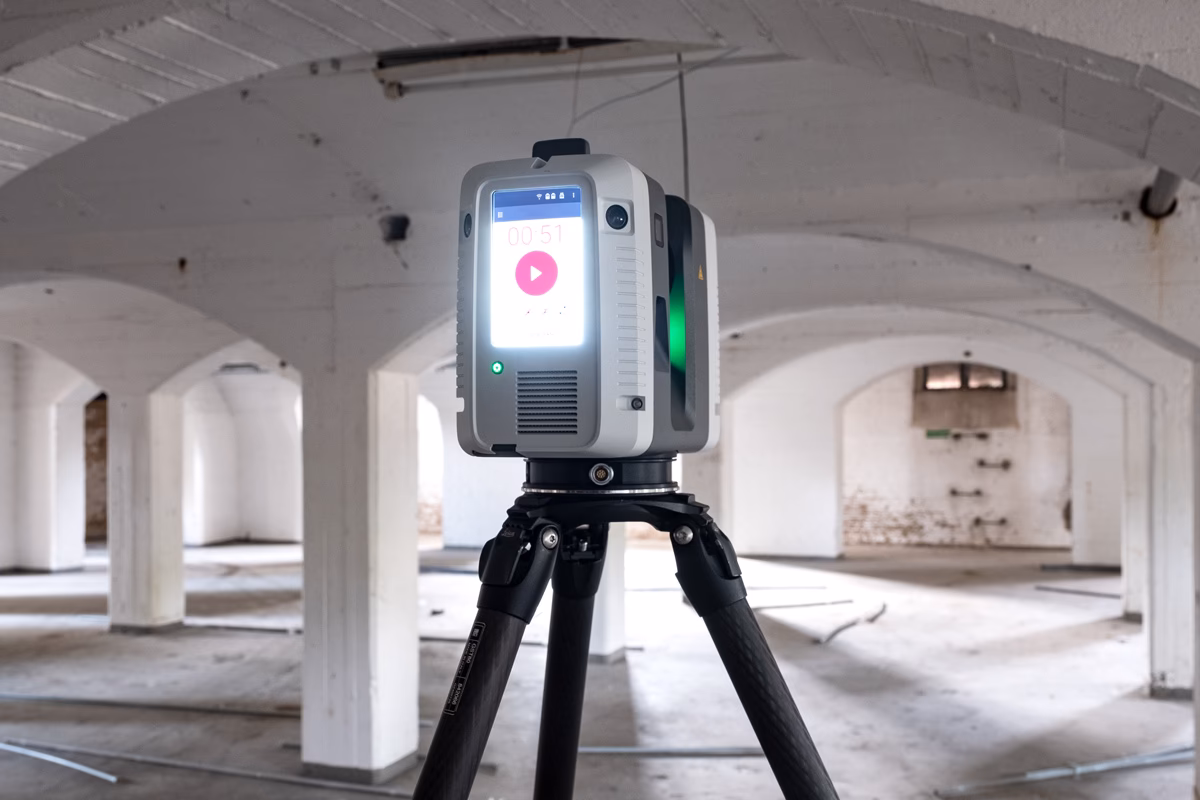

Time-of-Flight (TOF)-Scanner

Wenn es darum geht, sehr große Objekte oder ganze Umgebungen – von Dutzenden bis zu Tausenden von Metern – zu erfassen, kommen TOF-Scanner (auch Puls-basierte Laser-Scanner genannt) zum Einsatz. Diese Scanner senden Laserpulse aus und messen die Zeit, die jeder Puls benötigt, um von der Oberfläche zurück zum Scanner zu gelangen. Aus der gemessenen Zeit und der bekannten Lichtgeschwindigkeit wird die Entfernung berechnet. Durch das Sammeln von Millionen dieser Entfernungsmessungen entsteht ebenfalls eine Punktwolke, die die gescannte Szene repräsentiert.

Die Genauigkeit von TOF-Scannern variiert je nach Gerät und Anwendungsbereich. Stationäre Scanner auf Stativen können Genauigkeiten im Millimeterbereich erreichen, während luftgestützte Scanner für die Geländevermessung Toleranzen im Zentimeterbereich aufweisen können.

Vorteile von 3D-Scannern

3D-Scanner zeichnen sich durch ihre Fähigkeit aus, sehr präzise digitale Repliken zu erstellen. Diese Genauigkeit macht sie unverzichtbar in Bereichen, wo Fehler schwerwiegende Folgen haben könnten. Anwendungen finden sich in der industriellen Fertigung (Qualitätskontrolle, Reverse Engineering), Medizin (maßgefertigte Prothesen, Implantate), Automobilindustrie, Luft- und Raumfahrt, Archäologie (Digitalisierung von Fundstücken), Kunst/Unterhaltung (digitale Zwillinge von Schauspielern) und sogar in der Forensik zur Dokumentation von Tatorten.

Moderne Handheld-Scanner bieten zudem eine hohe Benutzerfreundlichkeit. Sie sind oft leicht, ermöglichen das freie Umrunden des Objekts und verfügen über integrierte Bildschirme. Dieses Echtzeit-Feedback auf dem Display ist ein großer Vorteil, da der Benutzer sofort sieht, welche Bereiche bereits erfasst wurden und welche noch fehlen. Dies spart Zeit und stellt sicher, dass keine Datenlücken entstehen.

Viele 3D-Scanner können neben der Form auch die Farbe oder Textur des Objekts erfassen. Während die Genauigkeit die Hauptstärke des 3D-Scannings ist, kann die Erfassung von lebendigen Texturen die Ergebnisse visuell weiter verbessern.

Hinsichtlich der Kosten einer 3D-Vermessung mit Scannern lässt sich kein Pauschalpreis nennen. Die Kosten hängen stark von der Komplexität und Größe des zu scannenden Objekts, der erforderlichen Genauigkeit, dem gewünschten Ausgabeformat (reine 3D-Datei wie STL, technische Zeichnungen, etc.) und eventuell benötigten zusätzlichen Dienstleistungen wie Designmodifikationen ab. Eine kontaktlose Vermessung ist besonders geeignet für Unikate, industrielle Prototypen oder Teile ohne existierende Pläne.

Photogrammetrie: 3D aus Fotos

Photogrammetrie ist das Verfahren zur Gewinnung von Informationen über physische Objekte und die Umwelt durch die Aufzeichnung, Messung und Interpretation fotografischer Bilder und Strahlungsmuster. Vereinfacht ausgedrückt geht es darum, 3D-Modelle aus einer Serie von überlappenden Fotos zu erstellen, die aus verschiedenen Blickwinkeln aufgenommen wurden.

Die Software analysiert die Fotos, identifiziert gemeinsame Punkte in mehreren Bildern und berechnet anhand der Kamerapositionen und der Perspektive die 3D-Koordinaten dieser Punkte. Ähnlich wie beim 3D-Scanning wird daraus eine Punktwolke generiert, die dann zu einem Mesh-Modell oder anderen 3D-Produkten verarbeitet wird.

Welche Kameras für Photogrammetrie?

Für die Photogrammetrie eignen sich grundsätzlich alle höherwertigen Digitalkameras. Die Qualität des Ergebnisses hängt stark von der Qualität der aufgenommenen Bilder ab. Daher gilt: Je höher die Auflösung und je größer der Bildsensor, desto besser sind in der Regel die Bilder und damit die resultierenden 3D-Modelle.

Optimal sind Festbrennweiten-Objektive. Sie verhindern unbeabsichtigtes Zoomen zwischen den Aufnahmen, was zu Genauigkeitsverlusten führen kann. Zudem sind Festbrennweiten oft lichtstärker als Zoomobjektive, was bessere Bilder bei schlechten Lichtverhältnissen ermöglicht.

Für hohe Präzision werden häufig hochwertige digitale Vollformat- oder Mittelformatkameras eingesetzt, wie z.B. Leica SL2, Nikon D850, Sony Alpha 7R oder Fuji GFX 50S. Diese Kameras bieten große Sensoren und hohe Auflösungen.

Für geringfügig geringere Anforderungen an die Messgenauigkeit können auch deutlich preiswertere Kameras mit APS-C-Sensoren verwendet werden, darunter Modelle wie Fujifilm X-H1, NIKON Z 6, CANON EOS M6 Mark II oder SONY Alpha 6600.

Auch der Einsatz von Kameras in Mobiltelefonen ist prinzipiell möglich, führt aber zu entsprechenden Abstrichen bei der Messgenauigkeit aufgrund kleinerer Sensoren und oft weniger hochwertiger Optik.

Drohnenkameras liefern für normale Anwendungen oft eine genügend gute Genauigkeit und können ebenfalls für Photogrammetrie eingesetzt werden, insbesondere für die Erfassung größerer Flächen oder schwer zugänglicher Objekte.

Kamerakalibrierung in der Photogrammetrie

Für normale Anforderungen an die Messgenauigkeiten ist eine spezielle Kamerakalibrierung oft nicht zwingend erforderlich. Moderne Photogrammetrie-Software kann die Kameraeigenschaften (wie Brennweite, Verzeichnung) oft simultan während des Ausrichtungsprozesses der Bilder bestimmen (Simultankalibrierung), was in der Regel sehr gute Ergebnisse liefert. Wenn Sie bereits eine höherwertige Kamera besitzen, ist diese wahrscheinlich direkt einsetzbar, eventuell benötigen Sie nur ein geeignetes Festbrennweiten-Objektiv.

Für hochpräzise Vermessungen oder wenn höchste Genauigkeit gefordert ist, kann eine präzise Kamerakalibrierung vor der Aufnahme vorteilhaft oder notwendig sein. Einige Anbieter liefern Kameras mit optimalen, bereits kalibrierten Objektiven aus, wobei die Kalibrierdaten automatisch per Software-Update bereitgestellt werden.

Spezielle Geräte wie der Leica BLK3D sind Stereokameras, die speziell für Messzwecke entwickelt wurden und eine Form der Photogrammetrie nutzen, insbesondere für Innenräume.

3D-Scanning vs. Photogrammetrie: Ein Vergleich

Obwohl beide Technologien zur Erzeugung von 3D-Modellen dienen, gibt es wichtige Unterschiede, die ihre Eignung für verschiedene Aufgaben bestimmen.

Generell bieten 3D-Scanner, insbesondere Handheld-Scanner, eine Vielseitigkeit und ein Echtzeit-Feedback, das mit der klassischen Photogrammetrie (basierend auf separaten Fotos) derzeit nicht erreicht wird. Scanner sind oft schneller in der Erfassung und besser geeignet für Objekte ohne ausgeprägte Oberflächentextur oder mit sehr feinen, nicht-texturierten geometrischen Details. Photogrammetrie hingegen glänzt bei der Erfassung von Farbe und Textur und ist oft kostengünstiger in Bezug auf die Hardware, wenn bereits eine geeignete Kamera vorhanden ist. Für die Erfassung großer Umgebungen können sowohl TOF-Scanner als auch Drohnen-Photogrammetrie zum Einsatz kommen, wobei TOF-Scanner oft präziser für harte Oberflächen sind, während Photogrammetrie detailliertere Texturen liefern kann.

Anwendungsbereiche und die Wahl des richtigen Verfahrens

Die Wahl zwischen 3D-Scanning und Photogrammetrie hängt stark von den spezifischen Anforderungen Ihres Projekts ab:

• Industrie und Fertigung: Für Qualitätskontrolle, Reverse Engineering von Präzisionsteilen oder die Digitalisierung von Prototypen ist oft die hohe Genauigkeit und die Fähigkeit, feine Details unabhängig von der Textur zu erfassen, entscheidend. Hier sind Streifenlicht- oder Lasertriangulations-Scanner meist die bevorzugte Wahl.
• Architektur und Bauwesen: Die Erfassung von Bestandsgebäuden, Fassaden oder Baustellen kann sowohl mit TOF-Scannern (für schnelle, genaue Geometrie) als auch mit Photogrammetrie (für detaillierte Texturen und visuell ansprechende Modelle) erfolgen.
• Kulturerbe und Archäologie: Die Dokumentation von Artefakten, Statuen oder Grabungsstätten erfordert oft sowohl hohe geometrische Genauigkeit als auch detailreiche Texturen. Hier können beide Verfahren zum Einsatz kommen, manchmal sogar in Kombination, um das Beste aus beiden Welten zu nutzen.
• CGI und Visualisierung: Für die Erstellung von digitalen Zwillingen von Objekten oder Personen für Filme, Spiele oder VR/AR-Anwendungen ist eine gute Texturierung entscheidend. Photogrammetrie ist hier oft die erste Wahl, kann aber durch 3D-Scanning für die genaue Form von glatten oder komplexen Oberflächen ergänzt werden.
• Geografie und Kartierung: Die Erstellung von digitalen Geländemodellen oder Orthofotos erfolgt häufig mittels Drohnen-Photogrammetrie oder luftgestütztem Laserscanning (LiDAR, eine Form des TOF-Scannings).

Berücksichtigen Sie bei Ihrer Entscheidung die erforderliche Genauigkeit, die Größe und Beschaffenheit des Objekts/der Szene, die Bedeutung von Textur und Farbe, das verfügbare Budget und die gewünschten Ergebnisse (reine Geometrie, texturiertes Modell, technische Zeichnungen).

Häufig gestellte Fragen (FAQ)

Was ist eine 3D-Vermessung?
Eine 3D-Vermessung ist ein Prozess zur digitalen Erfassung der geometrischen Form eines physischen Objekts oder einer Umgebung. Sie kann berührungslos mittels optischer Technologien wie 3D-Scanning oder Photogrammetrie erfolgen, um Maß, Form und Lage präzise zu bestimmen.

Ist Photogrammetrie dasselbe wie 3D-Scanning?
Nein, es sind unterschiedliche Verfahren, auch wenn beide 3D-Modelle erzeugen. 3D-Scanning nutzt aktive Licht- oder Laserprojektion zur direkten Erfassung von Geometrie, oft mit sehr hoher Präzision und Echtzeit-Feedback. Photogrammetrie rekonstruiert 3D-Formen aus einer Serie von 2D-Fotos und ist besonders stark bei der Erfassung von Farbe und Textur.

Welche Kamera benötige ich für Photogrammetrie?
Grundsätzlich jede höherwertige Digitalkamera. Empfohlen werden Kameras mit hoher Auflösung und großem Sensor (Vollformat oder Mittelformat für höchste Genauigkeit, APS-C für gute Ergebnisse). Festbrennweiten-Objektive sind oft optimal. Auch Drohnen- oder in gewissem Umfang Handykameras sind nutzbar, letztere jedoch mit geringerer Genauigkeit.

Muss meine Kamera für Photogrammetrie kalibriert werden?
Für viele Anwendungen ist eine spezielle Vorab-Kalibrierung nicht zwingend nötig, da moderne Software die Kalibrierung oft simultan während der Bildausrichtung durchführen kann. Für sehr hohe Präzisionsanforderungen kann eine separate Kalibrierung jedoch vorteilhaft sein.

Was kostet eine 3D-Vermessung oder ein 3D-Scan?
Die Kosten variieren stark. Sie hängen von Faktoren wie der Größe und Komplexität des Objekts, der erforderlichen Genauigkeit, der Wahl des Verfahrens (Scanning vs. Photogrammetrie), dem benötigten Equipment und den gewünschten Endprodukten (nur 3D-Datei, technische Zeichnungen, etc.) ab. Am besten holen Sie ein individuelles Angebot ein.

Kann ich mein Handy für Photogrammetrie nutzen?
Ja, das ist möglich, insbesondere für einfache Modelle oder visuelle Darstellungen. Allerdings sind die Messgenauigkeit und die Detailtiefe aufgrund der Hardwareeinschränkungen von Handykameras (kleinere Sensoren, Optikqualität) meist deutlich geringer als bei professionellen Kameras oder 3D-Scannern.

Fazit

Die 3D-Messtechnik, ob durch 3D-Scanning oder Photogrammetrie, hat die Art und Weise, wie wir die physische Welt digital erfassen und nutzen können, revolutioniert. Beide Verfahren bieten einzigartige Stärken und ergänzen sich in vielen Anwendungsbereichen. Während das 3D-Scanning oft die Nase vorn hat, wenn es um höchste geometrische Präzision, die Erfassung von Objekten ohne Textur oder schnelles Echtzeit-Feedback geht, glänzt die Photogrammetrie bei der detailreichen Erfassung von Farbe und Textur sowie oft mit geringeren Hardwarekosten, wenn bereits eine gute Kamera vorhanden ist. Die Wahl des passenden Verfahrens hängt von den spezifischen Anforderungen Ihres Projekts ab. Durch das Verständnis der Unterschiede können Sie die Technologie optimal einsetzen, um Ihre Ziele in Industrie, Wissenschaft, Kunst oder anderen Bereichen zu erreichen und die Möglichkeiten der digitalen Erfassung voll auszuschöpfen.
