Die Fotografie lebt vom gekonnten Umgang mit Licht. Um ein Bild festzuhalten, muss Licht kontrolliert in die Kamera gelangen und auf eine lichtempfindliche Fläche treffen. Moderne Digitalkameras sind komplexe Instrumente, doch ihre grundlegende Funktionsweise lässt sich auf das Zusammenspiel von vier Hauptelementen reduzieren. Ein tiefes Verständnis dieser Bestandteile hilft dabei, die Möglichkeiten der eigenen Kamera besser zu nutzen und kreative Visionen umzusetzen.
Jeder Fotoapparat, ob digital oder analog, basiert auf denselben Prinzipien. Die vier Grundbestandteile, die das Herzstück jeder Kamera bilden und deren Zusammenwirken wir hier beleuchten, sind das Objektiv, die Blende, der Verschluss und der Bildsensor (oder Film bei analogen Kameras).
Das Objektiv: Das Auge der Kamera

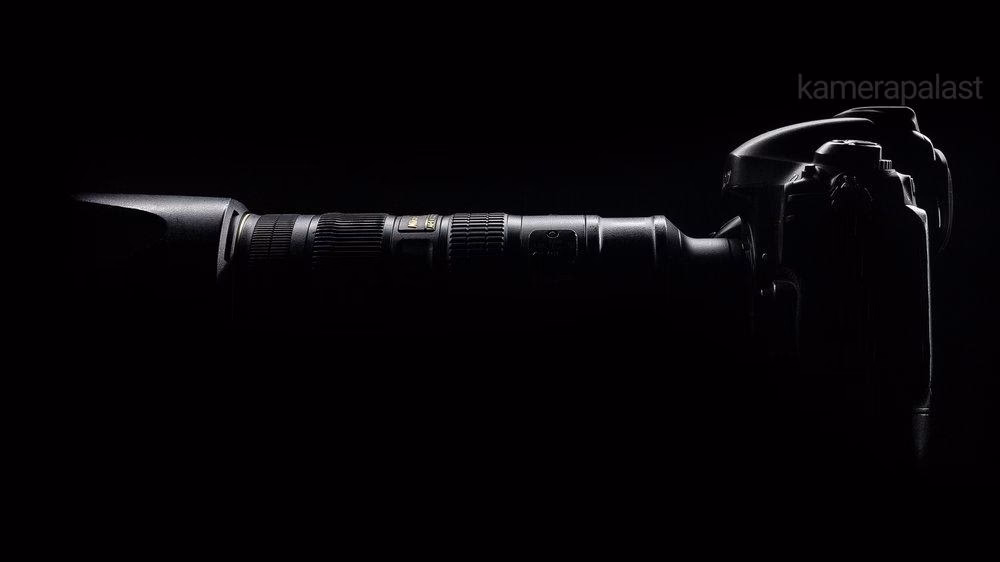

Der vordere Teil einer jeden Kamera wird vom Objektiv eingenommen. Seine primäre Aufgabe ist es, das Licht aus der Umgebung zu sammeln und gebündelt auf die Bildebene im Inneren der Kamera zu projizieren. Tatsächlich besteht ein Objektiv meist nicht nur aus einer einzelnen Linse, sondern aus einem komplexen Linsensystem, das dafür sorgt, dass das Bild scharf und korrekt auf den Sensor fällt.

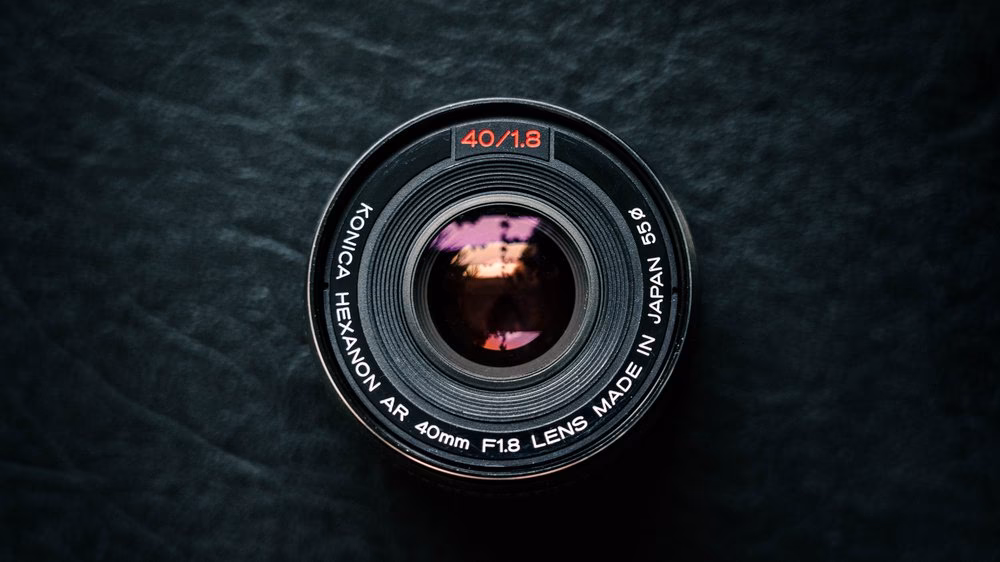

Auf dem Objektiv sind in der Regel zwei wichtige Angaben zu finden: die maximal mögliche Lichtstärke und die Brennweite. Während das Licht durch dieses Linsensystem in die Kamera strömt, durchläuft es auch einen weiteren entscheidenden Bestandteil, der sich im Inneren des Objektivs befindet: die Blende.
Die Blende: Der Lichtregulator
Die Blende ist ein mechanisches Element, das sich im Objektiv befindet und eine zentrale Rolle bei der Steuerung der Lichtmenge spielt, die auf den Bildsensor gelangt. Sie besteht aus mehreren Blendenlamellen, die zusammen eine veränderliche Öffnung bilden. Durch das Verstellen dieser Lamellen kann die Größe der Blendenöffnung exakt reguliert werden.
Früher erfolgte die Einstellung der Blendenöffnung oft über einen mechanischen Ring am Objektiv, den sogenannten Blendenring. Bei modernen Digitalkameras wird die Blendenöffnung stattdessen meist elektronisch über kleine Motoren im Objektiv oder Kameragehäuse gesteuert. Unabhängig von der Art der Einstellung gilt: Je größer die Blendenöffnung ist, desto mehr Licht kann in einem bestimmten Zeitraum in die Kamera fallen.
Die Größe der Blendenöffnung wird durch den sogenannten Blendenwert ausgedrückt. Diese Blendenwerte sind genormt, was bedeutet, dass ein Blendenwert von beispielsweise f/5.6 bei einem Objektiv dieselbe relative Lichtmenge durchlässt wie f/5.6 bei einem anderen Objektiv, unabhängig von dessen Brennweite oder Bauart. Ein kleiner Blendenwert (z.B. f/1.4) steht für eine große Öffnung, ein großer Blendenwert (z.B. f/16) für eine kleine Öffnung.
Die größtmögliche Blendenöffnung eines Objektivs wird als Offenblende oder auch Arbeitsblende bezeichnet. Bei dieser Einstellung lässt das Objektiv die maximal mögliche Lichtmenge passieren (z.B. f/1.4, wenn dies der niedrigste Wert auf dem Objektiv ist). Während der Bildgestaltung, also beim Blick durch den Sucher und beim Fokussieren, arbeitet die Kamera in der Regel mit der Offenblende. Dies hat den Vorteil, dass das Sucherbild maximal hell ist, was die Beurteilung und Scharfstellung erleichtert. Die Blende bleibt dabei komplett geöffnet.
Um die Blendenlamellen bei kleineren Blendenöffnungen tatsächlich sehen zu können, muss oft die Abblendtaste an der Kamera betätigt werden. Erst dann schließen sich die Lamellen auf den eingestellten Wert, und man kann die kleinere Öffnung begutachten. Bei der Offenblende sind noch keine Blendenlamellen sichtbar, da die Öffnung maximal ist.
Je größer der Blendenwert wird, desto weiter schließen sich die Lamellen. Die Blendenwerte sind so gestaffelt, dass bei bestimmten Sprüngen die Lichtmenge, die durch die Blende fällt, sich jeweils halbiert. Beispielsweise lässt ein Wert von f/2.0 nur noch die Hälfte der Lichtmenge im Vergleich zu f/1.4 hindurch. Bei f/2.8 fällt erneut nur die Hälfte des Lichts im Vergleich zu f/2.0 hindurch, und bei f/4.0 ist es wiederum nur die Hälfte von f/2.8. Bei einem Wert von f/4.0 ist bereits eine deutlich kleinere Öffnung zu sehen als bei f/1.4.
Viele Kameras bieten verschiedene Belichtungsmodi. Im Modus P (Programmautomatik) wählt die Kamera automatisch eine Blendenöffnung, die sie für die Aufnahmesituation für sinnvoll hält. Man hat aber auch die Möglichkeit, die Blendenöffnung manuell einzustellen. Dies geschieht typischerweise im Modus AV (Aperture Value), oft auch als Blendenvorwahl oder Zeitautomatik bezeichnet. Hier wählt der Fotograf die Blende, und die Kamera passt die Belichtungszeit entsprechend an.
Der Verschluss: Der Zeitwächter
Während die Blende die Menge des Lichts reguliert, bestimmt der Verschluss die Dauer, über die das Licht auf den Bildsensor treffen darf. Er befindet sich im hinteren Teil der Kamera, zusammen mit dem Spiegel und dem Bildsensor.
Bei Spiegelreflexkameras lenkt ein Spiegel das Licht, das durch das Objektiv kommt, nach oben in das kleine Sichtfenster, den Sucher. So kann der Fotograf den Bildausschnitt und die Schärfe beurteilen. Hinter diesem Spiegel und vor dem Bildsensor befindet sich der Verschluss, oft ein mechanischer Verschlussvorhang.
Beim Auslösen der Kamera klappt zunächst der Spiegel aus dem Strahlengang. Unmittelbar danach öffnet sich der Verschlussvorhang und gibt den Weg für das Licht zum Bildsensor frei. Das Licht fällt nun für eine exakt definierte Zeit auf die Bildebene. Nach Ablauf dieser Belichtungszeit schließt sich der Verschlussvorhang wieder, und der Spiegel klappt zurück in seine Ausgangsposition.
Die Belichtungszeit kann vom Fotografen oder der Kamera variiert werden. Sie bestimmt, wie lange der Sensor dem Licht ausgesetzt ist, und wird in Bruchteilen von Sekunden oder ganzen Sekunden angegeben (z.B. 1/160 Sekunde). Eine längere Belichtungszeit lässt mehr Licht auf den Sensor fallen als eine kurze.
Manche Kameras verfügen über eine Funktion namens Spiegelverriegelung. Diese ist besonders nützlich in Situationen, in denen selbst kleinste Vibrationen das Bild stören könnten, wie beispielsweise bei Langzeitbelichtungen oder Nachtaufnahmen auf einem Stativ. Beim Aktivieren der Spiegelverriegelung wird der Auslöser in zwei Schritten betätigt: Das erste Drücken klappt nur den Spiegel hoch. Dadurch werden mögliche Erschütterungen durch die Spiegelbewegung eliminiert, bevor die eigentliche Belichtung beginnt. Erst das vollständige Durchdrücken des Auslösers öffnet den Verschlussvorhang und startet die Belichtung für die eingestellte Dauer. Nach Beendigung der Belichtungszeit schließt sich der Vorhang, und der Spiegel kehrt in seine Position zurück.
Der Bildsensor: Das digitale Gedächtnis
Der Bildsensor ist die moderne Entsprechung des Films in analogen Kameras. Er befindet sich auf der Bildebene, auf die das Licht vom Objektiv projiziert wird, nachdem es Blende und Verschluss passiert hat. Seine Aufgabe ist es, das einfallende Licht aufzunehmen und in elektrische Signale umzuwandeln, die dann von der Kamera zu digitalen Bilddaten verarbeitet werden.
Es gibt verschiedene Arten und Qualitäten von Bildsensoren. Ein wichtiges Merkmal, das oft mit der Qualität korreliert, ist die Größe des Sensors. Generell gilt: Größere Sensoren können in der Regel mehr Licht einfangen und bieten oft eine bessere Bildqualität, insbesondere bei schlechten Lichtverhältnissen, und ermöglichen eine höhere Auflösung.
Zusammenspiel der Elemente
Das endgültige Bild entsteht durch das komplexe, aber harmonische Zusammenspiel dieser vier Hauptkomponenten. Das Objektiv liefert das Bild, die Blende und der Verschluss kontrollieren gemeinsam die Menge des Lichts (Belichtung), das auf den Bildsensor trifft, und der Sensor wandelt dieses Licht in digitale Informationen um.
Blendenwert und Lichtmenge: Ein Beispiel
Wie bereits erwähnt, beeinflusst der Blendenwert direkt, wie viel Licht pro Zeiteinheit durch das Objektiv gelangt. Die standardisierten Werte sind so gewählt, dass sich die Lichtmenge in bestimmten Schritten halbiert:
| Blendenwert (f/) | Relative Lichtmenge |
|---|---|
| 1.4 | Maximal (Offenblende im Beispiel) |
| 2.0 | Hälfte der Lichtmenge bei f/1.4 |
| 2.8 | Hälfte der Lichtmenge bei f/2.0 |
| 4.0 | Hälfte der Lichtmenge bei f/2.8 (Kleine Öffnung) |
| ... | ... |
Jeder Schritt, der die Lichtmenge halbiert oder verdoppelt, wird auch als eine Belichtungsstufe oder ein EV-Schritt (Exposure Value) bezeichnet.
Häufig gestellte Fragen zur Kamerafunktion
Was sind die vier Grundbestandteile einer Fotokamera?
Die vier Grundbestandteile sind das Objektiv, die Blende, der Verschluss und der Bildsensor (oder Film).
Welche Aufgabe hat das Objektiv?
Das Objektiv bündelt das Licht und projiziert es auf die Bildebene im Inneren der Kamera.
Wie steuert die Blende das Licht?
Die Blende hat veränderliche Blendenlamellen, die die Größe der Blendenöffnung regulieren. Eine größere Öffnung lässt mehr Licht ein, eine kleinere weniger.
Was bedeutet der Blendenwert?
Der Blendenwert ist eine standardisierte Zahl (z.B. f/5.6), die die relative Größe der Blendenöffnung angibt und somit die durchgelassene Lichtmenge pro Zeiteinheit definiert.
Was ist die Offenblende?
Die Offenblende ist die größtmögliche Blendenöffnung eines Objektivs und lässt die maximale Lichtmenge hindurch. Sie wird oft als Arbeitsblende beim Fokussieren genutzt.
Was macht der Verschluss?
Der Verschluss regelt die Dauer (Belichtungszeit), über die das Licht auf den Bildsensor fällt. Er öffnet und schließt sich für eine bestimmte Zeit.
Warum ist die Belichtungszeit wichtig?
Die Belichtungszeit bestimmt, wie lange der Sensor dem Licht ausgesetzt ist und beeinflusst somit, wie viel Licht insgesamt aufgefangen wird.
Was bewirkt die Spiegelverriegelung?
Die Spiegelverriegelung klappt bei Spiegelreflexkameras den Spiegel vor der eigentlichen Belichtung hoch, um Vibrationen durch die Spiegelbewegung zu vermeiden, was besonders bei langen Belichtungszeiten nützlich ist.
Welche Funktion hat der Bildsensor?
Der Bildsensor nimmt das einfallende Licht auf der Bildebene auf und wandelt es in digitale Werte um, aus denen das Bild entsteht.
Ist die Größe des Bildsensors wichtig?
Ja, die Größe des Bildsensors ist in der Regel ein Indikator für die Qualität; größere Sensoren bieten oft eine bessere Bildqualität und höhere Auflösung.
Das Verständnis dieser Kernkomponenten und ihrer Funktionen ist der erste Schritt, um die kreativen Möglichkeiten der Fotografie voll auszuschöpfen. Indem Sie Blende, Verschluss und die Empfindlichkeit des Sensors (ISO, nicht im Detail hier behandelt) bewusst einsetzen, können Sie die Belichtung steuern und Ihren Bildern den gewünschten Look verleihen.
