Gain bei Kameras: Signalverstärkung verstehen

Digitalkameras bieten Fotografen und Bildverarbeitungsingenieuren eine beispiellose Flexibilität bei der Anpassung der Bildeinstellungen über Software. Im Gegensatz zu analogen Systemen, bei denen Anpassungen oft hardwareseitig über DIP-Schalter oder serielle Schnittstellen erfolgen mussten, ermöglichen digitale Kameras eine schnelle und einfache Konfiguration. Diese Flexibilität ist entscheidend für die Erzielung optimaler Bildqualität, schnellerer Abläufe und eines verbesserten Kontrasts, was insbesondere in der industriellen Bildverarbeitung über die Erkennung von Fehlern entscheiden kann.

Viele moderne Digitalkameras sind mit integrierten FPGAs (Field Programmable Gate Arrays) ausgestattet, die für die digitale Signalverarbeitung und Kamerafunktionen zuständig sind. Diese FPGAs führen komplexe Berechnungen durch, etwa für die Farbinterpolation bei Kameras mit Bayer-Filtern oder einfache Bildbearbeitungsaufgaben in Smart-Kameras. Die Kamera-Firmware, die FPGA und Speicher umfasst, kann oft aktualisiert werden, um Funktionen zu erweitern oder zu verbessern. Der Speicher dient zudem zur Speicherung von Einstellungen und Lookup-Tabellen, als Puffer für hohe Datenraten und zur Vernetzung. Zu den wichtigsten Einstellungen, die ein Fotograf oder Bildverarbeitungsnutzer verstehen sollte, gehören der Verstärkungsfaktor (Gain), die Gammakorrektur, das Auslesen ausgewählter Bildbereiche (Area of Interest), Binning/Subsampling, der Pixeltakt, der Offset und die Triggereinstellungen. Ein fundiertes Verständnis dieser Parameter ist der Schlüssel, um in nahezu jeder Anwendung optimale Ergebnisse zu erzielen.

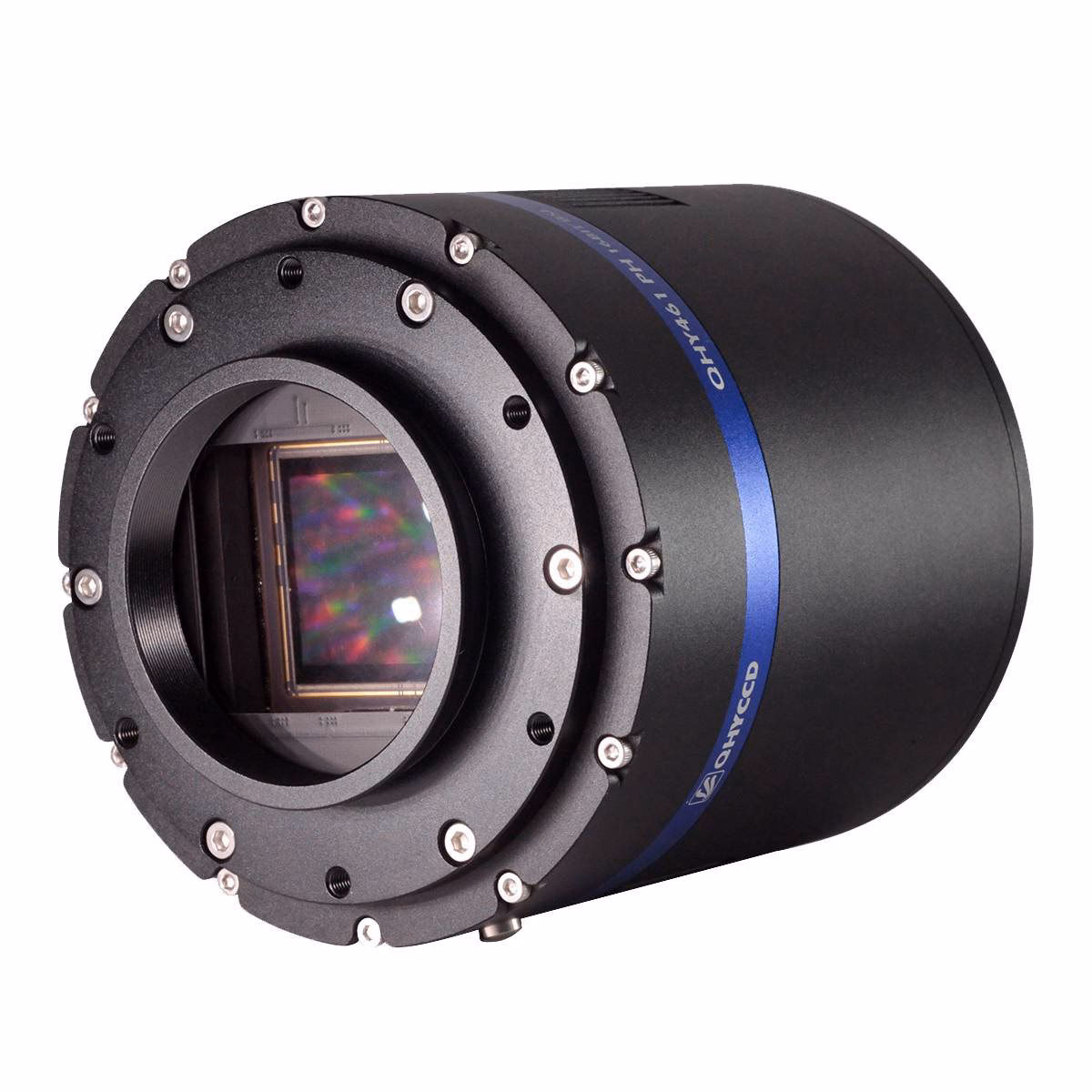

Was genau ist Gain (Verstärkung) bei der Kamera?

Die Gain-Einstellung, auch Verstärkung genannt, in einer Digitalkamera bestimmt, wie stark das elektrische Signal, das vom Bildsensor erzeugt wird, verstärkt wird. Nach der Belichtung wandeln die einzelnen Pixel des Sensors Licht in elektrische Ladung um. Dieses schwache Signal muss verstärkt werden, bevor es digitalisiert wird. Gain ist die elektronische Funktion, die diese Verstärkung vornimmt.

Es ist wichtig zu verstehen, dass bei der Verstärkung des Sensorsignals nicht nur das gewünschte Bildsignal, sondern auch das unvermeidliche elektronische Hintergrundrauschen verstärkt wird. Eine höhere Gain-Einstellung führt daher immer zu einem lauteren Bild. Bei den meisten Kameras gibt es eine automatische Gain-Regelung (AGC - Automatic Gain Control), die versucht, die Verstärkung optimal einzustellen. Viele Modelle erlauben jedoch auch die manuelle Einstellung oder das komplette Deaktivieren der Automatik, um dem Benutzer volle Kontrolle zu geben.

Die Verstärkung kann an verschiedenen Stellen im Signalpfad erfolgen. Idealerweise geschieht die Verstärkung vor dem Analog-Digital-Wandler (ADC). Eine Verstärkung nach dem ADC ist keine echte Signalverstärkung im Sinne der Erhöhung des Signal-Rausch-Verhältnisses, sondern lediglich eine digitale Skalierung der bereits digitalisierten Werte. Bei einer digitalen Anhebung des Gains werden die digitalen Werte einfach multipliziert oder über eine Tabelle (Lookup-Tabelle) abgebildet. Dies kann zwar das Bild heller erscheinen lassen, aber es fügt keine neuen Informationen hinzu und verstärkt das bereits vorhandene digitale Rauschen. Eine analoge Verstärkung vor dem ADC hingegen kann dazu beitragen, den vollen Dynamikbereich des ADCs auszunutzen, insbesondere bei schlechten Lichtverhältnissen.

Wann und wie sollte Gain eingesetzt werden?

Eine höhere analoge Verstärkung kann nützlich sein, um bei wenig Licht ein ausreichend helles Bild zu erhalten und die volle Pixeltiefe des Sensors auszunutzen. Allerdings ist es in fast allen Fällen vorteilhafter, die Beleuchtung der Szene zu verbessern, anstatt mit hohem Gain zu arbeiten. Mehr Licht verbessert direkt das Signal-Rausch-Verhältnis am Sensor, während Gain sowohl Signal als auch Rauschen verstärkt.

Gain kann auch dazu dienen, die Signale von Sensoren mit mehreren Datenausgängen (Multi-Tap-Sensoren) aufeinander abzustimmen, um eine gleichmäßige Helligkeit über das gesamte Bild zu gewährleisten. Grundsätzlich sollte die Gain-Einstellung nur dann geändert werden, wenn die Belichtungszeit (Shutter-Geschwindigkeit) bereits maximal ist, um die gewünschte Bildrate einzuhalten, und eine Verbesserung der Beleuchtung nicht möglich ist. Gain ist oft das letzte Mittel, um ein Bild aufzuhellen, da es, wie erwähnt, das Rauschen erhöht.

Die Auswirkungen unterschiedlicher Gain-Einstellungen können erheblich sein. Ein Bild mit niedrigem Gain (oder AGC=0) ist oft dunkler, weist aber auch deutlich weniger Rauschen auf. Ein Bild mit hohem Gain (z.B. AGC=100) ist heller, zeigt aber auch ein stark erhöhtes Rauschen, das als körnige Struktur oder Farbartefakte sichtbar wird. Dies kann Details überdecken und die Bildqualität stark beeinträchtigen.

Gain vs. ISO: Eine verbreitete Verwirrung

Eine häufig gestellte Frage, insbesondere beim Übergang von der analogen Fotografie oder zwischen Foto- und Videokameras, ist die nach dem Verhältnis zwischen Gain und ISO. Sind ISO und Gain dasselbe? Die Antwort ist komplex und führt zu unterschiedlichen Auffassungen unter Experten. Die Diskussion in der bereitgestellten Quelle zeigt deutlich, dass es hier keine einfache Gleichsetzung gibt.

Historisch gesehen beschreibt ISO (International Organization for Standardization) die Lichtempfindlichkeit von Fotofilmen. Dieser Wert basiert auf der Größe der Silberhalogenidkristalle in der Emulsion: Größere Kristalle sind empfindlicher (höherer ISO-Wert), bilden aber auch ein gröberes Korn. Der ISO-Wert war also untrennbar mit der Körnigkeit und dem Auflösungsvermögen des Films verbunden. Ein höherer ISO-Film erforderte weniger Licht für eine korrekte Belichtung, lieferte aber ein körnigeres Bild.

Bei digitalen Sensoren gibt es keine Kristalle und somit auch kein Korn im klassischen Sinne. Die Empfindlichkeit eines digitalen Sensors wird primär durch seine physikalische Struktur (Pixelgröße, Quanteneffizienz) und die nachfolgende Elektronik bestimmt. Wenn digitale Kameras einen ISO-Wert angeben (was bei DSLRs und vielen modernen Videokameras Standard ist), handelt es sich dabei um eine Skalierung, die eine Vergleichbarkeit mit der Belichtungslogik der analogen Welt ermöglichen soll.

Der Kern der Debatte liegt darin, wie diese digitalen ISO-Werte erzeugt werden und ob sie sich analog zum Film verhalten. Die Empfindlichkeit des Sensors wird elektronisch angepasst. Ein Teil dieser Anpassung ist die Signalverstärkung, also der Gain. Ein höherer ISO-Wert auf einer digitalen Kamera bedeutet in der Regel, dass das Sensorsignal stärker verstärkt wird. In diesem Sinne ist die Erhöhung des ISO-Werts bei einer Digitalkamera funktional dem Erhöhen des Gains bei einer Videokamera sehr ähnlich: In beiden Fällen wird das elektrische Signal verstärkt.

Die Unterschiede in der Praxis

Der Hauptunterschied und Grund für die Kontroverse liegt in der Art, wie Rauschen und Artefakte entstehen und verarbeitet werden. Beim Film ist das Korn ein relativ vorhersehbares Ergebnis der Emulsion und des Entwicklungsprozesses. Bei digitalen Sensoren ist das Rauschen komplexer. Es gibt verschiedene Rauschquellen (Ausleserauschen, thermisches Rauschen etc.), und moderne Kameras wenden vielfältige digitale Signalverarbeitungsverfahren an, um das Rauschen zu reduzieren oder zu verändern. Dazu gehören Rauschunterdrückungsalgorithmen, Pixel-Pairing (Zusammenfassung von Pixeln, reduziert Auflösung, aber auch Rauschen) oder Umsampling.

Diese digitalen Verarbeitungsschritte bedeuten, dass das Rauschverhalten bei unterschiedlichen ISO- oder Gain-Werten nicht unbedingt linear ist und sich drastisch vom Kornverhalten eines Films unterscheiden kann. Ein Bild mit hohem digitalem ISO kann durch Rauschunterdrückung unter Umständen sogar weniger störendes Rauschen aufweisen als ein Bild mit niedrigerem ISO ohne solche Verarbeitung. Zudem ändert sich bei digitalen Kameras die physikalische Auflösung (Anzahl der Pixel) nicht mit dem ISO-Wert, während sie beim Film untrennbar mit der Korngröße und damit dem ISO-Wert verbunden war.

Trotz dieser theoretischen Unterschiede argumentieren Praktiker, dass die ISO-Angabe bei Digitalkameras sehr wohl einen praktischen Nutzen hat. Sie ermöglicht die Verwendung von externen Belichtungsmessern, die auf ISO-Werten basieren, und erlaubt es, die Belichtung verschiedener Kameras (analog und digital, Foto und Video) mit denselben Zeit- und Blendeneinstellungen zu vergleichen und abzustimmen. Wenn eine DSLR bei ISO 400 mit einer bestimmten Blende und Zeit korrekt belichtet, wird eine andere Kamera (DSLR oder Videokamera), die ebenfalls auf 'ISO 400' eingestellt ist oder deren '0 dB Gain' einer Empfindlichkeit von ISO 400 entspricht, unter denselben Lichtbedingungen ebenfalls korrekt belichten. Die Hersteller hochwertiger Kameras geben daher oft eine Basis-Empfindlichkeit in ISO an (z.B. ISO 800 bei Arri Alexa), was im professionellen Umfeld als Referenzpunkt dient.

Zusammenfassend lässt sich sagen: Während Gain die elektronische Verstärkung des Sensorsignals beschreibt und ISO historisch die Filmempfindlichkeit inklusive Korn und Auflösung definierte, wird der digitale ISO-Wert oft als eine Skala verwendet, die funktional der Gain-Erhöhung entspricht, um die Belichtungssteuerung zu vereinfachen und eine Vergleichbarkeit zur analogen Welt herzustellen. Die genauen Auswirkungen auf das Rauschen können jedoch aufgrund der digitalen Verarbeitung stark variieren.

Vergleichstabelle: Gain vs. ISO (Digitale Kameras)

Weitere wichtige Digitalkamera-Einstellungen

Neben Gain gibt es eine Reihe weiterer Einstellungen, die die Bildqualität und Leistung digitaler Kameras maßgeblich beeinflussen:

Gammakorrektur

Die Gamma-Einstellung beeinflusst, wie die Helligkeitswerte (Grauskala) vom Sensor in das endgültige Bild umgewandelt werden. Ein Gamma-Wert von 1,0 bedeutet eine lineare Übertragung: Die Helligkeit im Bild entspricht exakt der gemessenen Lichtmenge. Ein Gamma-Wert, der von 1 abweicht, verändert diese Beziehung und kann dazu genutzt werden, bestimmte Bereiche des Dynamikbereichs (helle oder dunkle Bereiche) zu strecken oder zu komprimieren. Ein Gamma-Wert größer als 1 (z.B. 2,2 oder höher) macht die Mitteltöne dunkler und erhöht den Kontrast in den Lichtern, kann aber auch zu einem „Silhouette“-Effekt führen, bei dem dunkle Bereiche komplett schwarz werden und Details verloren gehen. Ein Gamma-Wert kleiner als 1 hellt die Mitteltöne auf und komprimiert die Lichter. Die Gammakorrektur ist ein mächtiges Werkzeug zur Anpassung des Bildkontrasts und wird oft verwendet, um das Signal-Rausch-Verhältnis in bestimmten Helligkeitsbereichen zu optimieren oder das Bild an die Darstellung auf verschiedenen Monitoren anzupassen.

Area of Interest (AOI) - Ausgewählter Bildfeldbereich

Die AOI-Einstellung ermöglicht es der Kamera, nur einen bestimmten Ausschnitt des gesamten Sensorbereichs auszulesen. Dies kann entweder softwareseitig oder durch hardwarenahe Steuerung geschehen. Der Hauptzweck der AOI ist die Reduzierung der übertragenen Datenmenge und damit die Erhöhung der Bildrate (Frames per Second). Wenn das relevante Objekt oder der zu inspizierende Bereich nur einen Teil des gesamten Sensorfeldes einnimmt, kann durch die Begrenzung auf diesen Bereich die Auslesezeit verkürzt werden. Wichtig ist, dass innerhalb des ausgewählten AOI die volle Auflösung des Sensors erhalten bleibt. Das bedeutet, die räumliche Auflösung (Linienpaare pro Millimeter) ändert sich nicht innerhalb dieses Bereichs, nur die Gesamtzahl der Pixel und das Bildfeld werden reduziert. Die Möglichkeiten und die Implementierung von AOI können sich zwischen CCD- und CMOS-Sensoren unterscheiden.

Binning und Subsampling

Diese Techniken werden eingesetzt, wenn das gesamte Bildfeld (FOV) benötigt wird, aber nicht die volle Auflösung des Sensors. Beide reduzieren die Datenmenge und erhöhen somit die Bildrate, aber auf unterschiedliche Weise und mit unterschiedlichen Auswirkungen:

• Binning: Dies ist eine spezifische Technik für CCD-Sensoren. Dabei werden die Ladungen benachbarter Pixel (z.B. 2x2 oder 4x4 Pixel) noch auf dem Sensor summiert, bevor sie ausgelesen werden. Dies führt zu größeren „effektiven“ Pixeln. Durch die Addition der Ladungen wird die effektive Belichtung und damit die Empfindlichkeit erhöht. Binning ist daher nützlich bei schlechten Lichtverhältnissen, um das Signal zu verstärken, ohne das Rauschen in gleichem Maße zu erhöhen wie beim Gain. Allerdings geht Auflösung verloren.
• Subsampling: Bei CMOS-Sensoren (und manchmal auch bei CCDs) wird Subsampling verwendet. Hierbei werden nicht die Ladungen summiert, sondern nur bestimmte Pixel ausgelesen (z.B. nur jedes zweite Pixel in jeder Reihe und Spalte). Die ausgelassenen Pixel werden ignoriert. Dies reduziert die Datenmenge und erhöht die Bildrate, aber im Gegensatz zum Binning erhöht Subsampling nicht die Empfindlichkeit oder effektive Belichtung. Es ist primär eine Methode zur schnellen Reduzierung der Auflösung.

Die Wahl zwischen Binning, Subsampling oder voller Auflösung hängt von den Anforderungen der Anwendung an Bildrate, Auflösung und Lichtempfindlichkeit ab.

Pixeltakt (Pixel Clock)

Der Pixeltakt ist die Frequenz, mit der die elektrischen Ladungen in einem CCD-Sensor durch die Auslesestruktur (Schieberegister) zu den Ausleseverstärkern transportiert werden. Bei CMOS-Sensoren ist die Funktion etwas anders, aber ebenfalls kritisch für die Auslesegeschwindigkeit. Dieser Takt bestimmt, wie schnell der gesamte Sensor ausgelesen werden kann. Eine höhere Pixeltaktrate ermöglicht höhere Bildraten, wird aber durch physikalische Grenzen des Sensors und der Elektronik begrenzt. Zu hohe Taktraten können zu Rauschen, Signalüberlauf oder anderen Artefakten führen. Der Pixeltakt ist in der Regel vom Hersteller optimiert und fest eingestellt, da eine Änderung weitreichende Auswirkungen auf die Leistung und Stabilität der Kamera haben kann. Eine Übertaktung kann sogar zu thermischen Problemen führen.

Offset

Der Offset, manchmal auch als Schwarzwert bezeichnet, definiert, welcher digitale Wert (z.B. 0 in einem 8-Bit-Bild) einem bestimmten elektrischen Signalpegel vom Sensor entspricht. Im Prinzip legt er fest, was als „Schwarz“ im Bild interpretiert wird. Ein korrekt eingestellter Offset stellt sicher, dass selbst bei vollständiger Dunkelheit kein Signal (oder nur das unvermeidliche Dunkelrauschen) als heller Wert interpretiert wird. Durch Anpassen des Offsets kann man den Punkt verschieben, an dem dunkle Bildinformationen auf den niedrigsten Digitalwert (oft 0) fallen. Dies kann in der industriellen Bildverarbeitung genutzt werden, um sehr dunkle Bereiche zu unterdrücken und so effektiv einen Schwellenwert zu setzen, um nur helle Objekte oder Merkmale hervorzuheben. Eine Erhöhung des Offsets kann das Bild insgesamt aufhellen, aber wenn dabei nicht-schwarze Pixel auf den Schwarzwert gesetzt werden, gehen Informationen verloren. Der Offset wird oft in Verbindung mit einem Histogramm eingestellt, um den vollen Dynamikbereich des Sensors optimal auszunutzen.

Triggerauslösung

Die Triggerfunktion ermöglicht es, den Sensor nur dann zu belichten oder auszulesen, wenn ein bestimmtes externes oder internes Ereignis eintritt. Statt kontinuierlich Bilder mit einer festen Frequenz aufzunehmen, wartet die Kamera auf ein Auslösesignal. Dies ist extrem nützlich, um die Bildaufnahme präzise mit externen Prozessen zu synchronisieren, z.B. mit einer Stroboskopbeleuchtung, wenn ein Objekt eine bestimmte Position auf einem Förderband erreicht (detektiert durch einen Näherungsschalter) oder um eine Bildsequenz zu unregelmäßigen Zeitpunkten aufzunehmen. Trigger sind in der industriellen Bildverarbeitung unerlässlich, um bewegte Objekte scharf aufzunehmen oder um nur relevante Szenen zu erfassen.

Es gibt zwei Hauptarten von Triggern:

• Externe Trigger: Das Auslösesignal kommt von einer externen Quelle, z.B. einem Sensor, einer SPS oder einer anderen Kamera. Diese Art von Trigger bietet die höchste Präzision und die geringste Latenz, da das Signal direkt die Kameraelektronik erreicht. Sie sind ideal für Anwendungen, bei denen das Timing kritisch ist (wenige Mikrosekunden Toleranz).
• Software-Trigger: Das Auslösesignal wird über die Kameraschnittstelle per Softwarebefehl gesendet. Diese sind einfacher zu implementieren (oft nur ein API-Aufruf), haben aber eine höhere und variablere Latenz, da der Befehl das Betriebssystem und die Kommunikationsschnittstelle durchlaufen muss. Ein Beispiel ist die „Schnappschuss“-Funktion einer Kamerasoftware.

Die Wahl des richtigen Trigger-Modus hängt stark von den Anforderungen der Anwendung an Timing und Präzision ab.

Häufig gestellte Fragen

Hier beantworten wir einige typische Fragen zu den besprochenen Kameraeinstellungen:

Was passiert, wenn ich den Gain zu hoch einstelle?

Wenn der Gain (Verstärkung) zu hoch eingestellt wird, wird das Sensorsignal zwar heller, aber das elektronische Rauschen des Sensors und der Ausleseelektronik wird ebenfalls stark verstärkt. Dies führt zu einem Bild mit sichtbarem Rauschen (Körnung oder Artefakte), das Details überdecken und die Bildqualität erheblich verschlechtern kann. In extremen Fällen können überbelichtete Bereiche (Clipping) entstehen.

Kann ich Gain verwenden, um eine schlechte Beleuchtung auszugleichen?

Ja, Gain kann dazu verwendet werden, ein zu dunkles Bild bei schlechten Lichtverhältnissen aufzuhellen. Es ist jedoch fast immer besser, die Beleuchtung zu verbessern (z.B. durch hellere Lampen oder längere Belichtungszeit), da dies das Signal-Rausch-Verhältnis am Sensor direkt verbessert. Gain verstärkt Rauschen zusammen mit dem Signal, während mehr Licht das Signal im Verhältnis zum Rauschen erhöht.

Ist digitaler Gain dasselbe wie analoger Gain?

Nein. Analoger Gain verstärkt das elektrische Signal, das vom Sensor kommt, BEVOR es digitalisiert wird. Dies kann das Signal-Rausch-Verhältnis verbessern, indem das Signal über dem Rauschen angehoben wird, bevor es durch den Analog-Digital-Wandler läuft. Digitaler Gain hingegen skaliert die bereits digitalisierten Werte. Er macht das Bild heller, verbessert aber nicht das ursprüngliche Signal-Rausch-Verhältnis und kann sogar digitale Artefakte verstärken.

Wann sollte ich Binning statt Subsampling verwenden?

Binning ist nur bei CCD-Sensoren möglich und summiert die Ladungen benachbarter Pixel. Dies erhöht nicht nur die Bildrate (durch weniger auszulesende Daten), sondern auch die Empfindlichkeit. Verwenden Sie Binning, wenn Sie bei schlechten Lichtverhältnissen eine höhere Bildrate benötigen und ein Verlust an Auflösung akzeptabel ist. Subsampling (bei CMOS und manchmal CCD) überspringt Pixel und erhöht nur die Bildrate, nicht die Empfindlichkeit. Verwenden Sie Subsampling, wenn hohe Bildrate bei voller Beleuchtung und reduziertem Auflösungsbedarf wichtig sind.

Wie beeinflusst der Pixeltakt die Bildrate?

Der Pixeltakt bestimmt, wie schnell die Pixeldaten vom Sensor ausgelesen werden können. Eine höhere Pixeltaktrate bedeutet, dass der Sensor schneller komplett ausgelesen werden kann, was zu einer höheren maximalen Bildrate führt. Die maximale Bildrate ist jedoch auch von anderen Faktoren wie der Belichtungszeit und der Größe des ausgelesenen Bereichs (AOI) abhängig.

Was ist der Unterschied zwischen Offset und Gamma?

Der Offset definiert den Schwarzwert, also welches Sensorsignal als digitaler Wert 0 interpretiert wird. Er beeinflusst primär die dunkelsten Bereiche des Bildes. Gamma beeinflusst die gesamte Grauskala und legt fest, wie die Helligkeitswerte über den gesamten Bereich (nicht nur Schwarz) in das Bild umgewandelt werden. Gamma verändert die Kurve der Helligkeitsübertragung, während Offset die Kurve entlang der Achse verschiebt.

Warum sollte ich einen Trigger verwenden?

Ein Trigger ermöglicht die präzise Synchronisation der Bildaufnahme mit externen Ereignissen. Dies ist entscheidend, um bewegte Objekte ohne Bewegungsunschärfe aufzunehmen, nur relevante Szenen zu erfassen, Datenübertragung zu minimieren oder die Kamera mit externer Beleuchtung (z.B. Blitz) zu synchronisieren. Ohne Trigger nimmt die Kamera kontinuierlich Bilder mit einer festen Frequenz auf, was oft nicht ideal für die Aufnahme spezifischer Momente ist.

Fazit

Das Verständnis der grundlegenden Digitalkamera-Einstellungen wie Gain, Gamma, Area of Interest, Binning/Subsampling, Pixeltakt, Offset und Trigger ist unerlässlich, um das volle Potenzial moderner digitaler Kameras auszuschöpfen. Jede dieser Einstellungen beeinflusst das aufgenommene Bild und die Kameraleistung auf spezifische Weise. Während Gain eine wichtige Funktion zur Anpassung der Signalstärke ist, birgt seine übermäßige Nutzung die Gefahr der Rauscherhöhung. Die Debatte um Gain und ISO verdeutlicht die Komplexität der digitalen Bildverarbeitung im Vergleich zur analogen Filmfotografie, wobei ISO in der digitalen Welt oft als eine praktikable Skala für die Belichtungssteuerung dient, auch wenn die zugrundeliegenden Prozesse unterschiedlich sind. Durch die bewusste Anpassung dieser Parameter können Fotografen und Ingenieure die Bildqualität optimieren, die Bildrate erhöhen und die Kamera präzise an die Anforderungen ihrer spezifischen Anwendung anpassen. Ein tiefes Verständnis dieser Grundlagen bildet auch die Basis für fortgeschrittene Bildverarbeitungsverfahren.
