Hochpassfilter sind faszinierende Werkzeuge in der Signalverarbeitung, deren Prinzip darin besteht, bestimmte Frequenzen passieren zu lassen, während andere gedämpft werden. Wie der Name schon andeutet, lassen Hochpassfilter Frequenzen oberhalb einer definierten Grenzfrequenz nahezu ungeschwächt passieren. Frequenzen, die unterhalb dieser Schwelle liegen, werden hingegen abgeschwächt. Man könnte sie auch als Tiefensperre bezeichnen, da sie tiefe Frequenzen blockieren oder reduzieren.
Das Konzept des Hochpassfilters ist keineswegs auf einen einzigen Bereich beschränkt. Obwohl sie besonders gebräuchlich in der Elektronik sind, finden sich entsprechende Filterfunktionen auch in anderen Disziplinen wie der Mechanik, Akustik, Hydraulik oder Elektrotechnik, auch wenn sie dort vielleicht andere Namen tragen.
Das Prinzip des Hochpassfilters
Im Kern funktioniert ein Hochpassfilter, indem er eine Trennlinie zieht: die sogenannte Grenzfrequenz. Signale mit Frequenzen oberhalb dieser Grenzfrequenz dürfen passieren, während Signale mit Frequenzen darunter blockiert oder zumindest stark abgeschwächt werden. Die Stärke dieser Abschwächung unterhalb der Grenzfrequenz hängt vom spezifischen Design des Filters ab.
Ein einfaches Beispiel aus der Elektrotechnik, das dieses Prinzip veranschaulicht, ist der RC-Hochpass, bestehend aus einem Widerstand (R) und einem Kondensator (C). Bei niedrigen Frequenzen wirkt der Blindwiderstand (XC) des Kondensators weitgehend wie eine Barriere, die den Stromfluss blockiert. Bei hohen Frequenzen nimmt der Blindwiderstand ab und der Kondensator lässt den Strom leichter passieren. Dadurch gelangt bei hohen Frequenzen das Eingangssignal fast unverändert zum Ausgang, während bei niedrigen Frequenzen das Signal stark gedämpft wird.
Die Grenzfrequenz (fc) bei einem solchen RC-Filter wird durch die Werte von R und C bestimmt. Es ist die Frequenz, bei der die Ausgangsspannung (Ua) gegenüber der Eingangsspannung (Ue) um etwa 3 Dezibel (dB) reduziert ist (Ua = Ue/√2). Unterhalb dieser Grenzfrequenz nimmt die Dämpfung typischerweise um 20 dB pro Dekade (also pro Verzehnfachung der Frequenz) zu. Bei Frequenzen weit oberhalb der Grenzfrequenz wird die Dämpfung annähernd 0 dB, das Signal passiert nahezu ungeschwächt.
Anwendungsbereiche von Hochpassfiltern
Wie erwähnt, ist das Anwendungsgebiet von Hochpassfiltern sehr breit gefächert:
- Elektronik und Elektrotechnik: Hier sind Hochpässe sehr verbreitet. Sie werden beispielsweise zur Ein- und Auskopplung von Hochfrequenzsignalen verwendet, wie man sie in Antennenweichen, bei Technologien wie ADSL oder bei der Übertragung von HF-Signalen über Energieleitungen findet.
- Tontechnik (Niederfrequenztechnik): In der Tontechnik tragen Hochpassfilter oft spezifischere Namen wie Tiefen-Sperre, Bassfilter, Low-Cut-Filter, Bass-Cut-Filter oder Trittschallfilter. Ihre Hauptaufgabe ist das Dämpfen oder Entfernen tiefer Frequenzen. Dies ist nützlich, um störende Brummgeräusche zu eliminieren, die oft tieffrequent sind, oder um in Lautsprechersystemen sicherzustellen, dass nur die hohen Frequenzen an die dafür vorgesehenen Hochtonlautsprecher (Tweeter) gelangen. Sie helfen bei der Entzerrung von Signalen.
- Allgemeine Signalverarbeitung: Hochpassfilter können auch verwendet werden, um niedrige Frequenzen aus Datenreihen, wie z. B. Zeitreihendaten, zu entfernen. Dies dient dazu, überlagerte Trends, die oft als niedrigfrequente Komponenten erscheinen, zu reduzieren und stattdessen die schnelleren, hochfrequenteren Schwankungen oder Trends hervorzuheben.
- Bildbearbeitung: In diesem Bereich haben Hochpassfilter eine spezielle Funktion, nämlich die des Nachschärfens. Hier betrachtet man nicht zeitliche, sondern räumliche Frequenzen.
Hochpassfilter in der Bildbearbeitung: Schärfung

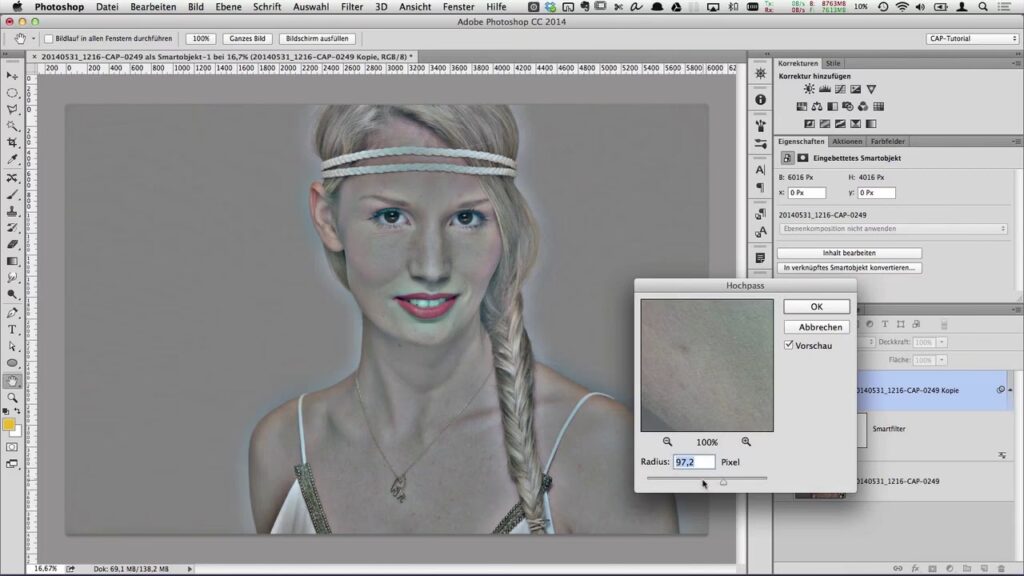

Für Fotografen und Bildbearbeiter ist die Anwendung des Hochpassfilters zur Schärfung von Bildern besonders relevant. Im Gegensatz zu den Anwendungen in Elektronik oder Akustik, wo Frequenzen im Zeit- oder Frequenzbereich betrachtet werden, arbeitet der Hochpassfilter in der Bildbearbeitung im räumlichen Frequenzbereich.
Die Idee ist, feine Details im Bild hervorzuheben. Das sind oft Bereiche, in denen sich die Helligkeit oder Farbe schnell ändert – also hohe räumliche Frequenzen. Der Hochpassfilter macht genau das Gegenteil eines Tiefpassfilters, der das Bild glättet und weichzeichnet, indem er hohe räumliche Frequenzen dämpft.
Wie die Schärfung funktioniert

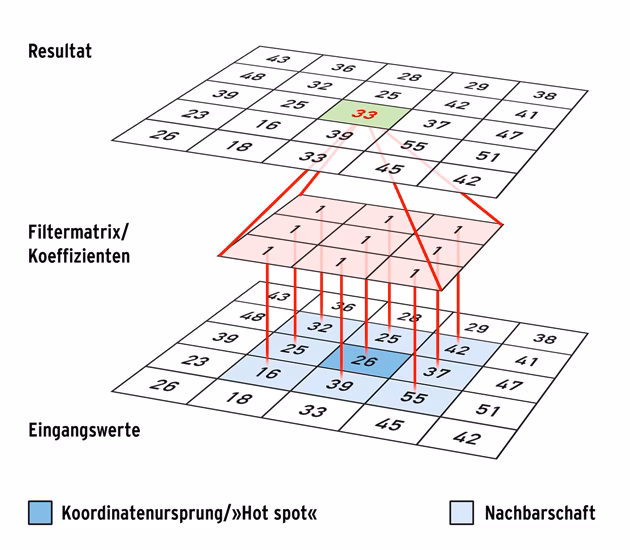

In der Bildbearbeitung wird der Hochpassfilter oft durch eine sogenannte Faltung (Convolution) mit einem speziellen Kernel implementiert. Der Text beschreibt ein Beispiel für einen solchen Kernel, der dazu dient, einen Pixel basierend auf der Differenz zu seinen Nachbarn zu beeinflussen:
0 -1/4 0
-1/4 +2 -1/4
0 -1/4 0
Dieser Kernel wird systematisch über jeden Pixel des Bildes bewegt. Für jeden Pixel wird ein neuer Wert berechnet, der sich aus der gewichteten Summe des Pixels selbst und seiner Nachbarpixel ergibt. Wenn es keine signifikante Änderung der Intensität zwischen einem Pixel und seinen Nachbarn gibt (z. B. in einer glatten, detailarmen Fläche), passiert im Wesentlichen nichts. Wenn aber ein Pixel deutlich heller oder dunkler ist als seine direkten Nachbarn (was typisch für Kanten oder feine Details ist), wird dieser Unterschied durch den Kernel verstärkt. Dies führt dazu, dass Kanten und feine Strukturen hervorgehoben werden und das Bild schärfer erscheint.
Vorteile und Nachteile in der Bildbearbeitung
Die Fähigkeit des Hochpassfilters, Details hervorzuheben, macht ihn zu einem nützlichen Werkzeug zur Nachschärfung. Er kann einem Bild mehr Struktur und Definition verleihen und so wichtige Bildelemente betonen.
Allerdings hat die Methode auch signifikante Nachteile, die im Text explizit genannt und bei der Anwendung berücksichtigt werden müssen:
- Rauschverstärkung: Dies ist einer der größten Nachteile. Während Tiefpassfilter Rauschen glätten, verstärkt der Hochpassfilter vorhandenes Rauschen im Bild. Rauschen besteht oft aus zufälligen, hochfrequenten Variationen, die der Filter als Details interpretiert und hervorhebt. Wenn das Ursprungsbild bereits sehr verrauscht ist, kann das Rauschen durch den Hochpassfilter so stark hervorgehoben werden, dass es störend wirkt und das eigentliche Bild überdeckt.
- Überbetonung von Details und Artefakte: Eine zu starke Anwendung des Hochpassfilters kann dazu führen, dass kleine, schwache Details übertrieben dargestellt werden. Dies kann zu einem unnatürlich wirkenden, körnigen Bild führen. Des Weiteren können unschöne Artefakte entstehen, wie die im Text erwähnten "dunklen Donuts" um sehr helle Punkte oder Lichtquellen, die das Bild degradieren können.
Der Text erwähnt, dass manche Software (wie MaxIm DL) Optionen bieten, um diese Probleme zu mildern, z. B. durch das Anwenden des Filters nur auf die hellsten Bildbereiche (Range-restricted filter), wo das Signal-Rausch-Verhältnis in der Regel besser ist und die Rauschverstärkung weniger problematisch ist.
Alternative zur Hochpass-Schärfung
Der Text weist darauf hin, dass für eine feinere Kontrolle über den Schärfungsprozess oft stattdessen die Unscharfe Maskierung (Unsharp Mask) verwendet wird. Obwohl die Unscharfe Maskierung technisch anders funktioniert, basiert sie auf einem ähnlichen Prinzip, nämlich dem Hervorheben von Kanten, bietet aber in der Regel mehr Parameter zur Steuerung des Effekts (wie Stärke, Radius und Schwellenwert), was eine präzisere Anpassung an das jeweilige Bild erlaubt.
Vergleich: Hochpass-Kernel vs. Unscharfe Maskierung (basierend auf Text)
| Merkmal | Hochpass-Kernel Schärfung | Unscharfe Maskierung |
|---|---|---|
| Grundprinzip | Betonung von Pixeln, die heller/dunkler als Nachbarn sind (mittels Faltungskernel), hebt hohe Frequenzen hervor. | Wird als Alternative zur feineren Kontrolle genannt. Basiert auf dem Hervorheben von Kanten. |
| Steuerung | Oft einfacher (primär über Stärke des Kernels). | Feinere Kontrolle möglich durch mehrere Parameter (Stärke, Radius, Schwellenwert). |
| Rauschverhalten | Kann Rauschen stark verstärken. | (Nicht explizit im Text detailliert, aber impliziert, dass feinere Kontrolle Rauschmanagement erleichtern kann.) |
| Artefakte | Kann "dunkle Donuts" und Körnigkeit verursachen. | (Nicht explizit im Text detailliert, aber feinere Kontrolle kann potenziell Artefakte reduzieren.) |
Hinweis: Dieser Vergleich basiert ausschließlich auf den Informationen im bereitgestellten Text.
Häufig gestellte Fragen zu Hochpassfiltern
- Was genau macht ein Hochpassfilter?
- Ein Hochpassfilter lässt Frequenzen oberhalb einer bestimmten Grenzfrequenz passieren und dämpft Frequenzen darunter. Er agiert somit als "Tiefensperre".
- Wo werden Hochpassfilter eingesetzt?
- Sie sind in vielen technischen und signalverarbeitenden Bereichen zu finden, darunter Elektronik (z.B. Antennenweichen), Tontechnik (z.B. Bassfilter, Trittschallfilter) und auch in der Bildbearbeitung zur Schärfung.
- Wie funktioniert die Schärfung mit einem Hochpassfilter in der Bildbearbeitung?
- Die Schärfung wird oft mittels Faltung mit einem speziellen Kernel realisiert. Dieser Kernel hebt Pixel hervor, die sich stark von ihren Nachbarn unterscheiden, wodurch Kanten und Details betont und hervorgehoben werden.
- Was sind die Nachteile der Hochpass-Schärfung in Bildern?
- Die Hauptnachteile sind die Rauschverstärkung und die Gefahr, Details zu überbetonen, was zu Artefakten wie Körnigkeit oder "dunklen Donuts" führen kann.
- Gibt es Alternativen zur Hochpass-Schärfung in der Bildbearbeitung?
- Ja, der Text erwähnt die Unscharfe Maskierung als eine Methode, die oft feinere Kontrolle über den Schärfungsprozess bietet.
- Wird der Hochpassfilter nur in der Elektrotechnik verwendet?
- Nein, obwohl er dort sehr gebräuchlich ist, findet man das Prinzip auch in Akustik, Hydraulik, Mechanik und eben der Bildbearbeitung, oft unter anderen Bezeichnungen wie Tiefensperre oder Low-Cut-Filter.
- Kann ein Hochpassfilter Rauschen entfernen?
- Nein, im Gegenteil. In der Bildbearbeitung verstärkt der Hochpassfilter tendenziell das vorhandene Rauschen, da Rauschen oft aus hochfrequenten Variationen besteht, die der Filter hervorhebt. In der Tontechnik kann er jedoch tieffrequentes Rauschen wie Brummen dämpfen.
