Wenn Sie neu in der Welt der Fotografie sind, stoßen Sie vielleicht auf Begriffe oder Markierungen auf Ihrem Objektiv, die zunächst rätselhaft erscheinen. Eine dieser Markierungen ist oft eine Reihe von Zahlen, die entlang eines Rings am Objektiv angeordnet sind. Dies ist die sogenannte Entfernungsskala, und sie spielt eine zentrale Rolle dabei, wie Ihre Kamera entscheidet, was im Bild scharf erscheint und was nicht. Das Einstellen der Schärfe, auch Fokussieren genannt, ist einer der grundlegendsten Schritte, um ein gelungenes Foto zu machen. Es geht darum, den Abstand zwischen dem Objektiv und dem Sensor (oder Film) so anzupassen, dass die Lichtstrahlen des Motivs genau auf der Bildebene zusammenlaufen und dort ein scharfes Bild erzeugen.

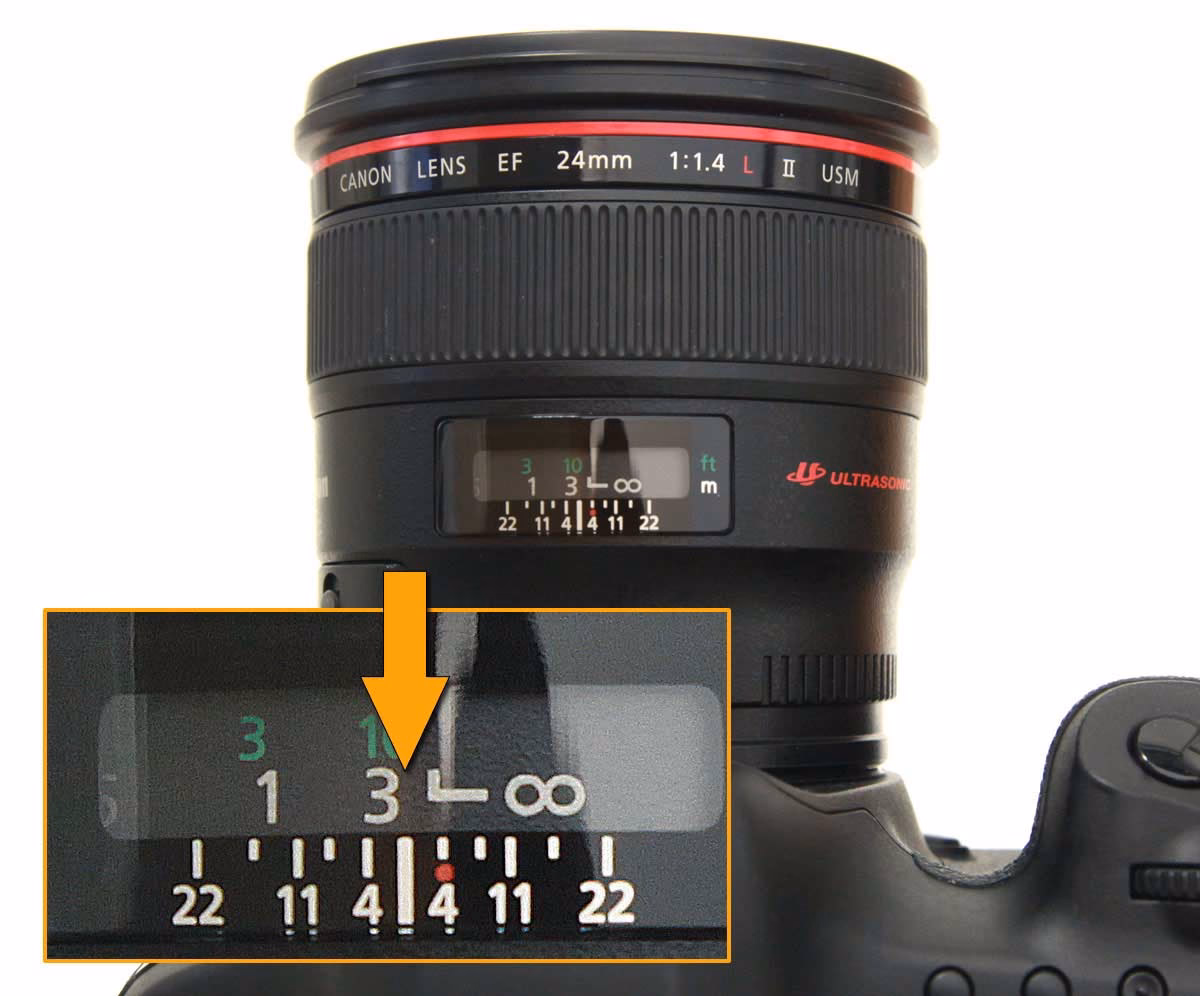

Was ist die Entfernungsskala?
Die Entfernungsskala ist eine Markierung auf dem Objektiv, die anzeigt, auf welche Entfernung das Objektiv gerade fokussiert ist. Diese Skala ist in der Regel in Metern und/oder Fuß angegeben und hilft dem Fotografen bei der manuellen Fokussierung. Wenn Sie den Fokusring drehen, bewegt sich ein Zeiger entlang dieser Skala und zeigt den Abstand zum Objekt an, das scharf abgebildet wird. Bei älteren Kameras oder Objektiven mit manuellem Fokus war diese Skala das primäre Werkzeug, um die Schärfe einzustellen, insbesondere wenn das Motiv zu weit entfernt oder das Sucherbild zu dunkel war, um eine präzise visuelle Scharfstellung vorzunehmen. Das Unendlich-Symbol (∞) auf der Skala zeigt an, dass das Objektiv auf sehr weit entfernte Motive fokussiert ist, typischerweise Landschaften oder Sterne.
Wie funktioniert die manuelle Entfernungseinstellung?
Das Prinzip hinter der Fokussierung ist relativ einfach: Je näher ein Motiv an der Kamera ist, desto weiter muss das Objektiv vom Sensor entfernt sein, um es scharf abzubilden. Umgekehrt gilt: Je weiter das Motiv entfernt ist, desto näher muss das Objektiv am Sensor sein. Bei Motiven, die praktisch unendlich weit entfernt sind (wie Sterne oder weit entfernte Berge), ist der Abstand des Objektivs vom Sensor gleich der Brennweite des Objektivs. Dieser Mechanismus wird durch das Drehen des Fokusrings am Objektiv realisiert. Im Inneren des Objektivs bewegen sich dabei Linsenelemente oder die gesamte Linsengruppe, um den korrekten Abstand zur Bildebene (Sensor/Film) herzustellen.
Es gibt verschiedene mechanische Arten, wie diese Bewegung ausgeführt wird:
- Schneckengang: Dies ist der traditionelle Mechanismus, bei dem das gesamte Linsensystem oder eine Hauptgruppe über ein Schraubgewinde (ähnlich einer Schnecke) vor- und zurückbewegt wird.
- Innenfokussierung: Hierbei wird nur eine interne Linsengruppe bewegt, während die Frontlinse und die Gesamtlänge des Objektivs oft gleich bleiben. Dies ist vorteilhaft, da es das Handling verbessert und die Verwendung von Filtern erleichtert.
- Frontlinsenfokussierung: Nur die vorderste Linse oder eine kleine Gruppe von Frontlinsen wird bewegt. Dies ist oft bei einfacheren oder älteren Objektiven zu finden.
Die Entfernungsskala ist direkt mit dieser mechanischen Bewegung verbunden und zeigt den aktuellen Fokussierungsabstand an.
Schärfentiefe: Nicht nur ein Punkt ist scharf
Während technisch gesehen nur die Ebene, auf die fokussiert wurde, absolut scharf ist, erscheint in der Praxis ein gewisser Bereich vor und hinter dieser Ebene ebenfalls ausreichend scharf. Dieser Bereich wird als Schärfentiefe bezeichnet. Die Größe der Schärfentiefe hängt von mehreren Faktoren ab:
- Blende: Eine kleinere Blendenöffnung (höhere Blendenzahl wie f/16) führt zu einer größeren Schärfentiefe. Eine größere Blendenöffnung (kleinere Blendenzahl wie f/1.8) führt zu einer geringeren Schärfentiefe.
- Brennweite: Längere Brennweiten (Teleobjektive) haben tendenziell eine geringere Schärfentiefe als kürzere Brennweiten (Weitwinkelobjektive) bei gleicher Blende und gleichem Aufnahmeabstand.
- Abstand zum Motiv: Je weiter Sie vom Motiv entfernt sind, desto größer wird die Schärfentiefe. Bei sehr nahen Motiven (Makrofotografie) ist die Schärfentiefe extrem gering.
- Sensorgröße: Größere Sensoren (z. B. Vollformat) erzeugen bei gleicher Brennweite und Blende eine geringere Schärfentiefe als kleinere Sensoren (z. B. APS-C oder Micro Four Thirds).
Die Entfernungsskala auf manchen Objektiven enthält auch Markierungen für die Schärfentiefe (oft Linien für verschiedene Blendenwerte). Diese Markierungen ermöglichen es dem Fotografen, die Schärfentiefe abzuschätzen oder sogar die sogenannte hyperfokale Distanz einzustellen, um den maximalen Schärfebereich von einem bestimmten Nahpunkt bis Unendlich zu erhalten.
Fixfokus-Objektive: Die Ausnahme
Nicht jedes Objektiv benötigt eine Entfernungseinstellung. Sogenannte Fixfokus-Objektive sind auf eine feste Entfernung (oft die hyperfokale Distanz) eingestellt. Durch die Kombination einer kurzen Brennweite und einer kleinen Blendenöffnung bieten diese Objektive eine große Schärfentiefe, die einen weiten Entfernungsbereich (z. B. von 1,5 Metern bis unendlich) abdeckt. Sie finden sich häufig in sehr einfachen Kameras oder als spezielle "Schnappschuss"-Modi bei modernen Kameras.
Die Revolution des Autofokus
Seit den späten 1970er Jahren hat sich die automatische Scharfstellung, der Autofokus (AF), durchgesetzt. Moderne Kameras messen den Abstand zum Motiv oder analysieren den Kontrast im Bild, um das Objektiv automatisch auf die korrekte Entfernung einzustellen. Dies reduziert die Hauptursache für unscharfe Bilder neben dem Verwackeln: die falsche manuelle Fokussierung. Obwohl der Autofokus sehr bequem ist, erlauben viele Kameras und Objektive weiterhin die manuelle Fokussierung, oft als Alternative oder für spezielle Situationen, in denen der AF Schwierigkeiten hat (z. B. bei schlechten Lichtverhältnissen oder sehr kontrastarmen Motiven).
Fokussierung bei Digitalkameras
Digitalkameras bieten oft zusätzliche Hilfsmittel zur Fokussierung, insbesondere bei Verwendung des Live-View-Modus, bei dem das Bild direkt auf dem Bildschirm angezeigt wird. Dazu gehören:
- Softwarelupe: Eine Vergrößerung eines Bildausschnitts auf dem Bildschirm, um die Schärfe präzise beurteilen zu können.
- Fokus-Peaking: Eine Funktion, die scharf fokussierte Kanten im Bild farblich hervorhebt. Dies ist besonders nützlich bei manueller Fokussierung und geringer Schärfentiefe.
Moderne spiegellose Systemkameras verwenden oft die Kontrastmessung oder die Phasendetektion direkt auf dem Bildsensor, was zu einer sehr präzisen Fokussierung führen kann und potenzielle Probleme von separaten AF-Sensoren (wie bei Spiegelreflexkameras) vermeidet.
Spezialfälle: Makro- und Astrofotografie
Bei Makroaufnahmen ist die Schärfentiefe extrem gering. Hier kann zur Feineinstellung der Schärfe auch der Abstand zwischen Kamera und Motiv mithilfe eines Einstellschlittens verändert werden, anstatt nur das Objektiv zu fokussieren.
In der Astrofotografie ist das Motiv immer praktisch unendlich weit entfernt. Dennoch ist präzises Fokussieren entscheidend, um die winzigen Sterne als Punkte abzubilden. Hierbei geht es weniger um die Entfernungseinstellung im herkömmlichen Sinn, sondern um die exakte Positionierung des Sensors im Brennpunkt des Teleskops. Techniken wie das Foucaultsche Schneidenverfahren oder die Verwendung von Sucherlupen helfen dabei, den optimalen Fokuspunkt zu finden.
Fokussierungsfehler: Wenn das Bild nicht dort scharf ist, wo es sein sollte
Trotz aller Technik kann es zu Abweichungen kommen, bei denen die Kamera nicht genau auf die gewünschte Entfernung fokussiert. Dies wird als Fokussierungsfehler bezeichnet und tritt häufig als Frontfokus (Scharfstellung liegt vor dem Motiv) oder Backfokus (Scharfstellung liegt hinter dem Motiv) in Erscheinung. Diese Fehler sind besonders bei Spiegelreflexkameras mit separaten Autofokus-Sensoren relevant, da es hier zu Abweichungen zwischen der Ebene des AF-Sensors und der Ebene des Bildsensors kommen kann.
Ursachen für Fokussierungsfehler können vielfältig sein:
- Fertigungstoleranzen bei Kamera und Objektiv.
- Dejustierung der optischen oder mechanischen Komponenten.
- Bildfeldwölbung des Objektivs.
- Thermische Ausdehnung von Kamerateilen bei Temperaturänderungen.
Die Auswirkung eines Fokussierungsfehlers wird durch den Durchmesser des sogenannten Zerstreuungskreises in der Bildebene gemessen. Ein größerer Zerstreuungskreis bedeutet mehr Unschärfe. Der Durchmesser Z hängt von der Abweichung der Bildweite (Δb) und der Blendenzahl (k) ab:
Z = Δb / k
Das bedeutet, bei gleicher Fokussierungsabweichung (Δb) führt eine kleinere Blendenzahl (z. B. f/2) zu einem größeren Zerstreuungskreis und damit zu sichtbarer Unschärfe als eine größere Blendenzahl (z. B. f/16). Die folgende Tabelle zeigt beispielhaft die Größe des Zerstreuungskreises bei einer Blendenzahl von 2 in Abhängigkeit vom Fokussierungsfehler (Abweichung Δb):
| Fokussierungsfehler Δb (in µm) | Zerstreuungskreisdurchmesser Z (in µm) |
|---|---|
| 10 | 5 |
| 100 | 50 |
| 1000 | 500 |
Schon kleine Abweichungen von wenigen Mikrometern können bei modernen hochauflösenden Sensoren zu sichtbarer Unschärfe führen.
Was tun bei Fokussierungsfehlern?
Es gibt verschiedene Möglichkeiten, Fokussierungsfehlern entgegenzuwirken:
- Service-Justierung: Kamera und/oder Objektiv können vom Hersteller-Service justiert werden, um die Fokussierung zu korrigieren.
- In-Kamera-Mikrojustierung: Viele digitale Spiegelreflexkameras bieten im Menü eine Option zur Feinabstimmung des Autofokus für einzelne Objektive. Dies erfordert oft Tests mit speziellen Charts.
- Verwendung von Live-View: Kameras, die über den Bildsensor fokussieren (wie spiegellose Kameras oder DSLRs im Live-View), eliminieren das Problem der Abweichung zwischen AF-Sensor und Bildsensor.
- Vergrößerung der Schärfentiefe: Durch Abblenden (Wahl einer höheren Blendenzahl) wird die Schärfentiefe vergrößert, was kleine Fokussierungsfehler kaschieren kann.
- Hochwertige Ausrüstung: Mechanisch und thermisch stabile Kameras und Objektive mit geringen Fertigungstoleranzen sind weniger anfällig für solche Probleme.
Häufig gestellte Fragen (FAQ)
Ist die Entfernungsskala bei Autofokus-Objektiven noch wichtig?
Bei modernen Autofokus-Objektiven wird die Entfernungseinstellung meist automatisch vorgenommen. Die Entfernungsskala ist oft noch vorhanden, manchmal nur als Anzeige im Sucher oder auf dem Bildschirm, und dient eher zur Information oder für die manuelle Fokussierung, falls gewünscht oder nötig.
Was bedeutet das Unendlich-Symbol (∞) auf der Entfernungsskala?
Das Unendlich-Symbol bedeutet, dass das Objektiv auf sehr weit entfernte Motive fokussiert ist, die praktisch unendlich weit weg sind. Dies wird typischerweise für Landschaftsaufnahmen verwendet.
Warum ist mein Bild unscharf, obwohl ich fokussiert habe?
Dafür kann es mehrere Gründe geben: Verwackeln der Kamera während der Aufnahme, Bewegung des Motivs, ein Fokussierungsfehler (Front-/Backfokus) oder eine zu geringe Schärfentiefe für den gewünschten Bereich des Motivs.
Was ist der Unterschied zwischen Frontfokus und Backfokus?
Frontfokus bedeutet, dass die Kamera vor dem eigentlichen Motiv scharf stellt. Backfokus bedeutet, dass die Kamera hinter dem eigentlichen Motiv scharf stellt. Beide führen dazu, dass das Hauptmotiv unscharf ist.
Hilft Fokus-Peaking bei der Scharfstellung?
Ja, Fokus-Peaking ist eine sehr hilfreiche Funktion, insbesondere bei der manuellen Fokussierung mit Digitalkameras. Es hebt die schärfsten Kanten im Bild hervor und erleichtert so die präzise Einstellung der Schärfe, auch bei geringer Schärfentiefe.
Die Entfernungsskala und der gesamte Mechanismus der Fokussierung sind faszinierende Aspekte der Fotografie, die sich im Laufe der Zeit stark weiterentwickelt haben. Vom rein mechanischen Einstellen mit der Skala bis hin zu hochmodernen Autofokus-Systemen und digitalen Hilfsmitteln – das Ziel bleibt dasselbe: ein gestochen scharfes Bild des gewünschten Motivs zu erhalten.
