Die Untersuchung von Rohren und Leitungen war früher oft mit aufwendigen und zerstörerischen Maßnahmen verbunden. Um herauszufinden, wo genau ein Problem liegt, mussten ganze Abschnitte freigelegt und geöffnet werden. Dies ist nicht nur zeitaufwendig, sondern auch teuer und verursacht unnötige Schäden an der Umgebung. Glücklicherweise gibt es eine innovative Lösung, die diesen Prozess revolutioniert hat: die Kanalkamera. Diese spezielle Art der Kamera ermöglicht es, das Innere von Rohren und Leitungen visuell zu inspizieren, ohne sie aufgraben zu müssen. Doch wie genau funktioniert diese faszinierende Technologie, und welche verschiedenen Formen gibt es?
Wie funktioniert eine Kanalkamera grundlegend?
Im Kern ist eine Kanalkamera ein Werkzeug zur visuellen Inspektion von schwer zugänglichen Hohlräumen, primär Rohren und Wasserleitungen. Das grundlegende Prinzip ist einfach: Eine Kamera wird in das zu untersuchende Rohr eingeführt und liefert Bilder oder Videos aus dem Inneren. Diese Bilder werden in Echtzeit an einen Monitor oder ein Aufzeichnungsgerät übertragen, das sich außerhalb des Rohrs befindet. So kann ein Techniker oder Inspektor den Zustand des Rohrs von außen beurteilen. Der Vorteil liegt auf der Hand: Probleme können lokalisiert werden, ohne das Rohr physisch öffnen zu müssen. Dies spart Zeit, Geld und schont die Infrastruktur.
Die Kamera selbst ist speziell für den Einsatz in feuchten, dunklen und oft engen Umgebungen konzipiert. Sie muss robust sein, um den Bedingungen im Rohr standzuhalten, und sie benötigt eine eigene Beleuchtung, da es im Inneren eines Rohrs in der Regel stockfinster ist. Die Stromversorgung und die Datenübertragung für das Bildsignal erfolgen über ein Kabel, das zusammen mit der Kamera in das Rohr eingeführt wird.
Aufbau und verschiedene Arten von Kanalkameras
Kanalkameras sind nicht alle gleich aufgebaut. Ihre Struktur und die Art und Weise, wie sie sich im Rohr bewegen, hängen stark vom Anwendungsbereich und den spezifischen Anforderungen ab. Es gibt im Wesentlichen zwei Haupttypen, die sich in ihrer Fortbewegungsart unterscheiden:

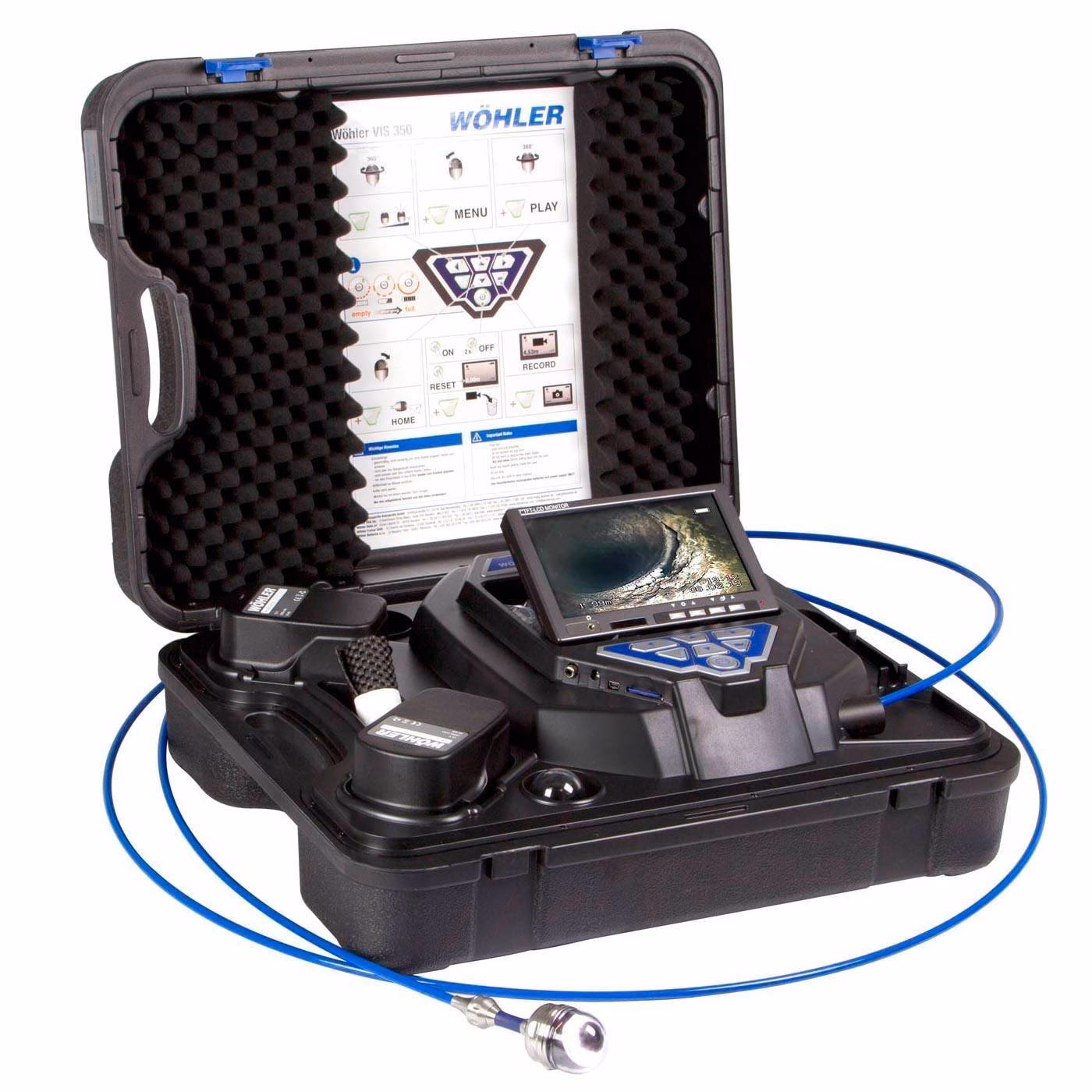

Schiebekopf-Kameras
Dies ist wahrscheinlich der gebräuchlichste Typ für die Inspektion von kleineren und mittelgroßen Rohren. Bei Schiebekopf-Kameras wird die Kamera direkt am Ende eines flexiblen Schiebekabels montiert. Dieses Kabel ist stabil genug, um die Kamera durch das Rohr zu schieben, aber auch flexibel genug, um Biegungen und Krümmungen zu folgen. Das Schiebekabel dient nicht nur der mechanischen Fortbewegung, sondern integriert auch die notwendigen Leitungen für die Stromversorgung der Kamera und die Übertragung der Bilddaten zurück zum Bediener.
Die Kamera selbst ist in einem robusten Gehäuse untergebracht, das typischerweise aus Metall gefertigt ist, um sie vor den rauen Bedingungen im Rohr zu schützen. Um im dunklen Inneren des Rohrs überhaupt etwas sehen zu können, ist die Kamera mit einem Leuchtmodul ausgestattet. Dieses Leuchtmodul umgibt in der Regel das Objektiv der Kamera kreisförmig und leuchtet die unmittelbare Umgebung aus. Das Schieben der Kamera erfordert manuellen Aufwand und die Reichweite ist durch die Länge und Steifigkeit des Kabels sowie durch den Durchmesser und die Beschaffenheit des Rohrs begrenzt.
Kanalkameras mit Fahrgestell
Für die Inspektion von längeren, größeren oder schwerer zugänglichen Rohrsystemen, die mit einer Schiebekopf-Kamera nicht erreicht werden können, kommen Kanalkameras mit einem eigenen Fahrgestell zum Einsatz. Diese Systeme sind komplexer und verfügen über einen motorisierten Antrieb, der es der Kamera ermöglicht, selbstständig durch das Rohr zu fahren. Ein häufiges Beispiel für einen solchen Antrieb ist ein Raupen-Antrieb, der auch in schwierigem Gelände Halt findet und die Kamera zuverlässig vorwärts bewegt.
Bei diesen Systemen ist die Kamera oft modular aufgebaut. Die eigentliche Kameraeinheit, die das Objektiv und das Leuchtmodul enthält, ist auf einem separaten Fahrgestell montiert. Dies ermöglicht es, die Kamera präzise zu positionieren und auch längere Strecken oder Hindernisse im Rohr zu überwinden, die für eine geschobene Kamera unüberwindbar wären. Die Steuerung des Fahrgestells sowie die Stromversorgung und Datenübertragung erfolgen ebenfalls über ein Kabel, das mit dem Fahrgestell verbunden ist.
Das Leuchtmodul: Der Schlüssel zur Sicht
Wie bereits erwähnt, ist das Innere von Rohren und Leitungen in der Regel völlig dunkel. Ohne eine eigene Lichtquelle wäre die Kamera nutzlos. Hier kommt das Leuchtmodul ins Spiel. Es ist ein essenzieller Bestandteil jeder Kanalkamera und befindet sich idealerweise so um das Objektiv angeordnet, dass es das zu untersuchende Objekt optimal ausleuchtet, ohne Schatten zu werfen, die wichtige Details verdecken könnten.
Das Leuchtmodul ist in der Regel auf einer kreisförmigen Leiterplatte montiert, die um das Objektiv herum passt. Als Leuchtmittel werden häufig Halogenlampen oder moderne Leuchtdioden (LEDs) verwendet. LEDs bieten Vorteile wie längere Lebensdauer, geringeren Stromverbrauch und oft eine hellere, gleichmäßigere Ausleuchtung.
Um die Ausleuchtung weiter zu optimieren, insbesondere im Nahbereich, wo die Kamera sehr nah an die Rohrwand heranfährt oder -geschoben wird, wurden spezielle Verfahren entwickelt und patentiert. Diese Verbesserungen an der Leiterplatte ermöglichen den Einsatz von zwei verschiedenen Beleuchtungskörpern. Dies könnte bedeuten, dass unterschiedliche Arten von LEDs oder eine Kombination aus LEDs und anderen Lichtquellen verwendet werden, um sowohl eine gute Gesamtausleuchtung als auch eine verbesserte Detailerkennung auf kurze Distanz zu gewährleisten. Eine gute Ausleuchtung ist entscheidend, um auch feine Risse oder Strukturen an der Rohrwand erkennen zu können.
Einsatzgebiete und die entscheidenden Vorteile
Der primäre Einsatzzweck von Kanalkameras ist die Inspektion von Rohren und Wasserleitungen, um Probleme zu identifizieren und zu lokalisieren. Sie werden eingesetzt, um Schadstellen und Blockierungen innerhalb dieser Systeme aufzuspüren. Die Bandbreite der erkennbaren Mängel ist groß.
Kanalkameras können vielfältige Probleme zuverlässig erkennen:
- Kleine Risse in der Rohrwand
- Größere Rohrbrüche, bei denen das Rohr beschädigt ist
- Undichtigkeiten an Verbindungsstellen
- Einwüchse von Wurzeln, die von außen in das Rohr eindringen
- Ablagerungen wie Kalk, Fett oder Schmutz, die den Rohrdurchfluss behindern oder sogar blockieren
- Fremdkörper, die versehentlich in das Rohr gelangt sind
- Schäden durch Korrosion oder Materialermüdung
Der entscheidende Vorteil beim Einsatz einer Kanalkamera liegt in der Möglichkeit, diese Probleme präzise zu orten. Anstatt das gesamte Rohrsystem auf Verdacht freizulegen und auseinanderzubauen, kann dank der Kamera die exakte Position des Schadens oder der Verstopfung bestimmt werden. Dies ermöglicht eine gezielte Reparatur. Es muss nur der betroffene Abschnitt des Rohrs geöffnet oder ausgetauscht werden. Dies spart nicht nur immense Kosten und Arbeitszeit, sondern reduziert auch die Beeinträchtigung der Umgebung, da weniger Erdreich bewegt oder Oberflächen beschädigt werden müssen. Die Inspektion per Kanalkamera ist somit eine effiziente, nicht-invasive Methode zur Zustandserfassung von Rohrleitungen.
Vergleich der Kanalkamera-Typen
Obwohl beide Typen denselben Zweck erfüllen – die visuelle Inspektion von Rohren – unterscheiden sie sich in ihrer Anwendung und Leistungsfähigkeit:
| Merkmal | Schiebekopf-Kamera | Kanalkamera mit Fahrgestell |
|---|---|---|
| Fortbewegung | Manuell durch Schieben des Kabels | Motorisiertes Fahrgestell (z.B. Raupe) |
| Erreichbarkeit / Reichweite | Begrenzt durch Kabellänge und manuelle Kraft; besser für kürzere/kleinere Rohre | Kann längere Strecken und größere Durchmesser bewältigen; für schwer erreichbare Orte |
| Manövrierbarkeit | Abhängig von Kabelsteifigkeit und Rohrkrümmung | Oft besser, kann Hindernisse überwinden |
| Komplexität des Systems | Einfacher | Komplexer, mit eigenem Antriebssystem |
| Typischer Einsatz | Hausanschlüsse, kleinere Leitungen | Hauptkanäle, industrielle Rohre, lange Strecken |
Häufig gestellte Fragen (FAQ)
Hier finden Sie Antworten auf einige gängige Fragen zum Thema Kanalkameras:
Was genau ist eine Kanalkamera?
Eine Kanalkamera ist ein spezielles Inspektionswerkzeug, das entwickelt wurde, um das Innere von Rohren und Leitungen visuell zu untersuchen, ohne dass diese aufgegraben oder demontiert werden müssen.
Wie gelangt die Kamera in das Rohr?
Es gibt zwei Hauptmethoden: Bei Schiebekopf-Kameras wird die Kamera an einem flexiblen Kabel befestigt und manuell in das Rohr geschoben. Kanalkameras mit Fahrgestell verfügen über einen motorisierten Antrieb (z.B. Raupen), der sie selbstständig durch das Rohr bewegt.
Welche Probleme können mit einer Kanalkamera erkannt werden?
Kanalkameras können eine Vielzahl von Mängeln identifizieren, darunter Schadstellen, Blockierungen, kleine Risse, größere Rohrbrüche, Kalk- und Schmutzablagerungen sowie Fremdkörper oder Wurzeleinwüchse.
Wie wird das Innere des dunklen Rohrs beleuchtet?
Kanalkameras sind mit einem speziellen Leuchtmodul ausgestattet, das typischerweise das Objektiv umgibt. Dieses Modul verwendet Halogenlampen oder LEDs, um den Bereich vor der Kamera auszuleuchten. Verbesserte Module nutzen sogar verschiedene Lichtquellen für eine optimale Ausleuchtung, besonders im Nahbereich.
Was ist der Hauptvorteil der Verwendung einer Kanalkamera gegenüber traditionellen Methoden?
Der größte Vorteil ist, dass Probleme gezielt lokalisiert werden können. Das ermöglicht eine gezielte Reparatur des betroffenen Abschnitts, anstatt das gesamte Rohr freilegen und aufwendig instand setzen zu müssen. Das spart Zeit, Kosten und minimiert Schäden an der Umgebung.
Welche Arten von Kanalkameras gibt es?
Die beiden Haupttypen sind Schiebekopf-Kameras für kleinere Rohre und kürzere Distanzen sowie Kanalkameras mit Fahrgestell für größere Durchmesser, längere Strecken und schwerer zugängliche Bereiche.
Zusammenfassung
Kanalkameras sind unverzichtbare Werkzeuge für die moderne Rohr- und Leitungsinspektion. Sie ermöglichen eine schnelle, effiziente und vor allem zerstörungsfreie Diagnose von Problemen. Ob es sich um eine einfache Schiebekopf-Kamera für den Hausanschluss oder ein hochmodernes System mit Fahrgestell für Hauptkanäle handelt, das Prinzip bleibt dasselbe: Licht ins Dunkel bringen, um Schadstellen und Blockierungen zu finden. Das Leuchtmodul ist dabei das sprichwörtliche Auge der Kamera im dunklen Rohr. Durch die präzise Lokalisierung von Mängeln ermöglichen Kanalkameras gezielte Reparaturen, die Zeit, Geld und Aufwand sparen. Diese Technologie hat die Art und Weise, wie wir uns um unsere unterirdische Infrastruktur kümmern, grundlegend verändert und verbessert.
