In der modernen Fotografie und Fernerkundung geht es längst nicht mehr nur darum, das sichtbare Licht einzufangen. Technologien entwickeln sich ständig weiter und ermöglichen uns Einblicke in Bereiche des elektromagnetischen Spektrums, die für das menschliche Auge unsichtbar bleiben. Eine dieser Schlüsseltechnologien ist die Multispektralkamera, insbesondere in Kombination mit Plattformen wie Drohnen, die ihre Einsatzmöglichkeiten revolutioniert haben.

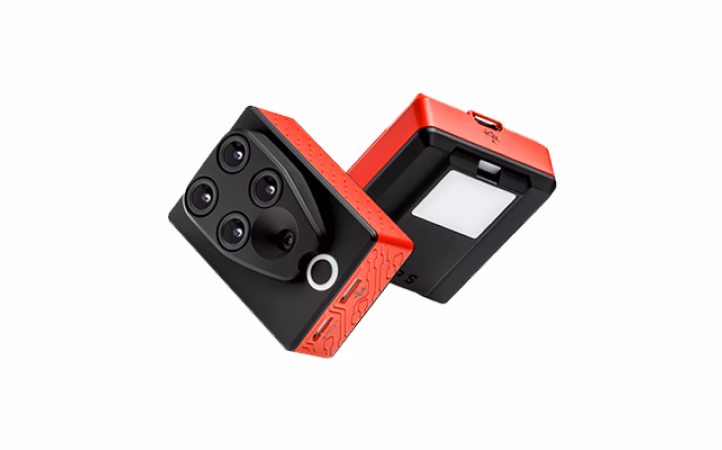

Was ist eine Multispektralkamera?
Wie der Name schon andeutet, handelt es sich bei einer Multispektralkamera um eine Kamera, die in der Lage ist, Bilder in mehreren, spezifischen Spektralbereichen aufzunehmen. Im Gegensatz zu einer herkömmlichen Farbkamera, die typischerweise drei breite Bänder im sichtbaren Licht (Rot, Grün, Blau) erfasst, teilt eine Multispektralkamera das Licht in eine größere Anzahl von engeren Bändern auf. Diese Bänder können sowohl im sichtbaren Bereich als auch darüber hinaus liegen, beispielsweise im nahen Infrarot (NIR), mittleren Infrarot (MIR) oder thermischen Infrarot (TIR).
Das Besondere daran ist die Fähigkeit, Strahlung außerhalb des für Menschen sichtbaren Lichts zu detektieren. Bestimmte Materialien, Oberflächen oder Zustände reflektieren oder emittieren Lichtcharakteristiken, die nur in diesen spezifischen, nicht sichtbaren Wellenlängen erkennbar sind. Durch die Erfassung dieser verschiedenen Spektralbänder können Multispektralkameras Informationen über Objekte und Umgebungen sammeln, die mit einer Standardkamera verborgen bleiben würden.
Wie funktionieren Multispektralkameras?
Multispektralkameras nutzen spezialisierte Sensoren, die so konzipiert sind, dass sie Strahlung in bestimmten Wellenlängenbereichen des elektromagnetischen Spektrums detektieren können. Der Kern eines multispektralen Sensors besteht aus Pixeln, die jeweils empfindlich auf eine bestimmte Wellenlänge oder ein enges Band von Wellenlängen abgestimmt sind. Das bedeutet, dass jedes Pixel oder jede Gruppe von Pixeln im Sensor die Intensität der Strahlung in einem spezifischen Spektralband misst.

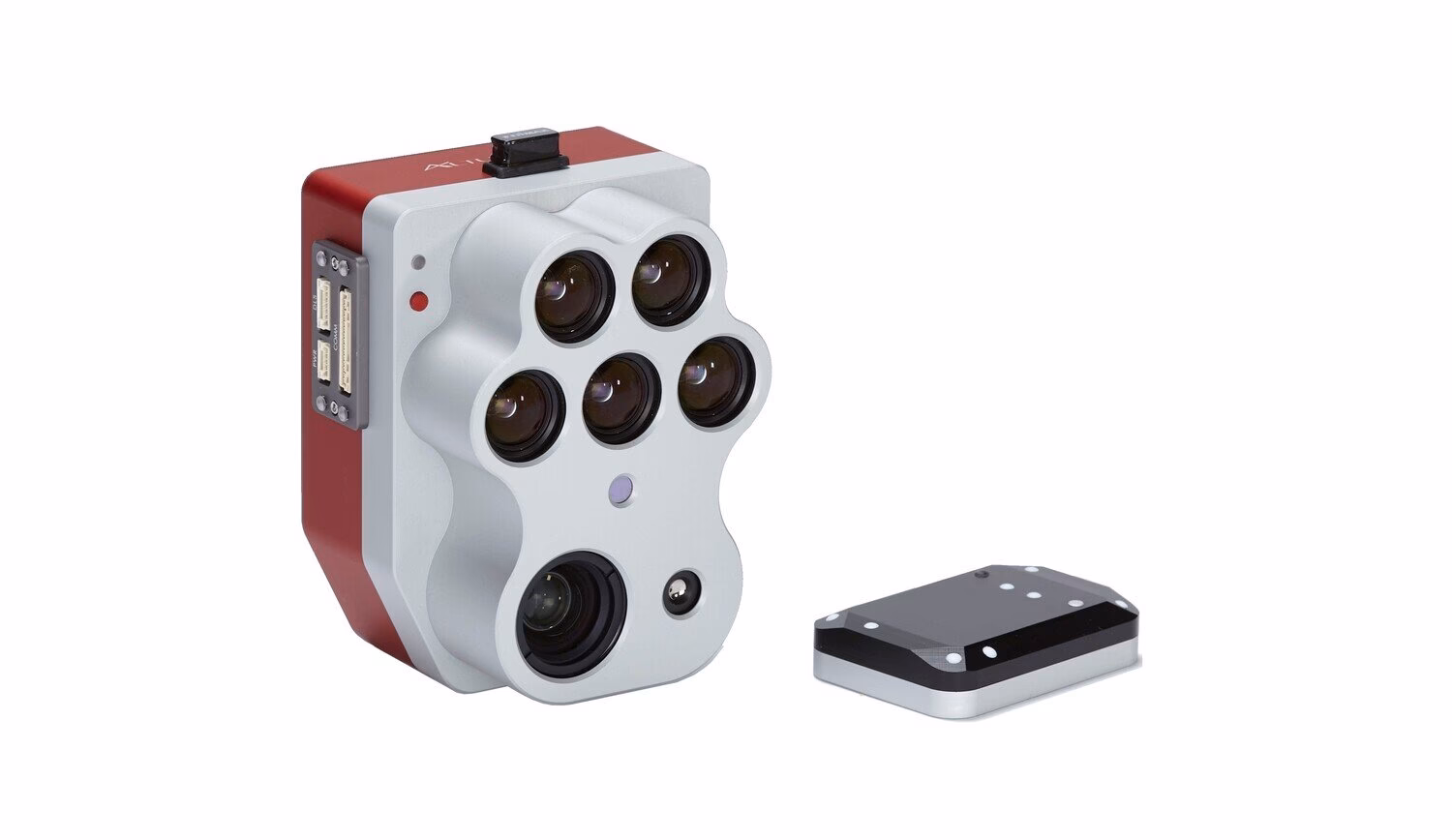

Es gibt verschiedene technische Ansätze für multispektrale Kameras. Einige verwenden mehrere Linsen mit spezifischen Filtern, wobei jede Linse ein Bild in einem anderen Spektralband aufnimmt. Andere verwenden einen einzigen Sensor, der entweder mit einem Filterrad arbeitet, das nacheinander verschiedene Filter vor den Sensor bewegt, oder mit einem Mosaik von Filtern direkt auf den Pixeln (ähnlich dem Bayer-Muster in Farbkameras, aber mit mehr Filtern für verschiedene Bänder). Wieder andere verwenden ein Verfahren namens „Pushbroom“ oder „Whiskbroom“, bei dem die Kamera zeilen- oder punktweise scannt und für jeden Punkt das Spektrum erfasst.
Da jedes Spektralband unterschiedliche Informationen über dasselbe Objekt oder denselben Bereich liefert, kann eine Vielzahl von Daten gesammelt werden. Diese Daten werden dann oft zu einem einzigen multi-dimensionalen Bilddatensatz kombiniert. Durch die Analyse der relativen Intensitäten in den verschiedenen Bändern (der sogenannten spektralen Signatur) können Rückschlüsse auf die Zusammensetzung, den Zustand oder andere Eigenschaften des untersuchten Materials gezogen werden. Dies ermöglicht spezifische Analysen und Ergebnisse für vielfältige Zwecke.
Anwendungen von Multispektralkameras auf Drohnen
Die Kombination von Multispektralkameras mit Drohnen hat viele Anwendungsbereiche revolutioniert, da sie eine flexible, kostengünstige und hochauflösende Datenerfassung aus der Luft ermöglicht. Drohnen können Gebiete überfliegen, die für Bodenpersonal schwer zugänglich sind, und dabei detaillierte multispektrale Bilder liefern. Zu den wichtigsten Anwendungen gehören:
Präzisionslandwirtschaft
Die Präzisionslandwirtschaft ist wohl einer der bedeutendsten Anwendungsbereiche für Drohnen mit Multispektralkameras. Diese Kameras sind unschätzbare Werkzeuge für Landwirte und Agronomen. Pflanzen reflektieren und absorbieren Licht in verschiedenen Wellenlängen sehr unterschiedlich, abhängig von ihrem Gesundheitszustand, ihrem Wachstumsstadium und Umweltstressfaktoren.
- Gesundheitsbewertung von Pflanzen: Multispektrale Bilder können subtile Veränderungen in der Pflanzenphysiologie erkennen, lange bevor sie für das menschliche Auge im sichtbaren Licht sichtbar werden. Beispielsweise reflektieren gesunde Pflanzen stark im nahen Infrarotbereich aufgrund der Zellstruktur ihrer Blätter und absorbieren stark im roten Bereich für die Photosynthese. Kranke oder gestresste Pflanzen zeigen eine veränderte spektrale Signatur.
- Erkennung von Krankheiten und Schädlingen: Frühe Anzeichen von Infektionen oder Schädlingsbefall können oft anhand von Veränderungen im Reflexionsverhalten in bestimmten Spektralbändern identifiziert werden.
- Erkennung von Nährstoffmängeln: Ein Mangel an bestimmten Nährstoffen, wie Stickstoff, kann die Chlorophyllproduktion beeinflussen und somit die Reflexion im roten und nahen Infrarotbereich verändern.
- Optimierung von Bewässerung und Düngung: Multispektrale Daten können Wasserstress in Pflanzen aufzeigen und helfen, Bereiche zu identifizieren, die mehr oder weniger Wasser oder Dünger benötigen. Dies ermöglicht eine gezielte Anwendung von Ressourcen, was zu effizienterem Einsatz führt und Kosten spart.
- Ertragsprognose und Erntezeitpunkt: Durch die Überwachung des Pflanzenwachstums und -zustands über die Saison hinweg können multispektrale Daten zur Vorhersage des Ernteertrags und zur Bestimmung des optimalen Erntezeitpunkts verwendet werden.
Durch die Bereitstellung präziser Informationen über den Zustand jeder Pflanze oder jedes Feldbereichs ermöglichen multispektrale Kameras Landwirten, fundierte Entscheidungen zu treffen, Ressourcen effizienter einzusetzen, den Einsatz von Chemikalien zu reduzieren und gleichzeitig die Ernteerträge zu steigern. Dies spart Zeit und Geld und ist zudem umweltfreundlicher.
Umweltüberwachung und Fernerkundung
Multispektrale Kameras auf Drohnen sind auch leistungsstarke Werkzeuge für die Fernerkundung und Umweltüberwachung.
- Wasserqualitätsüberwachung: Sie können helfen, die Trübung des Wassers, das Vorhandensein von Algenblüten oder andere Verunreinigungen zu erkennen, indem sie die spektralen Signaturen von Wasser und darin gelösten oder suspendierten Stoffen analysieren.
- Erkennung von Ölteppichen: Öl auf Wasseroberflächen hat eine charakteristische spektrale Signatur, die mit multispektralen Sensoren detektiert werden kann.
- Bewertung von Vegetation in schwer zugänglichen Gebieten: Wälder, Feuchtgebiete oder andere ökologisch wichtige Gebiete können effizient kartiert und ihr Zustand überwacht werden.
- Überwachung von Landnutzungsänderungen: Multispektrale Bilder ermöglichen die Klassifizierung verschiedener Landbedeckungen (Wälder, Ackerland, städtische Gebiete, Wasserflächen) und die Verfolgung von Veränderungen im Laufe der Zeit.
Kartierung und Vermessung
Multispektrale Kameras sind nützlich für die Erstellung detaillierter Karten und die Generierung hochauflösender dreidimensionaler Modelle. Die zusätzlichen spektralen Informationen können helfen, verschiedene Oberflächenmaterialien zu identifizieren und zu klassifizieren, was für geologische Kartierungen, Stadtplanung oder die Überwachung von Infrastrukturen nützlich ist.
Branderkennung und -management
Obwohl Wärmebildkameras oft die erste Wahl für die Detektion von Hitze sind (siehe Unterschied unten), können multispektrale Kameras ebenfalls eine Rolle beim Brandmanagement spielen:
- Erkennung von Hitze: Kameras mit Bändern im thermischen Infrarot können Wärmestrahlung detektieren.
- Analyse von Rauch: Merkmale von Rauch im nahen Infrarot können analysiert werden.
- Bewertung der Vegetation: Vegetationsindizes können verwendet werden, um betroffene Gebiete zu identifizieren oder das Brandrisiko zu bewerten.
- Erstellung von Karten: Multispektrale Daten können zur Erstellung von Brandverbreitungs- und Schadenskarten beitragen.
Sicherheit und Überwachung
Drohnen mit multispektralen Kameras bieten eine umfassendere Sicht für Sicherheits- und Überwachungszwecke. Sie können helfen, Objekte zu erkennen, die im sichtbaren Licht getarnt sind, oder potenzielle Risiken basierend auf ihrer spektralen Signatur zu identifizieren.
Unterschied zwischen Multispektralkamera und Thermographiekamera
Obwohl beide Arten von Kameras oft in der Fernerkundung eingesetzt werden und unsichtbare Strahlung erfassen, unterscheiden sie sich grundlegend in dem, was sie messen. Eine Multispektralkamera erfasst die reflektierte oder emittierte Strahlung in mehreren spezifischen, oft relativ schmalen Bändern des elektromagnetischen Spektrums. Dies können Bänder im sichtbaren Licht, im nahen Infrarot, im mittleren Infrarot oder sogar im thermischen Infrarot sein.
Eine Thermographiekamera (auch Wärmebildkamera genannt) hingegen konzentriert sich speziell auf die Erfassung der thermischen Infrarotstrahlung, die von Objekten basierend auf ihrer Temperatur emittiert wird. Sie misst also direkt die Temperatur oder Temperaturunterschiede von Oberflächen. Während einige Multispektralkameras auch ein Band im thermischen Infrarot haben können, liegt der Fokus einer reinen Thermographiekamera ausschließlich auf diesem Bereich, um präzise Temperaturinformationen zu liefern, während die Multispektralkamera ein breiteres Spektrum an reflektierten/emittierten Eigenschaften in verschiedenen Bändern erfasst.
Multispektral- vs. Hyperspektralkameras
Neben den Multispektralkameras gibt es noch die Hyperspektralkameras. Die Hauptunterscheidung liegt in der Anzahl der erfassten Spektralbänder und deren Breite (der spektralen Auflösung). Eine allgemeine Definition besagt, dass Hyperspektralkameras mehr als 100 Bänder haben, während Multispektralkameras weniger haben. Wichtiger als die reine Anzahl ist jedoch die spektrale Auflösung, oft gemessen als FWHM (Full Width at Half Maximum), die angibt, wie gut die Kamera benachbarte spektrale Peaks voneinander trennen kann.
Hyperspektrale Bildgebung erfasst Daten in einer großen Anzahl von schmalen, zusammenhängenden Bändern über ein breiteres Spektrum. Das Ergebnis ist ein hochauflösendes, quasi kontinuierliches Spektrum für jedes Pixel im Bild. Dies ermöglicht eine sehr detaillierte Analyse und genaue Identifizierung von Materialien und Substanzen anhand ihrer einzigartigen, feinen spektralen Signaturen.
Multispektrale Kameras hingegen liefern Spektren, die eher stufenförmig oder sägezahnartig aussehen, da sie nur wenige, breitere Bänder erfassen. Dies kann dazu führen, dass eng verwandte Materialien mit sehr ähnlichen spektralen Signaturen nicht eindeutig unterschieden werden können, da die feinen spektralen Details fehlen, die nur mit höherer Auflösung sichtbar sind.
Ein weiterer wichtiger Punkt ist der erfasste Spektralbereich. Viele Multispektralkameras auf dem Markt sind auf den Bereich von 400–1000 nm begrenzt (sichtbares Licht und nahes Infrarot). Hyperspektralkameras decken oft breitere Bereiche ab, beispielsweise bis zu 2500 nm. Diese zusätzlichen Bereiche (z. B. 1100–1700 nm) sind für viele Anwendungen, wie die Qualitätsbewertung von Lebensmitteln oder das Sortieren von Kunststoffen, unerlässlich, da wichtige molekulare Resonanzen in diesen Wellenlängen liegen.
Betrachten wir das Beispiel der Unterscheidung von Mandeln und Schalen. Mit hyperspektralen Daten, die viele schmale Bänder erfassen, können selbst kleine, aber entscheidende spektrale Unterschiede (z. B. aufgrund des Ölgehalts in Mandeln) erkannt werden, die eine eindeutige Klassifizierung ermöglichen. Mit multispektralen Daten, die nur wenige Bänder haben, gehen diese feinen Unterschiede verloren, was die Unterscheidung erschwert oder unmöglich macht.
Einige anspruchsvolle Vorverarbeitungsmethoden, wie die Berechnung von Derivaten oder Glättungsverfahren wie Savitzky-Golay, funktionieren am besten mit kontinuierlichen Spektren, die von Hyperspektralsensoren geliefert werden, aber nicht von multispektralen Sensoren.
Die Wahl zwischen multispektral und hyperspektral hängt stark von der spezifischen Anwendung und dem erforderlichen Detailgrad ab. Wenn die spektralen Anforderungen bekannt und relativ einfach sind (z. B. Unterscheidung von gesunder und kranker Vegetation anhand bekannter Indizes), kann eine Multispektralkamera ausreichen. Wenn jedoch eine sehr genaue Materialidentifizierung erforderlich ist, die spektralen Signaturen komplex sind oder die benötigten Spektralbänder unbekannt sind, bietet eine Hyperspektralkamera die notwendige Detailtiefe und Flexibilität. Hyperspektralkameras sind in der Regel teurer und erfordern mehr Rechenleistung, können aber durch die freie Auswahl von Bändern im Nachhinein so konfiguriert werden, dass sie wie eine Multispektralkamera arbeiten – umgekehrt ist dies nicht möglich.
Die legendäre Multispektralkamera MKF 6
Ein bemerkenswertes historisches Beispiel für eine Multispektralkamera, die im Weltraum eingesetzt wurde, ist die MKF 6. Entwickelt und hergestellt im VEB Carl Zeiss Jena in der Deutschen Demokratischen Republik (DDR) in Zusammenarbeit mit der Sowjetunion, war sie ihrer Zeit technologisch weit voraus und galt als beste Weltraumkamera ihrer Ära.
Die MKF 6 war mit sechs hochauflösenden Objektiven ausgestattet, die gleichzeitig sechs Bilder in sechs verschiedenen, spezifischen Spektralbereichen auf 70 mm breite Filme aufnahmen. Die erfassten Bänder lagen zwischen 460 nm (Blau) und 860 nm (nahes Infrarot). Die spektralen Bereiche waren:
- 460–500 nm (Blau)
- 520–560 nm (Grün)
- 580–620 nm (Gelb-Orange)
- 640–680 nm (Orange-Rot)
- 700–740 nm (Rot)
- 780–860 nm (nahes Infrarot)
Eine besondere Herausforderung bei der Entwicklung war die Notwendigkeit, dass alle sechs Objektive trotz unterschiedlicher Spektralbereiche absolut den gleichen Abbildungsmaßstab und keinerlei Verzeichnung aufwiesen. Dazu wurden neuartige Objektive und ein aufwendiges Zentrierverfahren bei der Fertigung entwickelt.
Die Kamera wog 175 kg und konnte aus einer Flughöhe von 350 km Geländestreifen von etwa 225 km Breite und 155 km Länge mit einer Auflösung von 10–20 m erfassen. Um die Bildqualität bei Aufnahmen aus dem Orbit zu sichern, verfügte die MKF 6 über einen Bewegungsmechanismus, der den Kamerarahmen während der Belichtung in Flugrichtung verschob, um die Bahnbewegung des Satelliten auszugleichen und Bildverwischung zu vermeiden.
Der erste Einsatz der MKF 6 im Weltraum erfolgte im September 1976 an Bord des sowjetischen Raumschiffs Sojus 22, das speziell für diese Mission modifiziert wurde. Kosmonauten fertigten etwa 2500 Aufnahmen großer Teile der UdSSR und des gesamten DDR-Territoriums an. Eine überarbeitete Version, die MKF 6M, kam später auf den Raumstationen Saljut 6, Saljut 7 und Mir zum Einsatz. Sie wurde auch in Flugzeugen für Bodenaufnahmen verwendet.
Parallel zur Kamera wurde der Multispektralprojektor MSP-4 entwickelt, ein Farbmischprojektor, der es ermöglichte, die sechs Einzelbilder der verschiedenen Spektralbänder übereinander zu projizieren und mit unterschiedlichen Filtern zu kombinieren, um Pseudo-Farbbilder zu erzeugen und die multispektralen Informationen visuell auszuwerten.
Das Projekt MKF 6 war für die DDR von großer Bedeutung und ebnete vielen Forschungsinstituten den Weg zur kosmischen und luftgestützten Fernerkundung. Die gewonnenen Daten wurden für vielfältige Zwecke genutzt, darunter die Suche nach Bodenschätzen, die Beurteilung land- und forstwirtschaftlicher Flächen, die Kartografierung, die Umweltforschung und sogar militärische Aufklärung. Elf Kameras dieses Typs wurden insgesamt gebaut. Die Erfahrungen und Technologien der MKF 6 flossen in spätere Entwicklungen und internationale Weltraummissionen im Rahmen des Interkosmos-Programms ein.
Vorteile der Nutzung von Multispektralkameras
Die Hauptvorteile der Multispektralbildgebung ergeben sich aus der Fähigkeit, Informationen jenseits des sichtbaren Lichts zu erfassen:
- Erweiterte Wahrnehmung: Sie machen unsichtbare Eigenschaften von Objekten und Umgebungen sichtbar.
- Materialcharakterisierung: Sie ermöglichen die Identifizierung und Unterscheidung von Materialien anhand ihrer einzigartigen spektralen Signaturen.
- Früherkennung: In Anwendungen wie der Landwirtschaft können Probleme (Krankheiten, Stress) oft in den nicht sichtbaren Spektralbändern erkannt werden, bevor sie im sichtbaren Bereich auftreten.
- Effizienzsteigerung: In der Präzisionslandwirtschaft führen sie zu gezielterem Einsatz von Ressourcen und somit zu Kosteneinsparungen und höherer Effizienz.
- Umweltmonitoring: Sie liefern wertvolle Daten zur Überwachung des Zustands von Ökosystemen und zur Erkennung von Umweltveränderungen oder Verschmutzungen.
Häufig gestellte Fragen (FAQs)
Was kann eine Multispektralkamera sehen, was eine normale Kamera nicht sieht?
Eine Multispektralkamera kann Licht im nahen Infrarot (NIR), mittleren Infrarot (MIR) oder thermischen Infrarot (TIR) sowie in spezifischen, schmalen Bändern des sichtbaren Lichts erfassen. Normale Kameras erfassen nur breite Bänder im sichtbaren roten, grünen und blauen Bereich. Die Multispektralkamera kann so z. B. den Gesundheitszustand von Pflanzen anhand ihrer Infrarot-Reflexion beurteilen oder bestimmte Mineralien oder Materialien erkennen, die im sichtbaren Licht unsichtbar sind.
Warum werden Multispektralkameras auf Drohnen eingesetzt?
Drohnen bieten eine flexible, kostengünstige und einfach zu bedienende Plattform für die Datenerfassung aus geringer Höhe. Sie können gezielt über bestimmte Felder oder Gebiete fliegen und hochauflösende multispektrale Bilder liefern, die für Anwendungen wie die Präzisionslandwirtschaft, Umweltüberwachung oder Kartierung benötigt werden, ohne dass teure Flugzeuge oder Satelliten erforderlich sind.
Ist eine Multispektralkamera besser als eine Wärmebildkamera?
Sie sind nicht direkt besser, sondern dienen unterschiedlichen Zwecken. Eine Multispektralkamera erfasst die Reflexion und Emission in verschiedenen Spektralbändern zur Materialidentifizierung und Zustandserkennung. Eine Wärmebildkamera erfasst ausschließlich die thermische Infrarotstrahlung zur Messung von Temperaturen. Je nach Anwendung ist die eine oder die andere Kamera besser geeignet, oder es werden beide in Kombination eingesetzt.
Was ist der Hauptunterschied zwischen Multispektral- und Hyperspektralkameras?
Der Hauptunterschied liegt in der Anzahl und Breite der erfassten Spektralbänder. Multispektralkameras haben weniger (typischerweise 3-10), breitere Bänder. Hyperspektralkameras haben sehr viele (oft über 100), sehr schmale, zusammenhängende Bänder. Hyperspektrale Kameras liefern detailliertere spektrale Signaturen, die eine feinere Unterscheidung von Materialien ermöglichen.
Wofür wurde die historische MKF 6 Kamera verwendet?
Die MKF 6 wurde hauptsächlich für die Fernerkundung der Erde aus dem Weltraum (auf Raumschiffen wie Sojus 22 und Raumstationen wie Saljut und Mir) sowie aus Flugzeugen verwendet. Ihre multispektralen Aufnahmen dienten wissenschaftlichen und praktischen Zwecken, insbesondere in der DDR und UdSSR, darunter Kartierung, Land- und Forstwirtschaft, Geologie und Umweltüberwachung.
Fazit
Multispektralkameras sind leistungsstarke Werkzeuge, die unser Verständnis der Welt um uns herum erweitern, indem sie unsichtbare Informationen zugänglich machen. Ihre Fähigkeit, Licht in spezifischen Wellenlängen jenseits des sichtbaren Spektrums zu erfassen, eröffnet revolutionäre Möglichkeiten in einer Vielzahl von Bereichen, von der Optimierung der Nahrungsmittelproduktion bis zur detaillierten Umweltanalyse. In Kombination mit modernen Plattformen wie Drohnen sind sie zu einem unverzichtbaren Bestandteil der modernen Fernerkundung geworden. Obwohl Hyperspektralkameras eine noch höhere Detailtiefe bieten, sind Multispektralkameras oft eine kostengünstigere und technisch weniger anspruchsvolle Lösung für viele wichtige Anwendungen, was ihre fortwährende Relevanz in Wissenschaft, Industrie und darüber hinaus sichert.
