Stellen Sie sich vor, Sie könnten die Perspektive in Ihren Bildern mühelos korrigieren und die Schärfe genau dort platzieren, wo Sie sie haben möchten, unabhängig von der Blende. Dies ist keine Magie, sondern das Ergebnis der Anwendung des Scheimpflug-Prinzips, einer mächtigen Technik, die vor allem in Verbindung mit Balgenkameras oder spezialisierten Tilt/Shift-Objektiven genutzt wird.

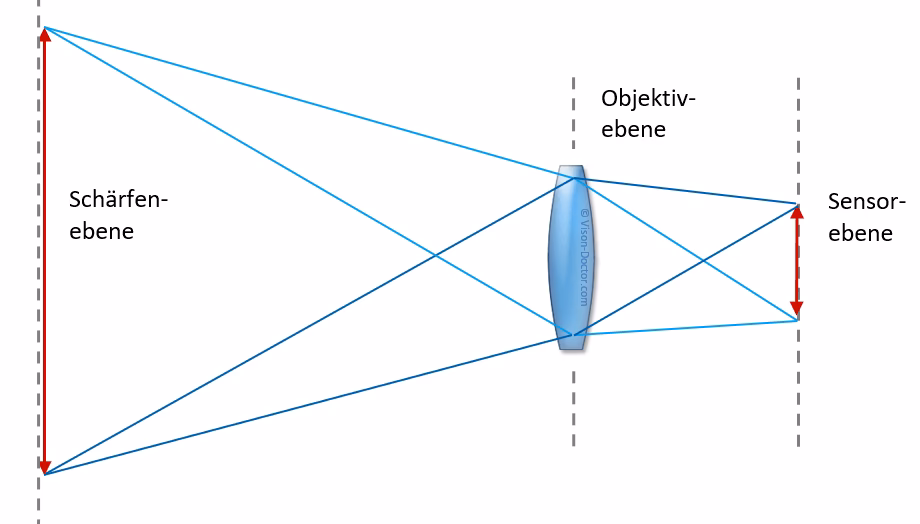

Dieses Prinzip ermöglicht es Fotografen, die traditionelle Einschränkung der Schärfeebene zu überwinden. Normalerweise liegen bei einer Kamera die Filmebene (oder der Sensor), die Objektivebene und die Schärfeebene parallel zueinander. Dies bedeutet, dass Objekte, die nicht parallel zur Kamera ausgerichtet sind, nur in einem begrenzten Bereich scharf abgebildet werden. Das Scheimpflug-Prinzip bricht diese Parallelität auf, indem es erlaubt, die Objektiv- oder Filmebene zu neigen (Tilt) oder zu verschieben (Shift), wodurch sich die Schärfeebene dreht.
Was genau ist das Scheimpflug-Prinzip?

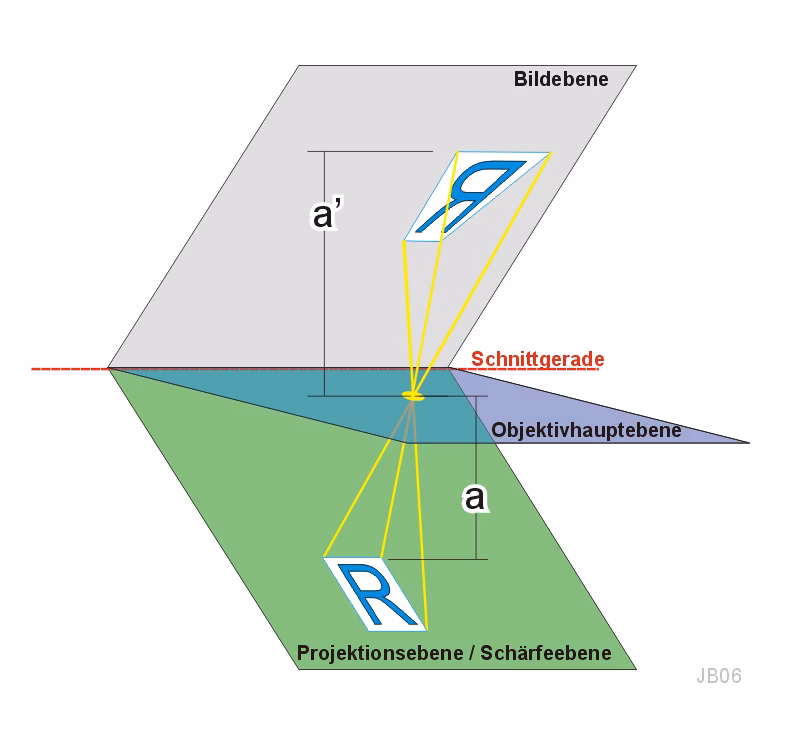

Das Scheimpflug-Prinzip, benannt nach Theodor Scheimpflug, einem österreichischen Kartographen, der es zur Korrektur von Schrägaufnahmen aus der Luft nutzte, besagt im Kern Folgendes: Wenn sich die Objektivebene, die Bildebene (Sensor/Film) und die Schärfeebene nicht parallel zueinander befinden, dann schneiden sich diese drei Ebenen in einer einzigen Linie im Raum. Diese Schnittlinie wird oft als die 'Scheimpflug-Linie' oder 'Scharnierlinie' bezeichnet. Durch das Neigen (Tilten) des Objektivs oder der Filmebene kann diese Schnittlinie und damit die Schärfeebene beliebig im Raum positioniert werden.
In der Fotografie bedeutet dies, dass wir die Schärfeebene so drehen können, dass sie mit einem Objekt zusammenfällt, das schräg zur Kamera steht. Anstatt nur einen schmalen Streifen des Objekts scharf abzubilden (wie es bei parallelen Ebenen der Fall wäre), können wir die gesamte Fläche scharf stellen, selbst bei weit geöffneter Blende. Dies ist ein enormer Vorteil gegenüber der herkömmlichen Methode, bei der man stark abblenden muss, um die Schärfentiefe zu erhöhen, was oft zu längeren Belichtungszeiten und potenzieller Beugungsunschärfe führt.
Vorteile des Scheimpflug-Prinzips in der Fotografie
Die Anwendung des Scheimpflug-Prinzips mittels Balgenkameras oder Tilt/Shift-Objektive bietet zwei Hauptvorteile:
- Perspektivkorrektur: Die Möglichkeit, das Objektiv oder die Filmebene zu verschieben (Shift), erlaubt es, die Kamera parallel zum Motiv auszurichten (z. B. ein Gebäude) und dennoch den oberen oder unteren Teil des Motivs zu erfassen, ohne die Kamera nach oben oder unten neigen zu müssen. Das Ergebnis sind Bilder ohne stürzende Linien – vertikale Linien bleiben vertikal.
- Steuerung der Schärfeebene: Durch das Neigen (Tilt) des Objektivs oder der Filmebene kann die Schärfeebene gedreht werden. Dies ist das Kernelement des Scheimpflug-Prinzips im Hinblick auf die Schärfe. Es ermöglicht, Objekte, die sich über große Entfernungen erstrecken, vollständig scharf abzubilden, selbst wenn sie schräg zur Kamera positioniert sind.
Perspektivkorrektur (Vermeidung stürzender Linien)
Ein häufiges Problem in der Architekturfotografie ist die sogenannte „stürzende Linien“ oder „Keystoning“. Wenn man mit einer normalen Kamera ein hohes Gebäude von unten fotografiert, muss man die Kamera nach oben neigen. Dies führt dazu, dass die vertikalen Linien des Gebäudes im Bild nach oben hin zusammenlaufen, was den Eindruck erweckt, das Gebäude würde nach hinten kippen oder „stürzen“. Dies geschieht, weil die Objektivebene nicht parallel zur Ebene des Motivs (der Fassade des Gebäudes) ist.

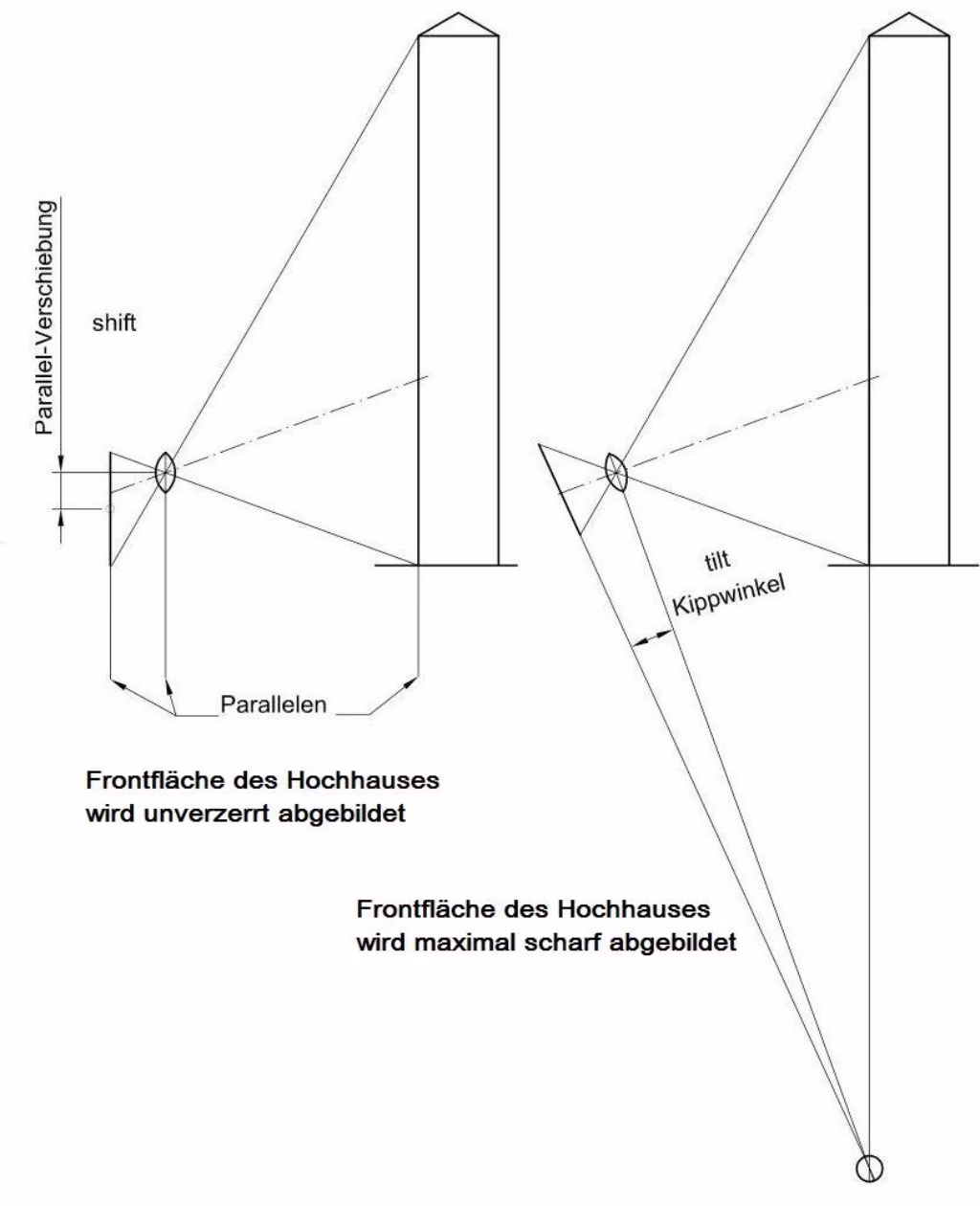

Mit einer Balgenkamera oder einem Tilt/Shift-Objektiv kann dieses Problem in der Kamera gelöst werden. Man richtet die Kamera so aus, dass die Filmebene (und idealerweise auch die Objektivebene) parallel zur Gebäudefassade ist. Um dennoch den oberen Teil des Gebäudes zu erfassen, verschiebt man einfach das Objektiv nach oben (Shift-Bewegung). Da die Kamera und das Motiv parallel bleiben, werden die vertikalen Linien korrekt parallel abgebildet. Dies ist eine präzise Methode, die das Ergebnis direkt in der Aufnahme liefert, im Gegensatz zur nachträglichen Korrektur in der Bildbearbeitung, die oft mit Qualitätsverlusten oder dem Beschneiden des Bildes einhergeht.
Steuerung und Ausdehnung der Schärfeebene
Der andere zentrale Aspekt des Scheimpflug-Prinzips ist die Kontrolle über die Schärfeebene. Bei einer normalen Kamera ist die Schärfeebene immer parallel zum Sensor ausgerichtet. Die Schärfentiefe (der Bereich vor und hinter der Schärfeebene, der ebenfalls akzeptabel scharf erscheint) hängt von der Blende, der Brennweite und der Entfernung ab. Bei großen Kameras mit längeren Brennweiten ist die Schärfentiefe selbst bei kleinen Blenden oft begrenzt.
Durch das Neigen (Tilten) der Objektivebene oder der Filmebene gemäß der Scheimpflug-Bedingung kann die Schärfeebene gedreht werden. Dies ist besonders nützlich in der Landschaftsfotografie oder Produktfotografie, wo man möglicherweise ein Objekt scharf abbilden möchte, das sich von sehr nah bis sehr fern erstreckt, wie z. B. eine Reihe von Blumen im Vordergrund und dahinterliegende Berge.
Ein praktisches Vorgehen in der Landschaftsfotografie, wie es von erfahrenen Fotografen mit Balgenkameras angewendet wird, beinhaltet oft das Neigen der Filmebene. Zuerst fokussiert man auf das am weitesten entfernte Objekt (oft unendlich). Dann neigt man die obere Kante der Kamera (die Filmebene) leicht nach hinten (zum Fotografen hin), bis der nächstgelegene Vordergrund auf der Mattscheibe scharf erscheint. Man arretiert die Rückstandarte (mit der Filmebene) in dieser Position und fokussiert erneut auf das weiteste Objekt. Dieses Verfahren kann wiederholt werden, um die Schärfeebene optimal an die Szene anzupassen. Wichtig ist, dass die Neigung der Rückstandarte zwar die Schärfeebene dreht, aber auch die Form des abgebildeten Objekts verändert, was in der Landschaftsfotografie für künstlerische Effekte genutzt werden kann, aber für Architekturaufnahmen ungeeignet ist (dort neigt man üblicherweise die Frontstandarte).
Mit einem Tilt/Shift-Objektiv für Kleinbild- oder Mittelformatkameras sind die Bewegungen in der Regel auf das Objektiv beschränkt (Neigen und Verschieben der Frontstandarte). Dies ermöglicht zwar die Perspektivkorrektur und die Drehung der Schärfeebene, aber nicht die Formveränderung durch Neigung der Rückstandarte, da diese Kameras keine flexible Rückstandarte haben.
Werkzeuge zur Anwendung des Prinzips
Das Scheimpflug-Prinzip wird hauptsächlich mit zwei Arten von Kamerasystemen angewendet:
- Großformat-Balgenkameras: Diese Kameras (z. B. 4x5 Zoll oder größer) verfügen über flexible Balgen, die es ermöglichen, die Frontstandarte (mit dem Objektiv) und die Rückstandarte (mit dem Film/Sensor) unabhängig voneinander zu neigen (Tilt), zu schwenken (Swing), zu verschieben (Shift) und anzuheben/absenken (Rise/Fall). Sie bieten die größte Flexibilität bei der Anwendung des Scheimpflug-Prinzips und der Perspektivkorrektur.
- Tilt/Shift-Objektive: Diese Spezialobjektive für Mittelformat- oder Kleinbild-/Vollformat-Digitalkameras haben eingebaute Mechanismen, die es erlauben, das Objektiv relativ zur Kamera zu neigen (Tilt) und zu verschieben (Shift). Sie bringen einige der Fähigkeiten von Balgenkameras auf kleinere Formate, sind aber in ihren Bewegungen oft limitierter als eine vollwertige Balgenkamera.
Praktische Beispiele und Überlegungen
Die Anwendung des Scheimpflug-Prinzips erfordert Übung und Verständnis für die Zusammenhänge. Ein Beispiel aus der Praxis zeigt dies deutlich: Beim Fotografieren eines Waldes mit Farnen im Vordergrund und Espen im Hintergrund wollte der Fotograf die Farne von nah bis fern scharf abbilden. Durch das Tilten der Rückstandarte konnte die Schärfeebene so gedreht werden, dass sie entlang des steilen Berghangs verlief, auf dem die Farne wuchsen. Die Farne waren von direkt vor der Kamera bis ins Unendliche messerscharf. Allerdings drehte sich dadurch die Schärfentiefe in eine vertikale Richtung. Die Espenstämme, die vertikal im Bild verliefen, wurden nach oben hin zunehmend unschärfer. Die Schärfeebene verlief durch die Farne, aber nicht durch die gesamte Höhe der Bäume.
Dieses Beispiel zeigt, dass die Anwendung des Prinzips auch unbeabsichtigte Folgen haben kann und dass man genau verstehen muss, wie sich die Schärfeebene im Raum verhält. In der Landschaftsfotografie kann die gezielte Platzierung der Schärfeebene, z. B. um einen Vordergrund hervorzuheben und den Hintergrund weicher zu gestalten (oder umgekehrt), ein starkes gestalterisches Werkzeug sein.
Ein weiteres Beispiel für die Nutzung der gedrehten Schärfeebene ist die Landschaftsfotografie in White Sands, New Mexico. Dort wollte der Fotograf jedes einzelne Gipsgranulat von nah bis fern scharf abbilden, was durch das Tilten der Schärfeebene entlang der Dünenoberfläche erreicht wurde.
Obwohl einige Perspektivkorrekturen auch in der Nachbearbeitung am Computer möglich sind, bevorzugen viele Fotografen die Anwendung des Scheimpflug-Prinzips in der Kamera. Sie sehen dies als Teil des kreativen Prozesses und als Möglichkeit, das gewünschte Ergebnis direkt während der Aufnahme zu erzielen.
Vergleich der Methoden zur Perspektivkorrektur
Die Korrektur stürzender Linien (Keystoning) kann auf verschiedene Weisen erfolgen:
| Methode | Werkzeug | Vorteile | Nachteile | Scheimpflug-Prinzip beteiligt? |
|---|---|---|---|---|
| In-Kamera Korrektur (Shift) | Balgenkamera, Tilt/Shift-Objektiv | Kein Qualitätsverlust, Ergebnis direkt sichtbar, präzise | Spezialausrüstung benötigt, erfordert Kenntnis der Kamerabewegungen | Ja (Shift ist eine der Bewegungen auf Kameras/Objektiven, die das Prinzip anwenden) |
| In-Kamera Korrektur (Höhe) | Hohe Position (Leiter, Gebäude) | Kein Spezialobjektiv nötig | Oft unpraktisch oder unmöglich | Nein (Kameraebenen bleiben parallel) |
| Post-Processing | Software (z. B. Photoshop) | Keine Spezialausrüstung bei der Aufnahme nötig, flexibel | Qualitätsverlust, Bildbeschnitt notwendig, weniger präzise als optische Korrektur | Nein (wird digital simuliert) |
Dieses Prinzip ist auch in anderen Bereichen der Optik und Bildgebung relevant, beispielsweise in bestimmten augenmedizinischen Geräten (wie der Pentacam), die das Scheimpflug-Prinzip nutzen, um detaillierte Schnittbilder des vorderen Augenabschnitts zu erstellen, indem sie die Schärfeebene durch das Auge rotieren lassen.
Häufig gestellte Fragen zum Scheimpflug-Prinzip
Was ist der Unterschied zwischen Tilt und Shift?
Tilt bezieht sich auf das Neigen des Objektivs oder der Filmebene um eine horizontale oder vertikale Achse. Dies wird verwendet, um die Schärfeebene zu drehen (Anwendung des Scheimpflug-Prinzips für die Schärfe). Shift bezieht sich auf das Verschieben des Objektivs oder der Filmebene parallel zur Sensor-/Filmebene. Dies wird hauptsächlich zur Perspektivkorrektur (Vermeidung stürzender Linien) verwendet, ohne die Kamera neigen zu müssen.
Kann ich das Scheimpflug-Prinzip mit einer normalen Kamera anwenden?
Nein, mit einer normalen Kamera, bei der Objektiv- und Filmebene fixiert und parallel zueinander sind, können Sie das Scheimpflug-Prinzip nicht direkt anwenden, um die Schärfeebene zu drehen oder die Perspektive optisch zu korrigieren. Sie können die Schärfentiefe nur durch Abblenden erhöhen oder Perspektivverzerrungen nachträglich in der Bildbearbeitung korrigieren.
Ist das Scheimpflug-Prinzip dasselbe wie Schärfentiefe?
Nein, es ist nicht dasselbe. Die Schärfentiefe ist der Bereich vor und hinter der Schärfeebene, der bei gegebener Blende, Brennweite und Entfernung akzeptabel scharf erscheint. Die Schärfeebene selbst ist die einzige Ebene, die perfekt scharf abgebildet wird. Das Scheimpflug-Prinzip ermöglicht es Ihnen, die Lage und Ausrichtung dieser Schärfeebene zu ändern, während die Schärfentiefe immer noch ein Bereich um diese gedrehte Ebene herum ist, dessen Dicke von den gleichen Faktoren abhängt wie bei einer normalen Kamera.
Warum sollte ich eine Balgenkamera oder ein Tilt/Shift-Objektiv verwenden, wenn ich Perspektive und Schärfe in Photoshop korrigieren kann?
Die optische Korrektur in der Kamera mit den Prinzipien des Scheimpflug-Prinzips bietet eine höhere Bildqualität, da keine Interpolation oder Skalierung wie bei digitaler Korrektur erforderlich ist. Stürzende Linien werden ohne Qualitätsverlust korrigiert. Die Steuerung der Schärfeebene in der Kamera ermöglicht zudem kreative Effekte und eine präzise Kontrolle, die durch einfaches Abblenden oder nachträgliche Bearbeitung nicht immer in gleicher Weise erreicht werden kann. Es ist auch für viele Fotografen ein befriedigenderer Prozess, das Bild bereits in der Kamera so nah wie möglich am finalen Ergebnis zu gestalten.
Ist die Anwendung des Scheimpflug-Prinzips schwierig?
Die Anwendung erfordert Übung und ein grundlegendes Verständnis der optischen Prinzipien. Insbesondere bei Balgenkameras mit ihren vielfältigen Bewegungen kann es komplex sein, die gewünschte Wirkung zu erzielen. Tilt/Shift-Objektive für kleinere Formate sind oft einfacher zu handhaben, aber die korrekte Anwendung für optimale Ergebnisse erfordert dennoch Übung.
Das Scheimpflug-Prinzip ist ein faszinierendes und mächtiges Werkzeug in der Hand des kundigen Fotografen. Es eröffnet neue kreative Möglichkeiten und erlaubt eine technische Präzision, die mit herkömmlicher Ausrüstung nicht möglich ist. Ob mit einer traditionellen Balgenkamera oder einem modernen Tilt/Shift-Objektiv, das Beherrschen dieses Prinzips kann Ihre Fotografie auf ein neues Niveau heben.
