Der Kameraverschluss ist eines der fundamentalsten Elemente jeder Kamera. Er steuert, wie lange Licht auf den Sensor oder Film trifft, und beeinflusst damit maßgeblich die Belichtung eines Bildes sowie die Darstellung von Bewegung. Ein tiefes Verständnis des Verschlusses und seiner verschiedenen Typen ist entscheidend, um kreative Kontrolle über Ihre Fotos zu erlangen.
Verschlusszeit und Verschlusszeitpriorität
Die Verschlusszeit, auch Belichtungszeit genannt, ist die Dauer, für die der Verschluss geöffnet bleibt. Eine kurze Verschlusszeit friert schnelle Bewegungen ein, während eine lange Verschlusszeit Bewegungsunschärfe erzeugt oder bei wenig Licht mehr Licht einfängt.
In der Fotografie gibt es verschiedene Belichtungsmodi, die dem Fotografen unterschiedliche Grade der Kontrolle bieten. Einer dieser Modi ist die Verschlusszeitpriorität. In diesem Modus wählt der Fotograf manuell eine bestimmte Verschlusszeit aus. Die Kamera misst dann das verfügbare Licht und wählt automatisch eine passende Blenden- und ISO-Einstellung, um eine korrekte Belichtung für die gewählte Verschlusszeit zu gewährleisten. Dies ist nützlich, wenn die Kontrolle über die Bewegungsschärfe (oder -unschärfe) das Hauptziel ist, zum Beispiel bei Sportaufnahmen oder Langzeitbelichtungen von Wasserfällen.
Die Haupttypen: Schlitzverschluss vs. Zentralverschluss
Historisch und technisch gesehen gibt es zwei primäre Arten von mechanischen Verschlüssen, die in Kameras zum Einsatz kommen: den Schlitzverschluss (oft auch als Brennebeneverschluss bezeichnet) und den Zentralverschluss (auch Lamellenverschluss genannt). Beide haben ihre eigenen Mechanismen, Vor- und Nachteile, die sich auf die Leistung der Kamera in verschiedenen Situationen auswirken.

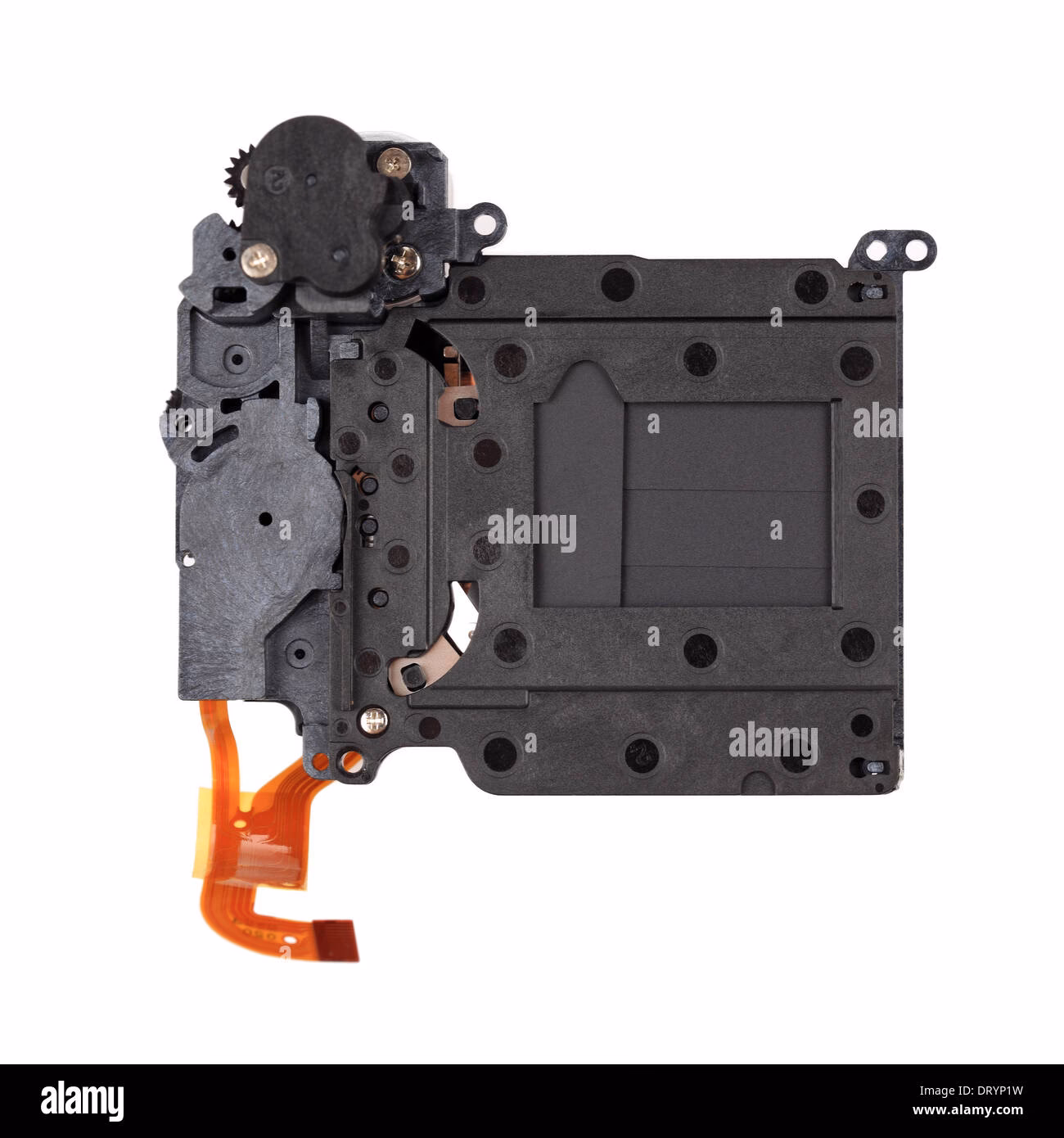

Der Schlitzverschluss (Brennenebeneverschluss)
Der Schlitzverschluss befindet sich direkt vor der Sensorebene (oder der Filmebene bei analogen Kameras). Sein Mechanismus besteht typischerweise aus zwei Vorhängen (oder Lamellen), die sich über die Sensorebene bewegen. Bei längeren Verschlusszeiten öffnet sich der erste Vorhang komplett, und nach Ablauf der gewählten Zeit schließt sich der zweite Vorhang. Bei sehr kurzen Verschlusszeiten bewegt sich der zweite Vorhang bereits, bevor der erste Vorhang die gesamte Sensorebene freigegeben hat. Dies erzeugt einen schmalen Schlitz zwischen den Vorhängen, der über die Sensorebene wandert und sie so in einem sehr kurzen Zeitfenster belichtet.
Es gibt Variationen dieses Prinzips, wie den rotierenden Schlitzverschluss oder den Trommel-Schlitzverschluss, die ebenfalls auf einem über die Bildebene wandernden Schlitz basieren, aber unterschiedliche mechanische Umsetzungen nutzen (z. B. eine rotierende Metallscheibe oder eine Trommel mit Schlitzen). Kameras wie die Olympus PEN (Halbformat-SLR) verwendeten rotierende Schlitzverschlüsse, während Panon Widelux und KMZ Horizont (Panorama-Filmkameras) Trommel-Schlitzverschlüsse nutzten, um relativ verzerrungsfreie Ultraweitwinkel-Panoramaaufnahmen zu ermöglichen.
Schlitzverschlüsse sind aufgrund ihres Wander-Schlitz-Mechanismus im Allgemeinen die schnellsten mechanischen Verschlüsse und werden nur von rein elektronischen Verschlüssen in Digitalkameras übertroffen. Sie sind der vorherrschende Mechanismus in SLRs und Messsucherkameras mit Wechselobjektiven, da sie es dem Objektiv ermöglichen, näher an der Bildebene zu sitzen. Außerdem decken Schlitzverschlüsse als Teil ihrer Funktion den lichtempfindlichen Bereich der Kamera ab, wenn nicht fotografiert wird. Ein großer wirtschaftlicher Vorteil ist, dass der Verschluss im Kameragehäuse und nicht in jedem einzelnen Objektiv verbaut ist.
Nachteile des Schlitzverschlusses
Trotz ihrer Vorteile haben Schlitzverschlüsse einige signifikante Nachteile:
- Blitzsynchronzeit: Schlitzverschlüsse haben eine harte Obergrenze für die Verschlusszeit, bei der sie vollständig mit einem Blitz synchronisieren können. Diese Geschwindigkeit wird durch die minimale Zeit bestimmt, in der die Vorhänge die gesamte Bildebene gleichzeitig geöffnet lassen, ohne sich auf den schmalen Schlitz zu verlassen. Bei den meisten Filmkameras mit Stoffverschlüssen liegt diese Geschwindigkeit bei 1/60 Sekunde, während einige moderne SLRs mit 1/125 Sekunde oder schneller arbeiten können. Diese Grenze wird als Blitzsynchronzeit bezeichnet. Wenn Sie eine Verschlusszeit wählen, die kürzer als die Blitzsynchronzeit ist, während Sie einen Standardblitz verwenden, wird nur ein Teil des Bildes korrekt belichtet. Dies liegt daran, dass die meisten Blitzgeräte extrem schnell zünden (z. B. um 1/12.000 Sekunde). Der Schlitz des Verschlusses kann nicht die gesamte Bildebene überqueren, bevor das Blitzlicht erloschen ist, was einen Teil des Bildes unterbelichtet lässt. Fotografen, die bei der Verwendung von Blitzgeräten mit Schlitzverschlüssen auf hohe Verschlusszeiten angewiesen sind, investieren manchmal in spezielle Blitzgeräte, die eine längere Gesamtleuchtdauer haben oder schnell hintereinander mehrmals zünden (High-Speed-Synchronisation, HSS).
- Rolling-Shutter-Effekt: Ein weiterer Nachteil ist der sogenannte Rolling-Shutter-Effekt. Dies ist eine Verzerrung, die Kameras mit Schlitzverschlüssen unter bestimmten Bedingungen beim Fotografieren sich schnell bewegender Motive erzeugen können. Da der wandernde Schlitz verschiedene Teile des Sensors zu leicht unterschiedlichen Zeiten belichtet, können sich schnell bewegende Objekte während der Belichtung verformen. Man sieht dies beispielsweise bei sich drehenden Rädern, die eiförmig erscheinen, oder bei schrägen Linien bei Schwenks. Moderne Schlitzverschlüsse haben oft vertikal laufende Vorhänge, was den Rolling-Shutter-Effekt minimiert, da die meisten Schwenks und schnellen Bewegungen auf horizontaler Ebene stattfinden. Wenn das nicht hilft, lautet der Top-Tipp für solche Kameras, die Ausrichtung der Kamera so zu ändern, dass die Bewegungsrichtung des Verschlussvorhangs senkrecht zur Bewegungsrichtung des Objekts ist.
- Geräusch und Verwacklung: Zusätzlich zu den oben genannten Punkten neigen Schlitzverschlüsse dazu, deutlich lauter zu sein und mehr Kameraverwacklungen zu verursachen als Zentralverschlüsse. Dies liegt oft am Design von Spiegelreflexkameras, das das Bewegen eines relativ schweren Spiegels erfordert, bevor ein Foto aufgenommen wird. Aber auch die Verschlusskonstruktion selbst, die das Bewegen eines Satzes relativ großer Vorhänge in eine einzige Richtung beinhaltet, trägt dazu bei, insbesondere im Vergleich zur besser ausbalancierten Bewegung der Lamellen eines Zentralverschlusses.
Der Zentralverschluss (Lamellenverschluss)
Zentralverschlüsse sind in ihrer grundlegenden Funktionsweise leichter zu verstehen. Sie bestehen aus einer oder mehreren Lamellen, die sich (praktisch sofort) öffnen und für eine festgelegte Zeit geöffnet bleiben – normalerweise ein Bruchteil einer Sekunde. Nach Ablauf der festgelegten Verzögerung schließen sich die Lamellen wieder.
Einfache Zentralverschlüsse mit einer einzelnen Lamelle können preiswerte und relativ einfache Geräte sein, die oft in Einweg- oder billigen Plastikkameras verwendet werden. Diese Art von Verschluss hat normalerweise einen sehr begrenzten Geschwindigkeitsbereich, oft nur eine Geschwindigkeit, typischerweise um eine Hundertstelsekunde.
Mehrlamellen-Zentralverschlüsse hingegen sind komplexe mechanische Geräte. Diese Verschlüsse bestehen aus mehreren Lamellen, die synchron arbeiten, während sie sich schnell öffnen und schließen. Die meisten Zentralverschlüsse, die man findet, sind sogenannte Mittelverschlüsse, was bedeutet, dass sie sich zwischen den Linsenelementen in der Nähe der Blendenlamellen befinden. Dieses Design stellt sicher, dass es bei höheren Geschwindigkeiten keine Vignettierung gibt.
Einige Kameras verwenden ihren Zentralverschluss auf kuriose Weise anstelle der Blende. Zum Beispiel macht die Polaroid SX-70 dies, indem sie ihre Lamellen bis zur maximalen Irisgröße der eingestellten Blende öffnet, bevor sie sich wieder schließen.
Es ist wichtig zu beachten, dass 'Lamellenverschluss' (Leaf Shutter) sich auf die Schlüsselkomponente (Lamellen) bezieht, während 'Schlitzverschluss' (Focal-Plane Shutter) den Standort (in der Nähe der Brennebene) beschreibt. Technisch könnte man einen Lamellenverschluss in der Nähe der Brennebene oder einen Rolljalousieverschluss in der Nähe des Objektivzentrums haben, aber diese Designs sind nicht üblich.
Vorteile des Zentralverschlusses
Im Gegensatz zu Schlitzverschlüssen können Zentralverschlüsse mit Blitz bei jeder Verschlusszeit synchronisieren. Sie sind tendenziell leiser und verursachen praktisch keine Kameraverwacklungen, was bedeutet, dass Sie Fotos mit längeren Belichtungszeiten ohne Stativ aufnehmen können (innerhalb der Grenzen der Handhaltbarkeit). Zentralverschlüsse können auch kompakter gebaut werden, wie es bei der winzigen Minolta TC-1 der Fall ist.
Nachteile des Zentralverschlusses
Die meisten Zentralverschlüsse können nicht schneller als 1/500 Sekunde auslösen. Obwohl es einige Ausnahmen von dieser Regel gibt (wie die Minolta TC-1, Minolta V2 und einige Hasselblad-Objektive), gibt es oft Nachteile bei ihren Designs, die das Fotografieren mit kleineren Blenden erfordern (da die Verschlusslamellen nicht genug Zeit haben, sich vollständig zu öffnen).
Kameras mit Wechselobjektiven, die Zentralverschlüsse verwenden, haben oft individuelle Zentralverschlüsse in jedem Objektiv, was das System erheblich teurer in der Herstellung macht.
Alternativ können Zentralverschlüsse im Kameragehäuse in der Nähe der Brennebene platziert werden. Dies begrenzt jedoch den Bereich der möglichen Brennweiten und die maximale Blende. Ein Grund für diese Einschränkung ist die Tatsache, dass bei höheren Verschlusszeiten das Zentrum des Bildes relativ länger belichtet wird als die Seiten, was zu Vignettierung führen kann. Wenn der Verschluss nahe der Blende innerhalb des Objektivs platziert wird, wird diese Verzerrung verhindert, da eine kleinere Öffnung auf dieser Ebene nur eine größere Schärfentiefe erzeugt.
Es gibt Diskussionen darüber, inwieweit Zentralverschlüsse die Schärfentiefe oder Bildqualität bei höheren Geschwindigkeiten beeinflussen. Einige legen nahe, dass es eine wahrnehmbare und günstige Qualität gegenüber Schlitzverschlüssen gibt. Diese Behauptung zu überprüfen, ist jedoch komplex und hängt von vielen Faktoren ab.
Vergleich: Schlitzverschluss vs. Zentralverschluss
Um die Unterschiede zwischen den beiden Hauptverschlusstypen zu verdeutlichen, werfen wir einen Blick auf ihre Eigenschaften im direkten Vergleich:
| Merkmal | Schlitzverschluss | Zentralverschluss |
|---|---|---|
| Position | Im Kameragehäuse, nahe Sensor/Film | Meist im Objektiv, nahe Blende |
| Maximale Verschlusszeit | Sehr schnell (bis zu 1/8000 Sekunde oder kürzer mechanisch, elektronisch noch schneller) | Typischerweise langsamer (oft bis zu 1/500 Sekunde) |
| Blitzsynchronzeit | Begrenzt (oft 1/60 - 1/250 Sekunde), erfordert HSS für schnellere Zeiten | Synchronisiert bei allen Verschlusszeiten |
| Geräuschpegel | Lauter | Leiser |
| Kameraverwacklung | Kann signifikant sein, besonders bei SLRs | Gering bis nicht vorhanden |
| Rolling-Shutter-Effekt | Möglich, besonders bei schnellen Bewegungen quer zur Verschlussbewegung | Nicht vorhanden |
| Kosten bei Wechselobjektiven | Günstiger pro Objektiv (Verschluss ist im Gehäuse) | Teurer pro Objektiv (Verschluss ist im Objektiv) |
| Designkomplexität | Komplex (Vorhangmechanismus) | Komplex (Lamellenmechanismus, besonders mehrlamellig) |
Die Wahl des Verschluss-Systems
Es gibt Situationen, in denen ein bestimmtes Verschlussdesign besser abschneidet als das andere. Ihre Entscheidung für oder gegen einen Kameratyp, der einen bestimmten Verschluss verwendet, mag jedoch weniger wichtig sein als Ihr Verständnis der Einschränkungen Ihres Systems. Verfügbare Objektive, Kamerasteuerungen und Ergonomie spielen in der Regel eine größere Rolle für die Praktikabilität und Attraktivität einer Kamera.
Wenn Sie eine Präferenz für eine der beiden Arten entwickeln (meine ist der Lamellentyp), gibt es clevere Designs, die Ihnen helfen können, einige der inhärenten Nachteile zu überwinden. Zum Beispiel ausgewogene moderne Schlitzverschlüsse, die Kameraverwacklungen verhindern, oder ultraschnelle Zentralverschlüsse.
Häufig gestellte Fragen zum Kameraverschluss
Was ist die Blitzsynchronzeit?
Die Blitzsynchronzeit ist die schnellste Verschlusszeit, bei der der gesamte Sensor (oder Film) gleichzeitig vom Blitzlicht beleuchtet wird. Bei Schlitzverschlüssen ist dies die längste Zeit, die der Verschluss komplett geöffnet ist, bevor der zweite Vorhang zu schließen beginnt. Bei schnelleren Verschlusszeiten ist der Verschluss nur als schmaler Schlitz geöffnet, der über den Sensor wandert, und ein kurzer Blitz würde nur einen Teil des Bildes belichten. Zentralverschlüsse synchronisieren bei jeder Geschwindigkeit, da sie sich für die gesamte Belichtungsdauer komplett öffnen.
Was ist der Rolling-Shutter-Effekt?
Der Rolling-Shutter-Effekt tritt bei Schlitzverschlüssen auf, wenn der Sensor nicht auf einmal, sondern sequenziell (zeilenweise) belichtet wird. Bei schnellen Bewegungen des Motivs oder der Kamera während dieser sequenziellen Belichtung kann es zu Verzerrungen kommen, da verschiedene Teile des Bildes zu leicht unterschiedlichen Zeitpunkten aufgenommen werden. Zum Beispiel können vertikale Linien schräg erscheinen oder sich drehende Objekte verformt werden.
Welcher Verschluss ist besser?
Es gibt keinen absolut 'besseren' Verschluss. Die Wahl hängt von den fotografischen Anforderungen ab. Zentralverschlüsse sind ideal für Blitzfotografie bei jeder Geschwindigkeit und Situationen, in denen leises Auslösen und minimale Verwacklung wichtig sind. Schlitzverschlüsse bieten in der Regel höhere maximale Verschlusszeiten, was nützlich ist, um sehr schnelle Bewegungen bei viel Licht einzufrieren, und sind wirtschaftlicher bei Wechselobjektivsystemen. Das Verständnis der Stärken und Schwächen beider Typen ist wichtiger als eine pauschale Bewertung.
Fazit
Der Kameraverschluss ist mehr als nur ein Mechanismus, der Licht blockiert. Er ist ein mächtiges Werkzeug, das, wenn es verstanden wird, Ihnen hilft, Belichtung und Bewegung gezielt zu steuern. Ob Sie mit einem Schlitz- oder Zentralverschluss arbeiten, das Wissen um seine Eigenschaften und Einschränkungen ermöglicht es Ihnen, das volle Potenzial Ihrer Kamera auszuschöpfen und die gewünschten kreativen Ergebnisse zu erzielen. Nehmen Sie sich die Zeit, Ihren Verschluss kennenzulernen – Ihre Fotografie wird es Ihnen danken.
