Powerline-Kameras: Überwachung übers Stromnetz

Die Überwachung von Räumen oder Außenbereichen mittels Kameras wird immer beliebter, sei es zur Sicherung des Eigenheims, zur Kontrolle von Geschäftsräumen oder für industrielle Anwendungen. Traditionelle Überwachungssysteme erfordern oft eine aufwendige Verkabelung, entweder für die Stromversorgung oder für die Datenübertragung, insbesondere bei IP-Kameras, die eine Netzwerkverbindung benötigen. Hier bietet die Powerline-Technologie eine interessante Alternative. Sie ermöglicht die Datenübertragung über das bereits vorhandene Stromnetz, was die Installation vereinfachen und den Bedarf an zusätzlichen Netzwerkkabeln reduzieren kann.

In diesem Artikel beleuchten wir, wie Powerline-Kameras funktionieren, wie sie installiert werden, welche Vorteile und Herausforderungen sie bieten und für welche Anwendungsbereiche sie sich eignen. Wir tauchen auch in die technischen Details der Powerline-Kommunikation ein, um Ihnen ein umfassendes Verständnis dieser Technologie zu vermitteln.

Wie funktioniert eine Powerline-Kamera?

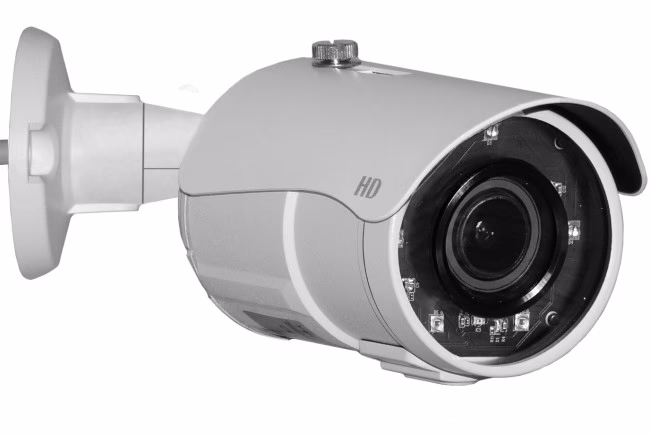

Eine Powerline-Sicherheitskamera ist typischerweise eine IP-Kamera, die nicht direkt an einen Router oder Netzwerkrekorder (NVR) angeschlossen wird, sondern über einen Powerline-Adapter kommuniziert. Das grundlegende Prinzip ist die Nutzung der elektrischen Leitungen im Gebäude als Medium für die Datenübertragung.

Ein Powerline-Kamerasystem besteht im Wesentlichen aus:

• Einer oder mehreren IP-Sicherheitskameras.
• Mindestens zwei Powerline-Adaptern.
• Einem Netzwerkrekorder (NVR) oder einem Computer/Router.

Der Aufbau ist relativ einfach: Ein erster Powerline-Adapter wird in eine Steckdose in der Nähe des NVR oder Routers gesteckt und per Ethernet-Kabel mit diesem verbunden. Ein zweiter Powerline-Adapter wird in eine Steckdose am Standort der Kamera gesteckt und ebenfalls per Ethernet-Kabel mit der Kamera verbunden. Die Kamera zeichnet Videos auf und sendet die Daten über das Ethernet-Kabel an ihren lokalen Powerline-Adapter. Dieser Adapter moduliert das Datensignal auf eine hochfrequente Trägerwelle und speist es in das Stromnetz ein. Das Signal breitet sich über die elektrischen Leitungen aus, bis es vom ersten Adapter in der Nähe des NVR empfangen wird. Dieser Adapter demoduliert das Signal und leitet die Daten per Ethernet-Kabel an den NVR weiter, wo die Aufzeichnungen gespeichert oder verarbeitet werden.

Wenn die Kamera Power over Ethernet (PoE) unterstützt, kann sie über dasselbe Ethernet-Kabel, das sie mit dem Powerline-Adapter verbindet, sowohl mit Strom versorgt als auch vernetzt werden. Andernfalls benötigt die Kamera eine separate Stromversorgung über ein Netzteil.

Die Technologie dahinter: Powerline-Kommunikation

Die Powerline-Kommunikation (PLC), auch bekannt als PowerLAN, nutzt das vorhandene Stromnetz zur Datenübertragung. Dabei werden Datensignale im Hochfrequenzbereich auf die 50-Hz- oder 60-Hz-Stromleitung moduliert. Für die private Nutzung im Bereich des Local Area Network (LAN) werden in der Regel Frequenzbereiche über 1 MHz verwendet, was höhere Datenübertragungsraten ermöglicht als bei Anwendungen wie der Anbindung von Smart Metern, die niedrigere Frequenzen (z. B. 9 kHz bis 1 MHz) nutzen.

Zur Datenmodulation kommt häufig das Orthogonale Frequenzmultiplexverfahren (OFDM) zum Einsatz. Dabei wird das verfügbare Frequenzspektrum in viele schmale Kanäle aufgeteilt, um die Anfälligkeit gegenüber Störungen zu reduzieren und Fehlerkorrekturverfahren zu ermöglichen. Die aufmodulierten Daten werden über die Stromleitung gesendet und vom Empfänger wieder demoduliert.

Im Laufe der Zeit haben sich verschiedene Standards für Powerline-Netzwerke entwickelt. Zu den bekanntesten gehören:

• HomePlug AV / IEEE 1901: Einer der verbreitetsten Standards im Heimbereich. HomePlug AV bot ursprünglich bis zu 200 Mbit/s, während IEEE 1901 (oft auch als HomePlug AV2 bezeichnet) Raten von 600 Mbit/s und später bis zu 1500 Mbit/s ermöglichte. Die Reichweite kann bis zu 300 Meter betragen.
• ITU G.hn: Ein herstellerunabhängiger Standard, der ebenfalls OFDM nutzt und auf die Übertragung über Strom-, Telefon-, Netzwerk- und Kabelfernsehleitungen ausgelegt ist. ITU G.hn verspricht höhere Bruttoraten, teilweise über 2000 Mbit/s (z. B. 2400 MBit/s) und eine größere Reichweite von bis zu 500 Metern.

Ein wichtiger Punkt ist die Inkompatibilität zwischen Adaptern verschiedener Standards. Ein HomePlug/IEEE 1901-Adapter kann nicht mit einem ITU G.hn-Adapter kommunizieren, selbst wenn sie vom selben Hersteller stammen und ähnlich aussehen. Dies kann für Anwender verwirrend sein und muss beim Kauf beachtet werden.

Powerline nutzt in einem Drehstromnetz typischerweise das Adernpaar Phase/Neutralleiter. Moderne Adapter können jedoch auch den Schutzleiter für die Übertragung nutzen, was die Stabilität und Reichweite verbessern kann. Da die Übertragung im Hochfrequenzbereich erfolgt, kann es durch parallel verlegte Leitungen zum Übersprechen kommen, wodurch Signale auch auf anderen Phasen verfügbar sind. Dies geht jedoch oft mit einer Dämpfung einher. Phasenkoppler können eingesetzt werden, um die Signalübertragung zwischen verschiedenen Phasen zu erleichtern.

Vorteile von Powerline-Kamerasystemen

Der Einsatz von Powerline-Technologie für Überwachungssysteme bietet mehrere attraktive Vorteile:

Nahtlose Integration

Ein Powerline-Netzwerk kann nicht nur Kameras, sondern auch andere netzwerkfähige Geräte wie Computer, Drucker, Smart-TVs oder Spielekonsolen einbinden. Es schafft ein vielseitiges Heim- oder Büronetzwerk, das eine stabile und latenzarme Verbindung dort bereitstellt, wo WLAN schwach ist oder Ethernet-Kabel unpraktisch sind. Dies macht es zu einer flexiblen Lösung, die über die reine Kameraüberwachung hinausgeht.

Reduzierter Verkabelungsaufwand

Dies ist wohl der größte Vorteil. Anstatt lange Ethernet-Kabel durch Wände, Decken oder Böden verlegen zu müssen, nutzt ein Powerline-System die bereits existierende elektrische Verkabelung Ihres Gebäudes. Sie benötigen lediglich kurze Ethernet-Kabel, um die Kameras und den NVR/Router mit den nächstgelegenen Steckdosen zu verbinden, in denen die Powerline-Adapter stecken. Dies reduziert den Aufwand, die Kosten und das ästhetische Problem sichtbarer Kabel erheblich.

Kostengünstige Lösung

Die Verlegung umfangreicher Ethernet-Kabel oder die Installation mehrerer WLAN-Repeater oder Mesh-Systeme zur Abdeckung großer Flächen kann teuer sein. Da Powerline auf der vorhandenen elektrischen Infrastruktur aufbaut, entfallen diese Kosten zum Großteil. Die Investition beschränkt sich auf die Powerline-Adapter und die Kameras selbst. Dies macht Powerline zu einer kosteneffektiven Option, insbesondere in Bestandsgebäuden, wo das Verlegen neuer Kabel aufwendig wäre.

Installation und Einrichtung von Powerline-Kameras

Die Installation eines Powerline-Kamerasystems ist im Vergleich zu traditionellen kabelgebundenen Systemen relativ unkompliziert. Es ist eine gute Option für große Häuser oder Gebäude, in denen WLAN-Abdeckung schwierig ist und die Verlegung von Ethernet-Kabeln nicht gewünscht ist.

Installation der Hardware

Zuerst werden die Kameras an den gewünschten Überwachungsorten montiert. Dies kann durch Bohren und Verschrauben an Wänden oder Decken erfolgen. Stellen Sie sicher, dass sich eine elektrische Steckdose in der Nähe befindet.

Anschließend wird ein passend langes Ethernet-Kabel von jeder Kamera zur nächstgelegenen Steckdose geführt. Dieses Kabel wird in den Netzwerkanschluss der Kamera gesteckt.

Der NVR oder Rekorder wird an einem geeigneten Ort platziert, idealerweise in der Nähe einer Steckdose und Ihres Internetanschlusses.

Einrichtung des Powerline-Netzwerks

Stecken Sie den ersten Powerline-Adapter in eine Steckdose in der Nähe Ihres NVR/Routers. Verbinden Sie diesen Adapter dann per Ethernet-Kabel mit dem NVR oder Router.

Stecken Sie die anderen Powerline-Adapter jeweils in eine Steckdose in der Nähe der installierten Kameras. Verbinden Sie nun das von der Kamera kommende Ethernet-Kabel mit diesem Adapter.

Die meisten modernen Powerline-Adapter verbinden sich automatisch miteinander. Für zusätzliche Sicherheit und zur Verhinderung des Zugriffs durch Nachbarn (insbesondere in Mehrfamilienhäusern) können Sie die Adapter koppeln und mit einem sicheren Passwort versehen. Oft geschieht dies durch Drücken einer Sync-Taste an den Adaptern.

Schalten Sie alle Komponenten ein: Kameras, Powerline-Adapter und NVR. Überprüfen Sie am NVR oder über die Kamera-Software, ob die Kameras erkannt werden und Videostreams empfangen werden.

Anwendungsbereiche für Powerline-Kameras

Powerline-Kamerasysteme eignen sich für eine Vielzahl von Überwachungsanforderungen:

Heimsicherheit

Für große Wohnhäuser, mehrstöckige Gebäude oder Häuser mit dicken Wänden, die die WLAN-Signale stark dämpfen, sind Powerline-Kameras eine ausgezeichnete Wahl. Sie ermöglichen eine zuverlässige Netzwerkverbindung für Kameras in Bereichen, die sonst schwer zu verkabeln wären oder in denen die WLAN-Leistung unzureichend ist. So können Sie das gesamte Haus absichern, von der Eingangstür über den Garten bis zum Keller.

Industrielle Überwachung

Industrieanlagen, Lagerhallen oder Produktionsstätten erstrecken sich oft über große Flächen. Das Verlegen von Ethernet-Kabeln quer durch eine Fabrikhalle kann extrem aufwendig und teuer sein. Powerline-Kameras können überall dort installiert werden, wo eine Steckdose vorhanden ist. Dies vereinfacht die Implementierung erheblich. Zudem lässt sich ein Powerline-Netzwerk relativ einfach erweitern und skalieren, wenn zusätzliche Überwachungspunkte benötigt werden. Es bietet eine sowohl zuverlässige als auch kostengünstige Lösung für die industrielle Überwachung.

Smart Cities

Im Kontext von Smart Cities werden Kameras und Sensoren an vielen Orten im Stadtgebiet benötigt, um Daten für Verkehrsmanagement, öffentliche Sicherheit oder Umweltmonitoring zu sammeln. Die Powerline-Technologie kann hier eine Rolle spielen, indem sie die vorhandene städtische Strominfrastruktur für die Datenübertragung nutzt. Dies ermöglicht eine schnellere und einfachere Bereitstellung von Überwachungsnetzwerken über das gesamte Stadtgebiet hinweg, ohne dass ein komplett neues Kommunikationsnetzwerk aufgebaut werden muss.

Herausforderungen und Einschränkungen von Powerline-Kameras

Trotz der attraktiven Vorteile bringt die Nutzung des Stromnetzes für die Datenübertragung auch einige Herausforderungen mit sich:

Elektrische Störungen

Das Stromnetz ist kein ideales Medium für die Hochfrequenz-Datenübertragung. Viele elektrische Geräte im Haushalt oder Betrieb erzeugen „Rauschen“ oder Interferenzen auf den Stromleitungen. Geräte wie Netzteile, Dimmer, Motoren (in Kühlschränken, Klimaanlagen), Mikrowellen oder sogar billige Ladegeräte können Störungen verursachen, die sich negativ auf die Leistung und Stabilität des Powerline-Netzwerks auswirken. Obwohl Powerline-Adapter Techniken zur Rauschunterdrückung und Fehlerkorrektur nutzen, können starke Störquellen die Datenübertragungsrate erheblich reduzieren oder die Verbindung sogar unterbrechen. Die Leistung kann stark variieren, je nachdem, welche Geräte im Stromkreis aktiv sind und wie alt oder die Verkabelung ist.

Bandbreitenbeschränkungen

Die auf der Verpackung von Powerline-Adaptern angegebenen theoretischen Maximalgeschwindigkeiten (z. B. 1200 Mbit/s, 2000 Mbit/s) werden in der Praxis selten erreicht. Die tatsächliche Bandbreite ist oft deutlich geringer, manchmal nur die Hälfte oder weniger der theoretischen Rate. Dies liegt an Faktoren wie der Qualität und dem Alter der elektrischen Leitungen, der Entfernung zwischen den Adaptern, der Anzahl der im Netzwerk aktiven Geräte und den bereits erwähnten elektrischen Störungen. Für die Übertragung hochauflösender Videostreams von mehreren Kameras gleichzeitig kann die verfügbare Bandbreite unter Umständen nicht ausreichen oder zu hoher Latenz führen.

Kompatibilitätsprobleme

Wie bereits erwähnt, sind Powerline-Adapter verschiedener Standards (HomePlug/IEEE 1901 und ITU G.hn) inkompatibel. Auch innerhalb desselben Standards können ältere und neuere Generationen unterschiedliche Leistungsmerkmale aufweisen. Darüber hinaus kann es Kompatibilitätsprobleme zwischen den Powerline-Adaptern und bestimmten Netzwerkgeräten wie NVRs, Routern oder sogar zwischen Adaptern verschiedener Hersteller geben, selbst wenn sie denselben Standard unterstützen. Bestimmte Arten von Steckdosenleisten oder Überspannungsschutzadaptern können ebenfalls die Powerline-Signale blockieren oder stören.

Sicherheit

Obwohl moderne Powerline-Adapter Verschlüsselung (z. B. 128-Bit AES) unterstützen, kann in Mehrfamilienhäusern unter bestimmten Umständen theoretisch ein Signal zu Nachbarn übersprechen, wenn die Stromkreise im selben Gebäude eng gekoppelt sind. Das Setzen eines sicheren, individuellen Netzwerkkennworts bei der Einrichtung ist daher unerlässlich.

Vergleich: Powerline vs. Ethernet vs. WLAN

Um die Position von Powerline-Kameras besser einordnen zu können, lohnt sich ein Vergleich mit den Alternativen:

Zusammenfassend lässt sich sagen: Ein direkter Ethernet-Anschluss bietet die beste Leistung und Zuverlässigkeit, erfordert aber den größten Installationsaufwand und ist am wenigsten flexibel. WLAN ist am flexibelsten bei der Platzierung, kann aber bei Reichweite, Geschwindigkeit und Stabilität limitierend sein. Powerline ist ein guter Kompromiss, wenn Ethernet zu aufwendig ist und WLAN nicht ausreicht. Es nutzt die vorhandene Infrastruktur und bietet eine bessere Leistung als die meisten WLAN-Repeater, ist aber anfällig für Störungen im Stromnetz und erreicht nicht die Leistung von Ethernet.

Häufig gestellte Fragen (FAQs)

1. Ist Powerline besser als Ethernet?

Ein direkter Ethernet-Anschluss ist in Bezug auf Geschwindigkeit, Stabilität und Zuverlässigkeit in der Regel besser als eine Powerline-Verbindung. Ethernet bietet eine dedizierte Verbindung ohne die Störanfälligkeit des Stromnetzes. Powerline ist jedoch einfacher zu installieren und kostengünstiger, insbesondere über längere Distanzen oder in Gebäuden, in denen keine Netzwerkkabel verlegt sind oder werden können.

2. Ist Powerline-Internet sicher?

Moderne Powerline-Adapter verwenden eine starke Verschlüsselung (z. B. 128-Bit AES). Wenn Sie die Adapter richtig koppeln und ein sicheres, individuelles Passwort festlegen, ist die Verbindung geschützt. In Mehrfamilienhäusern kann theoretisch eine Signalübertragung zu Nachbarn stattfinden, wenn keine ausreichende Dämpfung durch den Stromzähler oder die Netzstruktur gegeben ist. Durch die Passwortsicherung wird der unbefugte Zugriff jedoch effektiv verhindert.

3. Ist Powerline besser als ein WLAN-Repeater?

In den meisten Fällen bietet Powerline eine stabilere und schnellere Verbindung als ein WLAN-Repeater oder Extender. WLAN-Repeater empfangen das WLAN-Signal und senden es erneut aus, was oft zu einer Halbierung der Bandbreite führt und die Latenz erhöht. Powerline nutzt eine kabelgebundene Infrastruktur (das Stromnetz), was in der Regel zu einer stabileren Verbindung mit geringerer Latenz führt, vorausgesetzt, das Stromnetz selbst ist nicht stark gestört. Für die Überbrückung größerer Distanzen oder in Bereichen mit schlechtem WLAN-Empfang ist Powerline oft die bessere Wahl.

4. Wie weit reicht Powerline?

Die maximale theoretische Reichweite von Powerline-Adaptern über das Stromnetz wird oft mit 300 Metern (für ältere Standards wie HomePlug AV/IEEE 1901) oder bis zu 500 Metern (für neuere Standards wie ITU G.hn) angegeben. Diese Werte beziehen sich auf ideale Laborbedingungen. In der Praxis hängt die tatsächliche Reichweite und Leistung stark von der Qualität und dem Alter der elektrischen Verkabelung, der Anzahl der Steckdosen und Sicherungskästen, die das Signal durchlaufen muss, sowie von elektrischen Störungen ab. In einem typischen Wohnhaus deckt Powerline in der Regel mehrere Räume oder Stockwerke ab, aber die Leistung kann in den entlegensten Ecken oder über verschiedene Stromkreise hinweg deutlich abnehmen.

Fazit

Powerline-Kamerasysteme stellen eine attraktive Lösung für die Videoüberwachung dar, insbesondere dort, wo die Verlegung von Netzwerkkabeln aufwendig oder unmöglich ist und WLAN-basierte Lösungen an ihre Grenzen stoßen. Sie nutzen die vorhandene elektrische Infrastruktur, was die Installation vereinfacht und die Kosten senkt.

Die Technologie ermöglicht eine flexible und kosteneffektive Vernetzung von Kameras über größere Distanzen innerhalb eines Gebäudes. Sie eignet sich gut für die Absicherung großer Wohnhäuser, Industrieanlagen oder für Anwendungen im Smart-City-Bereich.

Allerdings ist es wichtig, sich der Einschränkungen bewusst zu sein. Elektrische Störungen im Stromnetz können die Leistung und Stabilität beeinträchtigen, und die tatsächlich erreichbare Bandbreite liegt oft deutlich unter den theoretischen Werten. Zudem ist die Kompatibilität zwischen Adaptern verschiedener Standards ein wichtiger Punkt, der beim Kauf berücksichtigt werden muss.

Wenn Sie sich für Powerline-Kameras entscheiden, wählen Sie zuverlässige Powerline-Adapter von bekannten Herstellern, die denselben Standard unterstützen, und überprüfen Sie die Kompatibilität mit Ihren Kameras und Ihrem NVR. Mit der richtigen Planung und Auswahl kann ein Powerline-Kamerasystem eine effiziente und unkomplizierte Lösung für Ihre Überwachungsbedürfnisse sein.
