Kubische Spline-Interpolation erklärt

In der Welt der Datenanalyse und Modellierung ist es oft notwendig, eine glatte Kurve durch eine Reihe von gemessenen oder bekannten Datenpunkten zu zeichnen. Dieser Prozess wird als Interpolation bezeichnet. Während einfache Methoden wie die lineare Interpolation Punkte mit geraden Linien verbinden, was zu unschönen Knicken führen kann, streben wir oft nach einer ästhetisch ansprechenderen und mathematisch glatteren Repräsentation. Eine gängige und beliebte Methode hierfür ist die Verwendung von Splines, insbesondere von kubischen Splines.

Kubische Splines bieten eine elegante Lösung, um Datenpunkte zu verbinden und gleichzeitig eine hohe „Glattheit“ der resultierenden Kurve zu gewährleisten. Sie werden in vielen Bereichen eingesetzt, von der Computergrafik über das Ingenieurwesen bis hin zu wissenschaftlichen Simulationen. Doch wie funktionieren sie genau, und haben sie auch Nachteile?

Was sind Kubische Splines?

Ein kubischer Spline ist im Wesentlichen eine zusammengesetzte Kurve, die aus einzelnen kubischen Polynomsegmenten besteht. Für eine gegebene Menge von n+1 Datenpunkten (x₀, y₀), (x₁, y₁), ..., (xn, yn) wird zwischen jedem Paar benachbarter Punkte (xi, yi) und (xi+1, yi+1) ein eigenes kubisches Polynom Pi(x) definiert.

Jedes dieser Polynome Pi(x) ist ein Polynom dritten Grades der Form Pi(x) = aix³ + bix² + cix + di. Die Herausforderung und das „Geheimnis“ der kubischen Spline-Interpolation liegen darin, die Koeffizienten (ai, bi, ci, di) für jedes Segment so zu bestimmen, dass die gesamte Kurve, die sich aus all diesen Segmenten zusammensetzt, bestimmte Glattheitsbedingungen erfüllt.

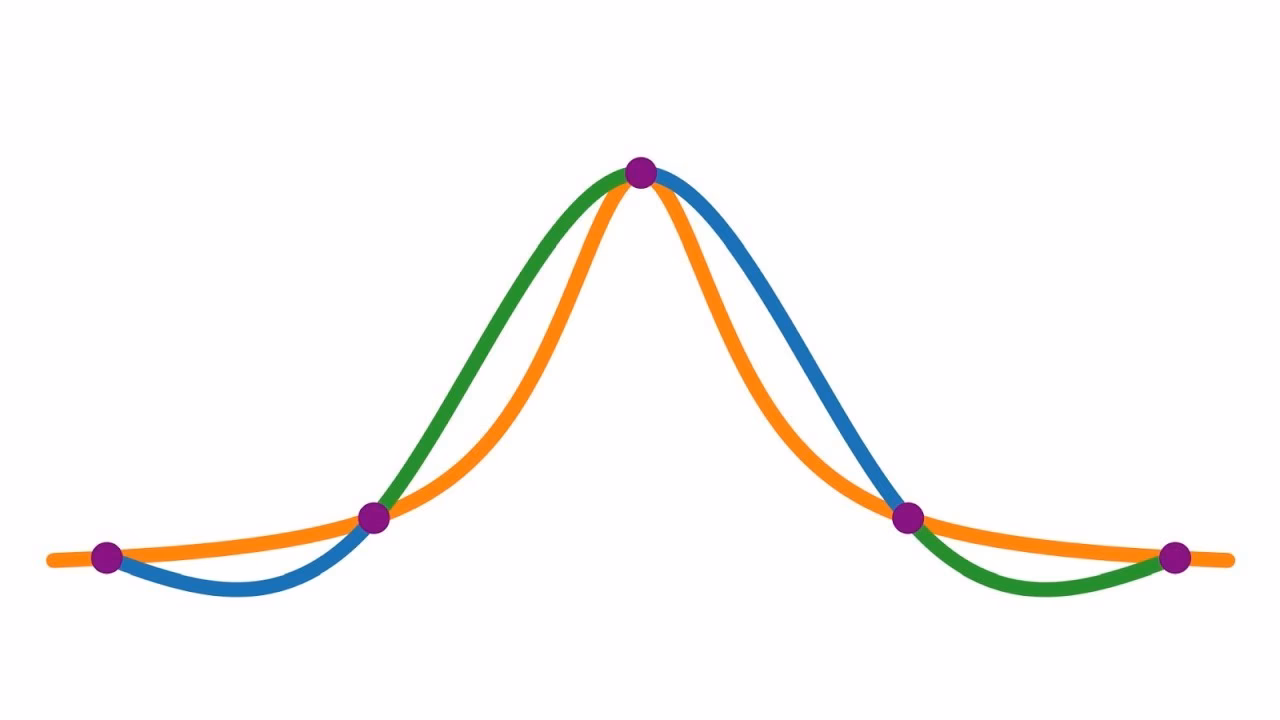

Wie funktioniert die kubische Spline-Interpolation?

Der Kern des kubischen Spline-Algorithmus besteht darin, die kubischen Polynomsegmente Pi(x) so zu konstruieren, dass sie nicht nur die gegebenen Datenpunkte interpolieren, sondern auch an den Übergangsstellen zwischen den Segmenten – den x-Werten der Datenpunkte (Knoten) – nahtlos ineinander übergehen. Die wichtigsten Bedingungen, die erfüllt sein müssen, sind:

1. Interpolationsbedingung: Jedes Polynomsegment muss die beiden Datenpunkte an seinen Enden durchlaufen. Das bedeutet, für das Segment Pi(x) zwischen (xi, yi) und (xi+1, yi+1) gilt: Pi(xi) = yi und Pi(xi+1) = yi+1.
2. Stetigkeit der ersten Ableitung (Steigung): An jedem inneren Datenpunkt (Knoten) muss die Steigung des auslaufenden Segments gleich der Steigung des einlaufenden Segments sein. Das bedeutet: Pi'(xi+1) = Pi+1'(xi+1) für i = 0, ..., n-2. Diese Bedingung stellt sicher, dass die Kurve keine „Knicke“ aufweist und die Steigung an den Knoten stetig ist.
3. Stetigkeit der zweiten Ableitung (Krümmung): Bei den gebräuchlichsten Formen kubischer Splines, den sogenannten „natürlichen“ Splines, wird zusätzlich gefordert, dass die zweite Ableitung an jedem inneren Knoten stetig ist: Pi''(xi+1) = Pi+1''(xi+1) für i = 0, ..., n-2. Diese Bedingung sorgt für eine besonders hohe Glattheit der Kurve, da auch die Krümmung stetig ist.

Zusätzlich zu diesen Bedingungen werden sogenannte Grenzbedingungen an den beiden Endpunkten der gesamten Datenreihe (x₀ und xn) benötigt, um das System eindeutig lösbar zu machen. Es gibt verschiedene Arten von Grenzbedingungen, die zu unterschiedlichen Spline-Typen führen:

• Freie Splines (Natürliche Splines): Die häufigste Art. Hier wird die zweite Ableitung an den Endpunkten auf Null gesetzt: P₀''(x₀) = 0 und Pn-1''(xn) = 0. Dies bedeutet, dass die Krümmung an den Enden Null ist, ähnlich wie bei einem flexiblen Lineal, das an den Enden lose aufliegt.
• Geklemmte Splines (Clamped Splines): Bei diesem Typ kann der Benutzer die erste Ableitung (Steigung) an den Endpunkten vorgeben: P₀'(x₀) = y₀' und Pn-1'(xn) = yn'. Dies ist nützlich, wenn man Informationen über die Steigung der zugrundeliegenden Funktion an den Rändern hat.

Die Bestimmung der Koeffizienten für all diese Polynomsegmente erfordert die Lösung eines Systems linearer Gleichungen, das aus den oben genannten Bedingungen abgeleitet wird. Für n+1 Punkte gibt es n Segmente, und jedes Segment hat 4 Koeffizienten, also insgesamt 4n Unbekannte. Die Bedingungen liefern genügend Gleichungen, um diese Unbekannten zu bestimmen.

Wie oft ist ein kubischer Spline stetig differenzierbar?

Basierend auf den Konstruktionsbedingungen ist ein kubischer Spline, der die Stetigkeit der ersten Ableitung an den inneren Knoten garantiert (Pi'(xi+1) = Pi+1'(xi+1)), mindestens einmal stetig differenzierbar (C¹-stetig) über den gesamten Definitionsbereich der Interpolation.

Standardmäßige kubische Splines, insbesondere die natürlichen Splines, erfüllen zusätzlich die Bedingung der stetigen zweiten Ableitung (Pi''(xi+1) = Pi+1''(xi+1)). Dies macht sie zweimal stetig differenzierbar (C²-stetig). Dies ist eine sehr wünschenswerte Eigenschaft für viele Anwendungen, da sie eine hohe Glattheit der Kurve garantiert.

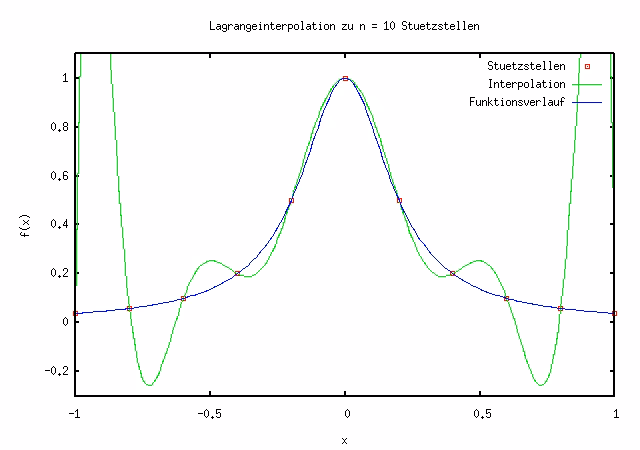

Was sind die Nachteile der kubischen Spline-Interpolation?

Obwohl kubische Splines für ihre Glattheit und gute Interpolationsleistung bekannt sind, haben sie auch signifikante Nachteile, insbesondere unter bestimmten Bedingungen:

Einer der Hauptnachteile ist ihre Empfindlichkeit gegenüber der Skalierung der unabhängigen Variable (der x-Werte). Wenn die x-Werte sehr groß sind und/oder der Abstand zwischen benachbarten x-Werten ebenfalls groß ist, kann der kubische Spline-Algorithmus sehr instabil werden. Dies führt zu:

• Instabilität und Oszillationen: Bei großen x-Werten und spärlichen Datenpunkten kann die interpolierte Kurve unerwartete und starke Schwingungen aufweisen. Dies bedeutet, dass die Interpolation zwischen den Punkten sehr ungenau werden kann, mit Abweichungen um Größenordnungen von den erwarteten Werten.
• Abhängigkeit von der horizontalen Skalierung: Die Qualität der Interpolation hängt stark von der Skalierung der x-Achse ab. Eine einfache Multiplikation der x-Werte mit einem großen Faktor kann die Interpolationsergebnisse drastisch verschlechtern.

Ein weiterer kritischer Nachteil ist ihre schlechte Eignung für die Extrapolation.

Warum Extrapolation mit kubischen Splines problematisch ist

Die Grenzbedingungen, die für die Eindeutigkeit des Splines an den Endpunkten erforderlich sind, beeinträchtigen die Extrapolation erheblich. Sie sind darauf ausgelegt, die Glattheit *innerhalb* des Datenbereichs zu gewährleisten, nicht aber das Verhalten *außerhalb* dieses Bereichs vorherzusagen.

• Freie Splines: Die Bedingung der zweiten Ableitung von Null an den Endpunkten (P₀''(x₀) = 0, Pn-1''(xn) = 0) führt dazu, dass die Steigung an diesen Punkten ein lokales Minimum oder Maximum hat. Dies resultiert oft in einem linearen oder sich schnell abflachenden Verhalten außerhalb der Daten, das selten dem tatsächlichen Trend der zugrundeliegenden Daten folgt.
• Geklemmte Splines: Wenn die erste Ableitung an den Endpunkten auf Null gesetzt wird (z.B. um einen lokalen Extrempunkt zu erzwingen), werden die Endpunkte zu lokalen Minima oder Maxima der Interpolationsfunktion. Diese Bedingung wurde gewählt, um die Form der Kurve *innerhalb* des Bereichs zu beeinflussen, zerstört aber jeglichen Versuch einer sinnvollen Extrapolation, da die Kurve sofort umkehrt oder abflacht.

In beiden Fällen garantieren die für die Interpolation optimierten Grenzbedingungen praktisch, dass der Spline dem Trend außerhalb des Datensatzes nicht folgt.

Ein Beispiel, das diese Probleme verdeutlicht, stammt aus der Interpolation von Punkten auf einer Karikaturfigur. Bei Verwendung der letzten vier Punkte (siehe Tabelle 1) lieferten sowohl freie als auch geklemmte kubische Splines eine gute Interpolation *zwischen* diesen Punkten. Die Ergebnisse sahen visuell ansprechend und glatt aus, wie es von Splines erwartet wird.

Tabelle 1: Verwendete Datenpunkte aus dem Snoopy-Beispiel.

Versuchte man jedoch, mit diesen Splines über den letzten Punkt hinaus zu extrapolieren, zeigten sich die Probleme deutlich. Die Kurven nahmen ein Verhalten an, das den visuellen Trend der Punkte nicht fortsetzte, was die Unzuverlässigkeit der Extrapolation unterstrich.

Noch gravierender wurden die Probleme, als die x-Werte skaliert wurden, indem sie beispielsweise mit 1000 multipliziert wurden. Selbst für die Interpolation *zwischen* den Punkten zeigten die kubischen Splines starke Oszillationen und Instabilität. Dies demonstriert eindrücklich, dass diese Algorithmen nicht gut für die Interpolation über große horizontale Distanzen geeignet sind.

Anwendungsprobleme: Das Beispiel der Reservoir-Druckmessungen

Die genannten Nachteile haben praktische Auswirkungen in verschiedenen technischen Bereichen. Ein Beispiel, das die Grenzen kubischer Splines klar aufzeigt, ist die Interpolation von gemessenen Reservoir-Drücken in einem Öl- oder Gasfeld. Druckmessungen in solchen Reservoirs werden typischerweise nur ein- oder zweimal pro Jahr oder sogar noch seltener durchgeführt. Einige Felder haben über ein ganzes Jahrzehnt keine Druckaufzeichnungen.

Gleichzeitig wird die Produktionsrate monatlich gemessen. Um Produktionsdaten korrekt zu analysieren und zu prognostizieren, ist es oft notwendig, die Druckwerte auf einer monatlichen Basis zu haben. Dies erfordert eine Interpolation, die zwischen den spärlichen Druckmesspunkten mindestens ein Dutzend Zwischenpunkte liefert. Darüber hinaus ist häufig eine Extrapolation der Druckentwicklung über die Lebensdauer des Reservoirs hinweg erforderlich.

Das Problem ist hierbei, dass die unabhängige Variable, die Zeitachse, sehr groß skaliert ist. Reservoirfelder werden über Jahrzehnte ausgebeutet, was Zeiträume in der Größenordnung von 10³ Tagen oder mehr auf einer Skala bedeutet, die eventuell bei 20.000 Tagen beginnt. Für solche langen Zeiträume und spärlichen Messdaten ist die kubische Spline-Interpolation, wie wir gesehen haben, hochgradig instabil und oszillierend. Die Extrapolation liefert zudem unrealistische und nicht plausible Druckwerte. Offensichtlich ist für solche Systeme ein besseres Interpolationssystem erforderlich.

Eine alternative Interpolationsmethode

Angesichts der Einschränkungen kubischer Splines, insbesondere bei großer Skalierung und für Extrapolationen, gibt es alternative Methoden. Eine solche Methode, die in der Praxis für bestimmte Probleme wie das der Reservoir-Drücke eingesetzt wird, zieht eine kubische Polynomkurve nicht nur durch zwei, sondern durch vier benachbarte Punkte.

Dieser Ansatz berechnet die Parameter (a, b, c, d) eines einzelnen kubischen Polynoms der Form y = ax³ + bx² + cx + d, das optimal durch vier Punkte passt. Während dies nicht die gleiche Art von lokaler Glattheit wie ein Spline gewährleistet (da die Bedingungen an den Knotenpunkten anders sind), zwingt es die kubische Funktion, eine gute Annäherung an die Kurve zu finden, die durch die vier Punkte definiert ist.

Die Vorteile dieser Methode sind signifikant:

• Sie ist stabil gegenüber der Skalierung der unabhängigen Variable. Die Größe der x-Werte oder die Distanz zwischen ihnen beeinflusst die Qualität der Interpolation nicht negativ in gleicher Weise wie bei kubischen Splines.
• Sie ermöglicht realistischere Extrapolationen. Da die Kurve durch vier Punkte gezwungen wird, einen lokalen Trend zu approximieren, setzt sich dieser Trend außerhalb der Punkte in einer plausibleren Weise fort als bei Splines, deren Endbedingungen die Extrapolation verzerren.

Diese alternative Methode ist darauf ausgelegt, für die Interpolation zwischen den mittleren Punkten einer Vierergruppe verwendet zu werden und eine vernünftige Extrapolation zu ermöglichen. Sie passt für jeden Bereich, der interpoliert oder extrapoliert werden soll, ein neues kubisches Polynom an die nächstgelegenen vier relevanten Punkte an.

Allerdings hat auch diese Methode einen Nachteil: Die resultierende interpolierte Kurve ist in der Regel nicht analytisch differenzierbar über den gesamten Bereich, da an den Übergängen zwischen den Bereichen, in denen unterschiedliche Vier-Punkte-Kubiken verwendet werden, die Ableitungen nicht notwendigerweise übereinstimmen.

Um den gesamten Datensatz abzudecken, müssen Regeln für die Ränder und Bereiche mit weniger als vier Punkten definiert werden:

• Wo auf einer Seite keine Punkte mehr vorhanden sind, wird möglicherweise ein konstanter Wert verwendet (z.B. der Wert des letzten Punktes).
• Wo auf beiden Seiten nur ein Punkt vorhanden ist (z.B. am äußersten Rand), könnte eine konstante Steigung verwendet werden, die auf den letzten beiden Punkten basiert.
• Wo auf einer Seite nur ein Punkt vorhanden ist (z.B. am Anfang oder Ende des Datensatzes), könnte eine Parabel durch die letzten/ersten drei Punkte angepasst werden.
• Wo auf beiden Seiten mindestens zwei Punkte vorhanden sind (also insgesamt vier oder mehr Punkte um den Bereich herum), wird die oben beschriebene Kubik durch vier Punkte angepasst.

Dieses alternative System lieferte beispielsweise im Snoopy-Beispiel sowohl eine glatte Interpolation als auch eine deutlich bessere Extrapolation im Vergleich zu den kubischen Splines. Es ist klar, dass für Anwendungen mit großer Skalierung und der Notwendigkeit zuverlässiger Extrapolation andere Methoden als die standardmäßigen kubischen Splines in Betracht gezogen werden müssen.

Zusammenfassung

Kubische Splines sind leistungsstarke Werkzeuge zur Interpolation von Datenpunkten, die durch ihre C¹- (oft sogar C²-) Stetigkeit eine sehr glatte Kurve erzeugen. Sie funktionieren, indem sie kubische Polynome zwischen benachbarten Punkten anpassen und strenge Bedingungen an den Knotenpunkten und Enden (Grenzbedingungen) durchsetzen. Während sie für die Interpolation über moderate Bereiche und mit gut verteilten Daten hervorragend geeignet sind, stoßen sie an ihre Grenzen, wenn die unabhängige Variable eine sehr große Skalierung aufweist oder die Datenpunkte spärlich sind, was zu Instabilität und Oszillationen führen kann. Ihr größter Nachteil liegt jedoch in ihrer Unzuverlässigkeit bei der Extrapolation, bedingt durch die für die Interpolation optimierten Grenzbedingungen. Für Anwendungen, die stabile Interpolation über große Skalen und realistische Extrapolation erfordern, wie z.B. in der Reservoir-Simulation, sind alternative Methoden, die möglicherweise auf der Anpassung von Polynomen an größere Punktmengen basieren, oft die bessere Wahl, trotz möglicher Abstriche bei der analytischen Differenzierbarkeit der Gesamtfunktion.

Häufig gestellte Fragen

Wie lautet die Formel für einen kubischen Spline?
Ein kubischer Spline besteht aus mehreren Polynomsegmenten. Für das Segment zwischen xi und xi+1 lautet die Formel Pi(x) = aix³ + bix² + cix + di. Die spezifischen Koeffizienten (ai, bi, ci, di) werden für jedes Segment durch das Lösen eines Systems linearer Gleichungen bestimmt, das auf den Interpolations- und Glattheitsbedingungen (Stetigkeit der ersten und zweiten Ableitung an den Knoten) sowie den gewählten Grenzbedingungen an den Endpunkten basiert.

Wie funktioniert die kubische Spline-Interpolation?
Die kubische Spline-Interpolation verbindet n+1 Datenpunkte mit n separaten kubischen Polynomen. Diese Polynome werden so berechnet, dass sie nicht nur die Datenpunkte exakt durchlaufen, sondern auch an den Übergangsstellen (den Datenpunkten) glatt ineinander übergehen. Dies wird erreicht, indem die Steigung (erste Ableitung) und typischerweise auch die Krümmung (zweite Ableitung) an diesen Punkten stetig sind. Zusätzliche Bedingungen an den Endpunkten (z.B. zweite Ableitung Null bei natürlichen Splines oder vorgegebene erste Ableitung bei geklemmten Splines) vervollständigen das System zur Bestimmung der Polynomkoeffizienten.

Wie oft ist ein kubischer Spline stetig differenzierbar?
Ein kubischer Spline, der durch die üblichen Konstruktionsbedingungen definiert ist (Interpolation der Punkte, Stetigkeit der ersten Ableitung an den Knoten), ist mindestens einmal stetig differenzierbar (C¹-stetig). Standardmäßige kubische Splines, wie natürliche Splines, die zusätzlich die Stetigkeit der zweiten Ableitung an den inneren Knoten erfüllen, sind zweimal stetig differenzierbar (C²-stetig).

Was sind die Nachteile der kubischen Spline-Interpolation?
Die Hauptnachteile sind die Empfindlichkeit gegenüber der Skalierung der unabhängigen Variable, was bei großen x-Werten oder großen Abständen zwischen Datenpunkten zu Instabilität und Oszillationen führen kann. Ein weiterer wesentlicher Nachteil ist ihre schlechte Eignung für die Extrapolation über den Bereich der gegebenen Datenpunkte hinaus, da die für die Interpolation optimierten Grenzbedingungen das Verhalten der Kurve außerhalb des Datensatzes oft verzerren und unrealistisch machen.
