Die Nacht birgt viele Geheimnisse und Herausforderungen, besonders wenn es ums Sehen geht. Während unsere Augen bei schwindendem Licht schnell an ihre Grenzen stoßen, ermöglichen spezielle Technologien die visuelle Wahrnehmung auch in nahezu völliger Dunkelheit. Nachtsichtgeräte sind solche faszinierenden Hilfsmittel, die von Naturforschern, Jägern, Sicherheitskräften und vielen anderen eingesetzt werden, um das Unsichtbare sichtbar zu machen. Doch wie genau funktionieren diese Geräte, und welche unterschiedlichen Ansätze gibt es, um in der Dunkelheit zu sehen?
Das Herzstück: Der Restlichtverstärker
Das Prinzip des klassischen Nachtsichtgeräts basiert auf der Verstärkung des vorhandenen, auch sehr schwachen Lichts – dem sogenannten Restlicht. Dieses Licht kann von Sternen, dem Mond oder entfernten Lichtquellen stammen. Der zentrale Bestandteil ist eine Bildverstärkeröhre.
Der Prozess der Lichtverstärkung
Stellen Sie sich vor, selbst das kleinste Lichtteilchen (Photon) wird eingefangen und in ein starkes Signal umgewandelt. Genau das passiert in einem Restlichtverstärker:
- Licht einfangen: Eine spezielle Optik sammelt das verfügbare Licht aus der Umgebung und fokussiert es.
- Umwandlung in Elektronen: Das gesammelte Licht trifft auf eine sogenannte Fotokathode. Diese hat die Eigenschaft, bei Lichteinfall Elektronen freizusetzen (photoelektrischer Effekt). Je mehr Licht einfällt, desto mehr Elektronen werden erzeugt.
- Beschleunigung: Die freigesetzten Elektronen werden durch eine hohe elektrische Spannung im Vakuum der Röhre stark beschleunigt.
- Verstärkung (bei Gen 2/3): Bei modernen Geräten (Generation 2 und höher) passieren die Elektronen zusätzlich eine Mikrokanalplatte (MCP). Diese Platte ist ein Netzwerk aus Millionen winziger Röhrchen. Wenn ein Elektron in ein Röhrchen eintritt und auf die beschichtete Wand trifft, löst es dort weitere Elektronen aus (Sekundäremission). Diese werden ebenfalls beschleunigt und lösen ihrerseits wieder neue Elektronen aus – ein Lawineneffekt, der die Anzahl der Elektronen exponentiell vervielfacht (bis zu 50.000-fach).
- Bild erzeugen: Die nun stark vervielfachten und beschleunigten Elektronen treffen auf einen Leuchtschirm (oft aus Phosphor). Beim Aufprall der Elektronen beginnt der Schirm zu leuchten und erzeugt ein sichtbares Bild. Da Phosphor typischerweise im grünen Spektrum leuchtet, erscheinen die Bilder meist grünlich. Einige moderne Röhren verwenden Phosphor, der ein Schwarz-Weiß-Bild erzeugt, was oft als kontrastreicher empfunden wird.
Dieses Verfahren ermöglicht es, selbst aus minimalem Restlicht ein helles, für das menschliche Auge sichtbares Bild zu erzeugen. Wenn das Restlicht nicht ausreicht, kann ein zusätzlicher Infrarot-Aufheller die Szene mit für das menschliche Auge unsichtbarem Infrarotlicht beleuchten, welches die Fotokathode des Geräts aber sehr wohl wahrnimmt und verstärkt.
Die Evolution der Nachtsicht: Gerätegenerationen
Die Technologie der Restlichtverstärkung hat sich über Jahrzehnte weiterentwickelt und wird in verschiedenen Generationen eingeteilt, die sich hauptsächlich in ihrer Leistung, Effizienz und Lebensdauer unterscheiden:
Generation 0
Die Anfänge reichen bis in die 1940er Jahre zurück. Diese frühen Geräte waren Infrarot-Umwandler, die stark auf eine externe Infrarotbeleuchtung angewiesen waren und oft sehr klobig. Sie wurden hauptsächlich militärisch genutzt, beispielsweise in Fahrzeugen während des Zweiten Weltkriegs.
Generation 1
Diese Geräte waren die ersten, die das Restlicht signifikant verstärken konnten, typischerweise um das 1.000- bis 8.000-fache. Sie arbeiten oft nach dem Inverterprinzip und liefern ein meist grünliches Bild mit sichtbarem Rauschen (Körnung) und oft Randunschärfen. Bei sehr geringem Restlicht oder in absoluter Dunkelheit ist ein zusätzlicher Infrarot-Aufheller notwendig, dessen Reichweite die nutzbare Distanz begrenzt. Die Lebensdauer liegt bei etwa 1.000 bis 2.000 Stunden.
Generation 2
Ein Quantensprung war die Einführung der Mikrokanalplatte (MCP). Diese ermöglicht eine deutlich höhere Verstärkung von bis zu 20.000-fach. Das Ergebnis ist ein erheblich helleres, schärferes und rauschärmeres Bild. Die Randunschärfen sind minimiert. Geräte der Generation 2 haben eine deutlich längere Lebensdauer von 10.000 bis 15.000 Stunden. Einige moderne Gen 2 Geräte bieten auch ein angenehmeres Schwarz-Weiß-Bild anstelle des klassischen Grüns.
Generation 3
Diese Generation verbessert die Leistung der Gen 2 durch den Einsatz von Galliumarsenid (GaAs) in der Fotokathode. Dies steigert die Lichtempfindlichkeit und die Verstärkung auf bis zu 50.000-fach. Das Bild ist noch heller, schärfer und zeigt weniger Rauschen. Die Lebensdauer ist vergleichbar mit Gen 2. Diese Geräte sind aufgrund von Exportbeschränkungen, insbesondere aus den USA, in Deutschland oft nicht oder nur schwer erhältlich. Es gibt jedoch hochwertige Geräte der sogenannten Generation 2 Super Plus oder 2.5, die eine vergleichbare Leistung bieten und dem Qualitätsstandard der dritten Generation nahekommen.
Generation 4
Diese Generation ist (oder war) primär dem Militär vorbehalten und nutzt digitale Bildverarbeitung sowie spezielle Sensoren (ebCCDs) zur weiteren Optimierung der Ergebnisse.
Andere Wege, in der Dunkelheit zu sehen: Digital & Thermal
Neben der klassischen Restlichtverstärkung gibt es weitere Technologien, die das Sehen bei Nacht ermöglichen und oft als "Nachtsicht" zusammengefasst werden:
Digitale Nachtsichtgeräte
Anstelle einer Bildverstärkeröhre nutzen diese Geräte hochsensible digitale Sensoren (CCD oder CMOS), ähnlich denen in Digitalkameras, die aber extrem lichtempfindlich sind. Sie sammeln ebenfalls Restlicht und verstärken das elektronische Signal digital. Ein großer Vorteil vieler digitaler Geräte ist die Möglichkeit, bei ausreichender Dämmerung oder Beleuchtung auch Farbbilder zu erzeugen, im Gegensatz zu den meist grünen oder Schwarz-Weiß-Bildern der Röhrengeräte. Zudem können Bilder und Videos einfach auf Speicherkarten aufgezeichnet oder auf externe Rekorder übertragen werden. Die Leistung digitaler Geräte wurde lange Zeit oft mit der Generation 1 der Restlichtverstärker verglichen, wobei die Technologie sich stetig verbessert und moderne digitale Geräte durchaus gute Ergebnisse liefern können.
Wärmebildkameras
Wärmebildgeräte funktionieren nach einem völlig anderen Prinzip: Sie benötigen keinerlei Restlicht, da sie nicht reflektiertes Licht, sondern die Wärmestrahlung (Infrarot im Langwellenbereich, typischerweise 8-14 µm) der Objekte selbst erfassen. Jedes Objekt mit einer Temperatur über dem absoluten Nullpunkt sendet Wärmestrahlung aus. Wärmebildkameras (mit Sensoren wie Mikrobolometer-Arrays) detektieren die Unterschiede in dieser Strahlung und wandeln sie in ein sichtbares Bild um. Dies ist besonders nützlich, um warmblütige Lebewesen, heiße Motoren, Reifenspuren oder Wärmelecks an Gebäuden zu finden, da diese typischerweise eine andere Temperatur als ihre Umgebung haben.
Wärmebildgeräte können Tag und Nacht, auch bei Nebel, Rauch oder leichtem Niederschlag, eingesetzt werden, was ihre Überlegenheit in solchen Bedingungen ausmacht. Sie zeigen keine Details wie Gesichtsmerkmale oder feine Strukturen der Umgebung im Sinne eines optischen Bildes, aber machen Wärmequellen zuverlässig sichtbar. Die Darstellung erfolgt oft in Graustufen (White Hot / Black Hot, wobei warme Objekte hell oder dunkel erscheinen) oder in Falschfarben, die unterschiedliche Temperaturen repräsentieren und die Erkennung von Temperaturunterschieden erleichtern.
Vielfältige Einsatzgebiete der Nachtsichttechnik
Die Fähigkeit, im Dunkeln zu sehen, ist in vielen Bereichen von unschätzbarem Wert:
- Naturbeobachtung und Jagd: Tierbeobachter und Jäger nutzen Restlichtverstärker oder Wärmebildgeräte, um nachtaktive Wildtiere aufzuspüren, zu beobachten und bei der Jagd sicher anzusprechen oder Kitze vor der Mahd zu finden.
- Sicherheit und Überwachung: Polizei, Militär und private Sicherheitsdienste verwenden alle Technologien, um Gelände zu überwachen, Personen aufzuspüren und in dunklen Umgebungen zu operieren, sei es für Patrouillen, Observationen oder taktische Einsätze. Auch zur Beobachtung bestimmter Laserstrahlung können Nachtsichtgeräte eingesetzt werden.
- Rettungseinsätze: Wärmebildkameras sind unverzichtbar bei der Suche nach vermissten Personen, z. B. in unwegsamem Gelände, Trümmern oder nach Bränden zur Lokalisierung von Glutnestern.
- Industrie und Handwerk: Wärmebildtechnik hilft bei der Inspektion von Gebäuden (Wärmelecks), elektrischen Anlagen (Überhitzung von Komponenten), Industrieanlagen (Lecks in Rohren oder Tanks) oder zur Überwachung von Motortemperaturen.
- Fahrzeugtechnik: Nachtsichtsysteme (oft basierend auf Wärmebildtechnik) werden zunehmend in Autos integriert, um die Sicherheit bei Nachtfahrten zu erhöhen, indem sie Personen oder Tiere am Straßenrand früher erkennen.
Wichtiger Hinweis zur Nutzung
Klassische Restlichtverstärker (mit Bildverstärkeröhre) sind extrem empfindlich gegenüber hellem Licht. Sie dürfen niemals bei Tageslicht oder auf helle Lichtquellen (wie Autoscheinwerfer, starke Lampen oder die Sonne) gerichtet verwendet werden, da das helle Licht die empfindliche Fotokathode und die Bildverstärkeröhre irreparabel beschädigen kann. Digitale Nachtsichtgeräte sind hier oft robuster und können meist auch tagsüber genutzt werden, teilweise sogar mit Farbdarstellung.

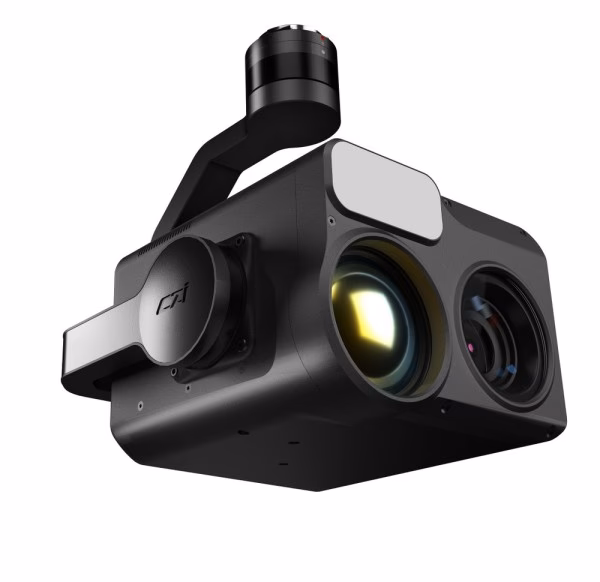

Kostenfaktoren
Die Kosten für Nachtsichtgeräte variieren stark je nach Technologie, Generation, Leistung und Hersteller. Einfache digitale Geräte oder Restlichtverstärker der Generation 1 sind bereits für einige hundert Euro erhältlich. Leistungsfähige Geräte der Generation 2 oder 2 Super Plus sowie professionelle Wärmebildkameras mit hoher Auflösung und Reichweite können jedoch schnell mehrere tausend Euro kosten. Spezielle High-End-Geräte für Behörden mit militärischer Spezifikation können sogar Preise im fünfstelligen Bereich erreichen.
Nützliches Zubehör
Für viele Nachtsichtgeräte gibt es sinnvolles Zubehör, das die Einsatzmöglichkeiten erweitert:
- IR-Aufheller: Zusätzliche, leistungsstärkere Infrarotlampen für mehr Reichweite und Ausleuchtung in absoluter Dunkelheit oder bei sehr geringem Restlicht. Sie können entweder im Gerät integriert sein oder als separates Zubehör montiert werden.
- Vorsatzlinsen: Ermöglichen eine höhere Vergrößerung bei Geräten, die primär für den Nahbereich oder eine geringe Vergrößerung konzipiert sind (z. B. Monokulare für die Bewegung im Gelände).
- Kameraadapter: Zum Anschluss des Nachtsichtgeräts an eine Foto- oder Videokamera zur Dokumentation von Beobachtungen.
- Kopf- oder Helmhalterungen: Ermöglichen den freihändigen Einsatz von monokularen oder binokularen Nachtsichtgeräten.
Technologien im Vergleich
| Merkmal | Restlichtverstärker (Gen 1-3) | Digitale Nachtsicht | Wärmebildkamera |
|---|---|---|---|
| Funktionsprinzip | Verstärkt vorhandenes Restlicht (sichtbar & Nahinfrarot) durch Elektronenvervielfachung in einer Röhre | Verstärkt Restlicht über einen hochempfindlichen digitalen Sensor (CCD/CMOS) | Erfasst die Wärmestrahlung (Langwellen-Infrarot) der Objekte selbst |
| Benötigt Licht? | Ja (Restlicht), ggf. IR-Aufheller für absolute Dunkelheit | Ja (Restlicht), ggf. IR-Aufheller für absolute Dunkelheit | Nein (erfasst Eigenstrahlung der Objekte) |
| Bildquelle | Fluoreszenzschirm (meist grünlich, seltener s/w) | Digitales Display (s/w, oft Farbe bei Tag/Dämmerung) | Display (Graustufen wie White Hot/Black Hot, Falschfarben) |
| Bildinhalt | Verstärktes optisches Bild der Umgebung (Details, Strukturen) | Verstärktes optisches Bild der Umgebung (Details, Strukturen) | Temperaturunterschiede, Umrisse von Wärmequellen |
| Einsatz bei Dunkelheit | Sehr gut (mit/ohne IR) | Gut (mit/ohne IR) | Sehr gut (auch bei Nebel/Rauch/leichtem Bewuchs) |
| Einsatz bei Tag | Nicht möglich (Schaden!) | Meist möglich, oft mit Farbbild | Immer möglich |
| Detailerkennung | Hoch (insb. Gen 2/3 für optische Details) | Mittel bis Gut (Detailgrad kann variieren) | Gering (keine Gesichter, feine Strukturen; nur Wärmequellen) |
| Wärmequellen sichtbar? | Nein (nur reflektiertes Licht wird verstärkt) | Nein (nur reflektiertes Licht wird verstärkt) | Ja (das Hauptmerkmal dieser Technologie) |
| Kosten | Mittel bis Hoch | Niedrig bis Mittel | Hoch |
Häufig gestellte Fragen (FAQ)
Hier beantworten wir einige typische Fragen zu Nachtsichtgeräten:
F: Kann ein Restlichtverstärker in völliger Dunkelheit funktionieren?
A: Ein Restlichtverstärker benötigt prinzipiell Restlicht zum Verstärken. In völliger Dunkelheit, wo absolut kein Licht vorhanden ist (z. B. in einem komplett abgedunkelten Raum), kann er ohne einen zusätzlichen Infrarot-Aufheller kein Bild erzeugen. Mit einem eingebauten oder separaten IR-Aufheller, der Infrarotlicht aussendet, ist die Beobachtung aber auch in absoluter Dunkelheit möglich, begrenzt auf die Reichweite des Aufhellers.
F: Was ist besser für die Sicherheit: Nachtsicht oder Wärmebild?
A: Das hängt stark vom Einsatzzweck ab und was genau Sie sehen möchten. Wärmebildkameras sind unschlagbar, um Personen oder Tiere auch in völliger Dunkelheit, durch Rauch, Nebel oder leichtes Gebüsch hindurch schnell zu entdecken, da sie Wärme erkennen. Sie eignen sich hervorragend zur Detektion. Restlichtverstärker oder digitale Nachtsichtgeräte eignen sich besser, um Details der Umgebung zu erkennen, z. B. zur Identifizierung von Personen oder Objekten, wenn ausreichend Restlicht oder ein IR-Aufheller vorhanden ist. Oft ergänzen sich die Technologien ideal: Wärmebild zum Aufspüren, Nachtsicht zur Identifizierung.
F: Kann man mit einem Nachtsichtgerät auch am Tag etwas sehen?
A: Klassische Restlichtverstärker mit Bildverstärkeröhre dürfen niemals bei Tageslicht oder hellem Licht verwendet werden, da die empfindliche Röhre durch das starke Licht sofort beschädigt werden kann. Dies ist der wichtigste Hinweis zur Handhabung dieser Geräte. Digitale Nachtsichtgeräte hingegen können oft auch tagsüber genutzt werden, viele bieten dann sogar eine Farbdarstellung und sind somit flexibler.
F: Wie hoch sind die Kosten für ein Nachtsichtgerät?
A: Die Preisspanne ist sehr groß und abhängig von der Technologie, der Generation und der Qualität. Einfache Geräte (digitale Nachtsicht oder Restlichtverstärker Gen 1) sind ab einigen hundert Euro erhältlich. Leistungsfähige Restlichtverstärker der Generation 2 oder 2 Super Plus sowie professionelle Wärmebildkameras kosten schnell mehrere tausend Euro. High-End-Geräte für spezielle Anwendungen oder Behörden können noch deutlich teurer sein.
F: Warum sind die Bilder bei Restlichtverstärkern oft grünlich?
A: Das liegt am verwendeten Phosphor auf dem Leuchtschirm der Bildverstärkeröhre. Phosphor, der im grünen Spektrum leuchtet, ist am effizientesten bei der Umwandlung der Elektronenenergie in Licht und das menschliche Auge ist im grünen Bereich am empfindlichsten. Moderne Röhren verwenden manchmal auch weißen Phosphor für ein Schwarz-Weiß-Bild, das von vielen Nutzern als angenehmer empfunden wird.
Fazit
Die Welt der Nachtsichttechnik bietet faszinierende Möglichkeiten, das Unsichtbare sichtbar zu machen und unsere visuellen Fähigkeiten im Dunkeln drastisch zu erweitern. Ob durch die beeindruckende Verstärkung minimalen Lichts bei Restlichtverstärkern, die Flexibilität digitaler Systeme mit optionalen Farbbildern oder die einzigartige Fähigkeit, Wärme zu "sehen" bei Wärmebildkameras – für nahezu jeden Anwendungsbereich, von der Naturbeobachtung über Sicherheit bis hin zu industriellen Inspektionen, gibt es eine passende Lösung. Die Wahl des richtigen Geräts hängt stark von den individuellen Anforderungen, den typischen Lichtverhältnissen des Einsatzortes und natürlich dem Budget ab. Ein fundiertes Verständnis der unterschiedlichen Technologien hilft dabei, die beste Entscheidung zu treffen und sicher in der Dunkelheit zu sehen.
