Unsere Augen sind erstaunlich gut darin, selbst bei extremen Lichtverhältnissen Details in sehr hellen und sehr dunklen Bereichen gleichzeitig wahrzunehmen. Kamerasensoren haben es da deutlich schwerer. Starkes Gegenlicht oder Szenen mit tiefen Schatten und grellen Lichtern stellen eine große Herausforderung dar und führen oft zu über- oder unterbelichteten Bildbereichen, in denen wichtige Informationen verloren gehen. Genau hier kommt eine Technologie ins Spiel, die in der modernen Videotechnik, insbesondere bei Überwachungskameras und Dashcams, von entscheidender Bedeutung ist: Wide Dynamic Range, kurz WDR.
Wenn zum Beispiel durch starkes Gegenlicht hohe Kontrastunterschiede zu Unschärfen oder Detailverlusten führen, kann eine Kamera mit WDR-Funktion diese Probleme ausgleichen und ein ausgewogeneres Bild liefern.
Was bedeutet Dynamischer Bereich?
Bevor wir uns detailliert mit WDR beschäftigen, ist es essenziell, das Konzept des dynamischen Bereichs einer Kamera zu verstehen. Vereinfacht ausgedrückt bezeichnet der dynamische Bereich den Umfang der Lichtintensitäten – vom dunkelsten Schatten bis zum hellsten Lichtpunkt –, den der Sensor einer Kamera in einer einzigen Aufnahme erfassen kann, während gleichzeitig alle feinen visuellen Nuancen und Details erhalten bleiben.
Stellen Sie sich den dynamischen Bereich als die „Bandbreite“ vor, die dem Sensor zur Verfügung steht, um Helligkeitsinformationen zu verarbeiten. Wenn eine Szene einen Helligkeitsunterschied aufweist, der größer ist als die Kapazität des dynamischen Bereichs der Kamera, stößt der Sensor an seine Grenzen. Dies führt unweigerlich zu Bereichen im Bild, die entweder überbelichtet (zu hell, Details gehen verloren, „ausgebrannt“) oder unterbelichtet (zu dunkel, Details in den Schatten verschwinden) sind. In diesen Extrembereichen gehen wichtige visuelle Informationen verloren.
Hochwertige Bildsensoren, wie beispielsweise die Sony STARVIS Sensoren, die oft in Dashcams oder Überwachungskameras verbaut sind, sind in der Lage, ihre Belichtungszeit anzupassen, um Licht zu erfassen und die Bilder entsprechend der Helligkeit der Szene zu optimieren. Eine kurze Belichtungszeit wird in einer hellen Umgebung gewählt, um eine Überbelichtung und Sättigung des Lichtsensors (Photodiode) zu vermeiden. Umgekehrt sorgt eine lange Belichtungszeit in einer dunklen Umgebung dafür, dass genügend Licht eingefangen wird, um Details sichtbar zu machen.
Eine Kamera ohne ausreichenden dynamischen Bereich, insbesondere Modelle, die nicht zur Oberklasse gehören, wird Schwierigkeiten haben, Szenen mit starken Kontrasten korrekt darzustellen. Sie wird entweder sehr helle und überbelichtete Videos oder sehr dunkle und unterbelichtete Videos liefern. Viele solche Kameras haben nicht einmal die Fähigkeit, sich automatisch an die wechselnden Lichtverhältnisse anzupassen. Da ihr dynamischer Bereich sehr klein ist, können sie nur das eine oder das andere Extrem erfassen, aber nicht beides gleichzeitig. Der Bereich vom dunkelsten Punkt kann sich aufgrund des begrenzten dynamischen Bereichs nicht weit genug bis zum hellsten erstrecken; die hellsten und dunkelsten Punkte, die die Kamera erfassen kann, sind also eng miteinander „verbunden“ und können nicht gleichzeitig die Extreme einer kontrastreichen Szene abdecken.
Warum ist WDR bei Kameras so wichtig?

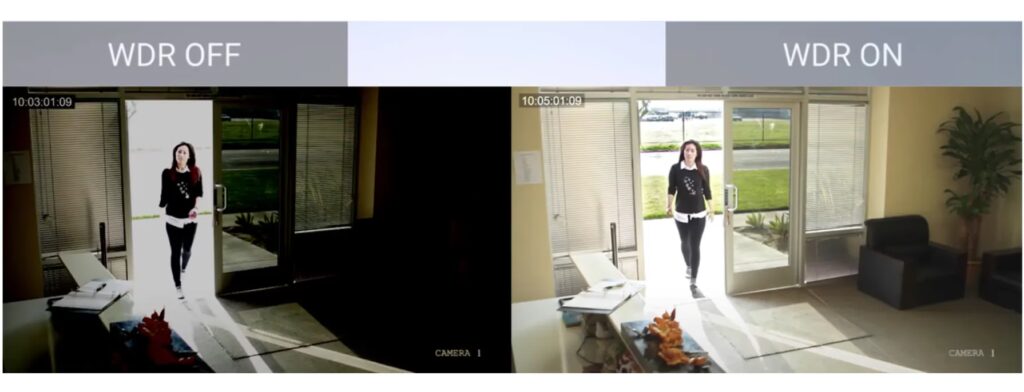

Das Problem des begrenzten dynamischen Bereichs wird in bestimmten Anwendungsszenarien besonders deutlich und kritisch. Überwachungskameras, die einen Eingangsbereich mit hellem Tageslicht von draußen und dunklen Innenbereichen aufnehmen, oder Dashcams, die ständig wechselnden Lichtverhältnissen auf der Straße ausgesetzt sind (Sonne, Schatten, Tunnel, Nacht mit Scheinwerfern), sind hierfür Paradebeispiele. Ohne eine Technologie wie WDR würde die Kamera in solchen Situationen gezwungen sein, einen Kompromiss bei der Belichtung einzugehen, der dazu führt, dass entweder die hellen Bereiche „ausbrennen“ (z.B. der Himmel oder entgegenkommende Scheinwerfer) oder die dunklen Bereiche „absaufen“ (z.B. Gesichter im Schatten oder Details in dunklen Ecken).
Dieser Verlust von Details in über- oder unterbelichteten Zonen kann schwerwiegende Folgen haben. Bei einer Überwachungskamera könnten wichtige Details wie Gesichter, Nummernschilder oder kritische Ereignisse in den Schatten oder im Gegenlicht nicht erkennbar sein. Bei einer Dashcam könnten im entscheidenden Moment eines Unfalls wichtige Beweise, wie die Marke eines Fahrzeugs oder ein Nummernschild, aufgrund von Über- oder Unterbelichtung unbrauchbar sein.
WDR ist also entscheidend, um die Nutzbarkeit der Aufnahmen in realen, oft unkontrollierbaren Lichtsituationen zu gewährleisten. Es erweitert den „nutzbaren“ Dynamikbereich der Kamera, indem es versucht, Informationen aus dem gesamten Helligkeitsspektrum einer Szene zu erfassen und in einem einzigen Bild so darzustellen, dass sowohl helle als auch dunkle Bereiche korrekt belichtet erscheinen und Details sichtbar sind.
Wie funktioniert WDR (Wide Dynamic Range) technisch?
Es gibt verschiedene Methoden, WDR in einer Kamera zu implementieren, aber das zugrundeliegende Prinzip ist, Informationen aus einem breiteren Helligkeitsspektrum zu gewinnen, als es eine einzelne Standardbelichtung erlauben würde. Eine gängige Methode, die auch durch das Beispiel der Belichtungszeit-Anpassung im Input-Text angedeutet wird, ist die Aufnahme mehrerer Bilder mit unterschiedlichen Belichtungen.
Eine Kamera mit dieser Art von WDR nimmt sehr schnell nacheinander zwei oder mehr Bilder derselben Szene auf: ein kurz belichtetes Bild, das die hellen Bereiche korrekt erfasst, ohne dass sie überbelichten, und ein lang belichtetes Bild, das die dunklen Bereiche aufhellt und Details in den Schatten sichtbar macht. Die interne Bildverarbeitungs-Software der Kamera analysiert dann diese verschiedenen Aufnahmen und fügt sie intelligent zu einem einzigen Bild oder Videobild zusammen. Dabei werden die optimal belichteten Pixel aus jeder Aufnahme verwendet – die Details aus den Lichtern vom kurz belichteten Bild und die Details aus den Schatten vom lang belichteten Bild. Das Ergebnis ist ein Bild, das einen deutlich größeren dynamischen Bereich abbildet und sowohl helle als auch dunkle Bereiche gleichzeitig gut belichtet darstellt.
Andere WDR-Technologien nutzen spezielle Sensoren, die in der Lage sind, gleichzeitig Informationen aus unterschiedlichen Belichtungszeiten für jeden Pixel zu erfassen oder eine höhere native Dynamik aufweisen. Unabhängig von der genauen technischen Umsetzung ist das Ziel stets dasselbe: den Kontrastumfang des aufgenommenen Bildes zu erweitern, um Detailverluste in Extrembereichen zu minimieren.
WDR vs. HDR: Gibt es einen Unterschied?
Im Kontext von Kameras und Bildverarbeitung hört man oft auch den Begriff HDR (High Dynamic Range). Während die Grundidee, den Kontrastumfang zu erweitern, sowohl bei WDR als auch bei HDR gleich ist, gibt es oft eine Unterscheidung in der Anwendung und der technischen Umsetzung, insbesondere zwischen Standbild-Fotografie und Video.
HDR in der Standbild-Fotografie basiert sehr häufig auf der Aufnahme mehrerer Bilder mit sehr unterschiedlichen Belichtungen (oft 3 oder mehr), die dann in der Nachbearbeitung oder direkt in der Kamera-Software zu einem HDR-Bild zusammengefügt werden. Dieses Verfahren ist sehr effektiv, kann aber bei bewegten Objekten im Bild zu sogenannten „Geisterbildern“ führen, wenn die Objekte sich zwischen den einzelnen Aufnahmen bewegen.
WDR (Wide Dynamic Range) wird typischerweise im Bereich der Videotechnik verwendet, wo die Verarbeitung in Echtzeit für jedes einzelne Videobilder geschehen muss. Die Techniken können ähnlich sein (z.B. Belichtungsreihen), aber die Verarbeitung muss extrem schnell und effizient sein, um eine flüssige Videowiedergabe zu gewährleisten. Man könnte sagen, WDR ist die spezifische Anwendung des Prinzips der Dynamikerweiterung für Videoaufnahmen, oft optimiert für den realen Einsatz in Überwachungs- oder Fahrbedingungen.
Der uns vorliegende Text stellt nicht heraus, ob HDR oder WDR „besser“ ist, und das ist auch sinnvoll, da es sich weniger um einen Qualitätsvergleich als vielmehr um unterschiedliche Bezeichnungen oder Implementierungen des gleichen Grundprinzips (Bewältigung hoher Kontraste) handelt, angepasst an den jeweiligen Einsatzzweck (Echtzeit-Video vs. Standbild-Nachbearbeitung). Beide Technologien haben das gemeinsame Ziel, Details in Lichtern und Schatten gleichzeitig sichtbar zu machen und so die Nutzbarkeit der Aufnahme zu erhöhen.
Anwendungsbereiche und Vorteile von WDR
Die Vorteile von WDR machen diese Technologie unverzichtbar für eine Vielzahl von Kameraanwendungen, insbesondere dort, wo unkontrollierbare oder schwierige Lichtbedingungen herrschen:
- Überwachung und Sicherheit: In Eingangsbereichen mit hellem Tageslicht, in Parkhäusern mit scharfen Kontrasten zwischen beleuchteten und schattigen Zonen oder im Außenbereich bei wechselnden Wetter- und Lichtverhältnissen – WDR stellt sicher, dass kritische Details wie Gesichter, Kleidung oder Nummernschilder auch bei starkem Gegenlicht oder in dunklen Ecken klar erkennbar sind. Dies ist für die Identifizierung und Beweissicherung von entscheidender Bedeutung.
- Dashcams: Wie bereits erwähnt, sind Dashcams extremen Lichtschwankungen ausgesetzt. WDR ermöglicht es, sowohl die helle Straße bei Sonnenschein als auch die dunkle Umgebung bei Nacht mit entgegenkommenden Scheinwerfern klar aufzuzeichnen. Dies kann im Falle eines Unfalls entscheidend sein, um den Hergang zu dokumentieren und Details wie Nummernschilder des Unfallgegners zu erfassen, selbst wenn dieser im Gegenlicht oder in der Dunkelheit liegt.
- Verkehrsüberwachung: Kameras zur Überwachung des Verkehrsflusses oder zur Kennzeichenerkennung benötigen WDR, um auch bei schwierigen Lichtverhältnissen und hohen Geschwindigkeiten zuverlässige Ergebnisse zu liefern.
- Webcams für Videokonferenzen: Wenn der Arbeitsplatz oder Besprechungsraum Fenster mit hellem Tageslicht im Hintergrund hat, kann WDR verhindern, dass die Person vor dem Fenster zu einer Silhouette wird, und sorgt für eine ausgewogene Belichtung.
Eine Kamera mit kleinem dynamischem Bereich, wie im Beispiel beschrieben, wird in diesen Szenarien versagen, da sie entweder das eine (helle Bereiche) oder das andere (dunkle Bereiche) korrekt belichten kann, aber nicht beides gleichzeitig. Die fehlende automatische Anpassungsfähigkeit und der geringe Spielraum zwischen dunkel und hell führen dazu, dass wichtige Bildinformationen in Extrembereichen verloren gehen. WDR überwindet diese Einschränkung.
Potenzielle Nachteile und Grenzen von WDR
Obwohl WDR eine sehr nützliche Funktion ist, ist sie keine perfekte Lösung und hat auch potenzielle Nachteile, die je nach Implementierung und Situation auftreten können:
- Bildrauschen: Bei der Aufhellung dunkler Bildbereiche durch längere Belichtungszeiten oder Signalverstärkung kann es zu erhöhtem Bildrauschen kommen, insbesondere in sehr dunklen Szenen.
- Artefakte: Bei sich schnell bewegenden Objekten in Szenen mit sehr hohem Kontrast, die mit Multi-Exposure-WDR aufgenommen werden, können leichte Bewegungsunschärfen oder „Geisterbilder“ entstehen, da die Objekte ihre Position zwischen den einzelnen Belichtungen ändern. Moderne Algorithmen versuchen, dies zu minimieren.
- Unnatürliches Aussehen: Eine sehr aggressive WDR-Verarbeitung kann dazu führen, dass das Bild unnatürlich oder „flach“ aussieht, da die natürlichen starken Kontraste der Szene stark geglättet werden. Schatten können zu hell und Lichter zu dunkel erscheinen, was dem visuellen Eindruck des menschlichen Auges widerspricht.
- Qualität der Implementierung: Die Effektivität von WDR variiert stark zwischen verschiedenen Kameramodellen und Herstellern. Eine schlechte Implementierung kann mehr Probleme verursachen als lösen. Die Leistungsfähigkeit wird manchmal in Dezibel (dB) angegeben, wobei höhere Werte auf einen größeren erfassbaren Dynamikbereich hindeuten (z.B. 120 dB WDR).
Es ist daher ratsam, bei der Auswahl einer Kamera mit WDR-Funktion nicht nur auf das Vorhandensein des Features zu achten, sondern idealerweise auch Beispielaufnahmen zu prüfen, um die Qualität der Implementierung beurteilen zu können.
Häufig gestellte Fragen zu WDR
Was ist der Hauptzweck der WDR-Funktion in einer Kamera?
Der Hauptzweck von WDR ist die Verbesserung der Bildqualität in Szenen mit sehr großen Helligkeitsunterschieden (hohem Kontrast), wie z.B. bei starkem Gegenlicht oder Szenen mit tiefen Schatten und hellen Lichtern. Es soll verhindern, dass Bildbereiche über- oder unterbelichtet werden, sodass Details sowohl in hellen als auch in dunklen Zonen des Bildes gleichzeitig sichtbar bleiben.
Ist WDR dasselbe wie HDR?
Sie basieren auf ähnlichen Prinzipien zur Erweiterung des Dynamikbereichs, werden aber oft in unterschiedlichen Kontexten verwendet. WDR bezieht sich typischerweise auf die Echtzeit-Verarbeitung in Videoanwendungen (wie Überwachungskameras oder Dashcams), während HDR breiter gefasst ist und auch die Nachbearbeitung von Standbildern umfassen kann. In der Videotechnik ist WDR der gängige Begriff für die Verbesserung der Dynamik zur Bewältigung hoher Kontraste.
Brauche ich eine Kamera mit WDR?
Das hängt stark vom geplanten Einsatzort und den dortigen Lichtverhältnissen ab. Wenn die Kamera häufig Szenen mit starkem Gegenlicht aufnehmen muss (z.B. vor einem Fenster, in einem Eingangsbereich, beim Fahren) oder Bereiche mit sowohl sehr hellen als auch sehr dunklen Zonen abdecken soll, ist eine Kamera mit effektivem WDR sehr empfehlenswert, um brauchbare und detailreiche Aufnahmen zu erhalten.
Kann WDR alle Probleme mit schlechtem Licht lösen?
Nein, WDR ist eine Technologie zur Bewältigung hoher Kontraste und des Dynamikbereichs. Sie verbessert nicht unbedingt die Bildqualität bei generell sehr schlechten Lichtverhältnissen (Dunkelheit) oder sehr starkem Rauschen. Sie hilft speziell bei Szenen, die gleichzeitig sehr helle und sehr dunkle Bereiche enthalten.
Wie erkenne ich eine gute WDR-Implementierung?
Eine gute WDR-Implementierung liefert Bilder, bei denen sowohl Lichter als auch Schatten Details zeigen, ohne dass das Bild unnatürlich aussieht oder starke Artefakte (wie Rauschen oder Geisterbilder) aufweist. Oft geben Hersteller den WDR-Wert in Dezibel (dB) an; höhere Werte deuten auf eine größere Fähigkeit zur Kontrasterweiterung hin.
Zusammenfassung
Zusammenfassend lässt sich sagen, dass Wide Dynamic Range (WDR) eine entscheidende Technologie für Kameras in Umgebungen mit hohem Kontrast ist. Sie hilft, die natürlichen Einschränkungen des Kamerasensors beim gleichzeitigen Erfassen von sehr hellen und sehr dunklen Bereichen zu überwinden. Durch Techniken wie die Kombination von Bildern mit unterschiedlichen Belichtungszeiten ermöglicht WDR, dass Details sowohl in den Lichtern als auch in den Schatten einer Szene sichtbar bleiben.
Dies ist von unschätzbarem Wert für Anwendungen wie Überwachungssysteme und Dashcams, bei denen das klare Erfassen von Informationen unter wechselnden und oft schwierigen Lichtbedingungen absolut notwendig ist. Während HDR ein verwandtes Prinzip ist, ist WDR der etablierte Begriff für diese Echtzeit-Kontrasterweiterung in der Videotechnik. Eine Kamera mit einer gut implementierten WDR-Funktion liefert deutlich bessere und nutzbarere Bilder oder Videos in Szenen, die für Kameras ohne diese Technologie eine große Herausforderung darstellen.
