Digitales Röntgen hat sich als Standardverfahren in der modernen medizinischen Bildgebung etabliert. Es bietet zahlreiche Vorteile gegenüber der traditionellen, analogen Methode, die auf fotografischem Film basierte. Doch wie genau funktioniert diese Technologie, welche Kosten sind damit verbunden und was bedeutet das für Patienten und Praxen?
Die digitale Röntgentechnik, oft auch als Direktradiographie (DR) oder Computer-Radiographie (CR) bezeichnet, nutzt statt eines Films einen digitalen Detektor oder eine spezielle Speicherfolie, um die Röntgenstrahlen zu erfassen. Diese fortschrittliche Methode ermöglicht eine schnelle Bildverarbeitung, verbesserte Bildqualität und eine effiziente Speicherung und Weitergabe der Aufnahmen. Sie findet breite Anwendung in nahezu allen medizinischen Fachbereichen, von der Radiologie über die Zahnmedizin bis zur Orthopädie.
Was ist digitales Röntgen?
Digitales Röntgen repräsentiert die aktuelle Generation der medizinischen Röntgenbildgebung. Im Kern ersetzt es den klassischen Röntgenfilm durch digitale Sensoren oder Speicherfolien. Wenn Röntgenstrahlen den Körper durchdringen, werden sie vom digitalen Detektor erfasst und direkt in elektrische Signale umgewandelt. Diese Signale werden von einem Computer verarbeitet, um ein Bild zu erstellen. Bei Systemen, die Speicherfolien verwenden, wird die Energie der Röntgenstrahlen zunächst auf der Folie gespeichert und muss anschließend von einem Scanner ausgelesen und digitalisiert werden.
Die unterschiedliche Absorption der Röntgenstrahlen durch verschiedene Gewebearten – wie Knochen, Muskeln oder Organe – ermöglicht die detaillierte Darstellung innerer Strukturen. Diese Bilder sind für Radiologen und Ärzte entscheidend, um Diagnosen zu stellen. Das Verfahren ist schnell, präzise und bietet im Vergleich zum analogen Röntgen deutliche Vorteile in Bezug auf Bildqualität und Strahlenbelastung.
Wie funktioniert digitales Röntgen im Detail?
Der Prozess des digitalen Röntgens gliedert sich in mehrere Schritte:
- Bildaufnahme: Eine Röntgenröhre erzeugt einen kurzen, gezielten Röntgenstrahl, der auf die zu untersuchende Körperregion gerichtet wird. Die Intensität und Energie der Strahlen kann angepasst werden, um verschiedene Gewebe optimal darzustellen.
- Detektion: Nach der Durchdringung des Körpers treffen die verbleibenden Röntgenstrahlen auf den digitalen Detektor. Dieser erfasst die Menge der durchgelassenen Strahlung. Dichteres Gewebe absorbiert mehr Strahlen, während weniger dichtes Gewebe mehr Strahlen durchlässt.
- Signalumwandlung: Der digitale Detektor wandelt die Röntgenstrahlen direkt oder indirekt in elektrische Signale um. Bei der Direktradiographie (DR) geschieht dies sofort. Bei der Computer-Radiographie (CR) speichert eine Speicherfolie die Energie, die dann von einem Scanner ausgelesen und in digitale Signale umgewandelt wird.
- Bildverarbeitung: Ein spezialisiertes Computersystem empfängt die elektrischen Signale und verarbeitet sie mithilfe von Software zu einem digitalen Bild. Diese Software kann auch Funktionen zur nachträglichen Bildbearbeitung bereitstellen.
- Analyse und Speicherung: Das fertige digitale Bild wird auf einem hochauflösenden Monitor angezeigt und kann sofort vom Arzt analysiert werden. Die Bilder werden digital gespeichert, können leicht archiviert, geteilt und für spätere Vergleiche verwendet werden.
Digitales Röntgen versus analoges Röntgen: Ein Vergleich
Der Übergang vom analogen zum digitalen Röntgen war ein bedeutender Schritt in der medizinischen Bildgebung. Die Unterschiede liegen primär in der Art der Bildaufnahme und -verarbeitung sowie den daraus resultierenden Vor- und Nachteilen für Patienten und medizinisches Personal.
Beim analogen Röntgen wurde ein lichtempfindlicher Film verwendet, der nach der Belichtung chemisch entwickelt werden musste. Das Ergebnis war ein physisches Bild auf Folie, das an einem Leuchtkasten betrachtet wurde. Digitales Röntgen erfasst die Strahlen elektronisch und wandelt sie direkt in ein digitales Bild um, das am Computer betrachtet und bearbeitet werden kann.
Hier ist ein Vergleich der wichtigsten Aspekte:
| Merkmal | Digitales Röntgen | Analoges Röntgen |
|---|---|---|
| Bilderzeugung | Digitaler Detektor oder Speicherfolie | Röntgenfilm |
| Bildbetrachtung | Monitor (PC/Befundmonitor) | Leuchtkasten |
| Strahlenbelastung | Oft geringer, da Detektoren empfindlicher sind | Kann höher sein |
| Bildqualität | Hoch, schärfer, bessere Kontraste; digitale Nachbearbeitung möglich | Abhängig von Film und Entwicklung; keine Nachbearbeitung |
| Verarbeitungszeit | Sofort oder sehr schnell | Längere Entwicklungszeit |
| Speicherung | Digital (PACS, elektronische Patientenakte) | Physisch (Archiv) |
| Weitergabe | Einfach (digital, Netzwerk, Datenträger) | Umständlich (physischer Versand des Films) |
| Umweltaspekte | Keine Chemikalien für Filmentwicklung | Verwendung von Chemikalien |
| Nachbearbeitung | Möglich (Kontrast, Helligkeit, Zoom etc.) | Nicht möglich |
| Kosten | Höhere Anschaffungs- und Wartungskosten | Niedrigere Anschaffungskosten, laufende Kosten für Film/Chemikalien |
Digitales Röntgen ist heute in den meisten Praxen und Kliniken der Standard. Es ermöglicht schnellere Diagnosen, effizientere Arbeitsabläufe und in der Regel eine reduzierte Strahlenbelastung für den Patienten. Die digitale Nachbearbeitung kann zudem helfen, die Aussagekraft von Aufnahmen zu verbessern, ohne dass eine erneute Belichtung notwendig ist.
Die zwei Hauptverfahren des digitalen Röntgens: DR und CR
Innerhalb der digitalen Röntgentechnik unterscheidet man hauptsächlich zwei Verfahren, die sich in der Art der Strahlenerfassung unterscheiden:
Direktradiographie (DR)
Die Direktradiographie verwendet spezielle Festkörperdetektoren, die die Röntgenstrahlen direkt in elektrische Signale umwandeln. Diese Detektoren sind das Herzstück des Systems und ermöglichen eine sehr schnelle Bilderzeugung.
| Vorteile von DR | Nachteile von DR |
|---|---|
| Geringere Strahlenbelastung durch hohe Detektoreffizienz | Hohe Anfangsinvestition |
| Bessere Bildqualität (Schärfe, Kontrast) | Ältere Systeme können weniger flexibel sein |
| Schnellere Ergebnisse (Bilder fast sofort verfügbar) | |
| Effizienter Workflow |
Computer-Radiographie (CR)

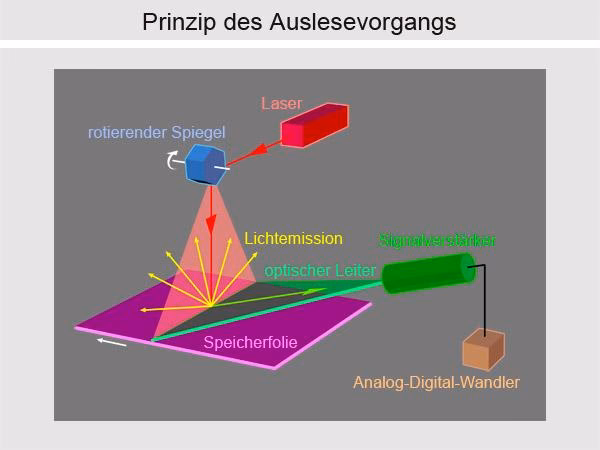

Bei der Computer-Radiographie kommen phosphorbeschichtete Speicherfolien zum Einsatz. Diese Folien speichern die Energie der Röntgenstrahlen. Nach der Belichtung muss die Folie in einen Speicherfolienscanner eingelegt werden, der die gespeicherte Energie ausliest und in ein digitales Bild umwandelt.
| Vorteile von CR | Nachteile von CR |
|---|---|
| Niedrigere Anfangskosten | Mehr manuelle Arbeit (Folie muss gescannt werden) |
| Kompatibilität mit bestehenden analogen Systemen | Längere Verarbeitungszeit |
| Flexibilität bei der Bildaufnahme (verschiedene Kassettengrößen) | Potenziell höhere Strahlenbelastung (geringere Effizienz als DR) |
| Mögliche leichte Qualitätseinbußen durch Umwandlungsschritt |
Beide Systeme haben ihre Berechtigung, wobei DR aufgrund der Vorteile bei Strahlenbelastung und Geschwindigkeit oft als das modernere und effizientere Verfahren gilt, allerdings auch mit höheren Kosten verbunden ist.
Sicherheit und Zuverlässigkeit beim digitalen Röntgen
Röntgenstrahlung ist ionisierende Strahlung und birgt potenziell gesundheitliche Risiken, insbesondere bei hoher Dosis. Die Strahlenbelastung bei einer Röntgenuntersuchung hängt von der untersuchten Körperregion, der Anzahl der Aufnahmen und der Energie der Strahlen ab. Es ist wichtig zu betonen, dass die diagnostischen Vorteile einer notwendigen Röntgenuntersuchung in der Regel die potenziellen Risiken deutlich überwiegen.
Moderne digitale Röntgengeräte sind so konzipiert, dass die Strahlenbelastung im Vergleich zu früheren Technologien minimiert wird. Ein zentrales Prinzip im Strahlenschutz ist das ALARA-Prinzip (As Low As Reasonably Achievable) – die Strahlenexposition soll so gering wie vernünftigerweise erreichbar gehalten werden. Dies wird durch technische Fortschritte, optimierte Arbeitsabläufe, Schutzkleidung (wie Bleischürzen) und regelmäßige Gerätekontrollen (Konstanzprüfung) gewährleistet.
Besondere Vorsicht ist bei Schwangeren und Kindern geboten. Bei Schwangeren wird, wenn möglich, auf alternative Verfahren ohne Strahlenbelastung (z.B. Ultraschall) ausgewichen. Bei Kindern wird die Strahlendosis aufgrund der höheren Strahlenempfindlichkeit ihres Gewebes so gering wie möglich gehalten. Die Notwendigkeit einer Röntgenuntersuchung wird in diesen Fällen besonders sorgfältig abgewogen.
Der Röntgenpass ist ein wichtiges Instrument für Patienten, um einen Überblick über alle durchgeführten Untersuchungen mit ionisierender Strahlung zu behalten. Er hilft, unnötige Doppeluntersuchungen zu vermeiden und die kumulative Strahlenbelastung im Blick zu behalten. Auch wenn er nicht gesetzlich vorgeschrieben ist, wird seine Nutzung dringend empfohlen.
Vielfalt der Röntgenverfahren
Die Röntgentechnik wird in verschiedenen Formen eingesetzt, um spezifische diagnostische Fragestellungen zu beantworten:
| Art des Röntgens | Anwendungsgebiet | Beschreibung |
|---|---|---|
| Konventionelles Röntgen (Radiographie) | Allgemeine Diagnostik (Knochen, Lunge) | Standardmäßiges digitales Röntgen mit digitaler Bildverarbeitung und -speicherung. |
| Durchleuchtung (Fluoroskopie) | Gastrointestinale Untersuchungen, Angiographie | Echtzeit-Röntgenbilder, oft dynamische Darstellung von Bewegungen oder Kontrastmittelpassagen. |
| Mammographie | Brustkrebs-Screening | Spezialisiertes Verfahren zur Untersuchung der Brust. |
| CT (Computertomographie) | Komplexe Diagnostik, detaillierte Querschnittsbilder | Erzeugt Schichtaufnahmen des Körpers durch rotierende Röntgenquelle und Detektoren. |
| Panorama-Röntgen (Orthopantomographie) | Zahnmedizin (Kiefer, Zähne) | Erzeugt ein einziges Panoramabild des gesamten Kiefers und der Zähne. |
| Intraoral-Röntgen | Zahnmedizin (Einzelzähne) | Fokussiert auf einzelne Zähne und deren Wurzeln. |
| DVT (Digitale Volumentomographie) | Zahnmedizin, HNO, Orthopädie | Dreidimensionales Verfahren, liefert detaillierte 3D-Bilder von Knochenstrukturen. |
| Dual-Röntgen-Absorptiometrie (DXA/DEXA) | Osteoporose-Diagnostik, Knochendichtemessung | Misst die Knochendichte zur Beurteilung des Frakturrisikos. |
Jede dieser Methoden nutzt Röntgenstrahlen auf spezifische Weise, um optimale Bilder für die jeweilige Fragestellung zu erhalten.
Was ist 3D-Röntgen?
Das sogenannte 3D-Röntgen, technisch oft als Digitale Volumentomographie (DVT) oder Cone-Beam-CT (CBCT) bezeichnet, ist eine spezialisierte Form des digitalen Röntgens. Im Gegensatz zum herkömmlichen 2D-Röntgen, das flache Bilder erzeugt, liefert die DVT dreidimensionale Darstellungen des untersuchten Bereichs. Dies ist besonders wertvoll für die detaillierte Beurteilung komplexer anatomischer Strukturen, wie sie beispielsweise in der Zahnmedizin (Kieferchirurgie, Implantologie), HNO-Heilkunde oder Orthopädie vorkommen. Die räumliche Darstellung ermöglicht eine präzisere Diagnose und Planungen, ist aber in der Regel kostspieliger und wird nur bei entsprechendem diagnostischem Mehrwert eingesetzt.
Anwendung in verschiedenen medizinischen Fachbereichen
Digitales Röntgen ist ein vielseitiges Werkzeug und wird in fast allen medizinischen Disziplinen eingesetzt:
- Allgemeinmedizin: Zur Basisdiagnostik, z.B. bei Verdacht auf Lungenentzündung oder einfache Knochenbrüche.
- Orthopädie: Standardverfahren zur Diagnose von Knochenbrüchen, Gelenkarthrose, Wirbelsäulenerkrankungen und zur Kontrolle nach Operationen.
- Zahnmedizin: Unverzichtbar zur Erkennung von Karies, Entzündungen, Zahnwurzelproblemen, zur Planung von Implantaten und kieferorthopädischen Behandlungen (Panorama, Intraoral, DVT).
- Kardiologie: Insbesondere die Angiographie zur Darstellung der Herzkranzgefäße und anderer Blutgefäße.
- Gastroenterologie: Durchleuchtungsuntersuchungen mit Kontrastmittel zur Beurteilung des Verdauungstrakts.
- Pulmologie: Standard-Röntgenaufnahme des Brustkorbs (Thorax) zur Diagnose von Lungenerkrankungen wie Pneumonie, Tuberkulose oder Tumoren.
- Onkologie: Hilft bei der Lokalisierung von Tumoren und Metastasen, oft in Kombination mit CT.
- Urologie: Darstellung der Harnwege und Nierensteine, oft mit Kontrastmittel.
- Pädiatrie: Angepasste Protokolle und Dosisreduktion bei der Untersuchung von Kindern.
Was kostet ein digitales Röntgensystem?
Die Kosten für digitales Röntgen sind primär aus Sicht der medizinischen Praxis relevant. Für gesetzlich versicherte Patienten werden die Kosten einer medizinisch notwendigen Röntgenuntersuchung in der Regel von der Krankenkasse übernommen. Bei privat versicherten Patienten erfolgt die Abrechnung nach der Gebührenordnung für Ärzte (GOÄ).
Für eine Arzt- oder Zahnarztpraxis, die von analog auf digital umstellen möchte, stellen sich zwei Optionen: die Anschaffung eines komplett neuen digitalen Röntgengeräts oder die Umrüstung des bestehenden analogen Geräts.
Die Anschaffung einer neuen digitalen Röntgenanlage ist mit erheblichen Kosten verbunden. Man muss hier mit einem Richtwert von etwa 90.000 € netto oder mehr rechnen, abhängig vom Gerätetyp (DR vs. CR), Hersteller und Funktionsumfang. Die Anschaffung eines gebrauchten analogen Geräts zur Umrüstung ist aus technologischer Sicht nicht empfehlenswert, da dies eher ein Rückschritt wäre.
Die Umrüstung eines analogen Röntgengeräts auf digitales Röntgen, meist unter Verwendung von Speicherfolien und einem Auslesegerät (CR-System), ist deutlich günstiger. Die Kosten hierfür liegen typischerweise zwischen 15.000 € und 25.000 € netto. Dieser Preis wird maßgeblich vom Hersteller des bestehenden Geräts und dem spezifischen Umrüstkit beeinflusst.
Die Wirtschaftlichkeit einer solchen Investition hängt stark von der erwarteten Lebensdauer des umgerüsteten Systems (ca. 5-10 Jahre) und den zu erwartenden Einnahmen aus Röntgenleistungen ab. Wenn die Investitionskosten die jährlichen Einnahmen aus der Röntgendiagnostik deutlich übersteigen, kann die Anschaffung wirtschaftlich fragwürdig sein.
Die laufenden Kosten bei einer Umrüstung auf Speicherfolientechnik umfassen verschiedene Posten:
| Kostenpunkt bei CR-Umrüstung (ca. zzgl. MwSt.) | Kosten (jährlich) |
|---|---|
| Speicherfolienscanner (Anschaffung ca. 5.000 – 10.000 €) | Finanzierungskosten (ca. 300 – 500 €) |
| Sensoren (Anschaffung ca. 2.000 – 3.000 €) | |
| Befund-Bildschirm (Anschaffung ca. 500 – 1.000 €) | |
| Prüfkosten (TÜV, etc.) | 250 – 500 € |
| Reparaturen und Wartungen | 250 – 500 € |
| Materialverbrauch (Speicherfolien, selten Ersatz) | 500 – 750 € |
| Geschätzte jährliche laufende Kosten insgesamt | ca. 1.500 – 2.000 € |
Hinzu kommen die Kosten für Software-Lizenzen, IT-Infrastruktur und Personalschulungen, die bei der Umstellung auf digitale Systeme anfallen.
Der Übergang von analog zu digital
Die Umstellung einer Praxis oder Klinik auf digitales Röntgen ist ein umfassender Prozess, der sorgfältige Planung erfordert:
- Technologische Anpassungen: Anschaffung neuer Geräte oder Umrüstsätze, Integration in bestehende IT-Systeme (PACS, KIS), Aufbau einer leistungsfähigen Netzwerkinfrastruktur für den Datentransfer.
- Organisatorische Anpassungen: Anpassung der Arbeitsabläufe, um die Vorteile der Digitalisierung optimal zu nutzen, z.B. bei der Bildarchivierung und -weitergabe.
- Schulung des Personals: Ärzte, MTAs und weiteres Personal müssen im Umgang mit der neuen Hard- und Software geschult werden.
- Datenschutz und Compliance: Sicherstellung, dass die Speicherung und Verarbeitung digitaler Patientendaten den strengen Datenschutzvorschriften (z.B. DSGVO) entspricht.
- Wirtschaftliche Bewertung: Eine detaillierte Kosten-Nutzen-Analyse und Budgetplanung sind unerlässlich. Möglicherweise gibt es auch Fördermöglichkeiten, die den Übergang erleichtern.
Übermittlung digitaler Röntgenbilder
Die Weitergabe digitaler Röntgenbilder an andere Ärzte oder Fachkollegen ist gesetzlich geregelt. Der erstbehandelnde Arzt ist verpflichtet, die Aufnahmen dem weiterbehandelnden Arzt vorübergehend zu überlassen. Eine separate datenschutzrechtliche Einwilligung des Patienten ist hierfür in der Regel nicht erforderlich.
Die Übermittlung kann auf verschiedenen Wegen erfolgen:
- Physische Datenträger: Speicherung auf CD oder USB-Stick. Der Datenträger muss aus Sicherheitsgründen verschlüsselt sein.
- E-Mail-Versand: Nur zulässig, wenn eine Ende-zu-Ende-Verschlüsselung der E-Mail gewährleistet ist.
Unabhängig von der Methode müssen die Patientendaten vertraulich behandelt werden. Der Versand sollte durch geschultes Fachpersonal erfolgen, das der ärztlichen Schweigepflicht unterliegt. Die physische Übergabe oder der Postversand sollte in einem verschlossenen Umschlag mit dem Vermerk „persönlich / vertraulich“ erfolgen.
Für Ausdrucke digitaler Röntgenbilder auf Papier gibt es die DIN-Norm 6868-160, die sicherstellt, dass die Darstellung korrekt ist.
Häufig gestellte Fragen (FAQ)
Wie lange dauert eine Röntgenuntersuchung?
Die reine Bildaufnahme dauert oft nur wenige Sekunden oder Zehntel-Sekunden. Die gesamte Untersuchung inklusive Vorbereitung (z.B. Anweisungen, Auskleiden) und Nachbereitung kann je nach Art der Untersuchung variieren. Einfache Aufnahmen (Lunge, Extremität) dauern meist nur wenige Minuten. Spezialuntersuchungen mit Kontrastmittel oder komplexen Einstellungen können 20 bis 45 Minuten dauern. CT-Scans, die ebenfalls auf Röntgenstrahlen basieren, benötigen typischerweise 10 bis 30 Minuten. Die Auswertung durch den Arzt erfolgt danach und ist in dieser Zeit nicht enthalten.
Welche Arbeitsanweisungen und Standards gibt es beim digitalen Röntgen?
Die Anwendung des digitalen Röntgens unterliegt strengen nationalen und internationalen Vorschriften und Standards. Dazu gehören die Strahlenschutzverordnung (StrlSchV), Qualitätssicherungsrichtlinien (u.a. Konstanzprüfung der Geräte), Leitlinien der medizinischen Fachgesellschaften, strenge Datenschutzbestimmungen (z.B. DSGVO), die Muster-Berufsordnung für Ärzte, Hygienevorschriften und ethische Richtlinien (Aufklärung, Einwilligung). Das ALARA-Prinzip ist dabei ein übergeordnetes Leitprinzip.
Welche Bildbearbeitungsmöglichkeiten bietet digitales Röntgen?
Digitale Röntgenbilder können vielfältig nachbearbeitet werden, was die Diagnose erleichtern kann. Dazu gehören: Anpassung von Kontrast und Helligkeit, Zoom-Funktionen zur Detailansicht, Filter zur Rauschunterdrückung oder Hervorhebung von Strukturen, Rotation und Neigung des Bildes, Hinzufügen von Annotationen (Markierungen, Messungen). Bei CT und DVT sind zudem multiplanare Rekonstruktionen und 3D-Modelle möglich. Digitale Bilder können auch mit anderen Bilddaten kombiniert (Bildfusion) und leicht archiviert oder geteilt werden.
Welche Alternativen gibt es zum digitalen Röntgen?
Für medizinische Bildgebung ohne Röntgenstrahlung stehen primär die Magnetresonanztomographie (MRT) und der Ultraschall (Sonographie) zur Verfügung. Die MRT nutzt Magnetfelder und Radiowellen und eignet sich hervorragend für die Darstellung von Weichteilen. Der Ultraschall verwendet Schallwellen und wird häufig für die Untersuchung von Organen, Schwangerschaft oder Gefäßen eingesetzt. Die Computertomographie (CT) ist zwar ebenfalls eine Alternative zum konventionellen Röntgen, nutzt aber ebenfalls Röntgenstrahlung, wenn auch in komplexerer Form für detaillierte Schichtbilder.
Seit wann gibt es digitales Röntgen?
Die Grundlage für das Röntgen schuf Wilhelm Conrad Röntgen mit seiner Entdeckung der Röntgenstrahlen im Jahr 1895. Das erste Patent für digitales Röntgen meldete Eastman Kodak bereits 1973 an. Marktreif wurde die Technologie jedoch erst in den 1980er Jahren und hat sich seitdem zum Standard entwickelt.
Zusammenfassung
Digitales Röntgen ist ein unverzichtbarer Bestandteil der modernen medizinischen Diagnostik. Es bietet Patienten und Ärzten signifikante Vorteile gegenüber dem analogen Verfahren, insbesondere durch geringere Strahlenbelastung, schnellere Verfügbarkeit und verbesserte Bildqualität sowie effizientere Handhabung und Archivierung. Auch wenn die Anschaffungs- oder Umrüstungskosten für Praxen eine Investition darstellen, sind die langfristigen Vorteile in Workflow und diagnostischer Sicherheit evident. Die Technologie entwickelt sich stetig weiter, immer unter Beachtung höchster Standards bei Sicherheit und Strahlenschutz.
