Ein flexibles Endoskop ist ein hochmodernes medizinisches oder technisches Instrument, das entwickelt wurde, um schwer zugängliche oder gekrümmte Bereiche zu visualisieren. Im Gegensatz zu starren Endoskopen, die nur gerade Pfade befahren können, ermöglicht die namensgebende Flexibilität dieser Geräte die Navigation durch gewundene Kanäle und Hohlräume. Dies macht sie in einer Vielzahl von Anwendungen unverzichtbar, von der Untersuchung des menschlichen Verdauungstrakts bis zur Inspektion komplexer industrieller Anlagen.
Im Kern besteht ein flexibles Endoskop aus einem langen, biegsamen Schlauch, der am Ende eine Lichtquelle und ein optisches System oder einen winzigen Kamerasensor trägt. Am anderen Ende befindet sich ein Steuerteil, über das der Bediener das Ende des Schlauchs lenken und verschiedene Funktionen steuern kann. Die Bilder werden entweder über Lichtleiter (Glasfasern) oder ein Kabel von einem digitalen Sensor an einen Monitor übertragen, wo sie in Echtzeit betrachtet und aufgezeichnet werden können.
Aufbau eines flexiblen Endoskops
Der Aufbau eines flexiblen Endoskops ist komplex und zeugt von präziser Ingenieurskunst. Die Hauptkomponenten sind:
- Der Einführungsschlauch: Dies ist der lange, flexible Teil, der in den zu untersuchenden Bereich eingeführt wird. Er enthält die Lichtleiter oder Kabel für die Bildübertragung, gegebenenfalls Kanäle für Luft, Wasser oder Werkzeuge sowie die Mechanik zur Steuerung der Spitze. Die Flexibilität wird durch eine Kombination aus Materialien und Konstruktion erreicht, die es dem Schlauch erlaubt, sich an die Konturen des Bereichs anzupassen.
- Die Spitze (distales Ende): Das äußerste Ende des Einführungsschlauchs. Hier befinden sich die Objektivlinse oder der Kamerasensor, die Lichtaustrittsöffnung(en) und die Öffnungen für Arbeitskanäle oder Spül-/Saugfunktionen. Die Spitze ist oft abwinkelbar, was eine gezielte Betrachtung in verschiedene Richtungen ermöglicht.
- Das Steuerteil (proximales Ende): Der Griff oder Steuerkopf, den der Bediener in der Hand hält. Er verfügt über Bedienelemente zur Steuerung der Abwinkelung der Spitze (oft über Rädchen oder Hebel), Ventile für Luft, Wasser und Absaugung sowie Anschlüsse für die Lichtquelle und das Bildverarbeitungssystem (Monitor oder Okular bei älteren Modellen).
- Das Universal-/Verbindungskabel: Verbindet das Steuerteil mit der externen Ausrüstung wie der Lichtquelle, der Wasser-/Luftpumpe, der Absaugpumpe und dem Bildprozessor/Monitor.
- Der Arbeitskanal (optional): Viele flexible Endoskope verfügen über einen oder mehrere Kanäle, durch die zusätzliche Instrumente wie Zangen für Biopsien, Schlingen zur Entfernung von Polypen oder Fremdkörpern, Injektionsnadeln oder sogar winzige chirurgische Werkzeuge geführt werden können. Dies erweitert die Funktionalität von reiner Diagnose hin zur Therapie.
Funktionsweise
Die Funktionsweise basiert auf der Übertragung von Licht und Bildinformationen. Eine externe Lichtquelle (oft eine Xenon- oder LED-Lampe) sendet über Lichtleiter im Einführungsschlauch Licht zum distalen Ende, um den zu untersuchenden Bereich auszuleuchten. Das Bild des beleuchteten Bereichs wird dann auf zwei Arten erfasst:
- Faseroptische Endoskope (Fiberoskope): Ein Bündel von Tausenden sehr dünner Glasfasern (Bildleiter) überträgt das Bild vom Objektiv an der Spitze zum Okular am proximalen Ende. Jede Faser überträgt dabei einen Bildpunkt (Pixel). Diese Methode ist robust, aber die Bildqualität kann durch defekte Fasern (schwarze Punkte im Bild) beeinträchtigt werden.
- Videoendoskope: An der Spitze des Endoskops befindet sich ein winziger digitaler Bildsensor (z.B. ein CCD- oder CMOS-Chip). Dieser Sensor wandelt das Licht in elektrische Signale um, die über dünne Kabel durch den Schlauch zum Bildprozessor übertragen werden. Der Prozessor wandelt die Signale in ein Videosignal um, das auf einem Monitor angezeigt wird. Videoendoskope bieten in der Regel eine höhere Auflösung und bessere Bildqualität als Fiberoskope.
Die Abwinkelung der Spitze wird mechanisch gesteuert. Durch Betätigung der Rädchen am Steuerteil werden dünne Zugseile gespannt oder gelockert, die entlang des Einführungsschlauchs verlaufen und an der abwinkelbaren Spitze befestigt sind. Dies ermöglicht es dem Bediener, die Blickrichtung gezielt zu ändern.
Anwendungsbereiche
Die Vielseitigkeit flexibler Endoskope hat ihnen breite Anwendung in verschiedenen Feldern verschafft:
Medizinische Anwendungen
In der Medizin sind flexible Endoskope unverzichtbar für die minimal-invasive Diagnose und Therapie von Erkrankungen der inneren Organe. Sie ermöglichen es Ärzten, das Innere von Hohlorganen direkt zu visualisieren, Gewebeproben zu entnehmen (Biopsie) oder kleine Eingriffe durchzuführen.
- Gastroenterologie: Gastroskopie (Speiseröhre, Magen, Zwölffingerdarm), Koloskopie (Dickdarm), Proktoskopie (Enddarm).
- Pneumologie: Bronchoskopie (Atemwege, Bronchien).
- HNO (Hals-Nasen-Ohrenheilkunde): Laryngoskopie (Kehlkopf), Rhinoskopie (Nasenhöhle), Otoskopie (Ohr – oft starre Endoskope, aber flexible Varianten für spezifische Anwendungen).
- Urologie: Zystoskopie (Harnblase).
- Gynäkologie: Hysteroskopie (Gebärmutter).
Die Flexibilität ist hier entscheidend, um den natürlichen, gekrümmten Verlauf der Organe sicher und für den Patienten so schonend wie möglich zu folgen.

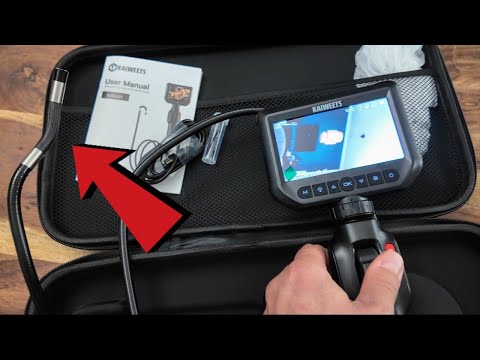

Industrielle und Technische Anwendungen
Auch außerhalb der Medizin sind flexible Endoskope, oft als Boreskope bezeichnet, wertvolle Werkzeuge für die Inspektion von Anlagen und Strukturen, die schwer zugänglich sind, ohne sie demontieren zu müssen.
- Luft- und Raumfahrt: Inspektion von Turbinenschaufeln, Flugzeugrahmen und Triebwerken auf Risse oder Korrosion.
- Automobilindustrie: Untersuchung von Motorenzylindern, Getrieben oder Karosseriehohlräumen.
- Rohrleitungsinspektion: Überprüfung des Zustands von Wasser-, Abwasser- oder Industrierohren.
- Bauwesen: Inspektion von Hohlwänden, Lüftungssystemen oder schwer zugänglichen Bauteilen.
- Fertigung: Qualitätskontrolle von Gussteilen, Schweißnähten oder komplexen Baugruppen.
Der Arbeitskanal spielt auch hier eine Rolle, um kleine Werkzeuge für Probenentnahmen oder Reparaturen einzuführen.
Vorteile flexibler Endoskope
Die Vorteile gegenüber starren Endoskopen oder anderen Untersuchungsmethoden sind signifikant:
- Zugänglichkeit: Sie können um Ecken und durch gekrümmte Pfade navigieren, was mit starren Instrumenten unmöglich wäre.
- Minimal-invasiv: In der Medizin ermöglichen sie Untersuchungen und Behandlungen ohne große chirurgische Schnitte, was die Erholungszeit für den Patienten verkürzt.
- Direkte Visualisierung: Sie liefern Echtzeitbilder des Inneren, was eine sofortige Beurteilung ermöglicht.
- Multifunktionalität: Durch den Arbeitskanal können gleichzeitig diagnostische und therapeutische Maßnahmen durchgeführt werden.
- Patientenkomfort (medizinisch): Obwohl oft sedierend, sind viele endoskopische Verfahren mit flexiblen Instrumenten für den Patienten weniger unangenehm als alternative, invasivere Methoden.
Vergleich: Flexibles vs. Starres Endoskop
| Merkmal | Flexibles Endoskop | Starres Endoskop |
|---|---|---|
| Form | Biegsam, folgt Konturen | Gerade, starr |
| Zugänglichkeit | Gekrümmte, schwer zugängliche Bereiche | Gerade Hohlräume, direkter Zugang nötig |
| Medizinische Anwendung | Verdauungstrakt, Atemwege, Blase (flexibler Teil) | Gelenke, Bauchraum (Laparoskopie), starre Körperhöhlen |
| Industrielle Anwendung | Rohrleitungen, Hohlräume, Motoren | Gerade Rohre, einfache Bohrungen |
| Navigation | Aktiv steuerbare Spitze | Nur durch Bewegung des gesamten Instruments |
| Arbeitskanal | Häufig vorhanden, vielseitig nutzbar | Weniger häufig, oft integrierte Optik/Werkzeuge |
| Bildübertragung | Fiberoptisch oder digital (Sensor an Spitze) | Stablinse-Systeme oder digital |
| Potenzielle Bildqualität | Kann bei Fiberoptik eingeschränkt sein, digital sehr hoch | Oft sehr hoch, klare Optik |
Wartung und Pflege
Insbesondere in der Medizin ist die sorgfältige Aufbereitung (Reinigung und Desinfektion/Sterilisation) flexibler Endoskope von größter Bedeutung, um die Übertragung von Krankheitserregern zu verhindern. Dies ist ein aufwendiger Prozess, der spezielle Geräte und Chemikalien erfordert. Auch in der Industrie müssen die Instrumente nach Gebrauch gereinigt und auf Beschädigungen überprüft werden, um ihre Funktionsfähigkeit und Langlebigkeit zu gewährleisten.
Technologische Entwicklungen
Die Technologie flexibler Endoskope entwickelt sich ständig weiter. Neuere Modelle bieten höhere Auflösungen (HD, 4K), verbesserte Lichtquellen (hellere, farbtreuere LEDs), schmalere Durchmesser bei gleicher Leistungsfähigkeit, komplexere Abwinkelungsmechanismen (bis zu 4 Richtungen mit großem Winkelbereich) und integrierte Technologien wie NBI (Narrow Band Imaging) zur besseren Darstellung von Blutgefäßen oder Ultraschallköpfe zur Untersuchung der Wandstrukturen.
Häufig gestellte Fragen (FAQ)
Was ist der Unterschied zwischen Endoskopie und Koloskopie?
Endoskopie ist der allgemeine Begriff für die Betrachtung des Körperinneren mit einem Endoskop. Koloskopie ist eine spezifische Form der Endoskopie, bei der der Dickdarm mit einem flexiblen Koloskop untersucht wird.
Ist eine Untersuchung mit einem flexiblen Endoskop schmerzhaft?
In der medizinischen Anwendung wird eine Endoskopie oft unter Sedierung oder Narkose durchgeführt, um Schmerzen oder Unbehagen zu minimieren. Das Einführen und Bewegen des Endoskops kann ohne Sedierung unangenehm sein, ist aber in der Regel nicht stark schmerzhaft, wenn es von geschultem Personal durchgeführt wird.
Wie werden flexible Endoskope gereinigt?
Medizinische flexible Endoskope durchlaufen nach jedem Gebrauch einen komplexen, validierten Aufbereitungsprozess, der eine manuelle Vorreinigung, eine maschinelle Desinfektion in speziellen Reinigungs- und Desinfektionsgeräten (RDG-E) und manchmal eine Sterilisation umfasst, um sicherzustellen, dass alle Keime abgetötet werden.
Können mit flexiblen Endoskopen auch Eingriffe durchgeführt werden?
Ja, viele flexible Endoskope verfügen über einen oder mehrere Arbeitskanäle, durch die Instrumente eingeführt werden können, um Biopsien zu entnehmen, Polypen oder Fremdkörper zu entfernen, Blutungen zu stillen oder andere therapeutische Maßnahmen durchzuführen.
Wie lange dauert eine endoskopische Untersuchung?
Die Dauer hängt stark von der Art der Untersuchung und dem Befund ab. Eine Gastroskopie kann nur wenige Minuten dauern, während eine Koloskopie oder eine komplexe therapeutische Endoskopie deutlich länger dauern kann, oft zwischen 20 Minuten und über einer Stunde.
Zusammenfassend lässt sich sagen, dass flexible Endoskope revolutionäre Instrumente sind, die durch ihre Biegsamkeit und Steuerbarkeit den Zugang zu komplexen inneren Strukturen ermöglichen. Ihre Anwendungen in Medizin und Industrie sind vielfältig und tragen maßgeblich zur Diagnose, Therapie und Inspektion bei.
