Handykamera-Sensoren: Technologie & Grössen

Digitale Kameras sind allgegenwärtig – von professionellem Equipment bis hin zu alltäglichen Smartphone-Kameras, Webcams und sogar Türklingeln. Im Herzen jeder einzelnen befindet sich ein digitaler Kamerasensor, auch Bildsensor genannt. Ohne dieses entscheidende Stück Technologie würden Digitalkameras, wie wir sie heute kennen, einfach nicht existieren.

Aber was sind Kamerasensoren und wie funktionieren sie? Und welche Rolle spielen sie speziell in unseren allgegenwärtigen Smartphones? Dieser Artikel beleuchtet die Grundlagen der gängigsten Arten von Kamerasensoren und erklärt, wie sich diese wichtige Technologie entwickelt hat, mit besonderem Fokus auf ihre Anwendung in Mobiltelefonen.

Was ist ein Kamerasensor?

Auf der grundlegendsten Ebene ist ein Kamerasensor ein Festkörperbauteil, das Lichtpartikel (Photonen) durch Millionen lichtempfindlicher Pixel absorbiert und in elektrische Signale umwandelt. Diese elektrischen Signale werden dann von einem Computerchip interpretiert, der sie zur Erzeugung eines digitalen Bildes verwendet.

Während es verschiedene Arten von Kamerasensoren gibt, ist der bei weitem verbreitetste der CMOS-Sensor (Complementary Metal-Oxide Semiconductor). Dieser findet sich in der überwiegenden Mehrheit moderner Digitalkameras, einschliesslich praktisch aller Smartphones, Kompaktkameras und spiegellosen Kameras mit Wechselobjektiven.

Wie funktioniert ein CMOS-Sensor?

Ein CMOS-Sensor besteht aus einem Raster von Millionen winziger Pixel. Jedes Pixel ist eine individuelle Fotosite, oft als "Well" (Vertiefung) bezeichnet.

Wenn Photonen in die Fotosite eindringen, treffen sie auf eine lichtempfindliche Halbleiterdiode, eine sogenannte Fotodiode, und werden in einen elektrischen Strom umgewandelt, der direkt der Intensität des erfassten Lichts entspricht. Dieses Signal wird auf Pixelebene verstärkt und dann an einen Analog-Digital-Wandler (ADC) gesendet. Dieser wandelt es in ein digitales Format um und leitet es an einen Bildprozessor weiter.

Der Bildprozessor kann diese digitalen Signale gesammelt lesen und in ein Bild übersetzen, da jedem Pixel ein individueller Wert zugewiesen wird, abhängig von der Intensität des Lichts, dem es ausgesetzt war.

Da die Umwandlungs- und Verstärkungsprozesse auf Pixelebene stattfinden, müssen die Transistoren, Verdrahtung und Schaltkreise in den Räumen zwischen den Fotositen untergebracht werden. Um die Lichtmenge zu minimieren, die von diesen Schaltkreisen reflektiert wird, wird eine Mikrolinse auf jedes Pixel gesetzt. Diese lenkt das Licht in die Fotodiode und maximiert die Anzahl der gesammelten Photonen.

Pixel erfassen Licht, nicht Farbe. Ein Kamerasensor allein kann also nur Schwarz-Weiss-Bilder erzeugen. Um Farbbilder zu erstellen, muss ein Farbfilter-Array hinzugefügt werden.

Was ist ein Farbfilter-Array?

Ein Farbfilter-Array ist ein Muster individueller roter, grüner und blauer Farbfilter, die in einem Raster angeordnet sind – einer für jedes Pixel. Diese Filter sitzen auf den Fotositen und stellen sicher, dass jedes einzelne Pixel nur rotem, grünem oder blauem Licht ausgesetzt ist.

Dies bedeutet, dass der Bildprozessor jedem Pixel-Auslesewert eine Farbe zuweisen und so Farbbilder erzeugen kann.

Farbfilter-Arrays gibt es in verschiedenen Mustern, das gebräuchlichste davon ist das Bayer-Filter-Array.

Das Bayer-Filter-Array

Das Bayer-Filter-Array besteht aus einem sich wiederholenden 2×2-Muster, bei dem jeder Satz von vier Pixeln aus zwei grünen, einem roten und einem blauen Pixel besteht. Dies entspricht einer Gesamtverteilung von 50 % Grün, 25 % Rot und 25 % Blau.

Der Grund für die höhere Frequenz grüner Filter liegt darin, dass das Filter-Array so konzipiert wurde, dass es die höhere Empfindlichkeit des menschlichen Auges für grünes Licht nachahmt.

Obwohl das Bayer-Filter-Array effektiv ist, erzeugt es ein Problem: das Auftreten eines unerwünschten Effekts namens Moiré.

Was ist Moiré?

Moiré tritt auf, wenn ein gleichmässiges Muster fotografiert wird, dessen Auflösung gleich oder höher ist als die des Kamerasensors. Häufige Beispiele, bei denen Moiré beobachtet werden kann, sind das Fotografieren von Ziegelwänden aus der Ferne, Stoffen oder Bildschirmen. Wenn das fotografierte Muster nicht mit dem Raster des Farbfilter-Arrays übereinstimmt, treten seltsame Effekte auf.

Dies war ein grosses Problem in den Anfängen der Digitalfotografie, als die Sensorauflösungen niedriger waren. Mit den heute viel höheren Auflösungen der Sensoren, auch in Smartphones, ist Moiré seltener geworden.

Eine Möglichkeit, Moiré zu verhindern, ist das Hinzufügen eines optischen Tiefpassfilters zum Sensor. Eine andere ist die Verwendung eines anderen Farbfilter-Arrays.

Demosaicing

Wie bereits erwähnt, kann ein einzelnes Pixel nur einen einzigen Wert aufzeichnen. Wenn Sie jedoch in ein digitales Bild hineinzoomen, kann jedes einzelne Pixel eine Mischung von Farben enthalten, anstatt nur das Rot, Grün oder Blau, das durch das Farbfilter-Array zugelassen wird.

Wie werden also die anderen Farben hinzugefügt? Und woher weiss die Kamera die richtige Menge, die verwendet werden soll?

Die Antwort ist ein Prozess namens Demosaicing, bei dem ein Demosaicing-Algorithmus die fehlenden Farbwerte für ein einzelnes Pixel basierend auf der Stärke der Farbe vorhersagt, die von den umgebenden Pixeln aufgezeichnet wurde.

Dies geschieht automatisch durch den eingebauten Prozessor der Kamera (oder des Smartphones), der das Ergebnis dann in ein anzeigbares Bilddateiformat wie JPEG oder HEIF umwandelt. In vielen Fällen, z. B. beim Fotografieren mit einem Smartphone, ist dies das Ende des Prozesses. Einige High-End-Smartphones bieten jedoch die Möglichkeit, Bilder im RAW-Format zu speichern.

Vorteile von RAW-Dateien

Dateitypen wie JPEG und HEIF sind so konzipiert, dass Bilddateien leicht übertragbar sind. Daher findet eine signifikante Komprimierung statt, um die kleinstmöglichen Dateigrössen zu erreichen.

Während des Komprimierungsprozesses geht eine grosse Menge an Ton- und Farbinformationen, die vom Sensor gelesen wurden, verloren. Weniger Informationen bedeuten geringere Qualität und folglich eingeschränkte Bearbeitungsfreiheit.

RAW-Dateien enthalten dagegen einen grösseren Dynamikbereich und ein breiteres Farbspektrum, was effektivere Belichtungskorrekturen und Farbanpassungen ermöglicht. Obwohl die Bearbeitung von RAW-Dateien auf dem Handy selbst manchmal eingeschränkt ist, bieten sie, wenn sie auf einen Computer übertragen werden, deutlich mehr Spielraum für die Bildbearbeitung.

Evolution des CMOS-Sensors

Während die grundlegende Funktionsweise des CMOS-Sensors im Laufe seiner Geschichte im Wesentlichen gleich geblieben ist, hat sich sein Design weiterentwickelt, um Effizienz und Geschwindigkeit zu maximieren. Diese Entwicklungen kommen auch den Sensoren in modernen Smartphones zugute.

Back-Side Illuminated Sensor (BSI)

Beim ursprünglichen Front-Side Illuminated (FSI)-Sensor-Design verlaufen alle für das Speichern, Verstärken und Übertragen von Pixelwerten notwendigen Verdrahtungen und Schaltkreise entlang der Grenzen zwischen den Pixeln. Das bedeutet, dass Licht durch die Lücken hindurchtreten muss, um die darunter liegende Fotodiode zu erreichen.

Wie der Name schon sagt, dreht der Back-Side Illuminated (BSI)-Sensor dieses ursprüngliche Design um, sodass das Licht nun von dem gesammelt wird, was früher seine Rückseite war, wo sich keine Schaltkreise befinden.

Durch die Beseitigung der Lichtblockade durch die Schaltkreise kann eine grössere Oberfläche dem Licht ausgesetzt werden, wodurch der Sensor mehr Photonen sammeln und somit seine Effizienz maximieren kann. Das Ergebnis ist eine erhöhte Empfindlichkeit, geringeres Rauschen und letztendlich Bilder von höherer Qualität. Dies ist besonders wichtig für die Fotografie mit Smartphones bei schlechten Lichtverhältnissen.

Stacked Sensor

Während das BSI-Sensor-Design die Qualität verbessert, geht es beim Stacked Sensor (gestapelter Sensor) vor allem darum, die Geschwindigkeit zu erhöhen.

Bis zur Einführung des Stacked Sensors arbeiteten CMOS-Sensoren auf einer einzigen Schicht. Das bedeutete, dass die Signalauslesungen von jedem Pixel entlang von Verdrahtungsstreifen bis zum Rand des Sensors gelangen mussten, bevor sie verarbeitet wurden.

Bei Stacked Sensoren wurden diese Verarbeitungschips auf der Rückseite des Sensors hinzugefügt, wodurch im Wesentlichen ein "Stapel" von Chips entsteht, die übereinander geschichtet sind.

Durch diese Stapelung wird die Strecke, die die Pixelwerte zurücklegen müssen, drastisch reduziert, was zu viel schnelleren Verarbeitungsgeschwindigkeiten führt. Schnellere Auslesegeschwindigkeiten ermöglichen Funktionen wie schnellere Serienaufnahmen, verbesserte Autofokus-Leistung und bessere Videoaufnahmen, was für moderne Smartphones von grosser Bedeutung ist.

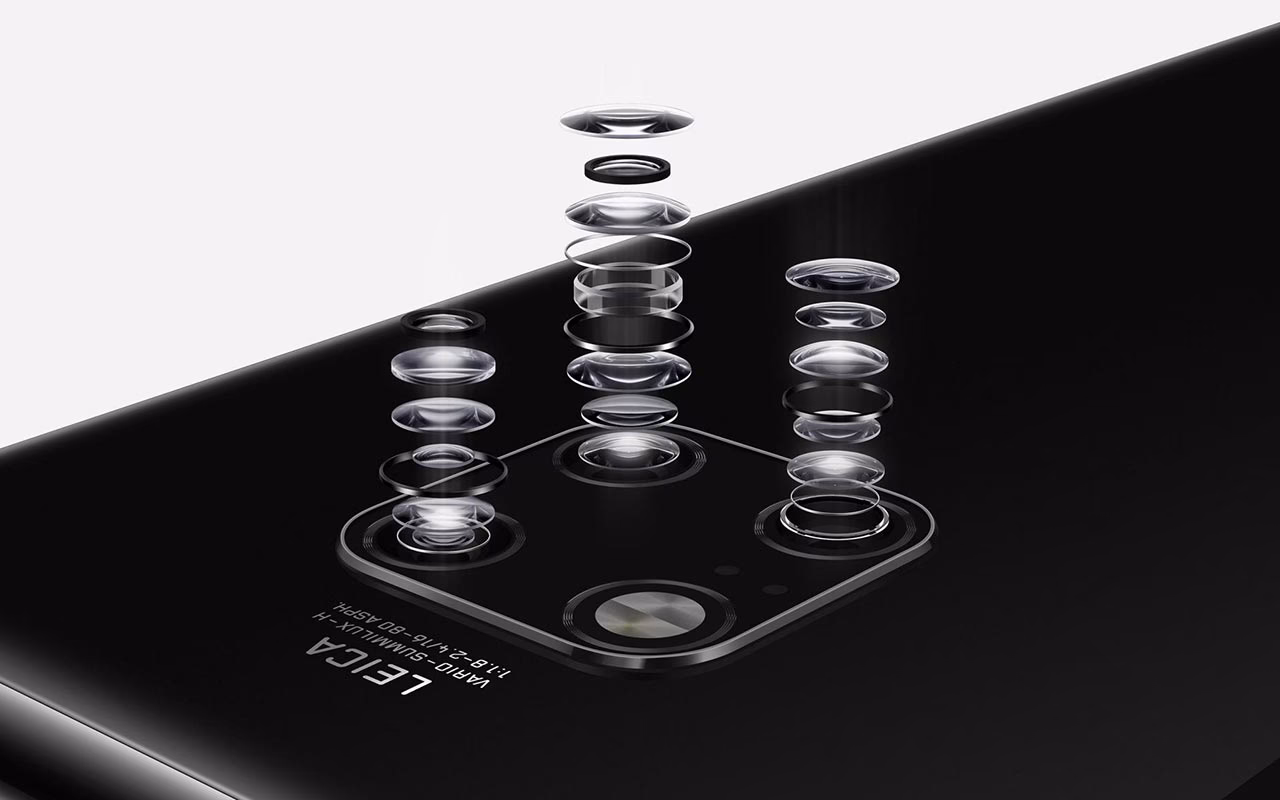

Sensorgrössen in Handykameras und ihre Bedeutung

Die Sensorgrössen von Smartphone-Kameras sind fast immer die kleinsten im Vergleich zu dedizierten Kameras. Das liegt zum einen an den Produktionskosten, vor allem aber daran, dass das Smartphone kompakt und flach bleiben soll.

Die meisten Smartphones haben einen Sensor mit einer Grösse von 1:3,2 Zoll. High-End-Smartphones liegen oft bei 1:1,8 Zoll. Mittlerweile gibt es auch einige Modelle mit 1 Zoll Sensorgrösse, aber das ist immer noch die absolute Seltenheit und erfordert oft ein deutlich dickeres Kameramodul.

Diese kleinen Sensoren müssen in der Lage sein, genügend Licht einzufangen, um akzeptable Bilder zu erzeugen. Die Fortschritte in der Sensortechnologie (wie BSI) und die ausgeklügelte Software-Verarbeitung (Computational Photography) helfen dabei, die Nachteile der geringen Grösse auszugleichen.

Zum Vergleich betrachten wir die Sensorgrössen anderer Kameratypen:

• Kleine Sensoren bis 1 Zoll: Hauptsächlich in Kompaktkameras ohne Wechselobjektiv. Relativ günstig, gute Bildqualität bei Tageslicht, bei schlechten Lichtverhältnissen eingeschränktes Rauschverhalten.
• Micro Four Thirds (MFT) Sensoren: Grösser als kleine Sensoren, kleiner als APS-C. In MFT-Systemkameras. Guter Kompromiss aus Grösse und Qualität, beliebt bei Reisenden und Vloggern.
• APS-C Sensoren: Grösser als MFT, kleiner als Vollformat. In Einsteiger-/Mittelklasse-DSLRs und spiegellosen Kameras. Guter Kompromiss aus Bildqualität und Erschwinglichkeit, oft günstigere Objektive.
• Vollformat-Sensoren: Grösste Sensoren für die breite Masse (entsprechen 35mm Film). In professionellen Kameras. Hervorragende Bildqualität, geringes Rauschen, grosser Dynamikbereich, aber Kameras und Objektive sind grösser und teurer.

Die Sensorgrösse hat direkten Einfluss auf mehrere wichtige Bildeigenschaften:

Für Smartphone-Hersteller ist die geringe Schärfentiefe grosser Sensoren oft ein Nachteil, da sie möchten, dass das gesamte Motiv scharf ist (z.B. bei Gruppenfotos). Die geringe Grösse von Handysensoren führt zu einer natürlich grösseren Schärfentiefe. Effekte wie Hintergrundunschärfe (Bokeh) werden bei Handys daher oft softwareseitig simuliert, statt allein durch die Sensorgrösse und Blende erzeugt.

Wo sind die Sensoren auf dem Handy?

Neben dem Kamerasensor, der offensichtlich Teil des Kameramoduls ist, beherbergen Smartphones eine Vielzahl weiterer Sensoren, die verschiedene Funktionen ermöglichen. Die meisten dieser Sensoren sind im Inneren des Geräts verborgen.

• Kameras/Mikrofone: Die bekanntesten Sensoren. Mehrere Kameras (Hauptkamera, Ultraweitwinkel, Tele, Frontkamera) für verschiedene Blickwinkel und Effekte. Mikrofone für Telefonie, Sprachnachrichten und Videoaufnahme.
• Umgebungslichtsensor: Oft in der Nähe der Frontkamera oder des oberen Rands des Displays integriert. Misst das Umgebungslicht und passt die Displayhelligkeit automatisch an.
• Näherungssensor: Typischerweise am oberen Rand des Displays. Erkennt, wenn sich etwas dem Bildschirm nähert (z.B. das Ohr beim Telefonieren) und schaltet das Display aus, um versehentliche Eingaben zu verhindern.
• Rotationssensor (Gyroskop): Im Inneren des Geräts. Erkennt die Ausrichtung und Bewegung des Handys im dreidimensionalen Raum. Ermöglicht automatische Bildschirmdrehung, Spiele-Steuerung und Bildstabilisierung.
• Beschleunigungssensor: Im Inneren. Misst Beschleunigung und Erschütterung. Wird für Schrittzähler, Spiele und in Verbindung mit GPS zur Geschwindigkeitsermittlung genutzt.
• GPS (Global Positioning System): Ein Empfänger für Satellitensignale. Ermöglicht die Standortbestimmung weltweit für Navigations- und Karten-Apps.
• Digitaler Kompass/Magnetometer: Im Inneren. Misst das Erdmagnetfeld und dient als digitaler Kompass zur Anzeige der Himmelsrichtung.
• Feuchtigkeitsmesser: Nicht in allen Handys, oft in der Nähe von Anschlüssen versteckt. Eine Messzelle, die Feuchtigkeit im Gerät selbst erkennt, um Wasserschäden anzuzeigen.
• Fingerabdrucksensor: Kann auf der Rückseite, an der Seite oder unter dem Display integriert sein. Nutzt Lichtstrahlen oder Ultraschall, um das einzigartige Muster des Fingerabdrucks zur Entsperrung zu erkennen.
• Barometer/Thermometer: Nicht in allen Handys. Misst den Luftdruck und die Temperatur in der Umgebung des Geräts, kann z.B. zur Höhenbestimmung genutzt werden.

So erkennen Sie, ob der Kamerasensor Ihres Handys beschädigt ist

Die Kamera Ihres Smartphones ist ein unverzichtbares Werkzeug. Mit der Zeit können jedoch Probleme auftreten, die ihre Leistung beeinträchtigen. Zu erkennen, wann die Kamera Ihres Telefons repariert werden muss, ist entscheidend, um ihre Funktionalität zu erhalten. Hier sind Anzeichen für einen defekten Kamerasensor oder ein anderes Kameraproblem:

• Verschwommene oder verzerrte Bilder: Einer der häufigsten Indikatoren. Wenn Ihre Bilder durchgehend unscharf erscheinen oder ungewöhnliche Flecken aufweisen, kann dies auf eine beschädigte Linse oder einen Sensor hindeuten. Nach der Reinigung der Linse mit einem Mikrofasertuch anhaltende Probleme erfordern oft eine professionelle Reparatur.
• Schwarzer Bildschirm beim Öffnen der Kamera-App: Wenn Ihre Kamera-App einen schwarzen Bildschirm anzeigt, anstatt normal zu starten, könnte dies auf ein Hardware- oder Softwareproblem hindeuten. Ein Neustart oder ein Systemupdate können Softwarefehler beheben. Wenn das Problem jedoch bestehen bleibt, könnte das Kameramodul beschädigt sein.
• Gerissene oder zerkratzte Kameralinse: Äussere Schäden an der Linse, oft durch Stürze verursacht, können die Bildqualität stark beeinträchtigen. Risse oder Kratzer erfordern in der Regel einen schnellen Austausch der Linse.
• Inkonsistente Autofokus-Funktionalität: Wenn Ihre Kamera Schwierigkeiten hat zu fokussieren oder zu lange braucht, um sich einzustellen, kann dies auf eine Fehlfunktion des Autofokus-Mechanismus hindeuten. Dies ist besonders häufig nach einem Sturz oder Wasserkontakt.
• Fehlermeldungen bei der Kameranutzung: Meldungen wie "Kamera fehlgeschlagen" sind klare Anzeichen für ein Problem. Diese Fehler können durch beschädigte Hardware, Softwarefehler oder veraltete Firmware verursacht werden.
• Schlechte Leistung bei schlechtem Licht: Wenn die Kamera Ihres Telefons plötzlich bei schlechten Lichtverhältnissen Schwierigkeiten hat und ungewöhnlich körnige oder dunkle Fotos liefert, könnte der Sensor beschädigt sein oder versagen.

Wenn Sie eines dieser Probleme feststellen, ist es ratsam, einen Fachmann für Handy-Reparaturen aufzusuchen, um das Problem zu diagnostizieren und beheben zu lassen.

Fazit

Kamerasensoren, insbesondere die in Smartphones verwendeten CMOS-Sensoren, sind faszinierende und komplexe Bauteile. Sie sind das Herzstück der digitalen Fotografie und haben sich in den letzten Jahren rasant weiterentwickelt, um trotz ihrer geringen Grösse beeindruckende Bilder zu ermöglichen.

Während die physische Grösse des Sensors weiterhin eine Rolle für Eigenschaften wie Rauschverhalten und Dynamikbereich spielt, kompensieren moderne Smartphone-Kameras die Einschränkungen kleiner Sensoren durch fortschrittliche Technologie wie BSI-Design, schnelle Auslesegeschwindigkeiten durch Stacked-Sensoren und leistungsstarke Software-Verarbeitung.

Das Verständnis, wie diese Sensoren funktionieren und welche anderen Sensoren Ihr Handy für verschiedene Funktionen nutzt, gibt einen spannenden Einblick in die Technologie, die wir täglich in unserer Tasche tragen. Achten Sie auf die Anzeichen, die auf ein Problem mit Ihrer Handykamera hindeuten, um sicherzustellen, dass Sie weiterhin wertvolle Momente festhalten können.

Häufig gestellte Fragen (FAQ)

Welchen Sensortyp verwenden Handykameras?
Fast alle modernen Handykameras verwenden CMOS-Sensoren (Complementary Metal-Oxide Semiconductor).

Warum sind die Kamerasensoren in Handys so klein?
Die Sensoren sind klein, um das Smartphone kompakt und flach zu halten und die Produktionskosten niedrig zu halten. Die meisten haben Grössen von 1:3,2 Zoll oder 1:1,8 Zoll, selten 1 Zoll.

Beeinflusst die Sensorgrösse die Bildqualität bei Handys?
Ja, die Sensorgrösse beeinflusst Rauschverhalten, Dynamikbereich und Schärfentiefe. Grössere Sensoren bieten in der Regel bessere Bildqualität, besonders bei schlechtem Licht. Handys kompensieren die kleine Grösse jedoch durch Technologie und Software.

Was ist ein BSI-Sensor und warum ist er wichtig für Handys?
BSI steht für Back-Side Illuminated. Dieses Design ermöglicht es dem Sensor, mehr Licht einzufangen, was zu besserer Leistung bei schlechtem Licht und geringerem Rauschen führt – entscheidend für die Fotografie mit Smartphones.

Was ist ein Stacked Sensor?
Ein Stacked Sensor hat Verarbeitungschips direkt auf der Rückseite des Sensors gestapelt. Dies ermöglicht viel schnellere Datenverarbeitung und Auslesegeschwindigkeiten, was Funktionen wie schnelle Serienaufnahmen und verbesserte Autofokus-Leistung verbessert.

Wie erkenne ich einen defekten Kamerasensor bei meinem Handy?
Anzeichen sind konstant verschwommene Bilder, ein schwarzer Bildschirm beim Öffnen der Kamera-App, Fehlermeldungen, inkonsistenter Autofokus oder stark verschlechterte Leistung bei schlechtem Licht.

Welche anderen wichtigen Sensoren hat mein Smartphone neben der Kamera?
Smartphones haben viele weitere Sensoren, darunter Mikrofone, Umgebungslichtsensor, Näherungssensor, Rotationssensor (Gyroskop), Beschleunigungssensor, GPS, digitaler Kompass, oft auch Fingerabdrucksensor und manchmal Barometer/Thermometer.
