Das Raspberry Pi Camera Module 3 ist eine kompakte und leistungsfähige Kamera, die speziell für die vielseitigen Raspberry Pi Computer entwickelt wurde. Es ist ein beliebtes Werkzeug für Hobbyisten, Entwickler und Profis, die Bild- und Videoaufnahmen in ihre Projekte integrieren möchten. Eine der häufigsten Fragen, die sich Anwender stellen, betrifft den Blickwinkel der Kamera und wie man sie am besten positioniert, um das gewünschte Sichtfeld abzudecken. In diesem Artikel tauchen wir tief in diese Themen ein und geben Ihnen praktische Tipps und Informationen.
Das Camera Module 3 baut auf dem Erfolg seiner Vorgänger auf und bringt signifikante Verbesserungen mit sich. Es verfügt über einen hochmodernen 12-Megapixel-Sensor (IMX708) mit Unterstützung für HDR (High Dynamic Range) und bietet einen schnellen Phasendetektions-Autofokus. Diese Features machen es zu einem sehr flexiblen Werkzeug für eine breite Palette von Anwendungen, von Überwachungssystemen über Zeitrafferaufnahmen bis hin zu maschinellem Sehen.

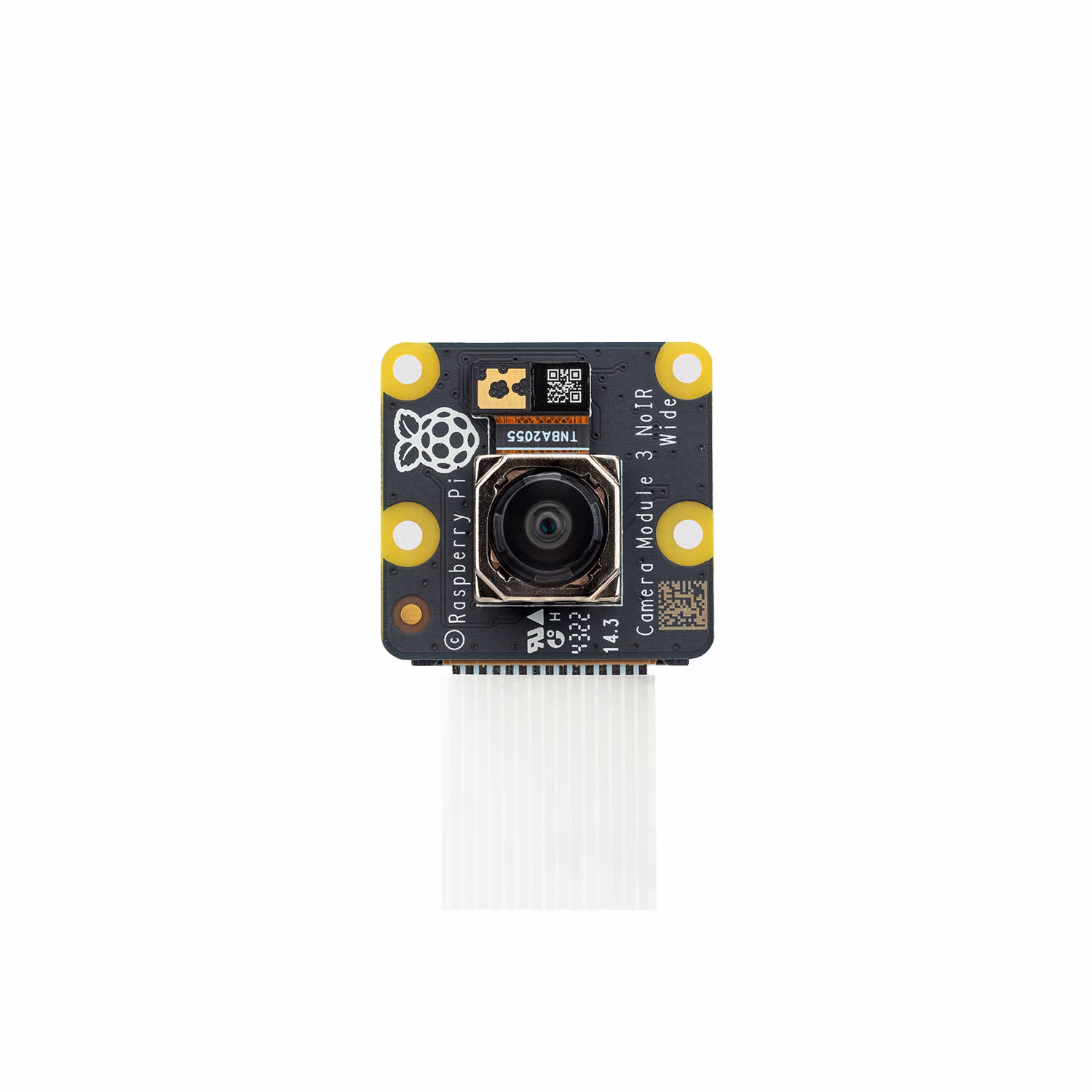

Der Blickwinkel des Raspberry Pi Camera Module 3
Der Blickwinkel, oft auch als Sichtfeld (Field of View, FoV) bezeichnet, ist ein entscheidender Faktor, der bestimmt, wie viel von der Szene vor der Kamera erfasst wird. Ein größerer Blickwinkel bedeutet, dass die Kamera mehr von der Umgebung sehen kann, während ein kleinerer Blickwinkel einen engeren Ausschnitt erfasst.
Das Raspberry Pi Camera Module 3 ist in zwei Hauptvarianten erhältlich, die sich primär durch ihren Blickwinkel unterscheiden:
- Standard-Variante: Diese Version bietet einen horizontalen Blickwinkel von typischerweise 75 Grad. Dies ist ein vielseitiger Winkel, der für viele allgemeine Anwendungen gut geeignet ist, wie z. B. das Aufnehmen von Objekten in moderater Entfernung oder die Überwachung eines Raumes.
- Weitwinkel-Variante: Für Projekte, die ein breiteres Sichtfeld erfordern, gibt es das Camera Module 3 Wide. Diese Version verfügt über einen ultra-weiten Blickwinkel von 120 Grad. Mit diesem erweiterten Blickwinkel kann die Kamera deutlich mehr von der Umgebung erfassen, ohne dass die Kamera weiter vom Motiv entfernt werden muss. Das ist besonders nützlich für Landschaftsaufnahmen, Aufnahmen in engen Räumen oder Anwendungen, bei denen ein breiter Überblick benötigt wird.
Die Wahl zwischen der Standard- und der Weitwinkel-Variante hängt stark von Ihrer spezifischen Anwendung ab. Benötigen Sie Details oder einen breiten Überblick? Die 75-Grad-Variante ist ein guter Allrounder, während die 120-Grad-Variante ideal ist, wenn Sie „mehr von der Welt“ mit Ihrem Raspberry Pi sehen möchten.
Weitere wichtige Features des Camera Module 3
Neben dem wählbaren Blickwinkel bietet das Camera Module 3 eine Reihe weiterer herausragender Merkmale:
- 12 Megapixel Auflösung: Der IMX708 Sensor liefert hochauflösende Bilder, die auch für Detailanalysen geeignet sind.
- HDR-Modus: Der High Dynamic Range (HDR) Modus ermöglicht bessere Aufnahmen in Szenen mit hohem Kontrast, indem er Details sowohl in hellen als auch in dunklen Bereichen bewahrt. Dieser Modus ist bis zu 3 Megapixel verfügbar.
- Phasendetektions-Autofokus (PDAF): Dies ist ein bedeutendes Upgrade gegenüber früheren Modulen. Der schnelle Autofokus macht die Kamera viel benutzerfreundlicher, da sie automatisch auf das Motiv scharfstellen kann. Die libcamera-Bibliothek bietet volle Unterstützung und Kontrolle über diese Funktion.
- Videoaufzeichnung: Das Modul kann Full HD (1080p) Videos mit 50 Bildern pro Sekunde (fps) aufnehmen. Bei niedrigeren Auflösungen sind sogar höhere Bildraten möglich. Dies macht es zu einem hervorragenden Werkzeug für Video-Streaming oder -Aufzeichnungsprojekte.
- IR-Optionen: Beide Varianten (Standard und Weitwinkel) sind wahlweise mit oder ohne Infrarot-Sperrfilter erhältlich. Die Version ohne IR-Filter (oft als NoIR bezeichnet) ermöglicht die Aufnahme von Infrarotlicht und ist in Kombination mit IR-Beleuchtung ideal für Nachtsichtanwendungen.
Optimale Positionierung der Raspberry Pi Kamera
Die korrekte Positionierung der Kamera ist entscheidend, um das gesamte gewünschte Sichtfeld abzudecken. Es geht darum, die Kamera so zu platzieren, dass der Bereich, den Sie aufnehmen möchten, exakt in den Rahmen passt. Das mag zunächst kompliziert erscheinen, aber mit ein paar grundlegenden Überlegungen und einer einfachen Berechnung lässt sich die optimale Entfernung leicht ermitteln.
Was Sie für die Berechnung benötigen:
- Die Abmessungen des Bereichs, den Sie aufnehmen möchten (z. B. Länge und Breite eines Aquariums, die Größe eines Tisches usw.).
- Den Blickwinkel (FoV) Ihrer spezifischen Kamera-Variante (Standard 75° oder Weitwinkel 120°). Beachten Sie, dass Kameras sowohl einen horizontalen als auch einen vertikalen Blickwinkel haben. Bei der v2-Kamera waren dies beispielsweise 62,2° horizontal und 48,8° vertikal. Für das Camera Module 3 sind die genauen horizontalen/vertikalen Winkel der 75°- bzw. 120°-Varianten in der Dokumentation zu finden, aber die Gesamt-FoV-Angaben (75°/120°) geben eine gute Basis.
Idealerweise sollten Sie die Kamera so ausrichten, dass die längere Achse des zu filmenden Bereichs mit der horizontalen Achse der Kamera übereinstimmt, da der horizontale Blickwinkel oft größer ist.
Die Berechnung der optimalen Entfernung
Die Entfernung der Kamera zum Motiv kann mit einfacher Trigonometrie berechnet werden. Wenn Sie den Blickwinkel (alpha) und die halbe Breite des Bereichs kennen, den Sie abdecken möchten (die 'Gegenkathete' in einem rechtwinkligen Dreieck, das durch die Kamera, die Mitte des Bereichs und den Rand des Bereichs gebildet wird), können Sie die Entfernung (die 'Ankathete') mithilfe der Tangensfunktion berechnen:
Entfernung = (Halbe Breite des Bereichs) / tan(Halber Blickwinkel)
Oder umgestellt:
Entfernung = (Breite des Bereichs / 2) / tan((Blickwinkel * pi / 180) / 2)
Wobei der Blickwinkel in Grad angegeben ist und in Radiant umgerechnet werden muss (`* pi / 180`).
Ein praktisches Beispiel
Nehmen wir das Beispiel aus der bereitgestellten Information, auch wenn es sich auf eine v2-Kamera mit spezifischen horizontalen (62.2°) und vertikalen (48.8°) FoVs bezieht, um das Prinzip zu verdeutlichen. Angenommen, wir möchten ein Aquarium mit den Maßen 70 cm x 40 cm von oben filmen.
Wir richten die Kamera so aus, dass die horizontale Kameraachse die längere Seite des Aquariums (70 cm) abdeckt und die vertikale Achse die kürzere Seite (40 cm).
Für die horizontale Abdeckung (70 cm):
- Halbe Breite des Bereichs = 70 cm / 2 = 35 cm
- Halber horizontaler Blickwinkel (v2) = 62.2° / 2 = 31.1°
- Entfernung = 35 cm / tan(31.1° * pi / 180)
- Berechnung ergibt ca. 58.02 cm
Für die vertikale Abdeckung (40 cm):
- Halbe Breite des Bereichs = 40 cm / 2 = 20 cm
- Halber vertikaler Blickwinkel (v2) = 48.8° / 2 = 24.4°
- Entfernung = 20 cm / tan(24.4° * pi / 180)
- Berechnung ergibt ca. 44.09 cm
Um sicherzustellen, dass das gesamte Aquarium (70 cm x 40 cm) im Bild ist, muss die Kamera so positioniert werden, dass sowohl die horizontale als auch die vertikale Anforderung erfüllt ist. Das bedeutet, die Kamera muss mindestens 58.02 cm über dem Boden des Aquariums positioniert werden (wenn sie perfekt zentriert ist). Wenn das Aquarium eine Wassertiefe von 10 cm hat, muss die Kamera 58.02 cm + 10 cm = ca. 68.02 cm über der Wasseroberfläche oder ca. 58.02 cm über dem Boden des Aquariums positioniert werden.
Es ist entscheidend, dass die Kamera exakt über dem Zentrum des zu filmenden Bereichs positioniert und gerade nach unten ausgerichtet ist. Jede Abweichung von der Mitte oder eine Neigung der Kamera kann dazu führen, dass Teile des Bereichs außerhalb des Sichtfelds liegen.
Wenn Sie das Camera Module 3 verwenden, würden Sie die FoV-Werte für Ihre gewählte Variante (75° oder 120°) in die Berechnung einsetzen, um die optimale Entfernung für Ihren spezifischen Anwendungsfall zu ermitteln.
Vergleich: Standard vs. Weitwinkel
| Merkmal | Standard-Variante | Weitwinkel-Variante |
|---|---|---|
| Blickwinkel (Horizontal) | Ca. 75 Grad | Ca. 120 Grad |
| Sensor | IMX708 (12 MP) | |
| Autofokus | Phasendetektion (PDAF) | |
| HDR | Ja (bis 3 MP) | |
| Verfügbare Optionen | Mit IR-Filter / Ohne IR-Filter (NoIR) | |
| Einsatzbereich | Allgemein, moderate Entfernung | Breiter Überblick, enge Räume |
Kompatibilität und Zubehör
Das Camera Module 3 ist mit allen Modellen des Raspberry Pi kompatibel. Allerdings gibt es einige Besonderheiten bei den Anschlusskabeln:
- Für die Verbindung mit den meisten Raspberry Pi Modellen (Pi 1 Model A+/B+, Pi 2 Model B, Pi 3 Model B/B+, Pi 4 Model B) wird das mitgelieferte 200 mm lange flexible Flachbandkabel verwendet.
- Für den Raspberry Pi Zero (Zero, Zero W, Zero WH, Zero 2 W) wird ein spezielles, schmaleres Adapterkabel benötigt, da der Kameraanschluss am Pi Zero kleiner ist.
- Für den neuesten Raspberry Pi 5 wird ebenfalls ein spezielles Adapterkabel benötigt, da der Anschlussstecker geändert wurde. Diese Adapterkabel sind in verschiedenen Längen erhältlich.
Beachten Sie auch, dass die physische Größe des Camera Module 3 im Vergleich zum Vorgänger, dem Camera Module 2, leicht unterschiedlich ist. Die PCB-Größe und die Befestigungslöcher sind gleich geblieben, aber das Camera Module 3 ist aufgrund der verbesserten Optik einige Millimeter höher. Dies bedeutet, dass Gehäuse, die speziell für das Camera Module 2 entwickelt wurden, möglicherweise nicht passen.
Softwareunterstützung
Die Bedienung des Camera Module 3 wird vollständig von der Open Source libcamera-Bibliothek unterstützt. Dies bietet Entwicklern eine präzise Kontrolle über die Bildverarbeitung und Zugriff auf die internen Funktionen des Moduls. Für Benutzer, insbesondere Anfänger und Python-Programmierer, steht Picamera2 zur Verfügung. Dies ist eine Python-Bibliothek, die auf libcamera aufbaut und die Verwendung des Camera Module 3 für eine Vielzahl von Projekten, einschließlich maschinellem Lernen, vereinfacht.
Häufig gestellte Fragen (FAQ)
Hier beantworten wir einige häufige Fragen zum Raspberry Pi Camera Module 3 und seinem Blickwinkel:
Was ist der Unterschied zwischen der Standard- und der Weitwinkel-Variante?
Der Hauptunterschied liegt im Blickwinkel. Die Standard-Variante hat einen horizontalen Blickwinkel von ca. 75 Grad, während die Weitwinkel-Variante einen deutlich breiteren Blickwinkel von 120 Grad bietet. Der Weitwinkel erfasst mehr von der Szene.
Wie hoch ist die Auflösung des Camera Module 3?
Das Modul verwendet einen 12-Megapixel-Sensor (IMX708).
Verfügt das Camera Module 3 über Autofokus?
Ja, es verfügt über einen schnellen Phasendetektions-Autofokus (PDAF).
Kann ich das Camera Module 3 für Nachtsicht verwenden?
Ja, wenn Sie die Version ohne Infrarot-Sperrfilter (NoIR) wählen und diese mit einer geeigneten Infrarot-Beleuchtung kombinieren.
Ist das Camera Module 3 mit meinem Raspberry Pi Zero kompatibel?
Ja, es ist mit allen Raspberry Pi Modellen kompatibel, benötigt aber ein spezielles Adapterkabel für den Raspberry Pi Zero.
Ist das Camera Module 3 mit meinem Raspberry Pi 5 kompatibel?
Ja, es ist kompatibel, benötigt aber ein spezielles Adapterkabel für den CSI/DSI-Anschluss des Raspberry Pi 5.
Wie schnell kann das Camera Module 3 Videos aufnehmen?
Es kann Full HD (1080p) Videos mit bis zu 50 Bildern pro Sekunde aufnehmen. Höhere Bildraten sind bei niedrigeren Auflösungen möglich.
Ist das Camera Module 3 größer als frühere Modelle wie das Camera Module 2?
Die PCB-Größe und die Montagelöcher sind gleich, aber das Camera Module 3 ist aufgrund der verbesserten Optik einige Millimeter höher.
Fazit
Das Raspberry Pi Camera Module 3 ist eine beeindruckende Weiterentwicklung und eine hervorragende Kameraoption für Raspberry Pi Nutzer. Die Wahl zwischen der Standard- und der Weitwinkel-Variante ermöglicht es Ihnen, den für Ihr Projekt passenden Blickwinkel auszuwählen. Durch das Verständnis des Blickwinkels und die Anwendung einfacher Berechnungen können Sie die Kamera optimal positionieren, um sicherzustellen, dass Ihr gewünschtes Motiv perfekt im Bild ist. Mit Features wie 12MP, HDR, schnellem Autofokus und der Option für Nachtsicht (NoIR) bietet das Camera Module 3 eine hohe Flexibilität für eine Vielzahl von kreativen und technischen Anwendungen.
