Für jeden Fotografen ist das Stativ ein unverzichtbares Werkzeug, um scharfe Bilder bei wenig Licht zu erhalten, Langzeitbelichtungen zu realisieren oder einfach nur eine stabile Kameraposition zu gewährleisten. Doch oft stößt man auf ein kleines, aber ärgerliches Problem: Die Verbindung zwischen Kamera und Stativ oder zwischen Stativ und Stativkopf will nicht passen. Die Ursache liegt meist im Gewinde. Während in vielen Bereichen der Technik metrische Gewinde (wie M6, M8 etc.) Standard sind, verlassen sich Kamera- und Stativhersteller traditionell auf Zollgewinde. Dieses Erbe kann zu Verwirrung führen, ist aber mit dem richtigen Wissen leicht zu meistern.
Die Welt der Kameragewinde dreht sich hauptsächlich um zwei Größen, die aus dem amerikanischen Zollsystem stammen: 1/4 Zoll und 3/8 Zoll. Diese Gewinde, genormt nach DIN 4503 und ISO 1222, bilden das Rückgrat der Stativbefestigung in der Fotografie. Das Verständnis dieser beiden Größen, ihrer Unterschiede und ihrer typischen Anwendungen ist entscheidend, um die richtige Ausrüstung auszuwählen und Kompatibilitätsprobleme zu vermeiden.
Warum Zollgewinde in der Fotografie?
Die Verwendung von Zollgewinden in der Fotografie hat historische Gründe. Als sich die Fotografie im 19. Jahrhundert entwickelte, waren Zollmaße, insbesondere britische Standards wie das Whitworth-Gewinde (BSW), weit verbreitet. Viele frühe Fotogeräte und Stative wurden mit diesen Gewinden konstruiert. Obwohl sich weltweit die metrischen ISO-Gewinde durchgesetzt haben, hat sich das Stativgewinde in der Fotografie weitgehend an seinen historischen Wurzeln orientiert und ist bei den Zollmaßen geblieben.
Heute wird anstelle des älteren britischen BSW-Standards (55° Flankenwinkel) meist der amerikanische UNC-Standard (Unified National Coarse) mit einem Flankenwinkel von 60° verwendet. Da jedoch Durchmesser und Steigung bei den relevanten Größen (1/4 Zoll und 3/8 Zoll) oft sehr ähnlich sind, passen ältere BSW-Gewinde und neuere UNC-Gewinde in den meisten Fällen ohne größere Schwierigkeiten zusammen. Diese Beibehaltung der Zollmaße stellt sicher, dass auch ältere Kameras oder Zubehörteile mit moderneren Stativen kompatibel bleiben, schafft aber gleichzeitig eine Abgrenzung zum weit verbreiteten metrischen System, was zu Verwirrung führen kann, insbesondere wenn man versucht, Standard-Metallschrauben aus dem Baumarkt zu verwenden.
Die Hauptakteure: 1/4 Zoll und 3/8 Zoll UNC

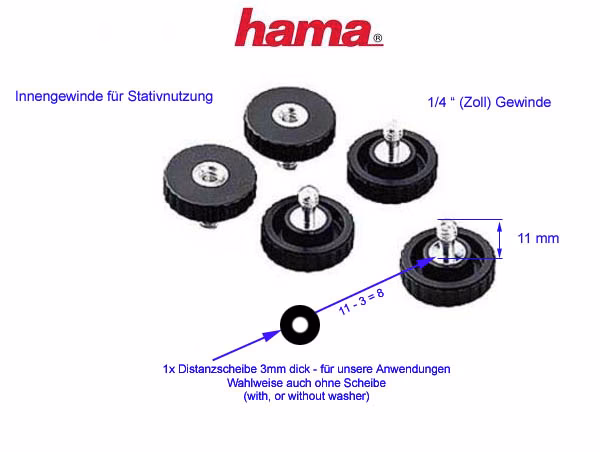

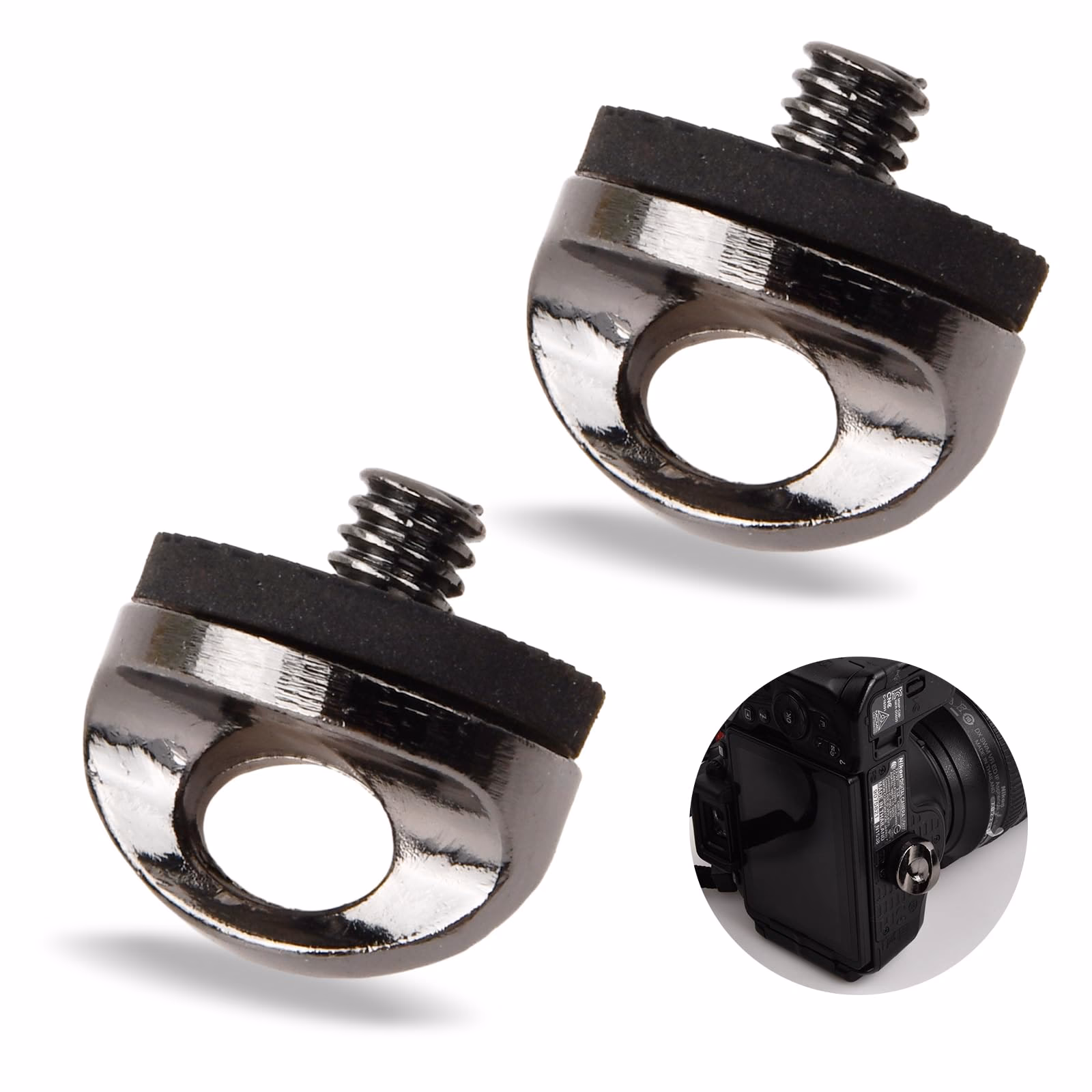

Die überwiegende Mehrheit der Kameras, von kleinen Sucherkameras über digitale Spiegelreflexkameras (DSLR) und spiegellose Systemkameras (DSLM) bis hin zu vielen Mittelformatkameras, ist mit einem standardmäßigen 1/4 Zoll UNC-Gewinde an der Unterseite ausgestattet. Dieses Gewinde dient dazu, die Kamera direkt auf einer Schnellwechselplatte, einem Kugelkopf oder einem Neiger zu befestigen. Die Bezeichnung „1/4 Zoll - 20 Gang - UNC“ gibt präzise Auskunft über die Beschaffenheit des Gewindes: Der Nenndurchmesser beträgt 1/4 Zoll, was ungefähr 6,35 mm entspricht. Die Angabe „20 Gang“ bedeutet, dass auf einem Zoll Länge 20 Gewindegänge vorhanden sind, was einer Steigung von 1/20 Zoll oder 1,27 mm entspricht. Der Innendurchmesser dieses Gewindes beträgt typischerweise etwa 5,2 mm.
Das 3/8 Zoll UNC-Gewinde ist größer und robuster. Es ist bei einigen Mittelformatkameras und fast allen Großformatkameras zu finden, wo größere Stabilität und Tragfähigkeit erforderlich sind. Seine Hauptanwendung findet das 3/8 Zoll-Gewinde jedoch bei den Verbindungen zwischen schwereren Stativbeinen und den Stativköpfen. Während die meisten Kameras ein 1/4 Zoll-Gewinde haben, verfügen viele professionelle Stativköpfe über ein 3/8 Zoll-Loch zur Befestigung am Stativ. Umgekehrt haben die Säulen oder Beine vieler Stative eine 3/8 Zoll-Schraube, auf die der Stativkopf geschraubt wird. Die Bezeichnung „3/8 Zoll - 16 Gang - UNC“ bedeutet einen Nenndurchmesser von 3/8 Zoll (ca. 9,6 mm), 16 Gewindegänge pro Zoll (Steigung von 1/16 Zoll oder 1,5875 mm) und einen typischen Innendurchmesser von etwa 8 mm. Dieses Gewinde ist auch der Standard bei Mikrofonstativen.
Das Verständnis, welches Gewinde an welchem Teil Ihrer Ausrüstung verbaut ist, ist der erste Schritt zur Vermeidung von Frustration. Eine Kamera benötigt fast immer eine 1/4 Zoll-Schraube, während die Verbindung zwischen Stativbeinen und Stativkopf oft eine 3/8 Zoll-Schraube ist. Schnellwechselplatten können sowohl 1/4 Zoll- als auch 3/8 Zoll-Schrauben haben, je nach Größe und Zweck.
Verwirrung M6 vs. 1/4 Zoll: Ein häufiges Missverständnis
Ein häufiges Problem tritt auf, wenn versucht wird, metrische Schrauben mit Zollgewinden zu verwenden. Insbesondere die Frage „Ist M6 gleich 1/4 Zoll?“ oder „Welche Schraube liegt zwischen M6 und 1/4 Zoll?“ taucht oft auf. Die einfache Antwort ist: Nein, M6 ist nicht gleich 1/4 Zoll, und es gibt keine standardmäßige Schraube, die genau „dazwischen“ liegt und kompatibel wäre.
Ein M6-Gewinde hat einen metrischen Durchmesser von 6 mm und eine Standardsteigung von 1 mm. Ein 1/4 Zoll UNC-Gewinde hat einen Durchmesser von ca. 6,35 mm und eine Steigung von 1,27 mm. Obwohl die Durchmesser mit 6 mm und 6,35 mm relativ nah beieinander liegen, sind sie nicht identisch. Die Steigungen (1 mm vs. 1,27 mm) unterscheiden sich deutlich. Eine M6-Schraube kann sich in einem 1/4 Zoll-Gewinde anfänglich lose anfühlen und scheinbar greifen, wird aber schnell verkanten und kann das empfindliche Gewinde in Ihrer Kamera oder Schnellwechselplatte dauerhaft beschädigen. Umgekehrt passt eine 1/4 Zoll-Schraube nicht in ein M6-Gewinde, da sie sowohl im Durchmesser als auch in der Steigung größer ist.
Wenn Sie eine Situation erleben, in der eine M6-Schraube in eine „Mutter“ (also das Innengewinde, z.B. in der Kamera) passt, eine 1/4 Zoll-Schraube aber zu groß ist, deutet das stark darauf hin, dass das Innengewinde *nicht* das standardmäßige 1/4 Zoll Kameragewinde ist. Dies könnte bei sehr alten oder nicht standardmäßigen Geräten der Fall sein, oder das Gewinde ist beschädigt. Für Standard-Kameras und Stativzubehör ist 1/4 Zoll UNC das korrekte Gewinde, und eine passende 1/4 Zoll-Schraube sollte immer passen, sofern das Gewinde intakt ist.
Was tun bei Inkompatibilität? Die Lösung heißt Adapter
Die gute Nachricht ist, dass Sie nicht Ihre gesamte Ausrüstung ersetzen müssen, wenn Sie ein Stativ mit einem 3/8 Zoll-Gewinde und eine Kamera mit einem 1/4 Zoll-Gewinde besitzen (oder umgekehrt, z.B. einen Stativkopf mit 3/8 Zoll-Loch und ein Stativ mit 1/4 Zoll-Schraube – was seltener vorkommt). Die Lösung sind Gewindeadapter, oft auch Reduziergewinde genannt.
Die gebräuchlichsten Adapter sind:
- 3/8 Zoll auf 1/4 Zoll Reduziergewinde: Dies ist der häufigste Adapter. Er wird in das 3/8 Zoll-Gewinde eines Stativkopfes oder einer Stativsäule geschraubt und reduziert das Gewinde auf 1/4 Zoll, sodass eine Kamera oder Schnellwechselplatte mit 1/4 Zoll-Schraube darauf montiert werden kann.
- 1/4 Zoll auf 3/8 Zoll Adapter: Weniger verbreitet, aber nützlich, wenn Sie z.B. einen Stativkopf mit 3/8 Zoll-Schraube an einem Stativ mit 1/4 Zoll-Gewinde befestigen möchten. Diese Adapter sind oft als kleine Bolzen oder Buchsen ausgeführt.
Diese Adapter sind in der Regel klein, preiswert und aus Metall gefertigt, um Stabilität zu gewährleisten. Sie sind ein Muss in jeder Fototasche, um maximale Flexibilität mit Ihrer Ausrüstung zu gewährleisten. Achten Sie beim Kauf darauf, hochwertige Adapter zu wählen, um ein sicheres Befestigen Ihrer wertvollen Kamera zu gewährleisten.
Die Bedeutung von Normen: DIN 4503 und ISO 1222
Die Normen DIN 4503 und ISO 1222 spielen eine wichtige Rolle, um Kompatibilität in der Welt der Stativgewinde zu gewährleisten. Diese Normen definieren nicht nur die genauen Spezifikationen der 1/4 Zoll und 3/8 Zoll Zollgewinde für Kameras und Zubehör (wie Durchmesser, Steigung, Flankenwinkel), sondern behandeln auch andere wichtige Aspekte der Stativanbindung, wie z.B. Verdrehsicherungen. Diese Verdrehsicherungen verhindern, dass sich die montierte Kamera oder das Zubehör ungewollt lockert oder verdreht. Oft handelt es sich dabei um kleine Stifte oder Kanten, die in entsprechende Aussparungen an der Kameraunterseite oder der Schnellwechselplatte greifen. Die Einhaltung dieser Normen durch die Hersteller ist entscheidend für die problemlose Nutzung und den sicheren Halt Ihrer Ausrüstung.
Zollschrauben im Allgemeinen: UNC, UNF, BSF
Während wir uns in der Fotografie hauptsächlich mit UNC-Gewinden (Unified National Coarse) beschäftigen, gibt es in der Welt der Zollschrauben weitere wichtige Typen, wie im bereitgestellten Text erwähnt. Die Unified National (UN) Gewinde umfassen UNC für Grobgewinde und UNF (Unified National Fine) für Feingewinde. Beide UN-Typen haben einen Flankenwinkel von 60°. Historisch bedeutsam sind auch die britischen Whitworth-Gewinde (BSW - British Standard Whitworth) und BSF (British Standard Fine), die einen Flankenwinkel von 55° aufweisen. Obwohl BSW und BSF in vielen Bereichen durch metrische oder UN-Gewinde ersetzt wurden, sind sie immer noch in älteren Maschinen oder spezifischen Anwendungen zu finden. Das Wissen über diese verschiedenen Zollgewinde und ihre Spezifikationen (Durchmesser in Zoll, Steigung als Gewindegänge pro Zoll) ist nicht nur für die Fotografie, sondern auch in anderen technischen Bereichen wichtig.
Die Größenbestimmung von Zollschrauben erfolgt typischerweise durch den Nenndurchmesser in Zoll und die Anzahl der Gewindegänge pro Zoll (Threads Per Inch, TPI). Zum Beispiel bedeutet 1/4"-20 UNC einen Durchmesser von 1/4 Zoll und 20 Gewindegänge pro Zoll. Dies unterscheidet sich grundlegend von metrischen Gewinden, bei denen der Durchmesser in Millimetern und die Steigung in Millimetern angegeben wird (z.B. M6x1 für 6 mm Durchmesser und 1 mm Steigung).
Vergleich der wichtigsten Gewinde
| Gewinde | Nenndurchmesser (Zoll) | Durchmesser (ca. mm) | Steigung (TPI) | Steigung (ca. mm) | Flankenwinkel | Typische Anwendung in der Fotografie |
|---|---|---|---|---|---|---|
| 1/4 Zoll UNC | 1/4" | 6,35 mm | 20 | 1,27 mm | 60° | Kamera-Befestigung (DSLR, DSLM, MF), kleinere Schnellwechselplatten, kleinere Stativköpfe |
| 3/8 Zoll UNC | 3/8" | 9,525 mm | 16 | 1,5875 mm | 60° | Verbindung Stativbein zu Stativkopf, größere Stativköpfe, Großformatkameras, Mikrofongewinde |
| M6 (Metrisch) | N/A | 6,00 mm | N/A | 1,00 mm | 60° | Nicht standardmäßig für Kamera-Stativgewinde, kann aber in anderem Fotozubehör vorkommen |
| 1/4 Zoll BSW (historisch) | 1/4" | 6,35 mm | 20 | 1,27 mm | 55° | Ältere Fotoausrüstung (oft kompatibel mit 1/4 UNC) |
| 3/8 Zoll BSW (historisch) | 3/8" | 9,525 mm | 16 | 1,5875 mm | 55° | Ältere Stativverbindungen (oft kompatibel mit 3/8 UNC) |
Häufig gestellte Fragen zu Kameragewinden
Welches Gewinde hat meine Kamera?
Fast alle modernen Kameras (DSLR, DSLM, die meisten Kompaktkameras und viele Mittelformatkameras) haben ein 1/4 Zoll UNC-Gewinde an der Unterseite. Bei sehr großen Kameras oder speziellen Filmkameras kann es auch 3/8 Zoll sein, aber 1/4 Zoll ist der absolute Standard.
Brauche ich einen Adapter?
Sie benötigen einen Adapter, wenn das Gewinde Ihrer Kamera (typischerweise 1/4 Zoll) nicht zum Gewinde des Teils passt, auf das Sie sie schrauben möchten (z.B. ein Stativkopf mit 3/8 Zoll Schraube oder Loch). Der häufigste Fall ist ein 3/8 Zoll-Loch im Stativkopf, in das ein 3/8 auf 1/4 Zoll Reduziergewinde eingeschraubt wird, um die 1/4 Zoll Kamera aufnehmen zu können.
Was ist der Unterschied zwischen 1/4 Zoll und 3/8 Zoll Gewinden?
Der Hauptunterschied liegt in Größe und Stabilität. 1/4 Zoll ist kleiner (ca. 6,35 mm Durchmesser) und wird direkt an der Kamera verwendet. 3/8 Zoll ist größer (ca. 9,6 mm Durchmesser) und wird typischerweise für die robustere Verbindung zwischen Stativbeinen und Stativkopf oder für schwerere Kameras verwendet.
Passt eine M6 Schraube in ein Kameragewinde?
Nein. Ein standardmäßiges Kameragewinde ist 1/4 Zoll UNC. M6 ist ein metrisches Gewinde (6 mm Durchmesser, 1 mm Steigung) und ist nicht kompatibel. Das Verwenden einer M6 Schraube in einem 1/4 Zoll Gewinde kann dieses beschädigen.
Was bedeutet UNC bei den Gewinden?
UNC steht für Unified National Coarse. Es ist ein amerikanischer Standard für Zollgewinde mit einem Flankenwinkel von 60°. Es ist die heute gängigste Art von Zollgewinde, die in der Fotografie für Stativanschlüsse verwendet wird.
Sind BSW und UNC Gewinde kompatibel?
Obwohl BSW einen Flankenwinkel von 55° und UNC 60° hat, sind die Durchmesser und Steigungen bei 1/4 Zoll und 3/8 Zoll oft identisch. Daher sind BSW- und UNC-Gewinde in diesen Größen in der Praxis meist kompatibel, auch wenn dies technisch nicht perfekt ist.
Fazit
Die Welt der Kameragewinde mag auf den ersten Blick verwirrend erscheinen, insbesondere durch die Verwendung von Zollmaßen statt metrischen Standards. Doch mit dem Wissen um die zwei Hauptgrößen – 1/4 Zoll UNC und 3/8 Zoll UNC - sowie ihre typischen Anwendungen, lassen sich die meisten Kompatibilitätsprobleme vermeiden. Denken Sie daran: Ihre Kamera hat fast immer ein 1/4 Zoll-Loch, während die Verbindung von Stativ zu Kopf oft 3/8 Zoll ist. Für den Fall der Fälle sind preiswerte Adapter Ihre besten Freunde, um Flexibilität und einen sicheren Halt Ihrer wertvollen Ausrüstung zu gewährleisten. Ignorieren Sie metrische Schrauben wie M6 für diese spezifische Anwendung – sie passen nicht korrekt und können Schaden anrichten. Ein korrekt passendes Stativgewinde ist die Grundlage für wackelfreie Bilder und die Langlebigkeit Ihrer Ausrüstung.
