Die Fototechnologie hat sich im Laufe der Jahre dramatisch weiterentwickelt, nicht zuletzt dank der rasanten Entwicklung neuer Werkzeuge zur Erfassung von Bildern und Licht. Heutzutage können wir mit einer App auf einem Smartphone vollständig immersive Erlebnisse schaffen und lebensechte Bilder mit beispielloser Auflösung aufnehmen. Selbst ein durchschnittliches iPhone oder iPad kann heutzutage schon sehr hochwertige Bilder aufnehmen.
Die 3D-Kamera ist ein Konzept, von dem heutzutage viele Menschen gehört haben, das aber viele immer noch nicht ganz verstehen. Es ist leicht, sich in Beschreibungen von Dingen wie 3D-Tiefenwahrnehmung und 360-Grad-Fotos zu verlieren. Sobald man jedoch versteht, wie eine echte 3D-Kamera funktioniert, wird auch klar, warum diese Werkzeuge immer beliebter werden.
Hier ist Ihr Leitfaden in die Welt der 3D-Fotografie.
Was ist eine 3D-Kamera?
Beginnen wir mit der offensichtlichsten Frage. Eine 3D-Kamera, die ursprünglich als Stereokamera begann, ist ein Bildaufnahmegerät, das mehrere Blickwinkel von verschiedenen Objektiven erfassen kann. Durch das Scannen eines Bereichs aus verschiedenen Perspektiven ist es möglich, in Fotos eine Tiefenwahrnehmung zu erzeugen, bei der Personen oder Objekte fast aus dem Bild herauszukommen scheinen.
Mit der richtigen 3D-Fotografie können Sie eine immersive Punktwolke in der Zeit erfassen und sie in ein 3D-Bild umwandeln, das fast real genug zum Anfassen wirkt. Die Technologie hinter diesem Effekt ist die Stereoskopie, weshalb man bei der 3D-Fotoaufnahme oft von stereoskopischer Bildgebung spricht.
Heutzutage werden altmodische Schwarz-Weiß-Kamerageräte, die zur 3D-Erfassung fähig sind, schnell durch lebendige Farbprodukte ersetzt, die Bilder in viel höherer Auflösung sammeln können. Es gibt Apps und hochpräzise 3D-Tiefensensoren in Smartphones, Drohnen, Tablets und mehr. Es ist sogar möglich, die 3D-Kameratechnologie mit Licht und maschineller Bildverarbeitung zu kombinieren, um 3D-Video für AR-Technologie und Mixed-Reality-Erlebnisse zu erstellen.
Das Prinzip der Stereoskopie: Wie wir Tiefe sehen
Das Kernprinzip, das hinter der 3D-Kamera steckt, ist die Nachahmung der menschlichen Sicht. Unsere Augen sind etwa 6,5 cm voneinander entfernt. Wenn wir ein Objekt betrachten, sehen jedes Auge eine leicht unterschiedliche Ansicht davon. Unser Gehirn verarbeitet diese beiden leicht unterschiedlichen 2D-Bilder und kombiniert sie, um uns ein einzelnes Bild mit Tiefenwahrnehmung zu geben. Wir können erkennen, wie weit Objekte entfernt sind und ihre räumliche Beziehung zueinander.

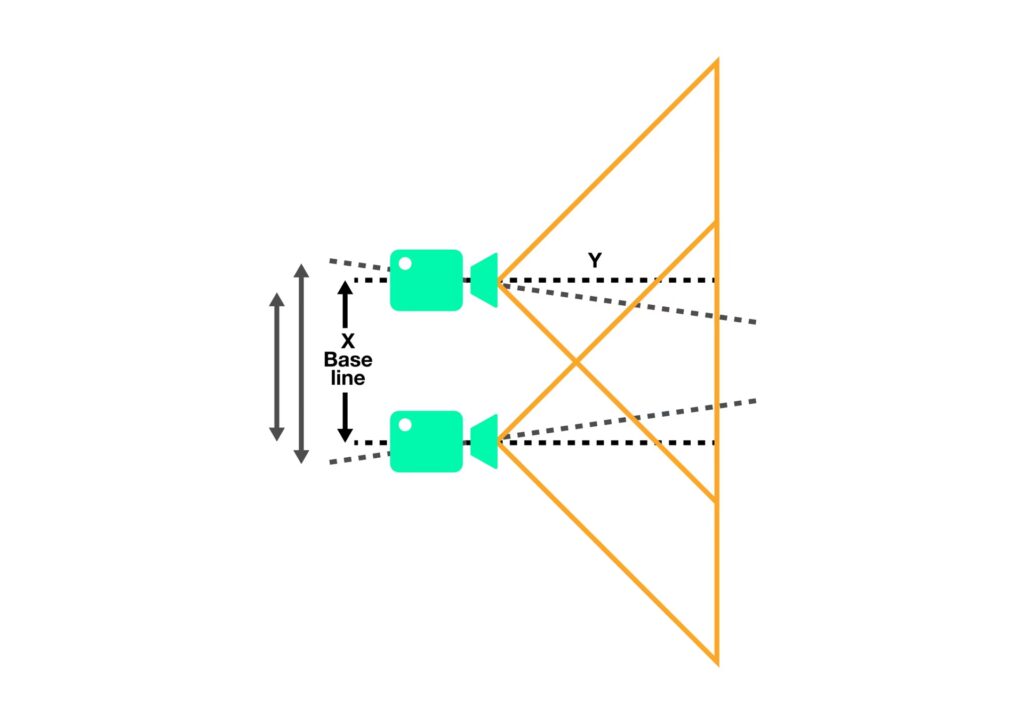

Eine 3D-Kamera wendet dasselbe Prinzip an. Sie verwendet typischerweise zwei oder mehr Objektive, die im Abstand voneinander platziert sind, ähnlich wie unsere Augen. Jedes Objektiv nimmt gleichzeitig ein Bild der Szene auf. Da die Objektive getrennt sind, erfassen sie die Szene aus leicht unterschiedlichen Winkeln. Diese beiden (oder mehr) Bilder enthalten die notwendigen Informationen, um die Tiefe der aufgenommenen Szene zu rekonstruieren.
Ein Blick zurück: Die Geschichte der 3D-Kamera
Das Konzept der 3D-Fotografie mag neu klingen, aber es existiert tatsächlich schon viel länger, als man denkt. Die erste 3D-Kamera entstand aus der Idee von Chris Condon, dem Gründer von StereoVision. Mit Unterstützung seines Partners Allan Silliphant erfand er eine Vielzahl von 3D-Kameraobjektiven und erhielt schließlich ein Patent für das weltweit erste 3D-Filmobjektiv.
Die frühen 3D-Kameras der 60er und 70er Jahre wurden verwendet, um die leistungsstarke 3D-Szenentechnologie in einigen der ersten 3D-Filmerlebnisse zu schaffen, die wir je hatten. Die Technologie konnte Aufnahmen erstellen, bei denen es schien, als käme ein Objekt aus einer Kinoleinwand oder einem 3D-Fernseher. Diese frühen Kameras basierten im Wesentlichen auf Standardkameradesigns, passten aber die Optik an, um mehrere Ansichten zu erfassen.
3D vs. 360-Grad: Ein wichtiger Unterschied
Es gibt viele verschiedene Arten von Kameratechnologie, von Kameras mit einem einzigen Objektiv bis hin zu hyperspektralen Kameras oder Stereokameras (der 3D-Kamera). Einer der häufigsten Bereiche der Verwirrung für Menschen, die sich für 3D-Kameras interessieren, ist, wie sie sich von 360-Grad-Kameras unterscheiden. Der Hauptunterschied zwischen einer 3D-Kamera und einer 360-Grad-Kamera ist der Faktor der Immersion und die Art der erfassten Information.
| Merkmal | 3D-Kamera | 360-Grad-Kamera |
|---|---|---|
| Hauptfunktion | Erfasst Tiefe und Dimensionen (X, Y, Z) | Erfasst ein vollständiges Rundum-Sichtfeld (360°) |
| Prinzip | Stereoskopie (Nachahmung menschlichen Sehens mit zwei leicht versetzten Ansichten) | Erfassung der gesamten Umgebung, oft durch mehrere Linsen und „Stitching“ |
| Ergebnis | Bilder/Videos mit Tiefenwirkung, Objekte scheinen näher oder weiter entfernt zu sein | Sphärische Bilder/Videos, bei denen der Betrachter in der Mitte der Szene platziert wird |
| Typische Anwendung | 3D-Filme, industrielle Inspektion, Messung, medizinische Bildgebung, Objekterfassung | Panoramaaufnahmen, virtuelle Touren, Google Street View, VR-Erlebnisse (Umgebung) |
Während eine 3D-Kamera Ihnen sagt, wie weit ein Objekt entfernt ist und seine Form erfasst, zeigt Ihnen eine 360-Grad-Kamera alles um Sie herum in einer einzigen Aufnahme. 360-Grad-Kameras haben ein volles 360-Grad-Sichtfeld, das es ihnen ermöglicht, eine gesamte Szene in einem einzigen Bild darzustellen. Sie tauchen den Betrachter in die Mitte des Bildes ein, mit visuellen Eindrücken von allen Seiten. Neuere Smartphones können oft im 360-Grad-Modus aufnehmen, indem der Benutzer das Telefon im Kreis bewegt und die Software die Bilder zusammenfügt.
Wie werden 3D-Fotos und -Videos aufgenommen?
Das Aufnehmen eines 3D-Fotos mit einer echten 3D-Kamera erfordert mehr Überlegung, als man vielleicht denkt. Der Schlüssel zum Erfolg bei der stereoskopischen Aufnahme ist die richtige Erfassung der Tiefe. Das bedeutet, dass Sie die Parallaxe – die scheinbare Positionsänderung eines Objekts, wenn es von verschiedenen Blickwinkeln aus betrachtet wird – sowie den Nullparallaxe-Punkt, den Vordergrund und den Hintergrund jederzeit im Auge behalten müssen.
Der Vordergrund ist das Element im Bild, das dem Betrachter am nächsten erscheinen soll. Der Hintergrund befindet sich hinter dem Vordergrund im 3D-Inhalt, und der Nullparallaxe-Punkt (oder die Nullparallaxe-Ebene) ist die Bildschirmebene oder Standardzone, auf der Objekte ohne scheinbare Tiefe erscheinen.
Beim Aufnehmen von 3D-Bildern müssen Fotografen ihre Szene aus mehreren Perspektiven erfassen und später eine Software oder ein Werkzeug verwenden, um die verschiedenen Perspektiven zu kombinieren. Es muss eine signifikante Abweichung (Divergenz) zwischen den Elementen im Bild geben, damit der 3D-Effekt funktioniert. Mit anderen Worten, es muss so aussehen, als wäre Ihr Vordergrund näher als Ihr Hintergrund.
3D-Fotografen können dies auf verschiedene Weisen erreichen:
- Spezialobjektive: Einige Objektive sind speziell dafür konzipiert, stereoskopische Bilder zu erfassen.
- Zwei Kameras: Die gängigste Methode ist, zwei Kameras (oder mehr) nebeneinander zu montieren. Die Kameras sind so positioniert, dass sie die Szene aus leicht unterschiedlichen Winkeln aufnehmen. Die Anordnung kann ein Parallel-Rig oder Beamsplitter sein. Bei einem Parallel-Rig werden die Kameras horizontal nebeneinander auf einer Schiene platziert. Ein Beamsplitter-Rig verwendet Spiegel, um die optische Achse einer Kamera zu verschieben und so die Ansicht einer zweiten Kamera zu simulieren, oder um zwei Kameras sehr nah beieinander zu positionieren.
- Tiefensensoren: Moderne Geräte, insbesondere Smartphones, nutzen oft aktive Tiefensensoren (wie Infrarot oder Laser) oder passive Methoden (Analyse von Texturen und Kanten im Bild), um eine Tiefenkarte der Szene zu erstellen. Diese Tiefenkarte kann dann verwendet werden, um einen 3D-Effekt zu simulieren oder Objekte im Raum zu positionieren.
Die aufgenommenen Bilder oder Daten werden dann von Software verarbeitet. Bei der klassischen Stereoskopie werden die beiden Bilder kombiniert und so vorbereitet, dass jedes Auge des Betrachters ein bestimmtes Bild sieht (z.B. mit 3D-Brillen). Bei moderneren 3D-Scan-Methoden werden die Daten verwendet, um ein 3D-Modell der Szene oder des Objekts zu erstellen.
Arten von 3D-Bildern (Darstellung)
Die Technologie, die Sie mit Ihrer 3D-Kamera verwenden, bestimmt oft, welche Art von Bild Sie erstellen können und wie es betrachtet wird. Sie haben vielleicht bereits verschiedene Arten von 3D-Bildern gesehen:
- Anaglyphenbilder: Dies ist die Technik, die oft für ältere 3D-Filme verwendet wurde. Sie besteht aus zwei überlagerten Bildern in Komplementärfarben (oft Rot und Cyan). Mit einer Brille, die farbige Gläser in denselben Komplementärfarben hat, sieht jedes Auge nur eines der Bilder, und das Gehirn kombiniert sie zu einem 3D-Effekt.
- Autostereogramme: Dies sind 3D-Bilder, die ohne spezielle Brillen auf einem Bildschirm betrachtet werden können. Sie nutzen Muster und Wiederholungen, um das Gehirn dazu zu bringen, Tiefe wahrzunehmen. Das Betrachten erfordert eine spezielle Fokussiertechnik.
- Stereobilder für Polarisations- oder Shutterbrillen: Moderne 3D-Kinos und einige 3D-Fernseher verwenden Brillen, die auf Polarisation oder schnellem Shuttering basieren, um sicherzustellen, dass jedes Auge nur das für es bestimmte Bild sieht. Die Kamera muss die Bilder entsprechend erfassen und synchronisieren.
Die Art der Darstellung ist eng mit der Aufnahmetechnologie verbunden, aber die Kernaufgabe der Kamera bleibt die Erfassung der räumlichen Information.
Anwendungen: Wo 3D-Kameras zum Einsatz kommen
Immer mehr Bereiche erkennen das Potenzial der 3D-Kameratechnologie für eine Vielzahl von Zwecken. Die Nachfrage auf dem globalen 3D-Kameramarkt wächst stetig.
- VR- und XR-Umgebungen: In der Virtual und Extended Reality können 3D-Kameras realistischere Bewegungen und Tiefen bei Avataren oder in virtuellen Umgebungen erfassen, was immersivere Erlebnisse ermöglicht.
- Modellentwicklung und Design: Teams können Modelle und Produkte in drei Dimensionen betrachten, was die Produktentwicklung und sogar das Verkaufserlebnis verbessert.
- Immobilien: 3D-Bilder und virtuelle Touren helfen potenziellen Käufern, sich vorzustellen, in einem Raum zu stehen, und vermitteln ein besseres Gefühl für die Dimensionen einer Immobilie.
- Robotik und Drohnen: Mit 3D-Kameras zur Messung der Tiefe können Drohnen und Roboter Hindernissen besser ausweichen, ihre Umgebung verstehen und autonom agieren.
- Logistik und Fertigung: 3D-Kameras und Sensoren in Fabriken ermöglichen die schnelle Messung von Lagerbeständen, die Inspektion von Produkten auf Defekte und die Optimierung von Prozessen, oft in Kombination mit künstlicher Intelligenz.
- Medizin: 3D-Kameras können Ärzten helfen, die Größe und Tiefe von Wunden oder anatomischen Strukturen zu sehen, was die Planung von Eingriffen oder die Fernkonsultation erleichtert.
Industrielle 3D-Bildverarbeitung: Präzision in der Fertigung
Ein besonders wichtiger Anwendungsbereich ist die industrielle Fertigung und Logistik. Hier werden 3D-Kameras oft als Teil von industrieller Bildverarbeitungssystemen eingesetzt, um Prozesse zu überwachen, zu messen und zu steuern. Diese Systeme nutzen oft mehrere Kameras oder Laser-Triangulationssensoren, um präzise 3D-Daten (X-, Y- und Z-Koordinaten) von Objekten zu erfassen.
Das Prinzip basiert häufig auf der Laser-Triangulation: Ein Laser projiziert eine Linie oder ein Muster auf das Objekt, und eine Kamera betrachtet diese Linie aus einem anderen Winkel. Die Verformung der Laserlinie gibt Aufschluss über die Form und Tiefe des Objekts. Durch das Scannen des Objekts mit der Laserlinie kann ein präzises 3D-Modell erstellt werden.
Die Vorteile des Einsatzes von 3D-Bildverarbeitungssystemen in der Industrie sind vielfältig:
- Arbeitsersparnis: Automatisierte Inspektion reduziert den Bedarf an manueller Überwachung repetitiver oder gefährlicher Aufgaben.
- Erhöhte Effizienz: Prozesse werden schneller und genauer, was Kosten senkt und den Durchsatz erhöht.
- Verbesserte Produktivität: Systeme können rund um die Uhr arbeiten und sind nicht von Ermüdung betroffen.
- Reduzierung von Abfällen: Frühzeitige Erkennung von Defekten verhindert die Weiterverarbeitung fehlerhafter Teile.
- Erhöhte Compliance: Die detaillierte Dokumentation von Produktionsschritten durch Bilder erleichtert die Rückverfolgbarkeit und Qualitätskontrolle.
Beispiele für den Einsatz sind die Inspektion von Flaschenverschlüssen und Füllständen in der Pharmaindustrie oder die Prüfung von Blisterverpackungen auf fehlende oder beschädigte Tabletten. Das System erkennt Abweichungen und kann fehlerhafte Produkte automatisch aussortieren.
Die richtige 3D-Kamera wählen (Industrie)
Die Auswahl der richtigen 3D-Kamera für eine industrielle Anwendung ist entscheidend. Dabei müssen verschiedene Faktoren berücksichtigt werden:
- Sensorgröße und Auflösung: Sie müssen zur Detailgenauigkeit passen, die für die Inspektionsaufgabe erforderlich ist.
- Objektiv: Das Objektiv muss zum Sensor passen und die richtige Brennweite und Schärfentiefe für den Arbeitsabstand bieten.
- Beleuchtung: Die richtige Beleuchtung ist entscheidend, um gute Bilder zu erhalten, insbesondere bei glänzenden oder transparenten Objekten.
- Software und Verarbeitung: Die Fähigkeit des Systems, die 3D-Daten schnell und genau zu verarbeiten und zu analysieren, ist von großer Bedeutung.
Spezialisierte Anbieter können bei der Konfiguration des optimalen Systems für spezifische Anforderungen helfen.
Häufig gestellte Fragen zu 3D-Kameras
Hier beantworten wir einige gängige Fragen zum Thema 3D-Fotografie und -Kameras:
F: Brauche ich immer eine spezielle Brille, um 3D-Fotos anzusehen?
A: Das hängt von der Aufnahmetechnik und dem Anzeigegerät ab. Klassische Anaglyphenbilder erfordern farbige Brillen. Einige moderne Technologien (wie Autostereogramme oder bestimmte Displays) ermöglichen die 3D-Ansicht ohne Brille. Für VR-Erlebnisse, die oft auf Stereoskopie basieren, benötigen Sie ein VR-Headset, das im Grunde eine spezielle Art von Betrachtungsgerät ist.
F: Können alle Smartphones 3D-Fotos aufnehmen?
A: Die meisten modernen Smartphones verfügen über mehrere Kameras und oft auch über Tiefensensoren (z.B. für Porträtmodi). Diese können Tiefeninformationen erfassen, um Effekte wie Bokeh zu erzeugen oder eine Tiefenkarte zu erstellen. Echte stereoskopische 3D-Aufnahmen, die das Prinzip der zwei leicht versetzten Objektive voll nutzen, sind jedoch nicht Standard. Die Panoramafunktion ist eine Art 360-Grad-Aufnahme, aber keine 3D-Aufnahme im Sinne der Tiefenerfassung.
F: Ist 3D-Fotografie dasselbe wie Virtual Reality (VR)?
A: Nein, aber sie sind eng verwandt. 3D-Fotografie befasst sich primär mit der Erfassung und Darstellung von Tiefe in statischen oder bewegten Bildern. VR schafft immersive, interaktive Erlebnisse, die oft 3D-Prinzipien (Stereoskopie) nutzen, um das Gefühl von Präsenz im virtuellen Raum zu erzeugen. 3D-Kameras können Inhalte für VR erstellen, aber VR ist ein breiteres Konzept.
F: Was ist Parallaxe bei 3D-Aufnahmen?
A: Parallaxe ist die scheinbare Verschiebung der Position eines Objekts, wenn man es aus zwei verschiedenen Blickwinkeln betrachtet. Dieses Phänomen nutzen unsere Augen und 3D-Kameras, um Tiefe wahrzunehmen. Bei der 3D-Aufnahme ist die Steuerung der Parallaxe entscheidend, um den gewünschten Tiefeneffekt zu erzielen und unangenehme visuelle Effekte zu vermeiden.
F: Wo werden 3D-Kameras hauptsächlich eingesetzt?
A: Die Anwendungsbereiche sind sehr vielfältig. Neben der Unterhaltungsindustrie (3D-Filme) sind 3D-Kameras in der industriellen Automatisierung (Qualitätskontrolle, Robotik), im Bauwesen (Vermessung, Modellierung), in der Medizin (Diagnostik, Planung), in der Logistik (Volumenmessung, Objekterkennung) und zunehmend auch in Consumer-Geräten für spezielle Effekte zu finden.
Die Kraft der 3D-Kameras
3D-Kameras und die dazugehörigen Technologien liefern bereits beeindruckende Ergebnisse, nicht nur in der Medienlandschaft, sondern auch in vielen anderen Bereichen. Unternehmen nutzen 3D-Bildgebung für alles von intelligentem Lieferkettenmanagement bis zur Erstellung von Avataren für die VR- und AR-Welt.
Da sich Technologie und die visuelle Welt ständig weiterentwickeln, besteht kein Zweifel daran, dass die Nachfrage nach 3D-Kameras weiter wachsen wird. Sie ermöglichen uns, unsere Umgebung auf eine Weise zu erfassen und zu verstehen, die über das flache 2D-Bild hinausgeht, und eröffnen faszinierende neue Möglichkeiten für Interaktion, Automatisierung und immersive Erlebnisse.
