CCD vs. CMOS: Der Wandel der Bildsensoren

In den frühen Tagen der Digitalfotografie war ein Sensor König: der CCD-Sensor. Fast jede Digitalkamera, insbesondere die kompakten Modelle bis in die frühen 2000er Jahre, setzte auf diese Technologie. Doch heute sieht die Welt anders aus. CMOS-Sensoren haben das Feld übernommen. Aber warum und wie ist dieser Wandel geschehen? Und verwenden Kameras heutzutage überhaupt noch CCDs?

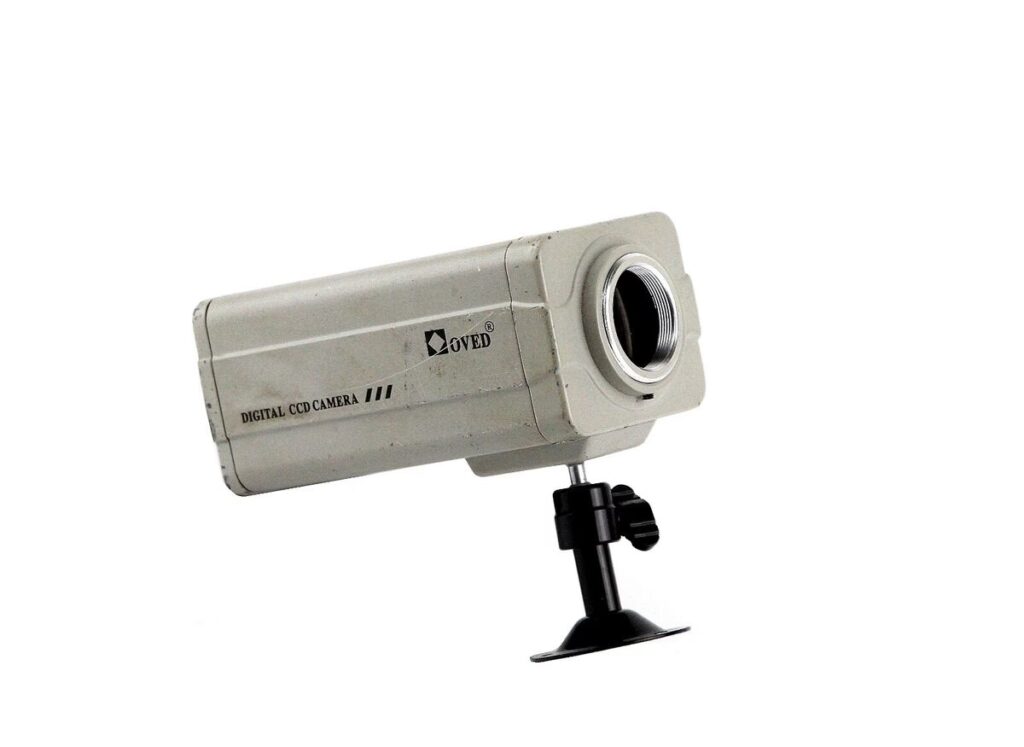

Was verbirgt sich hinter dem Kürzel CCD?

CCD steht für Charge-Coupled Device, zu Deutsch ladungsgekoppeltes Bauelement. Im Kern handelt es sich um einen lichtempfindlichen integrierten Schaltkreis. Seine Hauptaufgabe ist es, Bilddaten zu erfassen und zu speichern. Dabei wird jedes einzelne Bildelement – der sogenannte Pixel – in eine elektrische Ladung umgewandelt. Die Intensität dieser Ladung korreliert direkt mit der Farbe und Helligkeit des Lichts, das auf diesen Pixel fällt. In Systemen, die eine breite Farbpalette darstellen können (wie z.B. 65.535 Farben), werden separate Werte für jede Farbe gespeichert und später ausgelesen.

Die Anwendungsbereiche von CCDs waren und sind vielfältig. Sie fanden sich serienmäßig nicht nur in digitalen Foto- und Filmkameras, sondern auch in hochsensiblen Geräten wie astronomischen Teleskopen, Scannern und Barcode-Lesern. Auch in der industriellen Bildverarbeitung, für die „Augen“ von Robotern, bei der optischen Zeichenerkennung (OCR) und sogar in der Verarbeitung von Satelliten- oder Radarbildern (insbesondere in der Meteorologie) spielten und spielen CCDs eine wichtige Rolle.

Ein entscheidender Vorteil des CCD in der digitalen Fotografie war die signifikante Verbesserung der Auflösung im Vergleich zu älteren Bildaufnahmetechnologien. Darüber hinaus zeichnete sich die CCD-Technologie durch eine hohe Empfindlichkeit aus. Ein qualitativ hochwertiger CCD-Sensor war in der Lage, selbst bei extrem trüben oder sehr schwachen Lichtverhältnissen noch ein brauchbares Bild zu erzeugen, dessen Auflösung mit der von analogen Kameras mithalten konnte oder diese sogar übertraf. Man denke an die Entwicklung: Heute liefern Standard-Digitalkameras Bilder mit Auflösungen von zwanzig Millionen Pixeln und mehr, und das zu einem Bruchteil der Kosten, die frühe Digitalkameras mit deutlich geringerer Auflösung hatten.

Die Entwicklung des CCD-Sensors war ein Meilenstein in der Technologiegeschichte. Er wurde bereits 1969 in den berühmten Bell Labs von George Smith und Willard Boyle entwickelt. Diese frühe Entwicklung, fast zeitgleich mit der CMOS-Technologie, legte den Grundstein für die digitale Bilderfassung, wie wir sie heute kennen.

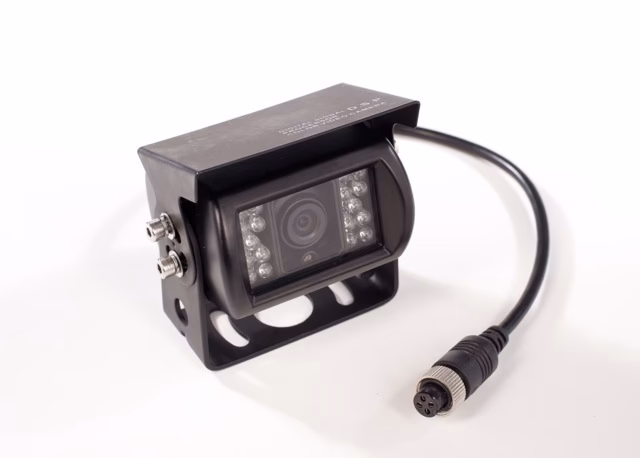

Was leistet ein CMOS-Sensor?

Die CMOS-Technologie, ausgeschrieben Complementary Metal-Oxide-Semiconductor, ist die zweite vorherrschende Technologie für Bildsensoren. Wie bereits erwähnt, wurde auch sie etwa zur gleichen Zeit wie der CCD, also in den späten 1960er Jahren, entwickelt. Beide Technologien nutzen dasselbe physikalische Prinzip zur Lichterfassung: den photoelektrischen Effekt.

Dieser Effekt tritt auf, wenn ein Lichtteilchen, auch Photon genannt, von einem Atom absorbiert wird. Dabei überträgt das Photon Energie auf die Elektronen des Atoms. Wenn genügend Energie absorbiert wurde, werden Elektronen aus dem Atom herausgelöst. Dieser Prozess erzeugt eine elektrische Ladung, genauer gesagt eine negative Ladung, innerhalb des Halbleitermaterials des Sensors.

Der Bereich auf dem Bildsensor, der Licht absorbiert und dadurch Elektronen freisetzt, wird als Fotodiode bezeichnet. Bildsensoren, egal ob CCD oder CMOS, bestehen aus einem riesigen Array dieser Fotodioden, die rasterförmig angeordnet sind. Jede Fotodiode repräsentiert im Grunde einen Pixel und ist dafür zuständig, die Farbe und Intensität des Lichts zu messen, das auf ihren spezifischen Bereich der Sensoroberfläche fokussiert wird.

Der entscheidende Unterschied: Wie die Ladung verarbeitet wird

Der fundamentale Unterschied zwischen CCD- und CMOS-Sensoren liegt nicht in der Art und Weise, wie das Licht in eine Ladung umgewandelt wird (dies geschieht in beiden Fällen durch Fotodioden), sondern darin, wie diese erzeugte elektrische Ladung ausgelesen und in ein digitales Signal umgewandelt wird.

Bei CCD-Sensoren werden die von den Fotodioden erzeugten Elektronenladungen zunächst in einer Reihe von Kondensatoren gesammelt. Das Besondere am CCD-Design ist, dass diese Ladungen Pixel für Pixel wie in einer „Eimerkette“ (daher der Name Charge-Coupled) über den Sensor verschoben werden, bis sie am Ende der Reihe einen Verstärker erreichen. Dort werden die Ladungen verstärkt und dann in ein digitales Signal umgewandelt. Dieser sequentielle Ausleseprozess hat den Vorteil, dass die gesamte Ladung eines Pixels von einem einzigen, hochwertigen Verstärker verarbeitet wird, was historisch zu geringerem Rauschen führte.

Bei CMOS-Sensoren hingegen erfolgt die Umwandlung der Ladung in ein Spannungssignal und oft auch eine erste Verstärkung direkt an jedem einzelnen Pixel. Neben jeder Fotodiode auf dem Sensor befindet sich eine kleine Schaltung, die Transistoren enthält. Die von der Fotodiode erzeugten Elektronen werden direkt in diese Transistoren eingespeist, die dann die Ladung verstärken und in ein auslesbares Signal umwandeln. Jeder Pixel hat also seine eigene kleine Verarbeitungseinheit.

Dieser architektonische Unterschied hatte in den Anfangsjahren signifikante Auswirkungen auf die Leistung und das Design. Ein großer Vorteil des CCD-Ansatzes war, dass die zum Auslesen und Verstärken benötigten Schaltungen räumlich getrennt von der Fotodiode selbst lagen. Dies bedeutete, dass die Fotodiode einen sehr großen Teil der Fläche des Pixels einnehmen konnte, was zu einem hohen „Füllfaktor“ und damit zu einer hohen Lichtempfindlichkeit pro Pixel führte.

Bei frühen CMOS-Sensoren befanden sich die Transistoren und andere Schaltkreise zur Verarbeitung direkt neben der Fotodiode innerhalb desselben Pixelbereichs. Diese zusätzlichen Komponenten nahmen wertvollen Platz auf der Sensoroberfläche ein, der dann nicht für die Lichterfassung genutzt werden konnte. Dies führte zu einem deutlich geringeren Füllfaktor – in der Anfangszeit standen oft nur etwa 30 % der Pixeloberfläche tatsächlich für die Lichterkennung zur Verfügung. Das hatte zur Folge, dass frühe CMOS-Sensoren bei gleicher physikalischer Größe und Auflösung weniger Licht einfangen konnten als vergleichbare CCDs.

Der Wandel: Warum CMOS heute dominiert

Die CMOS-Technologie hatte von Anfang an zwei entscheidende Vorteile: Sie ist in der Herstellung deutlich kostengünstiger und verbraucht erheblich weniger Strom als CCDs. Die Herstellung von CMOS-Schaltkreisen ist ein Standardverfahren in der Halbleiterindustrie, das in riesigen Mengen für Computerchips, Speicher und andere elektronische Bauteile eingesetzt wird. CCD-Sensoren hingegen erforderten oft spezialisiertere und damit teurere Fertigungsprozesse.

Anfangs wurden CCD-Sensoren trotz ihrer höheren Kosten und ihres höheren Stromverbrauchs häufiger in Anwendungen eingesetzt, bei denen höchste Bildqualität und geringes Rauschen entscheidend waren, insbesondere in der anspruchsvollen Fotografie. CMOS-Sensoren kamen eher dort zum Einsatz, wo geringer Stromverbrauch (ideal für batteriebetriebene Geräte) oder niedrige Kosten im Vordergrund standen.

Doch die Halbleiterfertigungstechnologie machte rasante Fortschritte. Über die Jahre hinweg wurden die Strukturen auf den Chips immer kleiner. Diese Miniaturisierung ermöglichte es, die Transistoren und Schaltkreise innerhalb eines CMOS-Pixels so stark zu verkleinern, dass sie immer weniger Fläche neben der Fotodiode einnahmen. Der Füllfaktor von CMOS-Sensoren verbesserte sich dadurch dramatisch und nähert sich heute oft dem von CCDs oder übertrifft ihn sogar.

Gleichzeitig wurden die Fähigkeiten zur digitalen Signalverarbeitung (DSP) direkt auf dem Sensor-Chip (On-Chip) immer leistungsfähiger. Diese eingebauten Verarbeitungseinheiten konnten die anfänglichen Qualitätsprobleme von CMOS-Sensoren, insbesondere das höhere Rauschen im Vergleich zu CCDs, effektiv kompensieren und reduzieren. Moderne CMOS-Sensoren verfügen über hochentwickelte Rauschunterdrückungsalgorithmen und verbesserte Ausleseverfahren, die ihre Bildqualität auf ein Niveau gehoben haben, das mit dem von CCDs gleichzieht oder dieses sogar übertrifft.

Diese Verbesserungen ermöglichten es CMOS-Sensoren, die Vorteile niedrigerer Kosten und höherer Energieeffizienz beizubehalten, während gleichzeitig die Bildqualität auf das erforderliche Niveau angehoben wurde. Als Ergebnis entwickelten sich CMOS-Bildsensoren mit niedrigem Stromverbrauch und hoher Auflösung ab den späten 2010er Jahren zur bevorzugten Wahl für die überwiegende Mehrheit der Anwendungen, von Smartphones und Webcams über digitale Kompakt- und Spiegelreflexkameras bis hin zu professionellen spiegellosen Systemkameras.

Wo finden CCD-Sensoren heute noch Anwendung?

Obwohl CMOS-Sensoren den Massenmarkt erobert haben, sind CCD-Sensoren nicht komplett verschwunden. Sie werden heute hauptsächlich in hochspezialisierten High-End-Anwendungen eingesetzt, bei denen ihre traditionellen Stärken – extrem geringes Rauschen und sehr hohe Sensitivität – nach wie vor unübertroffen oder zumindest vorteilhaft sind.

Dazu gehören beispielsweise:

• Fotoastronomie: Für die Aufnahme von sehr schwachen und weit entfernten Objekten im All ist jeder Vorteil bei Rauschen und Empfindlichkeit entscheidend. Wissenschaftliche Kameras für Teleskope setzen oft weiterhin auf gekühlte CCD-Sensoren, um das thermische Rauschen zu minimieren und selbst kleinste Lichtmengen erfassen zu können.
• Maschinelle Bildverarbeitungssysteme: In bestimmten industriellen Anwendungen, wo höchste Präzision und geringstes Rauschen für Messungen oder Qualitätskontrollen erforderlich sind, finden CCDs weiterhin Verwendung.
• Mikroskopkameras: Ähnlich wie in der Astronomie erfordert die Bildgebung unter einem Mikroskop oft die Erfassung von sehr feinen Details bei möglicherweise geringer Beleuchtung. Hochwertige Mikroskopkameras können daher ebenfalls auf CCD-Technologie basieren.
• Wissenschaftliche und medizinische Bildgebung: Anwendungen, die quantitative Messungen basierend auf der Lichtintensität erfordern (z.B. Spektroskopie, Fluoreszenzmikroskopie), profitieren von der linearen Antwort und dem geringen Rauschen von CCDs.

Es ist jedoch wichtig anzumerken, dass auch im High-End-Bereich moderne CMOS-Sensoren enorme Fortschritte gemacht haben und in vielen dieser Anwendungen mittlerweile ebenfalls erfolgreich eingesetzt werden. Die Grenze verschwimmt zunehmend, und die Wahl des Sensortyps hängt oft von den sehr spezifischen Anforderungen der jeweiligen Anwendung ab.

CCD vs. CMOS: Ein Vergleich

Um die wichtigsten Unterschiede und die Entwicklung besser zu veranschaulichen, hier eine vergleichende Übersicht:

Häufig gestellte Fragen (FAQs)

Hier beantworten wir einige der häufigsten Fragen zum Thema CCD und CMOS Sensoren:

Verwenden moderne Kameras immer noch CCD-Sensoren?

Im Massenmarkt für Digitalkameras (Kompaktkameras, DSLRs, spiegellose Kameras) werden heute fast ausschließlich CMOS-Sensoren eingesetzt. CCD-Sensoren finden sich noch in sehr spezialisierten und hochpreisigen Anwendungen, wie z.B. in der professionellen Astronomie oder bestimmten wissenschaftlichen und industriellen Kameras, wo ihre spezifischen Vorteile bei extrem geringem Rauschen und hoher Sensitivität entscheidend sind.

Was ist der Hauptunterschied zwischen einem CCD- und einem CMOS-Sensor?

Der Hauptunterschied liegt in der Art und Weise, wie die von den Fotodioden erzeugte elektrische Ladung ausgelesen und in ein digitales Signal umgewandelt wird. CCDs verschieben die Ladung sequentiell zu einem zentralen Verstärker, während CMOS-Sensoren die Ladung direkt am Pixel verarbeiten und verstärken. Dies führt zu unterschiedlichen Eigenschaften bei Herstellungskosten, Stromverbrauch, Rauschen und Auslesegeschwindigkeit.

Warum haben CMOS-Sensoren CCD-Sensoren im Massenmarkt abgelöst?

CMOS-Sensoren sind kostengünstiger in der Herstellung und verbrauchen deutlich weniger Strom, was sie ideal für mobile und batteriebetriebene Geräte macht. Dank rasanter Fortschritte in der Halbleitertechnologie und der digitalen Signalverarbeitung konnten moderne CMOS-Sensoren die anfänglichen Nachteile bei der Bildqualität (insbesondere beim Rauschen) überwinden und bieten heute eine vergleichbare oder überlegene Leistung im Vergleich zu CCDs, während sie ihre Kostenvorteile beibehalten.

Bieten CCD-Sensoren eine bessere Bildqualität als CMOS-Sensoren?

Historisch gesehen boten CCDs oft eine bessere Bildqualität, insbesondere in Bezug auf geringeres Rauschen. Moderne CMOS-Sensoren haben jedoch dank technologischer Fortschritte und leistungsfähiger On-Chip-Signalverarbeitung die Bildqualität von CCDs erreicht oder übertroffen. In bestimmten Nischenanwendungen, die extrem geringes Rauschen und höchste Empfindlichkeit erfordern (z.B. wissenschaftliche Kameras, Astronomie), können speziell entwickelte CCDs immer noch Vorteile haben.

Was bedeutet der photoelektrische Effekt im Zusammenhang mit Bildsensoren?

Der photoelektrische Effekt ist das physikalische Prinzip, das sowohl CCD- als auch CMOS-Sensoren zur Lichterfassung nutzen. Dabei absorbiert ein Lichtteilchen (Photon) Energie und gibt sie an Elektronen in einem Atom im Halbleitermaterial weiter. Wenn das Photon genug Energie hat, löst es ein Elektron aus dem Atom, wodurch eine elektrische Ladung entsteht. Diese Ladung wird dann vom Sensor erfasst und zur Bildung des Bildes verwendet.

Fazit

Die Geschichte der digitalen Bildsensoren ist eine faszinierende Entwicklung von zwei Technologien, die fast gleichzeitig entstanden sind. Während der CCD-Sensor lange Zeit die erste Wahl für qualitativ hochwertige digitale Bilder war und durch seine hohe Empfindlichkeit und geringes Rauschen glänzte, hat der CMOS-Sensor dank kontinuierlicher Innovationen und seiner inhärenten Vorteile bei Kosten und Stromverbrauch die Führung übernommen. Heute ist der CMOS-Sensor das Herzstück der meisten digitalen Kameras und Bildaufnahmegeräte weltweit. Der CCD-Sensor lebt jedoch in spezialisierten Anwendungen weiter, wo seine einzigartigen Eigenschaften nach wie vor unverzichtbar sind. Dieser Wandel zeigt eindrucksvoll, wie technologische Weiterentwicklung die Fotografie und viele andere Bereiche der Wissenschaft und Industrie verändert hat.
