Endoskopkameras sind unverzichtbare Werkzeuge in zahlreichen Bereichen, von der technischen Inspektion schwer zugänglicher Maschinen und Anlagen bis hin zur medizinischen Diagnostik und minimalinvasiven Chirurgie. Ihre Fähigkeit, detaillierte Bilder aus dem Inneren von Hohlräumen oder engen Passagen zu liefern, hat die Art und Weise revolutioniert, wie wir Probleme erkennen und lösen. Eine der kritischsten Eigenschaften, die die Anwendungsmöglichkeiten eines Endoskops bestimmen, ist sein Durchmesser. Je kleiner der Durchmesser, desto enger sind die Räume, die inspiziert werden können. Dies führt zur Frage: Welche Endoskopkamera hat den kleinsten Durchmesser und welche Größen sind typischerweise verfügbar?
Was ist eine Endoskopkamera?
Eine Endoskopkamera ist der bildgebende Bestandteil eines Endoskops. Ein Endoskop selbst ist ein schlankes Instrument, das in der Regel aus einem Schaft (starr oder flexibel), einer Lichtquelle und einem Bildübertragungssystem besteht. Die Kamera – oder im Falle von Fiberskopen das Ende des Faserbündels – befindet sich an der Spitze des Schafts und nimmt Bilder oder Videos des Inspektionsbereichs auf. Diese Bilder werden dann an ein Okular oder einen Monitor übertragen, wo sie vom Anwender betrachtet und analysiert werden können.

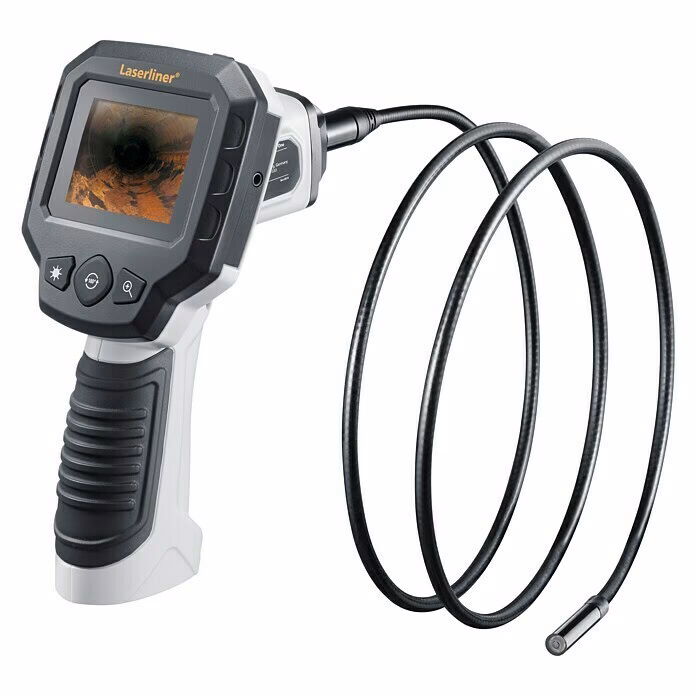

Die Frage der Größe: Welche Durchmesser gibt es?
Die Größe, insbesondere der Arbeitsdurchmesser, eines Endoskops ist entscheidend für seine Anwendbarkeit. Es gibt eine breite Palette von Durchmessern, die je nach Typ und Verwendungszweck variieren:
- Starre Boreskope: Gebräuchliche Durchmesser reichen von 1,6 mm bis 19 mm.
- Halbstarre (semiflexible) Boreskope: Diese sind ab einem Durchmesser von 1,0 mm erhältlich.
- Flexible Endoskope (Fiberskope): Die Durchmesser variieren stark, von sehr dünnen 0,3 mm bis zu 15 mm.
- Videoendoskope (Videoskope): Diese sind in der Regel ab einem Durchmesser von 3,8 mm bis etwa 12 mm verfügbar.
Diese Spanne verdeutlicht, dass es für nahezu jede Anforderung ein passendes Instrument gibt, von der Inspektion feinster Bohrungen bis hin zur Untersuchung großer Industrieanlagen oder medizinischer Hohlräume.

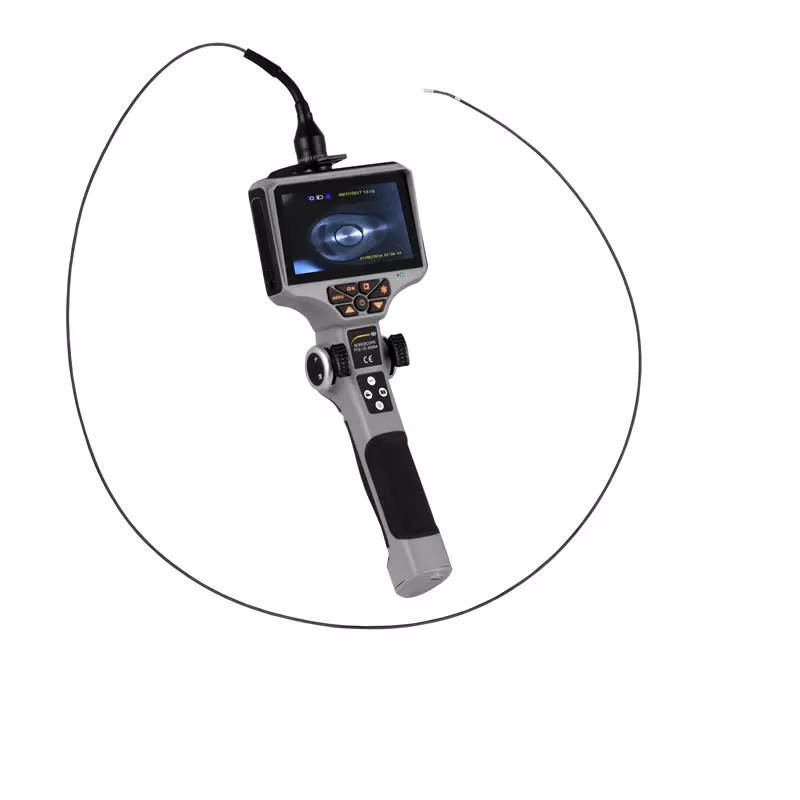

Die kleinsten Endoskopkameras im Detail
Wenn es um die kleinsten Durchmesser geht, treten sogenannte Mini- oder Mikro-Boreskope in den Vordergrund. Diese sind speziell für extrem enge Passagen konzipiert. Die kleinsten verfügbaren Durchmesser liegen:
- Für Fiberskope (faseroptisch): Bis zu 0,3 mm oder sogar 0,37 mm.
- Für Videoskope (mit Chip an der Spitze): Ab etwa 1,18 mm oder 1,3 mm, wobei 3,8 mm als gängiger Einstiegsdurchmesser für Videoendoskope genannt wird.
Dies bedeutet, dass faseroptische Endoskope derzeit die kleinsten Durchmesser erreichen. Der Grund liegt in der Technologie: Fiberskope übertragen das Bild über ein Bündel winziger Glasfasern, während Videoskope einen winzigen Bildchip (CCD oder CMOS) an der Spitze integrieren müssen, der derzeit noch einen etwas größeren Platzbedarf hat.
Starre, flexible und Video-Endoskope im Vergleich
Die Wahl des Endoskoptyps hängt stark von der Anwendung ab. Hier ist ein Vergleich der Grundarten:
| Typ | Flexibilität | Bildübertragung | Typischer Durchmesser | Vorteile | Nachteile |
|---|---|---|---|---|---|
| Starres Endoskop (Boreskop) | Starr | Linsensystem (Stablinsen) | 1,6 mm - 19 mm | Sehr hohe Bildqualität, robust | Nicht für gekrümmte Pfade geeignet |
| Flexibles Endoskop (Fiberskop) | Flexibel | Glasfaser-Bildleiter | 0,3 mm - 15 mm | Kann gekrümmten Pfaden folgen, sehr kleine Durchmesser möglich | Bildqualität durch Faserstruktur limitiert (Pixelmuster/Moiré) |
| Videoendoskop (Videoskop) | Flexibel | Videochip (CCD/CMOS) an der Spitze, elektrische Übertragung | 1,18 mm / 1,3 mm (kleinste) - 12 mm (gängig) | Sehr hohe Bildauflösung, keine Faserstruktur im Bild, oft mit abwinkelbarer Spitze | Minimaler Durchmesser größer als bei Fiberskopen, komplexere Elektronik |
Besonders bei flexiblen und Videoendoskopen ist oft eine fernsteuerbar abwinkelbare Spitze integriert, die je nach Modell in 2 oder 4 Richtungen bewegt werden kann. Dies verbessert die Manövrierbarkeit erheblich und ermöglicht die Betrachtung von Bereichen, die sich nicht direkt vor der Spitze befinden.
Technologien hinter winzigen Endoskopen
Die Bildübertragung in Endoskopen erfolgt auf unterschiedliche Weise:
- Stablinsensysteme: Genutzt in starren Endoskopen. Eine Reihe von Linsen leitet das Licht und das Bild durch den Schaft. Das von Harold H. Hopkins entwickelte System mit Stablinsen aus Quarzglas ist besonders lichtstark und ermöglicht kleinere Linsendurchmesser.
- Glasfaserbündel: Genutzt in flexiblen Fiberskopen. Ein Bündel aus Tausenden winziger Glasfasern (ca. 7-10 µm Durchmesser) überträgt Helligkeits- und Farbinformationen. Jede Faser entspricht einem Bildpunkt (Pixel).
- Videochips (CCD/CMOS): Genutzt in Videoendoskopen. Ein winziger Sensor an der Spitze wandelt das Licht direkt in elektrische Signale um. CMOS-Chips digitalisieren das Signal oft direkt am Chip, was sie weniger anfällig für Störungen macht als CCD-Chips, deren analoges Signal erst extern digitalisiert wird.
Die Beleuchtung des Inspektionsbereichs ist ebenfalls entscheidend. Bei den meisten Endoskopen wird das Licht von einer externen Lichtquelle (früher oft Halogen, heute häufig Xenon oder LED) über einen separaten Lichtleiter (oft ebenfalls aus Glasfasern oder seltener aus einem Gel/Flüssigkeit) zur Spitze des Endoskops geführt. Bei einigen modernen Videoendoskopen, insbesondere bei kleineren Durchmessern, können auch LEDs direkt in der Spitze verbaut sein, was das System kompakter macht, aber oft eine geringere Lichtleistung bedeutet.
Anwendungsbereiche: Wo kommen Mini-Endoskope zum Einsatz?
Endoskope, insbesondere solche mit kleinen Durchmessern, finden in einer Vielzahl von Bereichen Anwendung:
- Technische Inspektion: Überprüfung von Triebwerken in der Luftfahrt, Turbinen in Kraftwerken, Rohren, Schweißnähten, Getrieben, Gussteilen oder Elektronik auf Risse, Korrosion, Ablagerungen oder Fremdkörper. Mini-Boreskope ermöglichen die Inspektion feinster Bohrungen und schwer zugänglicher Hohlräume in komplexen Maschinen.
- Medizinische Diagnostik und Therapie: Untersuchung von Körperhöhlen und Organen. Beispiele sind die Gastroskopie (Magen), Koloskopie (Darm), Bronchoskopie (Atemwege), Arthroskopie (Gelenke) oder Zystoskopie (Harnblase). Kleinere Durchmesser sind hier entscheidend für minimalinvasive Eingriffe und den Patientenkomfort. Kapselendoskope, winzige schluckbare Kapseln mit Kamera, werden zur Untersuchung des Dünndarms eingesetzt.
- Sicherheit und Überwachung: Inspektion von schwer zugänglichen Bereichen bei der Suche nach Schmuggelware oder zur Überwachung.
- Archäologie und Restaurierung: Untersuchung empfindlicher Objekte oder Hohlräume, ohne diese beschädigen zu müssen.
Die Möglichkeit, mit winzigen Kameras in diese Bereiche vorzudringen, hat die Diagnosefähigkeit und die Effizienz von Reparatur- oder Behandlungsmaßnahmen drastisch verbessert.
Wichtige Komponenten eines Endoskopsystems
Ein Endoskop ist selten ein eigenständiges Gerät. Oft ist es Teil eines Systems, das aus mehreren Basiskomponenten besteht:
- Endoskop: Das Instrument selbst mit Schaft, Optik/Chip und Licht-/Bildleiter.
- Lichtquelle: Liefert das notwendige Licht zur Ausleuchtung des Inspektionsbereichs. Moderne Lichtquellen sind oft LED- oder Xenon-basiert, regelbar und verfügen über Filter, um Wärmestrahlung zu reduzieren (Kaltlicht).
- Lichtleiter: Ein flexibles Bündel aus Glasfasern oder ein Flüssigkeitsleiter, der das Licht von der Lichtquelle zur Endoskopspitze transportiert.
- Videoprozessor/Steuereinheit (bei Videoendoskopen): Bereitet das Bildsignal des Chips auf, ermöglicht Einstellungen und leitet das Bild an einen Monitor weiter. Oft können hier auch Bilder und Videos gespeichert werden.
- Monitor: Zur Anzeige des Live-Bildes.
Es ist wichtig zu wissen, dass Komponenten verschiedener Hersteller in der Regel nicht ohne Adapter kompatibel sind.
Optik und Bildqualität
Die Bildqualität eines Endoskops wird von mehreren Faktoren beeinflusst. Neben der Auflösung des Bildleiters (bei Fiberskopen) oder des Chips (bei Videoskopen) spielen die Optik an der Spitze und die Beleuchtung eine große Rolle.
- Arbeitsdurchmesser: Ein größerer Durchmesser ermöglicht in der Regel hellere Bilder und oft auch komplexere Optiken.
- Blickwinkel: Beschreibt die Richtung, in die das Endoskop blickt (0° geradeaus, 30-80° voraus, 90° seitlich, 110-120° rückwärts). Viele starre Boreskope und einige flexible Endoskope bieten verschiedene Blickwinkel oder verfügen über ein schwenkbares Prisma an der Spitze.
- Sichtwinkel (Öffnungswinkel): Entspricht dem, was in der Fotografie als Blickfeld oder Weitwinkel bekannt ist. Ein großer Sichtwinkel zeigt einen breiten Bereich, aber mit geringerer Vergrößerung. Ein kleiner Sichtwinkel zeigt einen engeren Bereich mit stärkerer Vergrößerung (ähnlich einem Teleobjektiv). Bei der Auswahl muss abgewogen werden, ob ein breiter Überblick oder eine detaillierte Ansicht kleiner Objekte wichtiger ist.
Die Bildqualität bei Fiberskopen wird durch die rasterartige Struktur der einzelnen Fasern begrenzt, was zum Moiré-Effekt führen kann. Videoendoskope mit einem Chip an der Spitze liefern hier prinzipiell ein gleichmäßigeres und höher auflösendes Bild. Die Entwicklung hin zu hochauflösenden CMOS-Chips verspricht hier weitere Verbesserungen.
Messtechnik mit Endoskopen
In der technischen Inspektion ist es oft nicht ausreichend, nur visuell zu prüfen. Die Möglichkeit, Maße direkt über das Endoskop zu nehmen, ist wertvoll. Moderne Videoendoskope bieten verschiedene berührungslose Messverfahren:
- Schatten-/Videobildmessung
- 2-Punkt-Laser-Messung
- Vergleichsmessung (Stereo)
- Lasermessung (Multipoint)
Die genaueren Verfahren wie die Stereo- oder Multipoint-Lasermessung erfordern spezielle Optiken und Software. Die Genauigkeit hängt stark von der korrekten Ausrichtung des Endoskops und der Erfahrung des Anwenders ab. Messfähige Endoskopsysteme sind in der Anschaffung deutlich teurer.
Zukünftige Entwicklungen
Die Forschung und Entwicklung im Bereich der Endoskopie zielt auf noch kleinere, leistungsfähigere und intelligentere Systeme ab. Aktuelle Trends umfassen:
- Weitere Miniaturisierung: Es wird an Durchmessern gearbeitet, die vergleichbar mit der Dicke eines menschlichen Haares sind, um neue Anwendungsgebiete wie die Untersuchung feinster Strukturen im Gehirn oder betäubungslose Untersuchungen zu erschließen.
- Verbesserte Bildsensoren: Der Einsatz von hochauflösenden CMOS-Chips in Videoendoskopen nimmt zu und verspricht bessere Bildqualität und schnellere Bildraten.
- LED-Technologie: Leistungsfähigere LEDs ermöglichen eine bessere Ausleuchtung direkt an der Spitze, was externe Lichtquellen überflüssig machen könnte.
- 3D-Endoskopie: Die Erfassung von 3D-Daten über das Endoskop ermöglicht präzisere Messungen und eine bessere räumliche Orientierung.
- Integration von KI und Robotik: Künstliche Intelligenz könnte zukünftig bei der Bildanalyse unterstützen, während Robotik eine präzisere Steuerung des Endoskops und integrierter Werkzeuge ermöglicht.
Diese Entwicklungen zeigen, dass das Potenzial der Endoskopie noch lange nicht ausgeschöpft ist.
Häufig gestellte Fragen (FAQs)
Was ist der Hauptunterschied zwischen einem Boreskop und einem Fiberskop?
Ein Boreskop ist in der Regel starr und verwendet ein Linsensystem zur Bildübertragung. Ein Fiberskop ist flexibel und nutzt ein Bündel winziger Glasfasern, um das Bild zu übertragen.
Sind Endoskope mit kleinerem Durchmesser teurer?
Ja, die Herstellung von Endoskopen mit sehr kleinen Durchmessern erfordert hochpräzise Technologie und Materialien, was sie oft teurer macht als Endoskope mit größeren Durchmessern.
Wie wird das Licht zum Ende des Endoskops geleitet?
Meistens wird das Licht von einer externen Lichtquelle über einen separaten Lichtleiter aus Glasfasern zum distalen Ende des Endoskops transportiert. Bei einigen modernen Geräten können auch LEDs direkt an der Spitze integriert sein.
Können alle Endoskope auch messen?
Nein, nur spezielle Videoendoskope und einige starre Endoskope verfügen über integrierte Messtechniken. Diese Geräte sind komplexer und kostspieliger.
Was bedeutet die Kennzeichnung wie z.B. 6-70-67 auf einem Endoskop?
Diese Kennzeichnung gibt wichtige Merkmale an: Der erste Wert (6) ist der Arbeitsdurchmesser in Millimetern (6,00 mm), der zweite Wert (70) ist der Blickwinkel in Grad (70° vorausblickend), und der dritte Wert (67) ist der Sichtwinkel in Grad (67°).
Fazit
Die Welt der Endoskopkameras ist faszinierend und vielfältig, insbesondere wenn es um die extrem kleinen Durchmesser geht, die heute möglich sind. Während faseroptische Endoskope mit Durchmessern ab 0,3 mm derzeit die kleinsten auf dem Markt darstellen, bieten Videoendoskope ab etwa 1,18 mm/1,3 mm eine überlegene Bildqualität ohne Faserstruktur. Die Auswahl des richtigen Endoskops hängt stark von der spezifischen Anwendung, den Anforderungen an Flexibilität, Bildqualität und der Notwendigkeit von Messtechnik ab. Kontinuierliche Fortschritte in der Technologie versprechen noch kleinere, leistungsfähigere und intelligentere Endoskopsysteme für die Zukunft.
