In der Welt der Fotografie, aber auch in zahlreichen wissenschaftlichen und industriellen Anwendungen, ist die präzise Steuerung von Licht von entscheidender Bedeutung. Optische Filter spielen dabei eine zentrale Rolle. Sie ermöglichen es uns, bestimmte Farben oder Wellenlängen des Lichts gezielt passieren zu lassen, während andere blockiert oder umgelenkt werden. Unter den verschiedenen Arten von Filtern nimmt der Interferenzfilter eine besondere Stellung ein. Er arbeitet nach einem Prinzip, das auf einem physikalischen Phänomen basiert, das so alt ist wie die Wellen selbst: der Interferenz.
Was ist Interferenz? Das Grundprinzip hinter dem Filter
Der Begriff „Interferenz“ stammt ursprünglich aus dem Lateinischen und bedeutet so viel wie „Überlagerung“ oder „Überschneidung“. Geprägt wurde dieser Begriff vom berühmten Wissenschaftler Isaac Newton, der die Natur des Lichts erforschte. Experten beschreiben Interferenz als ein physikalisches Phänomen, das bei allen Arten von Wellen auftritt, sei es bei Wasserwellen, Schallwellen oder eben Lichtwellen.
Um Interferenz anschaulich zu erklären, stellen Sie sich eine ruhige Wasseroberfläche vor. Wenn Sie an zwei Punkten gleichzeitig und mit der gleichen Frequenz das Wasser erregen, entstehen von diesen Punkten ausgehende konzentrische Ringe – Wellenfronten. Diese Ringe breiten sich aus und treffen schließlich aufeinander. Wenn sie sich überlagern oder überschneiden, kommt es zur Interferenz. An manchen Stellen treffen Wellenberge auf Wellenberge (oder Wellentäler auf Wellentäler), was die Welle verstärkt (konstruktive Interferenz). An anderen Stellen treffen Wellenberge auf Wellentäler, was die Welle abschwächt oder sogar vollständig auslöscht (destruktive Interferenz).
Dieses Prinzip lässt sich direkt auf Licht übertragen. Licht bewegt sich in Wellen, und wenn zwei oder mehr Lichtwellen aufeinandertreffen, können sie sich überlagern. Sind die Wellen kohärent (haben sie eine feste Phasenbeziehung zueinander) oder kommt es zu einer Lichtbrechung, wird Interferenz beim Licht überhaupt erst möglich. Die Amplitude der resultierenden Welle verändert sich. Durch die Überlagerung kann es zu einer Verstärkung, einer Abschwächung oder sogar zur vollständigen Auslöschung bestimmter Wellenlängen kommen. Genau dieses Phänomen macht sich der Interferenzfilter zunutze.
Aufbau und Funktionsweise eines Interferenzfilters
Im Gegensatz zu herkömmlichen Filtern, die Licht absorbieren, um unerwünschte Wellenlängen zu blockieren, arbeitet ein Interferenzfilter durch Reflexion und Transmission, basierend auf dem Prinzip der Dünnschichtinterferenz. Man kann sich das ähnlich vorstellen wie die schillernden Farben, die man auf einem Ölfilm auf Wasser sieht. Wenn Licht auf den Ölfilm trifft, wird ein Teil des Lichts von der Oberseite reflektiert und ein anderer Teil dringt in den Film ein und wird von der Unterseite, an der Grenze zum Wasser, reflektiert.
Das Licht, das von der Unterseite reflektiert wird, hat einen etwas längeren Weg zurückgelegt. Dieser Wegunterschied führt dazu, dass die beiden reflektierten Lichtwellen (von oben und unten) phasenverschoben sind, wenn sie sich wieder überlagern. Bei bestimmten Wellenlängen führt diese Phasenverschiebung zur konstruktiven Interferenz (Verstärkung der Reflexion), während sie bei anderen Wellenlängen zur destruktiven Interferenz (Auslöschung der Reflexion) führt. Die Wellenlängen, die nicht reflektiert werden, können den Film passieren (Transmission).

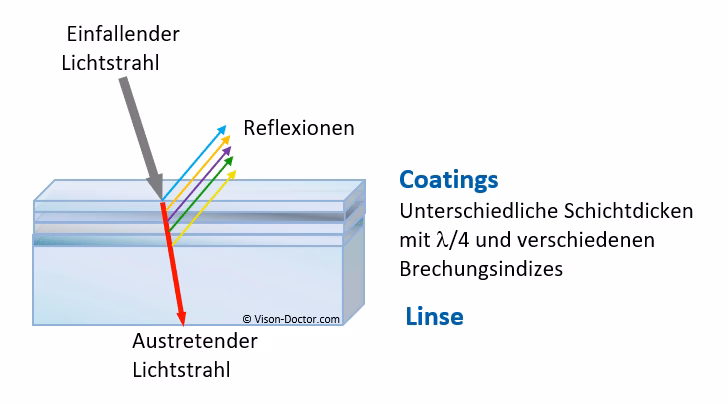

Ein Interferenzfilter ist technisch komplexer aufgebaut. Er besteht aus mehreren sehr dünnen Schichten optischer Materialien, den sogenannten dielektrischen Schichten, die abwechselnd auf einem Trägermaterial, meist Glas, aufgebracht werden. Diese Schichten haben unterschiedliche Brechungsindizes. Die Grenzflächen zwischen den Schichten mit unterschiedlichen Brechungsindizes erzeugen die phasenverschobenen Reflexionen, die für die selektive Verstärkung bestimmter Wellenlängen des Lichts und die Interferenz mit anderen Wellenlängen verantwortlich sind.
Das Aufbringen dieser Schichten erfolgt typischerweise durch Vakuumabscheidungsverfahren, was ein sehr präzises Verfahren ist. Durch die Steuerung der Dicke und der Anzahl der einzelnen Schichten kann der Filter so abgestimmt werden, dass er nur für einen sehr spezifischen Bereich von Wellenlängen (die Durchlassbandbreite) durchlässig ist, während alle anderen Wellenlängen reflektiert werden. Diese Bandbreite kann je nach Anforderung sehr schmal oder breiter gestaltet werden.
Ein entscheidender Vorteil dieses Prinzips ist, dass unerwünschte Wellenlängen reflektiert und nicht absorbiert werden. Das bedeutet, dass sich Interferenzfilter im Betrieb deutlich weniger erwärmen als Absorptionsfilter, die die Energie der blockierten Wellenlängen in Wärme umwandeln. Dies macht Interferenzfilter besonders geeignet für Anwendungen mit hoher Lichtintensität.
Interferenzfilter vs. Absorptionsfilter: Ein detaillierter Vergleich
Neben den Interferenzfiltern gibt es auch Absorptionsfilter, die ebenfalls weit verbreitet sind. Obwohl beide Arten von Filtern dazu dienen, Licht selektiv zu filtern, unterscheiden sie sich grundlegend in ihrer Funktionsweise und ihren Eigenschaften.
Absorptionsfilter funktionieren, indem sie bestimmte Wellenlängen des Lichts absorbieren und andere durchlassen. Sie bestehen typischerweise aus Glas oder Kunststoff, das mit Farbstoffen oder Pigmenten dotiert ist, die die spezifischen Wellenlängen absorbieren. Die Filterung basiert hier auf den materialinhärenten Eigenschaften. Dies führt oft zu breiteren Bandbreiten und einer weniger präzisen Wellenlängenselektion im Vergleich zu Interferenzfiltern. Absorptionsfilter sind in der Regel einfacher herzustellen und daher kostengünstiger.
Um die Unterschiede zu verdeutlichen, betrachten wir die wichtigsten Merkmale im direkten Vergleich:
| Merkmal | Interferenzfilter (Dichroitischer Filter) | Absorptionsfilter |
|---|---|---|
| Funktionsprinzip | Optische Interferenz (Reflexion/Transmission) | Absorption von Wellenlängen |
| Aufbau | Mehrere dünne dielektrische Schichten | Dotiertes Glas oder Kunststoff mit Farbstoffen/Pigmenten |
| Präzision / Bandbreite | Sehr hohe Präzision, schmale Bandbreiten möglich | Geringere Präzision, breitere Bandbreiten |
| Kosten | In der Regel teurer (komplexe Herstellung) | In der Regel kostengünstiger (einfachere Herstellung) |
| Wärmeentwicklung | Gering (unerwünschtes Licht wird reflektiert) | Hoch (unerwünschtes Licht wird absorbiert und in Wärme umgewandelt) |
| Haltbarkeit der Filterung | Sehr hoch (Eigenschaften sind in den Schichten verankert, kein Ausbleichen) | Kann mit der Zeit ausbleichen, besonders bei intensiver Lichteinwirkung |
| Fluoreszenz | Tritt nicht auf | Kann bei bestimmten Materialien auftreten |
| Typische Anwendungen | Spektroskopie, Lasertechnik, Fluoreszenzmikroskopie, spezialisierte Fotografie, Anwendungen mit hoher Lichtintensität | Allgemeine Fotografie, Beleuchtung, einfache Filterung, Anwendungen, bei denen hohe Präzision nicht kritisch ist |
Zusammenfassend lässt sich sagen, dass die Wahl zwischen einem Interferenzfilter und einem Absorptionsfilter stark von den spezifischen Anforderungen der Anwendung abhängt. Geht es um höchste Präzision bei der Wellenlängenselektion, schmale Bandbreiten oder Anwendungen mit starkem Licht, ist der Interferenzfilter oft die bessere Wahl. Für allgemeinere Zwecke oder wenn Budget eine größere Rolle spielt, kann ein Absorptionsfilter ausreichend sein.
Vorteile von Interferenzfiltern im Detail
Die einzigartige Funktionsweise von Interferenzfiltern bringt eine Reihe signifikanter Vorteile mit sich:
- Hohe Präzision: Wie bereits erwähnt, ermöglichen Interferenzfilter eine sehr präzise Selektion spezifischer Wellenlängen. Die Durchlassbandbreiten können extrem schmal gestaltet werden, was sie ideal für Anwendungen macht, bei denen nur ein sehr enger Wellenlängenbereich benötigt wird.
- Lange Lebensdauer und Haltbarkeit: Die filternden Eigenschaften sind intrinsisch in der Struktur der harten, mikroskopisch dünnen Schichten verankert. Im Gegensatz zu Absorptionsfiltern, bei denen Farbstoffe mit der Zeit ausbleichen können, ist die Filterwirkung bei Interferenzfiltern dauerhaft und kann nicht „ausbleichen“. Die Beschichtungen sind zudem oft sehr widerstandsfähig.
- Geringe Wärmeentwicklung: Da unerwünschtes Licht reflektiert statt absorbiert wird, erwärmen sich Interferenzfilter deutlich weniger. Dies ist ein kritischer Vorteil bei der Arbeit mit intensiven Lichtquellen, wo andere Filter überhitzen und beschädigt werden könnten. Sie eignen sich daher hervorragend für Hochleistungsanwendungen.
- Keine Eigenfluoreszenz: Viele Absorptionsfilter, insbesondere solche auf Glasbasis mit bestimmten Dotierungen, können selbst fluoreszieren, wenn sie von Licht angeregt werden. Interferenzfilter zeigen diese Eigenfluoreszenz nicht, was sie besonders wertvoll für Anwendungen wie die Fluoreszenzmikroskopie macht, bei der man das Signal der Probe und nicht das des Filters messen möchte.
- Hoher Kontrast: Moderne Interferenzfilter erreichen sehr hohe Blockungswerte (oft über OD 6), was bedeutet, dass nur ein extrem geringer Bruchteil des unerwünschten Lichts den Filter passiert. Dies ermöglicht einen sehr hohen Kontrast zwischen dem durchgelassenen und dem blockierten Licht.
Der Einfluss des Einfallswinkels
Eine Besonderheit von Interferenzfiltern, die bei der Anwendung beachtet werden muss, ist ihre Winkelabhängigkeit. Die spektralen Eigenschaften eines Interferenzfilters – also, welche Wellenlängen durchgelassen oder reflektiert werden – hängen vom Einfallswinkel des Lichts auf die Filteroberfläche ab.
Der Grund dafür liegt in der Geometrie der dünnen Schichten. Wenn Licht senkrecht (im 0-Grad-Winkel) auf den Filter trifft, durchläuft es die Schichten auf dem kürzesten Weg. Ändert sich der Einfallswinkel, ändert sich auch der relative Weg des Lichts durch die aufgebrachten Schichten. Dieser veränderte Weg beeinflusst die Phasenverschiebung der Reflexionen an den Grenzflächen und damit das Interferenzmuster.
Die Folge ist eine Verschiebung des transmittierten Spektrums. Konkret verschiebt sich die Durchlassbandbreite des Filters zu kürzeren Wellenlängen (ein „Blau-Shift“), wenn der Einfallswinkel von 0 Grad abweicht und größer wird. Bei kleinen Winkeln (bis etwa 5 Grad) ist dieser Effekt oft vernachlässigbar oder kann bereits im Design des Filters berücksichtigt werden. Bei größeren Winkeln kann die spektrale Verschiebung jedoch signifikant sein und muss bei der Auswahl und Anwendung des Filters berücksichtigt werden, insbesondere wenn das Licht nicht parallel, sondern in einem breiten Kegel (hoher Einfallswinkelbereich) auf den Filter trifft.
Häufig gestellte Fragen zu Interferenzfiltern
Bei der Beschäftigung mit Interferenzfiltern tauchen oft ähnliche Fragen auf. Hier sind einige davon beantwortet:
Was ist der Hauptunterschied zwischen einem Interferenzfilter und einem Absorptionsfilter?
Der Hauptunterschied liegt im Funktionsprinzip. Interferenzfilter nutzen die Überlagerung (Interferenz) von Lichtwellen durch Reflexion an dünnen Schichten, um selektiv Wellenlängen durchzulassen. Absorptionsfilter hingegen absorbieren bestimmte Wellenlängen physikalisch durch das Material, aus dem sie bestehen.
Sind Interferenzfilter immer die bessere Wahl?
Nicht unbedingt. Sie sind zwar in Bezug auf Präzision, Schärfe der Filterung und Wärmebeständigkeit oft überlegen, aber sie sind auch teurer und können winkelabhängig sein. Für einfache Filteraufgaben oder wenn Kosten ein wichtiger Faktor sind, können Absorptionsfilter völlig ausreichend sein. Die Wahl hängt von der spezifischen Anwendung und den Anforderungen ab.
Warum sind Interferenzfilter teurer als Absorptionsfilter?
Die Herstellung von Interferenzfiltern ist deutlich komplexer. Sie erfordert präzise Vakuumabscheidungsverfahren, um die vielen extrem dünnen dielektrischen Schichten mit genau definierten Dicken und Brechungsindizes aufzutragen. Dieser aufwendige Prozess macht sie teurer.
Kann ich mehrere Interferenzfilter hintereinander verwenden, um die Filterwirkung zu verstärken?
Das Hintereinanderreihen von Interferenzfiltern erhöht die Blockung unerwünschter Wellenlängen nur marginal. Dies liegt daran, dass das Licht, das nicht durchgelassen wird, hauptsächlich reflektiert und nicht absorbiert wird. Bei Absorptionsfiltern, die Licht absorbieren, würde das Hintereinanderreihen die Gesamtabsorption erhöhen.
Verändert sich die Farbe eines Interferenzfilters, wenn man ihn kippt?
Ja, aufgrund der Winkelabhängigkeit verschiebt sich die durchgelassene Wellenlänge zu kürzeren Wellenlängen, wenn der Filter gekippt wird. Dies kann visuell als Farbverschiebung wahrgenommen werden.
Fazit
Interferenzfilter sind hochentwickelte optische Komponenten, die das physikalische Prinzip der Interferenz nutzen, um Licht mit außergewöhnlicher Präzision zu filtern. Ihr Aufbau aus multiplen dünnen Schichten ermöglicht eine selektive Transmission bestimmter Wellenlängen durch gezielte Reflexion anderer. Dies unterscheidet sie fundamental von Absorptionsfiltern und verleiht ihnen Vorteile wie hohe Haltbarkeit, geringe Wärmeentwicklung und exzellente Präzision, die in vielen anspruchsvollen fotografischen und wissenschaftlichen Anwendungen unverzichtbar sind. Obwohl sie aufgrund ihrer komplexen Herstellung teurer sind und eine gewisse Winkelabhängigkeit aufweisen, bieten sie eine unvergleichliche Kontrolle über das Lichtspektrum.
