Die Deckenmontage einer Kamera bietet einzigartige Perspektiven, sei es für Überwachungszwecke, kreative Fotoprojekte oder einfach, um einen besseren Überblick über einen Raum zu erhalten. Doch ist es überhaupt möglich, eine Kamera sicher an der Decke zu befestigen? Und welche Methoden gibt es? Die gute Nachricht ist: Ja, es ist möglich, und es gibt verschiedene Wege, je nach Art der Decke und dem Gewicht der Kamera.
Das Anbringen einer Kamera an der Decke erfordert sorgfältige Planung und die Wahl der richtigen Montagetechnik. Dabei spielen Faktoren wie das Gewicht der Kamera, die Beschaffenheit der Decke und der gewünschte Grad der Permanenz eine entscheidende Rolle. Im Folgenden beleuchten wir verschiedene Szenarien, insbesondere die Montage in Rasterdecken und Alternativen ohne Bohren.
Spezialfall: Installation von Dome-Kameras in Rasterdeckenplatten
Eine weit verbreitete Methode zur Deckenmontage, insbesondere bei Überwachungskameras wie Dome-Kameras, ist die Installation in den Platten einer Rasterdecke (auch Odenwalddecke genannt). Diese Art der Decke, die oft in Büros oder öffentlichen Gebäuden zu finden ist, besteht aus einem Metallgitter, in das einzelne Deckenplatten eingelegt sind. Die Montage einer Kamera in einer solchen Platte ist praktikabel, erfordert jedoch unbedingt die Berücksichtigung des Gewichts.
Die Wichtigkeit der Tragfähigkeit
Es ist absolut entscheidend, die Tragfähigkeit der Deckenplatte und das Gewicht Ihrer Kamera zu überprüfen. Deckenplatten haben unterschiedliche Belastungsgrenzen, abhängig von ihrer Größe, Dicke und dem Material. Eine zu schwere Kamera kann dazu führen, dass die Platte nachgibt oder sogar herunterfällt, was eine erhebliche Gefahr darstellt.
Als Orientierung: Platten der Größe 60x60 cm (ca. 2x2 Fuß) oder 60x120 cm (ca. 2x4 Fuß) mit einer Mindestdicke von 1,6 cm (ca. 5/8 Zoll) können zusammen mit Isolierung ein Gewicht von bis zu 1,27 kg pro Quadratmeter (ca. 0,26 lbs pro Quadratfuß) tragen. Dickere Platten von 1,9 cm (ca. 3/4 Zoll) können bei 60x60 cm Größe bis zu 2,44 kg pro Quadratmeter (ca. 0,5 lbs pro Quadratfuß) tragen. Diese Werte können je nach Hersteller und Material stark variieren. Prüfen Sie daher immer die spezifischen Daten Ihrer Deckenplatten und vergleichen Sie diese mit dem Gewicht Ihrer Kamera!
Wenn die Kamera zu schwer für die Platte allein ist, müssen Sie zusätzliche Maßnahmen ergreifen, um das Gewicht zu stützen. Dazu gehören:
- Verwendung eines Gurtzeugs oder Gurtes, das/der an der eigentlichen Rohdecke befestigt wird, um das Gewicht der Kamera abzunehmen.
- Platzieren eines Holzbretts oder einer Metallplatte quer über das Metallgitter der Rasterdecke, um die Last auf das Gitter zu verteilen statt nur auf die einzelne Platte.
Schritt-für-Schritt-Anleitung: Dome-Kamera in Rasterdecke installieren
Diese Anleitung beschreibt den Prozess anhand einer beispielhaften Panorama-Dome-Kamera wie dem „Observer Pro 6.0“, lässt sich aber auf viele ähnliche Modelle übertragen. Beachten Sie immer die spezifische Anleitung Ihrer Kamera.
1. Deckenplatte entfernen: Suchen Sie die Platte aus, in die die Kamera eingebaut werden soll, und nehmen Sie sie vorsichtig aus dem Raster. Legen Sie sie auf einer sauberen, stabilen Oberfläche ab.
2. Kamera auf der Platte zentrieren: Positionieren Sie die Kamera oder ihre Montagehalterung mittig auf der Deckenplatte. Eine zentrale Position bietet oft den besten Überblick und eine ästhetischere Installation.
3. Bohrlöcher markieren: Markieren Sie die Positionen der Befestigungslöcher der Kamera oder Halterung auf der Deckenplatte. Achten Sie darauf, genau zu arbeiten.
4. Löcher für Schrauben bohren: Bohren Sie an den markierten Stellen Löcher mit einem Bohrer, der dem Durchmesser der Schrauben entspricht. Achten Sie darauf, die Platte nicht zu beschädigen.
5. Eng anliegendes Loch für Kabel schneiden: Die Kamera benötigt Kabel für Strom und Daten. Schneiden Sie ein Loch in der Größe des Kabelsteckers oder -bündels in die Platte. Dieses Loch sollte möglichst eng anliegen, um einen sauberen Abschluss zu gewährleisten und das Eindringen von Staub oder Zugluft zu minimieren.
6. Verkabelung durch das Loch führen: Führen Sie das notwendige Kabel (oft ein Cat5-Kabel, das Strom und Video liefert) durch das ausgeschnittene Loch in der Platte.
7. Schrauben durch die Bohrlöcher stecken: Führen Sie die Befestigungsschrauben von der Oberseite der Platte (der Seite, die zur Rohdecke zeigt) durch die vorbereiteten Bohrlöcher.
8. Kippdübel anbringen und festziehen: Auf der Unterseite der Platte (der sichtbaren Seite) bringen Sie Kippdübel (Toggle Bolts) an den Schrauben an. Diese Dübel klappen hinter der Platte auf und verteilen die Last auf einer größeren Fläche, was bei weicheren Materialien wie Deckenplatten wichtig ist. Ziehen Sie die Schrauben fest, um die Kamera sicher an der Platte zu befestigen.
9. Kameralinse ausrichten und Gehäuse anbringen: Bei Kameras mit verstellbarer Linse ist jetzt der richtige Zeitpunkt, die Linse in die gewünschte Richtung auszurichten. Kameras wie der Observer mit 360-Grad-Panoramaobjektiv benötigen keine manuelle Ausrichtung der Linse. Bringen Sie dann das äußere Gehäuse der Kamera wieder an und verschrauben Sie es gegebenenfalls.
10. Kabel verlegen: Beginnen Sie mit der Verlegung des Kabels. Es ist oft am einfachsten, am schwierigsten Punkt zu starten, z. B. dort, wo das Kabel die Richtung ändern muss oder an der Wand entlang geführt wird.
11. Zusätzliche Deckenplatten entfernen: Entfernen Sie bei Bedarf weitere Deckenplatten entlang der geplanten Kabelstrecke, um das Kabel einfacher durch den Deckenhohlraum führen zu können. Ein Tipp: Wickeln Sie das Ende des Kabels ein, um ihm etwas Gewicht zu geben, das das Werfen über größere Distanzen erleichtert.
12. Cat5-Kabel anschließen: Schließen Sie das Cat5-Kabel an die Kamera an. Dieses Kabel dient oft als Stromversorgung und Datenleitung in einem.
13. Deckenplatte wieder einsetzen: Setzen Sie die vorbereitete Deckenplatte mit der montierten Kamera vorsichtig wieder in das Raster ein. Achten Sie darauf, das Kabel nicht zwischen Platte und Gitter einzuklemmen.
14. Kamera an NVR anschließen: Verbinden Sie das andere Ende des Kabels mit Ihrem Netzwerk-Videorekorder (NVR) oder dem entsprechenden Aufzeichnungs- oder Anzeigesystem.
15. Kamera testen: Schalten Sie das System ein und testen Sie die Kamera. Überprüfen Sie das Bild, die Ausrichtung und alle Funktionen.
16. Installation abgeschlossen: Wenn alles funktioniert, haben Sie Ihre Dome-Kamera erfolgreich in einer Deckenplatte installiert.
Ein Hinweis zum Observer Pro 6.0: Obwohl er nur eine 360-Grad-Linse hat, nutzt er oft mehrere Kanäle im NVR (z. B. 5), da die Software das Panorama-Bild in mehrere separate Ansichten aufteilt, die gleichzeitig angezeigt werden können.
Alternativen: Deckenmontage ohne Bohren
Was aber, wenn Sie nicht bohren können oder wollen? Vielleicht wohnen Sie zur Miete, haben eine besonders empfindliche Decke oder möchten eine temporäre Installation. Glücklicherweise gibt es auch hierfür Lösungen, wenn auch oft mit Einschränkungen bei der Tragfähigkeit.
Eine gängige Methode für leichtere Objekte ist die Verwendung von starken Klebehaken oder speziellen Klebesystemen. Diese können für sehr leichte Kameras oder aber auch für die Befestigung von Kabeln oder Umlenkrollen genutzt werden, die wiederum das Gewicht einer Kamera stützen.
Ein Beispiel für ein solches System ist ein Klebehaken, der für die Befestigung einer Umlenkrolle ohne Bohren konzipiert ist. Solche Haken können beeindruckende Lasten tragen, z. B. bis zu 15 kg, wie bei einem Modell mit 5 cm Durchmesser der Klebeplatte. Der Vorteil ist, dass sie oft rückstandslos wieder entfernt werden können.
Allerdings sind diese Klebesysteme sehr wählerisch bei den Oberflächen. Sie eignen sich nur für tragfähige, raue und glatte Untergründe. Dazu gehören typischerweise:
- Fliesen
- Naturstein
- Glas
- Beton
- Metall
- Lackiertes Holz
Sie sind hingegen nicht geeignet für:
- Tapeten
- Mauerwerk (unverputzt)
- Verputz
- Bestimmte gestrichene Oberflächen, insbesondere solche, die nicht auf Zug belastet werden können oder bei denen die Haftung des Klebers nicht gewährleistet ist.
Bevor Sie ein Klebesystem verwenden, prüfen Sie unbedingt die maximale Traglast und den geeigneten Oberflächen. Eine Kamera, die 15 kg wiegt, ist sehr ungewöhnlich, aber selbst leichtere Kameras benötigen einen Haken, der ihr Gewicht sicher tragen kann, besonders wenn sie über Kopf montiert werden. Für schwerere Kameras ist die Klebemethode in der Regel keine sichere Option für die Hauptbefestigung, kann aber nützlich sein, um Kabel zu führen oder zusätzliche Stützen zu sichern, die selbst nicht viel Gewicht tragen.
Vergleich: Bohren vs. Kleben
| Merkmal | Montage mit Bohren | Montage ohne Bohren (Kleben) |
|---|---|---|
| Tragfähigkeit | Sehr hoch (abhängig von Deckenmaterial und Dübeltyp) | Begrenzt (abhängig vom Klebesystem, oft bis ca. 15 kg für spezielle Haken) |
| Oberflächen | Geeignet für die meisten tragfähigen Deckenarten (Beton, Holz, Mauerwerk mit passenden Dübeln) | Stark eingeschränkt (nur bestimmte glatte, raue und tragfähige Oberflächen wie Fliesen, Glas, Metall, Beton; ungeeignet für Tapete, Putz, viele Farben) |
| Permanenz | Permanent, hinterlässt Bohrlöcher | Oft rückstandslos entfernbar, ideal für temporäre Lösungen |
| Aufwand | Benötigt Bohrmaschine, kann Staub verursachen, erfordert handwerkliches Geschick | Einfacher und schneller, weniger Werkzeug, sauberer |
| Anwendung | Sichere Befestigung für schwere Kameras, langfristige Installationen | Leichte Kameras, Kabelmanagement, temporäre Befestigungen, wo Bohren nicht möglich ist |
Häufig gestellte Fragen zur Deckenmontage
F: Wie finde ich heraus, wie schwer meine Deckenplatte beladen werden darf?
A: Suchen Sie nach Informationen des Herstellers der Deckenplatten. Manchmal stehen diese Daten im technischen Datenblatt oder sind auf der Verpackung oder der Rückseite der Platten aufgedruckt.
F: Kann ich eine Kamera direkt an einer Betondecke montieren?
A: Ja, Betondecken sind sehr tragfähig. Sie benötigen jedoch eine Schlagbohrmaschine und geeignete Betondübel und Schrauben, um die Montageplatte der Kamera sicher zu befestigen.
F: Ist die Montage ohne Bohren wirklich sicher?
A: Für leichte Kameras und auf geeigneten Oberflächen kann sie sicher sein, wenn die angegebene maximale Traglast des Klebesystems nicht überschritten wird. Für schwerere Kameras oder kritische Überwachungsanwendungen ist die Methode mit Bohren in der Regel zuverlässiger.
F: Was ist ein Kippdübel und wann brauche ich ihn?
A: Ein Kippdübel ist ein Spezialdübel für Hohlräume oder weiche Materialien wie Gipskarton oder Deckenplatten. Er spreizt sich hinter der Platte auf und verteilt die Last. Sie brauchen ihn, wenn Sie etwas an einer Hohlraumdecke oder einer nicht massiven Deckenplatte befestigen wollen.
F: Kann ich eine normale Fotokamera an der Decke befestigen?

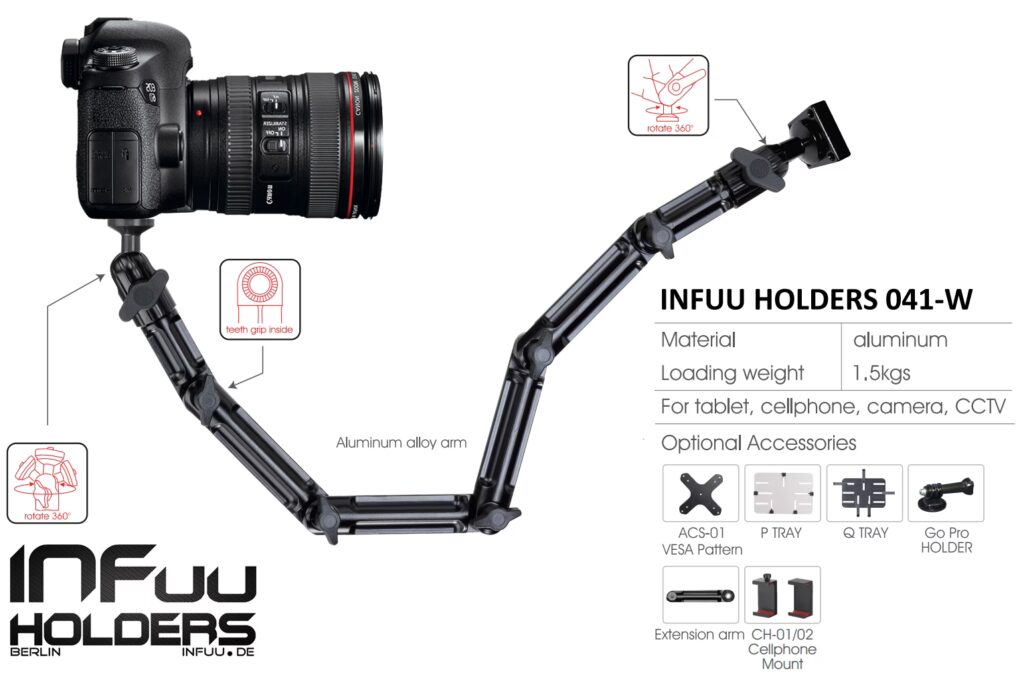

A: Ja, mit der passenden Halterung und der richtigen Befestigungsmethode können auch Fotokameras montiert werden, sei es für Langzeitbelichtungen, Zeitraffer oder besondere Aufnahmewinkel. Achten Sie auf das Gewicht der Kamera plus Objektiv.
Fazit
Die Deckenmontage von Kameras ist eine praktikable Option, die viele Vorteile bietet. Ob Sie sich für die Integration in eine Rasterdecke, die direkte Montage an einer Massivdecke oder eine lösung ohne Bohren entscheiden, hängt von Ihren spezifischen Anforderungen, dem Kameratyp und den baulichen Gegebenheiten ab. Die wichtigste Lektion ist, immer das Gewicht der Kamera und die Tragfähigkeit des Befestigungspunktes zu berücksichtigen, um eine sichere und dauerhafte Installation zu gewährleisten. Mit der richtigen Vorbereitung und Sorgfalt können Sie Ihre Kamera erfolgreich an der Decke positionieren.
