Stellen Sie sich vor, Sie fahren auf einen Parkplatz oder durch eine Zufahrt und die Schranke öffnet sich wie von Geisterhand, ganz ohne Ticket oder Chipkarte. Genau das macht die automatische Kennzeichenerkennung, auch bekannt als ANPR (Automatic Number Plate Recognition) oder LPR (Licence Plate Recognition), möglich. Diese Technologie nutzt das Nummernschild als einzigartiges Identifikationsmerkmal eines Fahrzeugs, um den Zugang schnell und intelligent zu regeln.
Besonders im Bereich der Parkraumbewirtschaftung und Zufahrtskontrolle bietet die Kennzeichenerkennung erhebliche Vorteile. Sie ermöglicht ein bequemes Durchfahren ohne lästiges Anhalten und Suchen nach Parktickets. Aber die Vorteile gehen weit darüber hinaus. Durch die Automatisierung wird der Verkehrsfluss an Ein- und Ausfahrten deutlich beschleunigt, da keine Fahrzeuge mehr stoppen müssen, um Tickets zu ziehen oder Karten zu scannen. Das spart nicht nur Zeit für die Nutzer, sondern auch Geld und Ressourcen für die Betreiber, da keine physischen Tickets mehr ausgegeben werden müssen. Dies ist zudem ein positiver Beitrag zum Umweltschutz.
Wie funktioniert die automatische Kennzeichenerkennung?
Im Kern basiert die Kennzeichenerkennung auf speziellen Kameras, den sogenannten ANPR- oder LPR-Kameras. Diese Kameras werden üblicherweise an jeder Ein- und Ausfahrt positioniert und so ausgerichtet, dass sie das Nummernschild des heranfahrenden Fahrzeugs optimal erfassen können. Sobald ein Fahrzeug in den Erfassungsbereich fährt, oft durch Induktionsschleifen im Boden signalisiert, nimmt die Kamera ein Bild auf.
Dieses Bild wird dann von einer leistungsfähigen Software im Hintergrundsystem verarbeitet. Die Software analysiert das Bild, identifiziert das Nummernschild und wandelt es in eine numerische oder alphanumerische Zeichenfolge um. Dieser Prozess muss extrem schnell ablaufen, oft innerhalb weniger Millisekunden, um auch fahrende Fahrzeuge zuverlässig erfassen zu können.
Bei fachgerechter Installation und Konfiguration können ANPR-Systeme sehr hohe Erkennungsraten erzielen. Durch zusätzliche Maßnahmen, wie die Minimierung von Störeinflüssen (z.B. Gegenlicht oder Verschmutzung), lassen sich die Erkennungsraten weiter optimieren. Einige Systeme bieten auch alternative Identifikationsmethoden, wie z.B. QR-Codes, falls die Kennzeichenerkennung in seltenen Fällen fehlschlagen sollte, um sicherzustellen, dass berechtigte Personen dennoch Zugang erhalten.
Abgleich und Zugangskontrolle
Sobald die Software das Kennzeichen erfolgreich in eine Zeichenfolge umgewandelt hat (z.B. 'MG SB 1872'), wird diese Information mit einer Datenbank abgeglichen. Hier gibt es grundsätzlich zwei Szenarien:
- Das Kennzeichen ist bekannt: Dies ist der Fall, wenn das Kennzeichen bereits vorregistriert und einem bekannten Nutzer oder einer berechtigten Person zugewiesen ist. In Systemen für das digitale Parkraummanagement, insbesondere in Bereichen wie dem Office Parken, werden oft die Kennzeichen von Mitarbeitenden hinterlegt. Diese erhalten dann automatisch Zugang, ohne weitere Identifikationsmittel wie eine Parkkarte zu benötigen. Auch Anwohnende oder andere regelmäßige Nutzer können ihre Kennzeichen registrieren, um die Parkfläche zu nutzen.
- Das Kennzeichen ist unbekannt: Wenn das Kennzeichen nicht in der Datenbank gefunden wird, kann dies bedeuten, dass die Person nicht zum Parken berechtigt ist oder es sich um einen sogenannten Spontan-Parkenden handelt. Je nach System und Konfiguration kann dann der Zugang verweigert oder ein Prozess für Spontan-Parker gestartet werden (z.B. Zeiterfassung für spätere Bezahlung).
Die vorherige Registrierung und der Abgleich mit der Datenbank ermöglichen eine smarte und effiziente Zufahrtskontrolle. Besonders in Systemen mit dynamisch genutzten Parkflächen, wie sie beispielsweise im Rahmen von Shared-Parking-Konzepten eingesetzt werden, trägt die Kennzeichenerkennung maßgeblich zur effizienten Auslastung der Fläche bei.
Was ist eine LPR-Kamera?

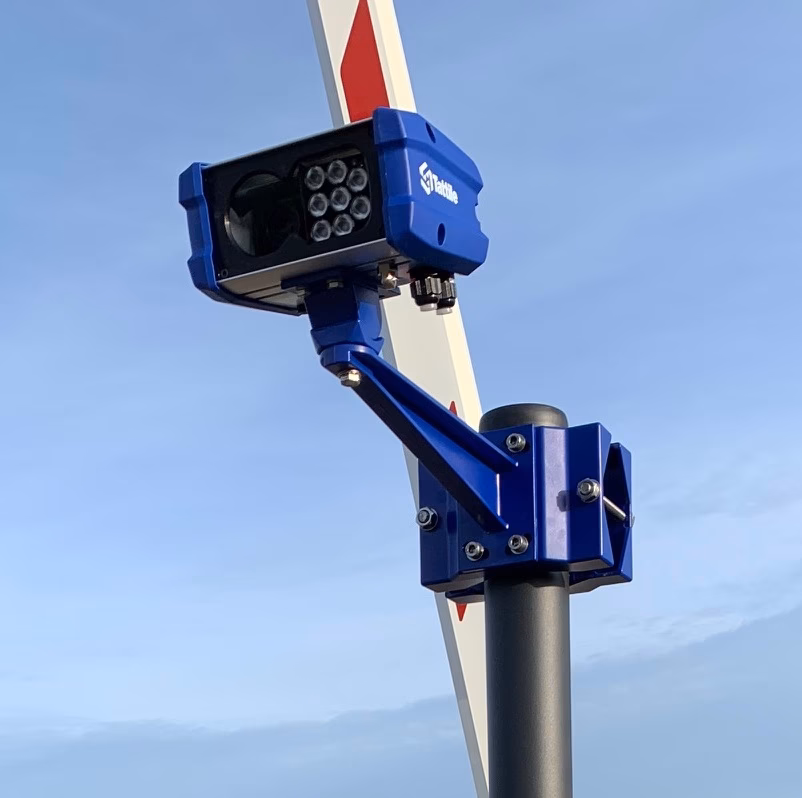

Wie bereits erwähnt, sind LPR-Kameras (License Plate Recognition) das Kernstück der automatischen Kennzeichenerkennung. Es handelt sich um spezielle Kameras, die für die spezifische Aufgabe der Erfassung und Protokollierung von Fahrzeugkennzeichen optimiert sind. Sie werden auch als ANPR-Kameras bezeichnet und kommen in einer Vielzahl von Anwendungen zum Einsatz, darunter:
- Strafverfolgung
- Verkehrsmanagement
- Parküberwachung
- Mauterhebung
- Grenzkontrolle
- Zugangskontrolle
- Überwachung von Fahrzeugwaagen
Diese Kameras sind darauf ausgelegt, Bilder von Nummernschildern mit hoher Geschwindigkeit und unter verschiedenen Bedingungen aufzunehmen. Die integrierte oder angeschlossene Software identifiziert dann die Zeichen auf dem Schild. Das erkannte Kennzeichen wird zusammen mit dem Bild und weiteren Metadaten (wie Datum, Uhrzeit, Ort) in einer Datenbank gespeichert. Für die Erkennung bei Nacht wird häufig Infrarotbeleuchtung (IR) eingesetzt, da diese die Reflexion des Nummernschildes gut hervorhebt.
Herausforderungen bei der Kennzeichenerkennung
Auch wenn die Technologie weit fortgeschritten ist, gibt es einige Herausforderungen, die die zuverlässige Erkennung beeinflussen können:
- Verschmutzte Nummernschilder: Schmutz kann die Lesbarkeit der Zeichen erheblich beeinträchtigen.
- Internationale Unterschiede: Nummernschilder sehen in verschiedenen Ländern sehr unterschiedlich aus (Schriftarten, Farben, Formate).
- Witterungsbedingungen: Regen, Schnee oder Nebel können die Bildqualität negativ beeinflussen.
- Lichtverhältnisse: Starkes Gegenlicht, wechselnde Lichtverhältnisse oder unzureichende Beleuchtung bei Nacht können Probleme verursachen.
- Hohe Geschwindigkeit: Bei sehr schnell fahrenden Fahrzeugen muss die Kamera in der Lage sein, ein scharfes Bild zu erfassen und die Software es schnell zu verarbeiten.
Um diese Herausforderungen zu meistern, sind hochwertige Kameras, leistungsfähige Software und eine fachgerechte Installation entscheidend. Insbesondere die richtige Beleuchtung spielt eine wichtige Rolle. Für die zuverlässige Erkennung auch von verschmutzten Schildern wird oft der Einsatz von Weißlicht anstelle von reinem IR-Licht empfohlen, da Schmutz im IR-Bereich weniger reflektiert und die Zeichen dadurch undeutlicher erscheinen können. Diffuses Licht von oben ist oft besser geeignet als gleißendes Strahlerlicht.
Software für die Kennzeichenerkennung
Während manche Videomanagementsysteme (VMS) grundlegende LPR-Funktionen bieten, erfordern Anwendungen mit hohen Anforderungen an Geschwindigkeit und Genauigkeit oft spezialisierte Software. Diese Software wird auf einem separaten Server oder einem leistungsfähigen PC ausgeführt und ist speziell für die Analyse von Kamerabildern im Hinblick auf Nummernschilder optimiert.
Ein Beispiel für eine solche spezialisierte Software ist der HinnNprServer. Diese Software läuft unter Windows und kann mit handelsüblichen IP-Kameras zusammenarbeiten. Sie analysiert kontinuierlich die Kamerabilder und erkennt zuverlässig enthaltene Kennzeichen. Das Erkennungsergebnis wird als Zeichenfolge über eine TCP-Client-Server-Verbindung zur weiteren Verarbeitung bereitgestellt.
Merkmale spezialisierter LPR-Software (Beispiel HinnNprServer)
Spezialisierte Software wie HinnNprServer bietet oft erweiterte Funktionen, die über die reine Texterkennung hinausgehen:
- Kontinuierliche Verarbeitung: Statt nur bei einem Auslöser (Trigger) ein Bild zu analysieren, werden die Bilder kontinuierlich verarbeitet. Das verbessert die Erkennungsqualität, da die Software das Kennzeichen über einen längeren Zeitraum analysieren und das Ergebnis optimieren kann, während sich das Fahrzeug nähert.
- Umgang mit Störeinflüssen: Durch die kontinuierliche Verarbeitung können kurzfristige Störungen, wie eine Person, die durch das Bild läuft, besser ausgeglichen werden.
- Optimierung für spezifische Schrifttypen: Gute Software ist auf die speziellen Schriftarten und Formate von Nummernschildern in verschiedenen Ländern optimiert, was die Genauigkeit erhöht.
- Lupenfunktion ('Vorschaltlupe'): Ein definierbarer Bereich des Bildes kann vergrößert und separat analysiert werden, um die Erkennung in schwierigen Situationen zu verbessern.
- Bewegungserkennung: Die Analyse kann auf bestimmte Bereiche im Bild beschränkt werden, um die Leistung zu steigern und unerwünschte Einflüsse (z.B. Personenverkehr außerhalb der Fahrspur) zu ignorieren.
- Filter: Einstellbare Verzögerungs-, Halte- und Rauschfilter sowie eine Fahrtrichtungskorrektur tragen zur Optimierung der Erkennung bei.
- Datenbankintegration: Optional können erkannte Kennzeichen und weitere Parameter direkt in eine SQL-Datenbank übermittelt werden.
- Modularität: Die Trennung von Kamera (Hardware) und Software ermöglicht einen einfachen Austausch defekter Kameras, ohne die Erkennungssoftware neu installieren zu müssen.
Vergleich: Standardkamera + Software vs. Spezialisierte LPR-Kamera
Es ist möglich, handelsübliche Sicherheitskameras in Kombination mit spezieller Software zur Kennzeichenerkennung zu nutzen. Dies kann eine kostengünstigere Option sein, erfordert aber oft einen zusätzlichen Server für die Software. Spezialisierte LPR-Kameras hingegen haben die notwendige Hardware und oft auch grundlegende Software bereits integriert und sind für die spezifische Aufgabe optimiert. Die Wahl hängt von den Anforderungen an Genauigkeit, Geschwindigkeit und den Budgetvorgaben ab.
Anwendungsbeispiele
Neben der bereits ausführlich behandelten Zufahrtskontrolle auf Parkflächen oder bei Fahrzeugwaagen gibt es viele weitere Einsatzbereiche:
Fahrzeugwaagen: An Waagen mit hohem Durchsatz kann die manuelle Erfassung der Kennzeichen durch Mitarbeiter fehleranfällig und zeitaufwendig sein. Die automatische Erkennung beschleunigt den Prozess erheblich und sorgt für eine reibungslose Abfertigung, selbst bei begrenztem Platz.
Mautsysteme: ANPR ermöglicht die automatische Abrechnung von Mautgebühren, ohne dass Fahrzeuge an Mautstationen anhalten müssen.
Verkehrsüberwachung: Erfassung von Verkehrsdaten, Identifizierung von Fahrzeugen für die Strafverfolgung oder Überwachung von Fahrbeschränkungen.
Grenzkontrollen: Schnelle und effiziente Überprüfung von Fahrzeugen beim Grenzübertritt.
Die Einsatzmöglichkeiten wachsen rasant, da die Technologie immer leistungsfähiger und zugänglicher wird.
Implementierung und Anforderungen
Für die Umsetzung eines ANPR-Systems zur Kennzeichenerkennung sind in der Regel folgende Komponenten notwendig:
- Eine geeignete Netzwerk-Kamera (IP-Kamera), die für die Lichtverhältnisse und den Erfassungsbereich optimiert ist.
- Ein leistungsfähiger Computer oder Server mit Netzwerkanschluss, auf dem die Erkennungssoftware läuft.
- Die LPR-Software mit einer entsprechenden Nutzungslizenz.
- Gegebenenfalls zusätzliche Beleuchtung (Weißlicht oder IR), um eine zuverlässige Erkennung bei Nacht oder schlechten Lichtverhältnissen sicherzustellen.
Die richtige Positionierung und Ausrichtung der Kamera sind entscheidend für die Erkennungsqualität. Faktoren wie der Blickwinkel, der Abstand zum Fahrzeug und die Vermeidung von direktem Gegenlicht müssen berücksichtigt werden. Eine sorgfältige Planung und gegebenenfalls die Beratung durch Experten sind ratsam.
Häufig gestellte Fragen (FAQ)
Was bedeutet ANPR und LPR?
ANPR steht für Automatic Number Plate Recognition und LPR für Licence Plate Recognition. Beide Begriffe bezeichnen die Technologie zur automatischen Erkennung von Fahrzeugkennzeichen anhand von Kamerabildern.
Benötige ich spezielle Kameras für ANPR?
Spezielle LPR/ANPR-Kameras sind für diese Aufgabe optimiert. Es ist aber auch möglich, handelsübliche Sicherheitskameras in Kombination mit spezieller LPR-Software zu verwenden, die auf einem separaten Computer läuft.
Wie genau ist die Kennzeichenerkennung?
Bei fachgerechter Installation, optimalen Lichtverhältnissen und leistungsfähiger Software können sehr hohe Erkennungsraten erzielt werden. Herausforderungen wie Schmutz, Witterung oder ungünstige Winkel können die Genauigkeit beeinträchtigen, lassen sich aber durch entsprechende Maßnahmen minimieren.
Kann die Kennzeichenerkennung auch bei Nacht funktionieren?
Ja, Systeme nutzen oft Infrarot- oder Weißlichtbeleuchtung, um Kennzeichen auch bei Dunkelheit zuverlässig zu erfassen.
Wofür wird Kennzeichenerkennung eingesetzt?
Die Anwendungen sind vielfältig, darunter Zufahrtskontrolle (z.B. Parkhäuser, Firmengelände), Mauterhebung, Verkehrsüberwachung, Grenzkontrollen und die Automatisierung von Prozessen wie an Fahrzeugwaagen.
Fazit
Die automatische Kennzeichenerkennung ist eine leistungsfähige Technologie, die das Potenzial hat, viele Bereiche zu optimieren, insbesondere dort, wo Fahrzeuge identifiziert und ihr Zugang geregelt werden muss. Sie bietet Komfort, beschleunigt Prozesse und kann zur Effizienzsteigerung und Kostensenkung beitragen. Trotz einiger technischer Herausforderungen, die durch sorgfältige Planung und den Einsatz geeigneter Hard- und Software gelöst werden können, nimmt die Verbreitung von ANPR-Systemen stetig zu und wird in Zukunft noch wichtiger werden.
