Eine Rückfahrkamera ist ein fantastisches Upgrade für jedes Fahrzeug. Sie erhöht nicht nur die Sicherheit beim Rangieren und Einparken, indem sie Ihnen eine klare Sicht auf den Bereich hinter Ihrem Auto verschafft, sondern macht das Einparken auch in engen Lücken deutlich einfacher. Die Installation mag auf den ersten Blick entmutigend wirken, ist aber mit der richtigen Anleitung durchaus machbar. In diesem Artikel führen wir Sie Schritt für Schritt durch den Prozess, von der Auswahl des richtigen Montageorts bis zum finalen Anschluss der Kamera und des Bildschirms.
Die genaue Vorgehensweise kann je nach Fahrzeugmodell und Kameratyp leicht variieren, aber die grundlegenden Prinzipien bleiben gleich. Wir konzentrieren uns auf die wesentlichen Schritte, die Ihnen helfen, dieses nützliche Zubehör erfolgreich in Ihrem Auto zu integrieren.
Der optimale Montageort für Ihre Rückfahrkamera
Der erste und vielleicht wichtigste Schritt ist die Bestimmung des Montageortes für Ihre Rückfahrkamera. Suchen Sie an der Rückseite Ihres Fahrzeugs nach einer flachen Oberfläche, die möglichst zentriert liegt. Eine beliebte Position ist oft über dem Nummernschild oder in dessen Nähe, da dies eine gute Übersicht über den Bereich direkt hinter dem Auto bietet. Bevor Sie die Kamera anbringen, reinigen Sie die Fläche gründlich mit einem Wachs- und Fettentferner oder Spiritus. Dies gewährleistet, dass das Klebeband, falls Ihre Kamera damit geliefert wird, optimal haftet.
Für die meisten Kameras reicht das mitgelieferte Klebeband aus, um die Kamera sicher zu befestigen. Wenn Sie jedoch zusätzliche Sicherheit wünschen und keine Scheu haben, kleine Löcher in Ihr Fahrzeug zu bohren, können die oft mitgelieferten Schrauben verwendet werden. Stellen Sie sicher, dass Sie vor dem Bohren prüfen, was sich hinter der gewählten Stelle befindet.
Stromversorgung finden: Der Anschluss am Rückfahrlicht
Damit die Rückfahrkamera automatisch aktiviert wird, wenn Sie den Rückwärtsgang einlegen, muss sie mit dem Stromkreis des Rückfahrlichtes verbunden werden. Das Kabel von Ihrer Kamera muss also von der Rückseite des Fahrzeugs ins Innere geführt werden. Ein guter Weg, dies zu tun, ist, dem Kabelbaum der Nummernschildbeleuchtung zu folgen, da dieser oft bereits einen Weg ins Fahrzeuginnere hat. Führen Sie das Kabel in Richtung Ihres Rücklichts.
Sobald Sie Zugang zur Rückseite Ihres Rücklichts haben (dies erfordert möglicherweise das Entfernen einer Abdeckung oder der gesamten Leuchteneinheit), benötigen Sie eine Prüflampe, um das richtige Kabel zu identifizieren. Klemmen Sie die Krokodilklemme der Prüflampe an eine blanke Metalloberfläche im Fahrzeug, um eine gute Erdung zu haben. Bitten Sie dann eine zweite Person, sich auf den Fahrersitz zu setzen und den Rückwärtsgang einzulegen. Aus Sicherheitsgründen sollte der Motor dabei ausgeschaltet bleiben, die Zündung muss jedoch eingeschaltet sein.
Tasten Sie mit der Spitze der Prüflampe vorsichtig die Kabel an der Rückseite des Rücklichts ab. Sobald die Prüflampe aufleuchtet, haben Sie wahrscheinlich das richtige Kabel gefunden. Lassen Sie Ihre Hilfsperson den Gang mehrmals ein- und auslegen, um sicherzustellen, dass die Prüflampe nur leuchtet, wenn der Rückwärtsgang eingelegt ist. Wenn keine der Leitungen die Prüflampe zum Leuchten bringt, ist die Erdung Ihrer Krokodilklemme wahrscheinlich schlecht. Versuchen Sie, die Klemme an einer anderen blanken Metallstelle zu befestigen.
Sobald das richtige Kabel für das Rückfahrlicht identifiziert ist, können Sie die Verbindung herstellen. Heizen Sie Ihren Lötkolben auf. Verwenden Sie eine Abisolierzange, um einen kleinen Abschnitt des Rückfahrlichtkabels freizulegen. Verdrillen Sie das rote Kabel von Ihrer Rückfahrkamera um diesen freigelegten Abschnitt.
Ein wichtiger Tipp beim Löten ist das 'Verzinnen' der Spitze des Lötkolbens. Berühren Sie die heiße Spitze kurz mit etwas Lötzinn; dies verbessert die Wärmeübertragung und Lötergebnisse erheblich. Halten Sie die Spitze des Lötkolbens einige Augenblicke lang an die Kabelverbindung und führen Sie dann vorsichtig etwas Lötzinn in die Verbindung ein. Das Zinn sollte schön fließen und die Drähte umhüllen. Wenn es nicht gut fließt, benötigt Ihr Lötkolben wahrscheinlich noch etwas mehr Zeit zum Aufheizen.
Nachdem die Lötstelle abgekühlt ist, umwickeln Sie den abisolierten Bereich fest mit Isolierband, um Kurzschlüsse zu vermeiden und die Verbindung zu schützen. Viele Rückfahrkameras haben auch ein schwarzes Kabel, das geerdet werden muss. Suchen Sie eine geeignete Massestelle in der Nähe (oft eine Schraube, die direkt mit dem Metallrahmen des Fahrzeugs verbunden ist). Isolieren Sie das schwarze Kabel ab, crimpen Sie einen Ringkabelschuh darauf und befestigen Sie diesen hinter der Masseschraube. Eine blanke Metalloberfläche ist hier entscheidend, um Erdungsprobleme zu vermeiden.
Das Kabel verlegen: Der Weg nach vorn
Nachdem die Anschlüsse an der Rückseite des Fahrzeugs hergestellt sind, muss das restliche Kabelverlegungskabel der Rückfahrkamera seinen Weg zur Vorderseite des Fahrzeugs finden, wo der Bildschirm montiert wird. Hier kommt oft ein Werkzeugsatz zum Entfernen von Verkleidungsteilen ins Spiel. Diese Werkzeuge ermöglichen es Ihnen, Verkleidungen und Leisten vorsichtig zu lösen, ohne sie zu beschädigen.
Führen Sie das Kabel entlang der Fahrzeugseiten, versteckt unter Teppichen, Türschwellenverkleidungen (Kick Panels) oder entlang der Dachhimmelverkleidung, je nachdem, welcher Weg in Ihrem Fahrzeug am einfachsten und unauffälligsten ist. Nehmen Sie sich Zeit, um das Kabel ordentlich und sicher zu verlegen, sodass es nicht eingeklemmt wird oder lose herumhängt. Dies ist ein zeitaufwändiger Schritt, aber eine saubere Verlegung ist entscheidend für eine professionelle Installation.
Den Bildschirm montieren
Der nächste Schritt ist die Montage des Bildschirms. Wenn Sie einen Spiegelbildschirm verwenden, wissen Sie bereits, wo er hingehört – er wird einfach über Ihren vorhandenen Rückspiegel geklemmt. Ein separater Bildschirm wird normalerweise mit einer Halterung für die Windschutzscheibe und/oder das Armaturenbrett geliefert.
Wenn auf Ihrem Armaturenbrett ausreichend Platz vorhanden ist und die Position Ihre Sicht nicht behindert, ist dies oft eine gute Wahl, um die Windschutzscheibe frei zu halten. Reinigen Sie die Oberfläche, an der die Halterung befestigt werden soll, ebenfalls mit Wachs- und Fettentferner. Testen Sie das Reinigungsmittel vorher an einer unauffälligen Stelle, um sicherzustellen, dass es die Oberfläche nicht beschädigt. Wenn die Montage an der Windschutzscheibe die einzige Option ist, stellen Sie unbedingt sicher, dass der Bildschirm die Sicht des Fahrers nicht behindert und die gesetzlichen Bestimmungen in Ihrem Land erfüllt.
Stromversorgung für den Bildschirm
Der Bildschirm oder das Anzeigesystem benötigt ebenfalls Strom. Oft hat der Bildschirm ein rotes Kabel, das eine permanente Stromversorgung benötigt, und ein schwarzes Kabel für die Masse. Überprüfen Sie jedoch immer die Installationsanleitung Ihrer spezifischen Kamera und Ihres Bildschirms, da die Verkabelung variieren kann.
Eine gute Stelle, um eine permanente Stromquelle zu finden, ist im Bereich unter dem Lenkrad über den Pedalen oder in der Nähe des Sicherungskastens. Stellen Sie sicher, dass der Schlüssel aus der Zündung gezogen ist, bevor Sie mit der Arbeit beginnen. Verwenden Sie erneut Ihre Prüflampe, um eine Leitung zu finden, die dauerhaft Strom führt (auch bei ausgeschalteter Zündung, je nachdem, welche Art von Stromversorgung benötigt wird – oft reicht auch eine geschaltete Zündung). Wenn Sie die richtige Leitung gefunden haben, können Sie Ihre neu erlernten Fähigkeiten im Abisolieren, Löten und Isolieren anwenden, um das Stromkabel des Bildschirms anzuschließen.
Für das schwarze Massekabel des Bildschirms suchen Sie wieder eine geeignete Masseschraube in der Nähe der Einbaustelle. Schließen Sie das Massekabel sicher an dieser blanken Metallstelle an.
Allgemeine Überlegungen zur Kamerapositionierung
Während die obigen Schritte die Installation einer typischen Rückfahrkamera beschreiben, gibt es auch spezielle Kameras, wie z. B. Kameras zur Kennzeichenerkennung, die andere Anforderungen haben. Für solche Kameras wird oft empfohlen, dass der Erfassungsabstand etwa doppelt so groß sein sollte wie die Montagehöhe. Dies wird erreicht, wenn sowohl der horizontale als auch der vertikale Winkel zwischen der Kamera und dem Fahrzeug weniger als 30° beträgt. Es wird auch empfohlen, den Winkel zwischen der Kamera und der Fahrtrichtung des Fahrzeugs zu minimieren, damit die Kennzeichen frontal erfasst werden können.
Obwohl diese spezifischen Winkel und Abstände oft für spezialisierte Überwachungskameras (wie die AXIS P1465-LE-3 oder AXIS P3265-LVE-3, für die optimale Winkel bei Montagehöhen von weniger als 10 m bzw. 2,5 m vom Fahrbahnzentrum empfohlen werden) gelten, unterstreicht es das allgemeine Prinzip, einen möglichst geraden Blickwinkel nach hinten zu erzielen, um eine klare und nützliche Ansicht zu erhalten.
Häufig gestellte Fragen zur Rückfahrkamera-Installation
Wohin genau muss das Kabel für die Rückfahrkamera verlegt werden?
Das Kabel der Rückfahrkamera muss von der Rückseite des Fahrzeugs, wo die Kamera montiert ist, bis zur Vorderseite geführt werden, wo der Bildschirm installiert wird. Dies geschieht typischerweise unsichtbar unter Verkleidungen, Teppichen und Türschwellenleisten entlang des Fahrzeuginnenraums.
Wie finde ich das richtige Kabel für das Rückfahrlicht?
Verwenden Sie eine Prüflampe. Klemmen Sie die Masse der Prüflampe an eine blanke Metallstelle. Bei eingeschalteter Zündung und eingelegtem Rückwärtsgang (Motor aus!) tasten Sie die Kabel am Rücklicht ab. Das Kabel, bei dem die Prüflampe leuchtet, wenn der Rückwärtsgang eingelegt ist, ist das richtige.
Wie hoch sollte eine Kamera in Nummernschildnähe montiert werden?
Bei Standard-Rückfahrkameras in Nummernschildnähe gibt es keine strikte Höhenvorgabe, solange sie eine klare Sicht nach hinten ermöglichen. Für spezialisierte Kameras zur Kennzeichenerkennung gelten oft Empfehlungen wie ein Erfassungsabstand, der etwa doppelt so groß wie die Montagehöhe ist, und minimale Winkel zur Fahrtrichtung. Bei einer typischen Rückfahrkamera nahe dem Nummernschild ist die Position meist vorgegeben und bietet einen guten Kompromiss.

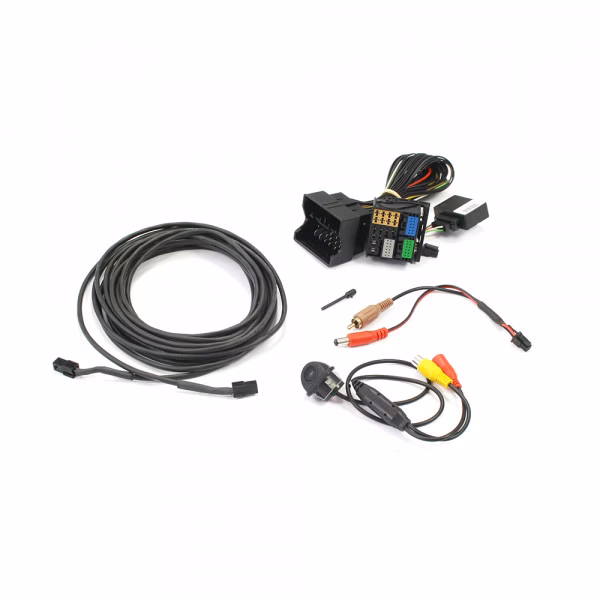

Hat der Seat Leon eine Rückfahrkamera?
Die uns vorliegenden Informationen enthalten keine Details darüber, ob spezifische Seat Leon Modelle serienmäßig oder optional mit einer Rückfahrkamera ausgestattet sind. Dies hängt stark vom Baujahr, der Ausstattungsvariante und den gewählten Optionen ab. Es ist am besten, die Fahrzeugspezifikationen oder das Handbuch Ihres spezifischen Seat Leon zu überprüfen oder einen Händler zu kontaktieren.
Mit etwas Geduld und den richtigen Werkzeugen ist die Installation einer Rückfahrkamera ein lohnendes Projekt, das den Komfort und die Sicherheit Ihres Fahrzeugs erheblich verbessert. Nehmen Sie sich Zeit für jeden Schritt, insbesondere bei der elektrischen Verkabelung, und genießen Sie bald die Vorteile einer klaren Sicht nach hinten!
