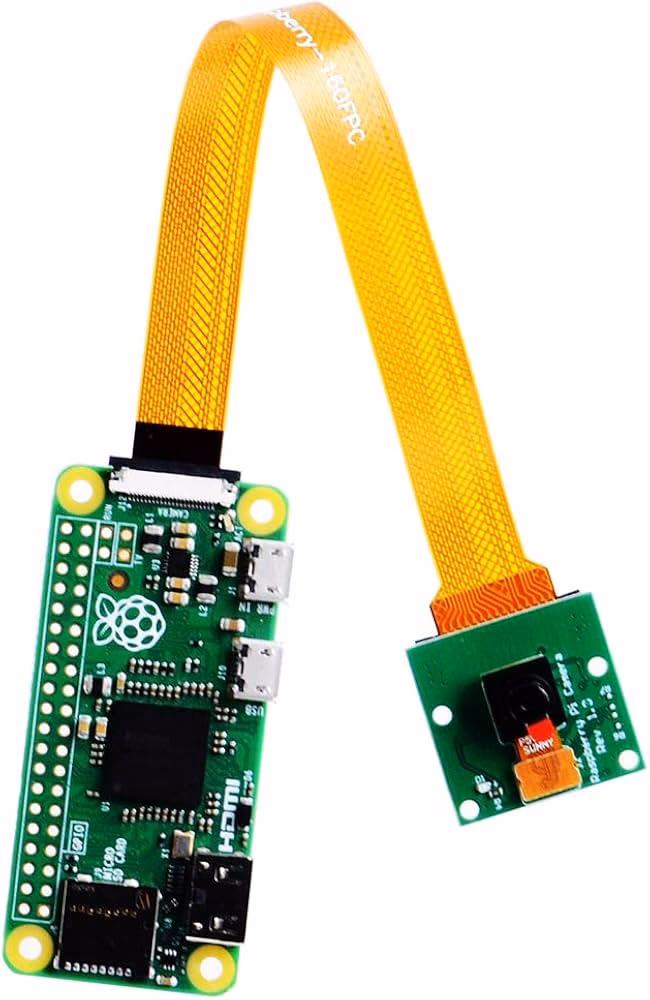

Die Raspberry Pi Kameras sind ein beliebtes Zubehör für eine Vielzahl von Projekten, von Überwachungssystemen bis hin zu Zeitrafferaufnahmen. Doch um Ihre Kamera richtig anzuschließen und optimal zu nutzen, ist das passende Kabel entscheidend. Dabei gibt es spezifische Anforderungen, je nachdem, welchen Raspberry Pi Sie verwenden und ob Sie das Kabel verlängern möchten. Dieser Artikel beleuchtet die verschiedenen Kabeltypen und deren Einsatzbereiche.
Besonders beim Übergang zu neueren Modellen wie dem Raspberry Pi 5 oder wenn es darum geht, die Kamera flexibel zu positionieren, tauchen Fragen zum richtigen Kabel auf. Wir gehen auf die Besonderheiten ein und zeigen Ihnen, wie Sie die gängigen Herausforderungen meistern können, basierend auf den uns vorliegenden Informationen.
Kabel für den Anschluss von Kameras an den Raspberry Pi 5
Der Raspberry Pi 5 bringt einige Neuerungen mit sich, auch bei den Anschlüssen für Kameras und Displays. Während ältere Raspberry Pi Modelle typischerweise einen 15-poligen, 1mm-Pitch FPC (Flexible Printed Circuit) Anschluss für Kameras und Displays nutzten (oft als „Standardformat“ bezeichnet), verwendet der Raspberry Pi 5 zwei 4-Lane MIPI-Anschlüsse im kleineren 22-poligen, 0.5mm-Pitch „Mini“ FPC Format. Jeder dieser Anschlüsse kann entweder eine Kamera oder ein Display unterstützen.
Daher ist es wichtig zu wissen, dass die bisherigen Kameras und Displays, die mit dem „Standardformat“-Kabel geliefert wurden oder dieses nutzen, nicht direkt an den Raspberry Pi 5 angeschlossen werden können. Sie benötigen spezielle Adapterkabel, um die Verbindung zwischen dem neuen „Mini“-Format des Raspberry Pi 5 und dem „Standardformat“ der vorhandenen Kamera- und Displayprodukte herzustellen. Das bedeutet, wenn Sie eine ältere Raspberry Pi Kamera (wie die V2 oder V3) oder ein älteres Display mit Ihrem neuen Raspberry Pi 5 verwenden möchten, müssen Sie das passende Adapterkabel erwerben.
Es gibt unterschiedliche Adapterkabel für Kameras und Displays, und es ist wichtig, dass Sie das richtige Kabel für den jeweiligen Zweck verwenden. Ein Kamerakabel sollte nicht für ein Display verwendet werden und umgekehrt. Die uns vorliegenden Informationen betonen, dass Raspberry Pi Marken-Kameras und Displays bis auf Weiteres weiterhin mit dem alten Kabelstil (Standardformat) geliefert werden. Dies unterstreicht die Notwendigkeit des Adapterkabels für den Raspberry Pi 5.
Die Adapterkabel sind in der Regel kurz, beispielsweise 200 mm lang, und dienen ausschließlich dazu, die physische und elektrische Verbindung zwischen den unterschiedlichen FPC-Anschlussformaten herzustellen. Sie verändern nicht die Funktionalität der Kamera oder des Displays, sondern machen sie lediglich mit dem Raspberry Pi 5 kompatibel.
Verlängerung von Raspberry Pi Kamera Kabeln (V2/V3)
Manchmal reicht die Standardkabellänge nicht aus, um die Kamera an der gewünschten Position zu platzieren. Dies kann in Gehäusen, hinter Verkleidungen oder einfach nur bei größeren Projekten der Fall sein, bei denen der Abstand zwischen Raspberry Pi und Kamera größer ist. Für solche Szenarien, insbesondere bei den beliebten Raspberry Pi Kamera Modulen V2 und V3, gibt es spezielle Verlängerungskabel.
Nach der Veröffentlichung der Raspberry Pi V2 Kamera wurde ein Verlängerungskabel entwickelt, um den Bedarf an einer größeren Reichweite zu decken, während die Signalübertragung sichergestellt bleibt. Mit der Einführung des neueren Raspberry Pi Kamera Moduls V3 wurde eine angepasste Verlängerungslösung entwickelt, die ebenfalls auf einem speziellen Kabel basiert.
Die Verwendung eines solchen Verlängerungskabels ist oft sehr einfach und erfordert keine zusätzliche Software oder Treiberinstallation. Der Mechanismus besteht darin, den Sensor vorsichtig von seinem Standardanschluss auf der Kameraplatine zu lösen und das Verlängerungskabel dazwischen einzufügen. Ein Ende des Verlängerungskabels wird an den Sensor angeschlossen, das andere Ende an den Anschluss auf der Kameraplatine, wo der Sensor ursprünglich saß.
Ein solches Kabel kann beispielsweise 200 mm lang sein und ist speziell für die Verwendung mit den Kamera Modulen V2 und V3 konzipiert. Es ist wichtig zu beachten, dass diese Verlängerungskabel in der Regel nicht mit älteren 5MP V1 Kameras oder anderen Sensoren kompatibel sind. Sie sind für die Sensoren IMX219 (V2) und IMX708 (V3) sowie kompatible Arducam IMX219 Kameras ausgelegt.
Die Kompatibilität beschränkt sich nicht nur auf Raspberry Pi Plattformen. Diese Verlängerungskabel können auch mit IMX219 Kameras auf bestimmten Nvidia Jetson Boards, insbesondere dem offiziellen Developer Kit, verwendet werden. Dies bietet zusätzliche Flexibilität für Entwickler, die mit verschiedenen Plattformen arbeiten.
Die Spezifikationen eines typischen Verlängerungskabels können variieren, aber ein Beispiel zeigt eine Länge von 200 mm, eine Breite von 9 mm und eine Dicke von nur 0,1 mm. Ein wichtiges Merkmal ist oft die elektromagnetische Abschirmung, die dazu beiträgt, Signalstörungen über die längere Distanz zu minimieren und eine zuverlässige Datenübertragung zu gewährleisten. Die Flexibilität und geringe Dicke des Kabels erlauben es zudem, es in engen Räumen oder durch kleine Öffnungen zu führen, was bei der Projektgestaltung von Vorteil ist.
Bei der Installation ist äußerste Vorsicht geboten. Die FPC-Anschlüsse sind empfindlich, und das Ablösen und Wiederanbringen des Sensors oder des Kabels sollte sehr behutsam erfolgen, um Beschädigungen an den Kontakten oder dem Kabel selbst zu vermeiden. Das Verlängerungskabel ist ein Zubehörteil und benötigt immer eine vorhandene Kameraplatine (V2 oder V3), um zu funktionieren.
Kompatible Kameras für Verlängerungskabel (Beispiele)
Basierend auf den uns vorliegenden Informationen sind Verlängerungskabel hauptsächlich für Kameras mit bestimmten Sensoren konzipiert. Die folgende Tabelle listet Beispiele für Kameras auf, die mit den beschriebenen Verlängerungskabeln kompatibel sind:
| SKU | V3 Kompatibel | V2 Kompatibel | Sensor | Auflösung | Fokus Typ |
|---|---|---|---|---|---|
| (Offizielles Modul) | Ja | Nein | IMX708 | 12MP | Autofokus |
| (Offizielles Modul) | Nein | Ja | IMX219 | 8MP | Fixed Focus |
| B0180 | Nein | Ja | IMX219 | 8MP | Manual Focus |
| B0181 | Nein | Ja | IMX219 | 8MP | Autofocus |
| B0182 | Nein | Ja | IMX219 | 8MP | Autofocus |
| B0183 | Nein | Ja | IMX219 | 8MP | Manual Focus |
| B0184 | Nein | Ja | IMX219 | 8MP | Manual Focus |
| B0390 | Ja | Nein | IMX708 | 12MP | Fixed Focus |
| B039001 | Ja | Nein | IMX708 | 12MP | Fixed Focus |
| B0392 | Ja | Nein | IMX708 | 12MP | Manual Focus |
| B0393 | Ja | Nein | IMX708 | 12MP | Autofocus |
| B0394 | Ja | Nein | IMX708 | 12MP | Manual Focus |
| B0395 | Ja | Nein | IMX708 | 12MP | Fixed Focus |
Diese Tabelle zeigt, dass die Kompatibilität der Verlängerungskabel eng mit dem verbauten Sensor (IMX219 für V2, IMX708 für V3 und einige Arducam-Modelle) verbunden ist. Kameras mit anderen Sensoren oder der älteren V1 Technologie werden von diesen spezifischen Verlängerungskabeln nicht unterstützt.
Häufig gestellte Fragen
Welches Kabel wird standardmäßig mit Raspberry Pi Kameras geliefert?
Laut den Informationen werden Raspberry Pi Marken-Kameras (wie V2 und V3) bis auf Weiteres mit dem alten Kabelstil im 15-poligen, 1mm-Pitch „Standardformat“ geliefert.
Kann ich ein Raspberry Pi Displaykabel für eine Kamera verwenden oder umgekehrt, wenn ich den Raspberry Pi 5 nutze?
Nein, die uns vorliegenden Informationen besagen explizit, dass das Kamerakabel nicht mit einem Display verwendet werden sollte und umgekehrt. Sie benötigen für den Raspberry Pi 5 spezifische Adapterkabel für Kameras und Displays.
Benötige ich zusätzliche Treiber, um das Kamera-Verlängerungskabel zu verwenden?
Nein, die uns vorliegenden Informationen zu den Verlängerungskabeln für V2/V3 Kameras geben an, dass keine zusätzliche Treiberinstallation erforderlich ist. Das Kabel wird einfach zwischen Sensor und Kameraplatine eingefügt.
Mit welchen Raspberry Pi Kamera Modellen sind die Verlängerungskabel kompatibel?
Die beschriebenen Verlängerungskabel sind hauptsächlich für die Raspberry Pi Kamera Module V2 und V3 sowie einige kompatible Arducam Kameras mit IMX219 oder IMX708 Sensoren konzipiert. Sie unterstützen keine älteren 5MP V1 Kameras oder andere Sensoren.
Kann das Verlängerungskabel die Bildqualität beeinträchtigen?
Die Verlängerungskabel sind so konzipiert, dass sie die Signalübertragung sicherstellen. Die Verwendung von elektromagnetischer Abschirmung bei manchen Kabeln deutet darauf hin, dass Maßnahmen ergriffen werden, um Signalintegrität über die längere Distanz zu gewährleisten. Bei sachgemäßer Verwendung und einem qualitativ hochwertigen Kabel sollten Beeinträchtigungen minimal sein, aber die theoretische Möglichkeit von Signaldegradation über längere Kabelstrecken besteht immer, auch wenn die Informationen hierzu keine spezifischen Details nennen.
Ist die Installation eines Verlängerungskabels schwierig?
Der Installationsprozess wird als einfach beschrieben: vorsichtiges Ablösen des Sensors und Einsetzen des Kabels. Allerdings erfordert es Sorgfalt und Vorsicht, um die empfindlichen FPC-Anschlüsse nicht zu beschädigen. „Einfach“ bedeutet hier eher, dass keine komplexen Konfigurationen oder Softwareinstallationen nötig sind, nicht, dass es keinerlei Feingefühl bedarf.
Fazit
Das richtige Kabel ist entscheidend für die erfolgreiche Nutzung Ihrer Raspberry Pi Kamera. Wenn Sie den neuesten Raspberry Pi 5 verwenden, müssen Sie sich der Notwendigkeit von Adapterkabeln bewusst sein, um Ihre vorhandenen Kameras und Displays anzuschließen, da sich das Anschlussformat geändert hat. Stellen Sie sicher, dass Sie spezifische Adapter für Kameras und Displays verwenden.
Für Benutzer von Raspberry Pi Kamera Modulen V2 und V3, die eine größere Reichweite benötigen, bieten spezielle Verlängerungskabel eine praktische und treiberlose Lösung. Diese Kabel sind jedoch spezifisch für diese Kameragenerationen und bestimmte Sensoren (IMX219/IMX708) und nicht universell einsetzbar, insbesondere nicht mit älteren V1 Modellen. Bei der Installation von Verlängerungskabeln ist Vorsicht und Feingefühl beim Umgang mit den empfindlichen Anschlüssen geboten. Mit dem passenden Kabel können Sie das volle Potenzial Ihrer Raspberry Pi Kamera ausschöpfen, egal ob sie nah am Pi oder weiter entfernt positioniert werden soll.
