Die Fotografie lebt vom Licht. Doch wie gelangt das Licht von der Szene vor der Kamera auf den Sensor oder Film im Inneren und formt dort ein scharfes Bild? Die Antwort liegt im sogenannten Strahlengang. Es ist der exakte Weg, den jeder einzelne Lichtstrahl durch das optische System des Objektivs nimmt. Das Herzstück vieler Objektive ist dabei eine spezielle Art von Linse: die Sammellinse.
Was versteht man unter dem Strahlengang?

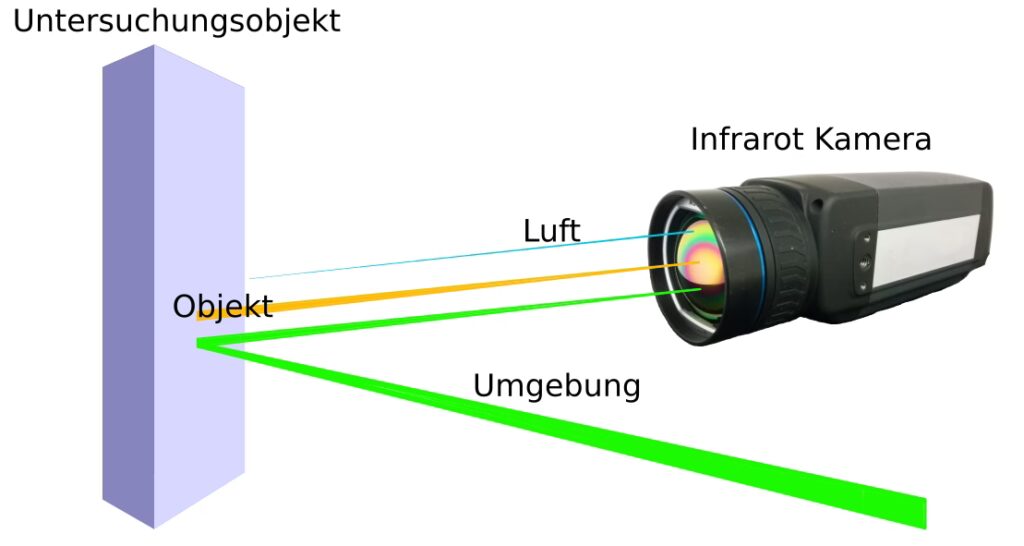

Der Strahlengang beschreibt die Bahn, die Lichtstrahlen beim Durchqueren eines optischen Systems nehmen. In der Fotografie bezieht sich der Strahlengang in erster Linie auf den Weg des Lichts durch das Kameraobjektiv. Jeder Punkt eines Motivs sendet oder reflektiert Licht in alle Richtungen. Das Objektiv sammelt einen Teil dieses Lichts und lenkt es so um, dass es auf der Bildebene (Sensor oder Film) wieder zu einem Punkt zusammenläuft. Nur wenn das Licht von jedem Punkt des Motivs wieder zu einem entsprechenden Punkt auf der Bildebene gebündelt wird, entsteht ein scharfes Bild.
Die präzise Führung dieser Lichtstrahlen ist entscheidend für die Qualität des entstehenden Fotos. Fehler im Strahlengang, verursacht durch ungenaue Linsenformen, falsche Ausrichtung oder Verunreinigungen, führen zu Unschärfen, Verzerrungen oder anderen Abbildungsfehlern, die wir als Fotografen vermeiden wollen.
Die Sammellinse: Herzstück vieler Objektive
Eine Sammellinse, auch Konvexlinse genannt, ist ein gewölbter, durchsichtiger Körper, meist aus Glas oder Kunststoff gefertigt. Ihr charakteristisches Merkmal ist, dass sie in der Mitte dicker ist als an den Rändern. Diese Form bewirkt eine Brechung des Lichts, die parallele Lichtstrahlen dazu bringt, sich hinter der Linse in einem Punkt zu treffen.
Stellen Sie sich Lichtstrahlen vor, die parallel zur optischen Achse (der gedachten Mittellinie der Linse) auf die Sammellinse treffen. Wenn diese Strahlen durch das Linsenmaterial und wieder in die Luft austreten, ändern sie aufgrund der gekrümmten Oberflächen ihre Richtung. Die Form der Sammellinse ist so gestaltet, dass all diese parallel einfallenden Strahlen an einem gemeinsamen Punkt hinter der Linse zusammenlaufen. Dieser besondere Punkt wird als Brennpunkt (oder Fokus) bezeichnet.
Die Fähigkeit der Sammellinse, Licht zu bündeln, ist fundamental für die Funktion eines Kameraobjektivs. Sie ist der primäre Baustein, der das unorganisierte Licht von der Szene in ein strukturiertes Bild auf der Bildebene umwandelt.
Sammellinse vs. Zerstreuungslinse
Das Gegenstück zur Sammellinse ist die Zerstreuungslinse (Konkavlinse). Diese ist in der Mitte dünner als an den Rändern und bewirkt das Gegenteil: Parallel einfallende Lichtstrahlen werden so gebrochen, dass sie sich voneinander entfernen, als kämen sie von einem Punkt vor der Linse. Während einfache Objektive oft nur aus einer Sammellinse bestehen (wie z.B. bei einer Lochkamera mit einer einfachen Linse davor), nutzen moderne Kameraobjektive komplexe Kombinationen aus Sammel- und Zerstreuungslinsen. Die Zerstreuungslinsen dienen dazu, die Abbildungsfehler der Sammellinsen zu korrigieren und so eine höhere Bildqualität über das gesamte Bildfeld zu erzielen.
| Merkmal | Sammellinse (Konvexlinse) | Zerstreuungslinse (Konkavlinse) |
|---|---|---|
| Form | In der Mitte dicker als an den Rändern | In der Mitte dünner als an den Rändern |
| Effekt auf paralleles Licht | Bündelt Lichtstrahlen in einem Brennpunkt dahinter | Zerstreut Lichtstrahlen, als kämen sie von einem Brennpunkt davor |
| Brennweite | Positiv | Negativ |
| Verwendung in Objektiven | Primär zur Bündelung und Bildentstehung | Zur Korrektur von Abbildungsfehlern, in Kombination mit Sammellinsen |
Der Brennpunkt und die Brennweite
Wie bereits erwähnt, ist der Brennpunkt der Punkt, an dem parallel einfallende Lichtstrahlen nach der Brechung durch eine Sammellinse zusammenlaufen. Dieser Punkt ist von zentraler Bedeutung für die Fotografie. Die Entfernung von der Linse (genauer gesagt, von einer ihrer Hauptebenen) zum Brennpunkt wird als Brennweite bezeichnet. Die Brennweite ist eine der wichtigsten Kenngrößen eines Objektivs, da sie den Bildwinkel und damit die scheinbare Größe des Motivs bestimmt.
Für die Bildentstehung ist nicht nur der Brennpunkt für unendlich weit entfernte Objekte (paralleles Licht) wichtig. Licht, das von einem näher gelegenen Objektpunkt ausgeht, ist nicht parallel, sondern leicht divergent. Eine Linse bündelt auch diese divergenten Strahlen, allerdings nicht genau im unendlichen Brennpunkt, sondern an einem anderen Punkt hinter der Linse. Schärfe entsteht genau dort, wo die Strahlen von einem Objektpunkt wieder zu einem Bildpunkt konvergieren. Der Fotograf stellt die Schärfe ein, indem er den Abstand zwischen Linse und Sensor/Film so variiert, dass die Bildebene genau mit der Ebene zusammenfällt, auf der das Licht vom fokussierten Objekt gebündelt wird.
Wie Licht durch ein Objektiv reist: Ein vereinfachter Blick
Um den Strahlengang besser zu verstehen, kann man sich auf einige besondere Lichtstrahlen konzentrieren, deren Weg durch eine ideale dünne Linse leicht nachvollziehbar ist:
- Der Parallelstrahl: Ein Lichtstrahl, der parallel zur optischen Achse auf die Linse trifft, wird so gebrochen, dass er nach der Linse durch den hinteren Brennpunkt verläuft.
- Der Mittelpunktstrahl: Ein Lichtstrahl, der durch den optischen Mittelpunkt der Linse verläuft, ändert seine Richtung praktisch nicht (bei einer dünnen Linse).
- Der Brennpunktstrahl: Ein Lichtstrahl, der durch den vorderen Brennpunkt der Linse verläuft und auf die Linse trifft, wird so gebrochen, dass er nach der Linse parallel zur optischen Achse verläuft.
Der Schnittpunkt dieser Strahlen (oder ihrer Verlängerungen) hinter der Linse markiert die Position des Bildpunktes für den ursprünglichen Objektpunkt. Da Licht von jedem Punkt des Objekts ausgeht, entsteht durch die Bündelung all dieser Strahlen ein vollständiges, aber kopfstehendes und seitenverkehrtes Bild auf der Bildebene.
In einem echten Objektiv, das aus mehreren Linsen besteht, ist der Strahlengang weitaus komplexer. Jeder Strahl wird an jeder Linsenoberfläche gebrochen. Das Design des Objektivs ist darauf optimiert, den Strahlengang so zu gestalten, dass Licht von einem Objektpunkt auch nach dem Passieren aller Linsen wieder zu einem einzigen, scharfen Bildpunkt gebündelt wird – idealerweise über das gesamte Bildfeld und für verschiedene Entfernungen.
Warum ist der Strahlengang für Fotografen wichtig?
Auch wenn man nicht jedes Detail der physikalischen Optik kennen muss, hilft ein grundlegendes Verständnis des Strahlengangs dabei, verschiedene Aspekte der Fotografie zu verstehen:
- Fokussierung: Das Wissen, dass Schärfe durch die Bündelung von Licht auf der Bildebene entsteht, erklärt, warum das Bewegen der Linsen im Objektiv die Schärfeebene verändert.
- Brennweite: Die Brennweite ist direkt mit dem Brennpunkt und dem Strahlengang parallel einfallenden Lichts verbunden. Das Verständnis der Brennweite hilft, Bildwinkel und Perspektive einzuschätzen.
- Blende und Schärfentiefe: Die Blende begrenzt den Durchmesser des Strahlenbündels, das durch das Objektiv gelangt. Ein kleinerer Durchmesser (geschlossene Blende) führt dazu, dass die Lichtstrahlen flacher auf die Bildebene treffen. Dies vergrößert den Bereich vor und hinter der Schärfeebene, der noch als ausreichend scharf wahrgenommen wird (Schärfentiefe). Der Strahlengang veranschaulicht, wie die Blende die Konvergenz der Strahlen beeinflusst.
- Abbildungsfehler: Ein idealer Strahlengang ist schwer zu erreichen. Reale Linsen zeigen Abweichungen (chromatische Aberration, sphärische Aberration, Koma, Astigmatismus etc.). Das Wissen um den Strahlengang hilft zu verstehen, wie diese Fehler entstehen (z.B. unterschiedliche Brechung für verschiedene Farben oder Strahlen, die nicht nahe der optischen Achse verlaufen) und wie sie durch komplexere Objektivkonstruktionen korrigiert werden.
Häufig gestellte Fragen zum Strahlengang
Hier beantworten wir einige gängige Fragen zum Thema Strahlengang und Sammellinse in der Fotografie:
Was ist der Strahlengang in der Fotografie?
Der Strahlengang beschreibt den Weg, den einzelne Lichtstrahlen von einem Motiv durch das Kameraobjektiv bis zum Sensor oder Film nehmen. Er ist entscheidend für die Bildentstehung und -qualität.
Welche Rolle spielt die Sammellinse im Objektiv?
Die Sammellinse ist ein Hauptelement vieler Objektive. Sie bündelt Lichtstrahlen und ist damit fundamental für die Fokussierung des Bildes auf der Bildebene.
Was ist der Brennpunkt und die Brennweite?
Der Brennpunkt ist der Punkt, an dem parallel einfallende Lichtstrahlen nach der Brechung durch eine Sammellinse zusammentreffen. Die Brennweite ist die Entfernung von der Linse (genauer, ihrer Hauptebene) zum Brennpunkt. Sie bestimmt den Bildwinkel des Objektivs.
Warum ist der Strahlengang wichtig für die Bildqualität?
Ein präziser Strahlengang sorgt dafür, dass das Licht von jedem Punkt des Motivs exakt auf einen entsprechenden Punkt auf der Bildebene gebündelt wird. Dies führt zu einem scharfen und detailreichen Bild ohne störende Abbildungsfehler.
Sind Kameraobjektive nur Sammellinsen?
Nein, moderne Kameraobjektive sind komplexe optische Systeme, die oft aus mehreren Sammel- und Zerstreuungslinsen in Kombination bestehen. Diese Kombination dient dazu, Abbildungsfehler zu minimieren und eine hohe Bildqualität über das gesamte Bildfeld und verschiedene Entfernungen zu erreichen.
Fazit
Der Strahlengang ist ein faszinierendes Konzept, das erklärt, wie Licht durch das Herzstück unserer Kamera, das Objektiv, reist. Die Sammellinse spielt dabei eine zentrale Rolle, indem sie das Licht bündelt und die Grundlage für die Bildentstehung schafft. Auch wenn moderne Objektive aus vielen komplexen Elementen bestehen, basiert ihre Funktion auf den grundlegenden Prinzipien der Lichtbrechung und des gezielten Strahlengangs. Ein tieferes Verständnis dieser Prinzipien kann Fotografen helfen, die Funktionsweise ihrer Ausrüstung besser zu begreifen und bewusstere Entscheidungen bei der Bildgestaltung zu treffen.
