Mini-Wärmebildkameras: Finden Sie die kleinste

Die Welt der Thermografie hat sich in den letzten Jahren rasant entwickelt. Einst klobige und teure Geräte, sind Wärmebildkameras heute kompakter, erschwinglicher und für eine breitere Palette von Anwendungen zugänglich. Für viele Anwender, ob Profis in Handwerk und Industrie oder Hobbyisten und Outdoor-Enthusiasten, spielt die Größe eine entscheidende Rolle. Die Frage „Welche Wärmebildkamera ist die kleinste?“ wird immer häufiger gestellt, da Portabilität und diskrete Nutzung im Vordergrund stehen.

Die Antwort auf diese Frage ist jedoch nicht ganz einfach, da „die kleinste“ stark davon abhängt, welchen Kameratyp man betrachtet und welche Kompromisse man in Bezug auf Leistung und Funktionalität eingehen möchte. Es gibt nicht *ein* einziges Modell, das universell als das kleinste gilt. Stattdessen müssen wir verschiedene Kategorien von Wärmebildgeräten betrachten, die jeweils unterschiedliche Grade an Kompaktheit bieten.

Verschiedene Kategorien ultrakompakter Wärmebildkameras

Wenn man von kleinen Wärmebildkameras spricht, fallen einem sofort verschiedene Formfaktoren ein. Die kleinsten verfügbaren Geräte für den Endverbraucher lassen sich grob in zwei Hauptkategorien einteilen:

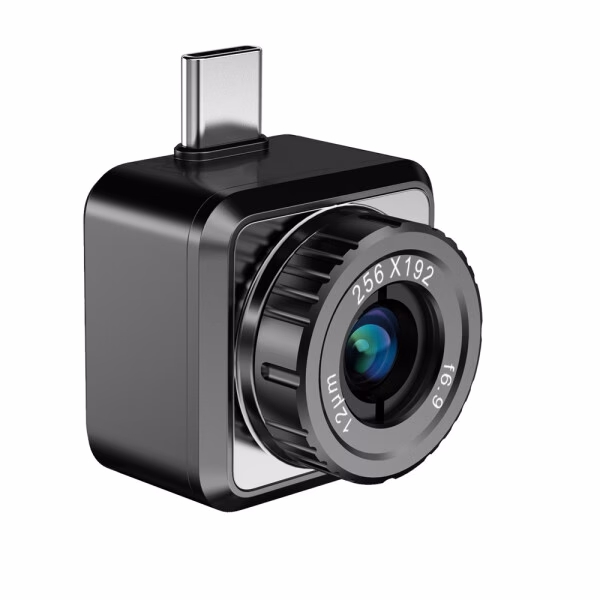

Smartphone-Aufsätze für Wärmebild

Diese Kategorie repräsentiert oft die absolute Spitze der Miniaturisierung im Consumer-Bereich. Smartphone-Aufsätze sind winzige Module, die direkt an den Ladeanschluss (USB-C oder Lightning) eines Smartphones oder Tablets angeschlossen werden. Sie nutzen die Rechenleistung, das Display und den Akku des verbundenen Mobilgeräts. Bekannte Beispiele sind die Modelle von FLIR One oder Seek Thermal Compact.

Ihre Hauptvorteile sind die extrem geringe Größe und das geringe Gewicht des Moduls selbst. Sie passen problemlos in jede Hosentasche und sind sofort einsatzbereit, solange das Smartphone zur Hand ist. Die Bedienung erfolgt über eine spezielle App auf dem Smartphone, die oft zusätzliche Funktionen wie Bildbearbeitung, Berichterstellung oder Cloud-Speicher bietet.

Allerdings gibt es auch Nachteile. Die Leistung ist stark vom verbundenen Smartphone abhängig. Die Auflösung der Wärmebildsensoren in diesen Aufsätzen ist oft geringer als bei dedizierten Handheld-Kameras. Die Akkulaufzeit wird vom Smartphone-Akku begrenzt, und intensive Nutzung der Wärmebildfunktion kann den Akku schnell entleeren. Zudem sind sie ohne ein kompatibles Smartphone nutzlos.

Kompakte Handheld-Wärmebildkameras

Diese Kategorie umfasst eigenständige Kameras, die speziell für die Wärmebildgebung entwickelt wurden und über ein integriertes Display und einen eigenen Akku verfügen. Während sie größer sind als Smartphone-Aufsätze, gibt es dennoch sehr kompakte Modelle, die für maximale Portabilität konzipiert sind. Beispiele hierfür sind Modelle aus der FLIR C-Serie (wie die C3-X oder C5), einige kleine Testo-Modelle oder ähnliche Geräte anderer Hersteller.

Ihr Vorteil liegt in ihrer Unabhängigkeit. Sie benötigen kein externes Gerät zum Betrieb. Sie verfügen über robuste Gehäuse, die oft widerstandsfähiger gegen Stöße, Staub und Wasser sind als ein offenes Smartphone mit Aufsatz. Das integrierte Display ist für die Nutzung bei unterschiedlichen Lichtverhältnissen optimiert. Oft bieten sie auch mehr Funktionen und eine höhere Bildqualität als die kleinsten Smartphone-Aufsätze.

Der Nachteil ist offensichtlich die Größe. Sie sind zwar kompakt für eine eigenständige Kamera, aber deutlich größer und schwerer als ein reiner Smartphone-Aufsatz. Sie benötigen auch einen eigenen Ladezyklus für den integrierten Akku.

Was macht eine Wärmebildkamera klein? Die entscheidenden Faktoren

Die Größe einer Wärmebildkamera wird durch verschiedene interne und externe Komponenten bestimmt:

• Der Sensor (Mikrobolometer): Dies ist das Herzstück der Kamera. Die physische Größe des Sensors selbst ist oft relativ klein, aber die Optik (Linse), die das Infrarotlicht auf den Sensor projiziert, benötigt Platz. Eine höhere Auflösung oder eine größere Reichweite kann größere Optiken erfordern.
• Die Elektronik: Prozessoren, Speicherchips und andere elektronische Bauteile zur Verarbeitung der Sensordaten und zur Bilderzeugung benötigen Platz auf einer Platine.
• Der Akku: Eine Wärmebildkamera benötigt Strom. Die Größe des Akkus steht in direktem Zusammenhang mit der gewünschten Laufzeit. Längere Laufzeiten erfordern größere Batterien. Smartphone-Aufsätze umgehen dies, indem sie den Smartphone-Akku nutzen.
• Das Display: Handheld-Kameras benötigen ein integriertes Display, um das Wärmebild anzuzeigen. Die Größe des Displays beeinflusst direkt die Gehäusegröße. Smartphone-Aufsätze nutzen das vorhandene, oft große Smartphone-Display.
• Das Gehäuse: Das äußere Gehäuse schützt die empfindliche Elektronik und Optik. Material, Form und Robustheit beeinflussen die Gesamtgröße und das Gewicht. Ein robustes, wasserdichtes Gehäuse ist zwangsläufig größer als ein minimalistischer Aufsatz.
• Bedienungselemente und Anschlüsse: Tasten, Schalter, USB-Anschlüsse etc. benötigen ebenfalls Platz am Gehäuse.

Die Designer müssen einen Kompromiss finden zwischen diesen Faktoren, um die gewünschte Größe, Leistung und Funktionalität zu erreichen.

Anwendungen, bei denen eine minimale Größe entscheidend ist

Die Notwendigkeit einer besonders kleinen Wärmebildkamera ergibt sich aus verschiedenen Anwendungsszenarien:

• Inspektionen in engen Räumen: Bei der Inspektion von elektrischen Schaltkästen, Rohrleitungen unter Waschbecken, Lüftungsschächten oder schwer zugänglichen Maschinenteilen ist eine kleine Kamera, die man leicht manövrieren kann, von unschätzbarem Wert.
• Diskrete Überprüfung: Manchmal möchte man Wärmesignaturen überprüfen, ohne sofort ein großes, auffälliges Gerät zu präsentieren. Ein Smartphone-Aufsatz oder eine sehr kompakte Handheld-Kamera ist hier ideal.
• Maximale Portabilität: Für Handwerker, die ständig Werkzeuge und Materialien mit sich führen, oder für Outdoor-Enthusiasten, die Gewicht sparen müssen, ist eine Kamera, die einfach in die Tasche gesteckt werden kann, ein großer Vorteil.
• Schnelle Vor-Ort-Checks: Wenn es darum geht, schnell eine Temperaturverteilung zu überprüfen, ohne viel Aufwand zu betreiben, ist eine schnell einsatzbereite, kleine Kamera perfekt geeignet.

Vergleich: Smartphone-Aufsatz vs. Kompakte Handheld-Kamera

Um die Entscheidung zu erleichtern, welche Art von kleiner Wärmebildkamera am besten passt, hier ein Vergleich der beiden Hauptkategorien:

Kompromisse bei der Miniaturisierung

Es ist wichtig zu verstehen, dass die extreme Kompaktheit oft mit Kompromissen einhergeht. Eine sehr kleine Wärmebildkamera wird in der Regel nicht die gleiche Leistung erbringen wie ein größeres, teureres Modell. Zu den häufigsten Kompromissen gehören:

• Sensorauflösung: Kleinere Kameras haben oft niedrigere Sensorauflösungen (weniger Pixel), was zu weniger detaillierten Wärmebildern führt. Feine Temperaturunterschiede oder kleine Objekte können schwieriger zu erkennen sein.
• Thermische Empfindlichkeit (NETD): Die Fähigkeit, sehr kleine Temperaturunterschiede zu erkennen, kann bei kleineren, günstigeren Sensoren geringer sein.
• Messgenauigkeit: Während die Genauigkeit für viele Anwendungen ausreichend ist, können größere Kameras mit besserer Kalibrierung und Optik potenziell genauere Messungen liefern.
• Bildwiederholrate: Bei manchen kleineren Kameras kann die Bildwiederholrate (Frames per Second - FPS) geringer sein, was die Darstellung bewegter Objekte weniger flüssig macht.
• Funktionsumfang: Größere Handheld-Kameras bieten oft erweiterte Funktionen wie wechselbare Objektive, manuelle Fokussierung, mehr Messwerkzeuge, Videoaufzeichnung oder detailliertere Analyseoptionen direkt am Gerät.
• Akkulaufzeit: Während Smartphone-Aufsätze den Smartphone-Akku nutzen (was sowohl Vor- als auch Nachteil sein kann), haben sehr kleine Handhelds oft kleinere Akkus als größere Modelle, was die Betriebszeit pro Ladung begrenzt.

Die kleinste Wärmebildkamera für Sie hängt also stark davon ab, welche dieser Kompromisse für Ihre spezifische Anwendung akzeptabel sind.

Die Wahl der richtigen Mini-Wärmebildkamera

Bei der Entscheidung für eine kleine Wärmebildkamera sollten Sie folgende Fragen berücksichtigen:

• Wofür benötige ich die Kamera hauptsächlich? (z.B. schnelle Checks, detaillierte Inspektionen, Dokumentation)
• Wie wichtig ist die absolute Größe und Portabilität? Muss sie wirklich in die Hosentasche passen?
• Verfüge ich über ein kompatibles Smartphone, das ich nutzen möchte?
• Welche Bildqualität (Auflösung) benötige ich für meine Anwendung?
• Wie lange muss die Kamera pro Einsatz durchhalten?
• Welches Budget steht zur Verfügung?
• Benötige ich erweiterte Funktionen oder reicht eine einfache Temperaturanzeige aus?

Wenn die absolute Miniaturisierung und die Nutzung des vorhandenen Smartphones im Vordergrund stehen, ist ein Smartphone-Aufsatz wahrscheinlich die beste Wahl. Wenn Sie Unabhängigkeit, ein dediziertes Display und potenziell höhere Leistung in einem immer noch sehr kompakten Format bevorzugen, ist eine kleine Handheld-Kamera die bessere Option.

Häufig gestellte Fragen zu kleinen Wärmebildkameras

Sind kleine Wärmebildkameras für den professionellen Einsatz geeignet?

Ja, viele kompakte Modelle und Smartphone-Aufsätze sind für professionelle Anwendungen wie elektrische Inspektionen, HLK-Prüfungen oder Gebäudeanalysen geeignet, insbesondere für schnelle Vor-Ort-Checks oder Inspektionen in beengten Verhältnissen. Für sehr detaillierte Analysen oder Anwendungen mit weiten Distanzen sind jedoch oft Kameras mit höherer Auflösung und besserer Optik erforderlich, die tendenziell größer sind.

Wie hoch ist die Reichweite einer kleinen Wärmebildkamera?

Wärmebildkameras messen die Temperatur der Oberfläche von Objekten basierend auf ihrer Infrarotstrahlung. Sie haben keine feste "Reichweite" im Sinne einer optischen Kamera. Sie können theoretisch die Temperatur eines Objekts in großer Entfernung messen, *wenn* das Objekt groß genug ist und die Atmosphäre klar ist. Bei kleinen Kameras mit geringerer Auflösung und einfacherer Optik wird es jedoch schwieriger, kleine oder weit entfernte Objekte zuverlässig zu erfassen und zu messen. Für die meisten typischen Anwendungen (Gebäude, Elektrik, Mechanik) sind Distanzen von wenigen Zentimetern bis zu einigen Metern relevant.

Können kleine Wärmebildkameras durch Wände sehen?

Nein, Wärmebildkameras können nicht durch feste Objekte wie Wände sehen. Sie erfassen die Oberflächentemperatur. Allerdings können sie Temperaturunterschiede auf der Wandoberfläche anzeigen, die durch Probleme *hinter* der Wand verursacht werden, wie z.B. Leckagen (kaltes Wasser), fehlende Isolierung (kalte oder warme Stellen) oder elektrische Leitungen (Wärmeentwicklung). Sie visualisieren also die *Auswirkungen* auf die Oberfläche, nicht das Objekt dahinter selbst.

Wie genau sind die Temperaturmessungen von kleinen Kameras?

Die Genauigkeit variiert je nach Modell und Kalibrierung. Viele kompakte Kameras bieten eine Genauigkeit von ±2°C oder ±2% des Messwerts, was für die meisten Diagnosezwecke absolut ausreichend ist. Für hochpräzise wissenschaftliche Messungen sind jedoch spezialisierte, oft größere und teurere Kameras erforderlich.

Fazit

Die Suche nach der absolut kleinsten Wärmebildkamera führt uns zu den Smartphone-Aufsätzen. Diese sind in der Tat die kompaktesten Geräte, die man als Endverbraucher erwerben kann. Allerdings bieten auch viele dedizierte Handheld-Kameras ein beeindruckendes Maß an Kompaktheit, verbunden mit dem Vorteil der Unabhängigkeit und potenziell höherer Leistung. Die „beste“ oder passendste kleine Kamera ist immer diejenige, die den optimalen Kompromiss zwischen Größe, Leistung, Funktionen und Preis für Ihre spezifischen Anforderungen darstellt. Unabhängig vom Typ eröffnen diese Miniaturgeräte neue Möglichkeiten für die Wärmebildanalyse in verschiedensten Bereichen.
