Koaxialkabel für Überwachungskameras?

Die Sicherheit von Unternehmen und privaten Anwesen ist heute wichtiger denn je. Überwachungskameras spielen dabei eine zentrale Rolle, denn sie bieten nicht nur abschreckende Wirkung, sondern liefern im Ernstfall auch entscheidende Beweismittel. Laut Flatworld Solutions könnten beeindruckende 67 % der Einbrüche durch die bloße Anwesenheit von Videoüberwachungssystemen abgeschreckt werden. Doch Kameras allein genügen nicht. Die Wahl der richtigen Verkabelung ist eine strategische Entscheidung, die maßgeblich die Zuverlässigkeit, die Bildqualität und die Langlebigkeit Ihres Sicherheitssystems beeinflusst.

In diesem Artikel widmen wir uns den Feinheiten der Verkabelung von Überwachungskameras, mit besonderem Fokus auf Ethernet- und Koaxialkabel. Unser Ziel ist es, Ihnen das nötige Wissen an die Hand zu geben, um eine fundierte Entscheidung zu treffen, die nicht nur Ihre aktuellen Sicherheitsanforderungen erfüllt, sondern Ihr System auch zukunftssicher macht.

Bevor wir ins Detail gehen, lassen Sie uns die Grundlagen klären. Kabel für Überwachungskameras sind die Lebensadern, die Videosignale von den Kameras zu Aufzeichnungsgeräten oder Netzwerken übertragen. Die Art des Kabels bestimmt, wie schnell und in welcher Qualität die Daten übermittelt werden können und welche zusätzlichen Funktionen, wie die Stromversorgung der Kamera, unterstützt werden.

Ethernet-Kabel: Der moderne Standard für IP-Systeme

Ethernet-Kabel, insbesondere die Kategorien Cat5e und Cat6, sind die erste Wahl für moderne IP (Internet Protocol)-Kameras. Sie sind das Rückgrat der digitalen Vernetzung und bieten eine Reihe von Vorteilen, die sie für anspruchsvolle Überwachungsaufgaben prädestinieren.

Vorteile von Ethernet-Kabeln:

• Hohe Geschwindigkeit und Bandbreite: Ethernet-Kabel ermöglichen eine schnelle Datenübertragung. Das ist entscheidend für hochauflösende Videostreams (HD, 4K und höher), die viel Bandbreite benötigen. Eine höhere Bandbreite bedeutet flüssigere Bilder und detailreichere Aufnahmen, was bei der Identifizierung von Personen oder Objekten von unschätzbarem Wert sein kann.
• Flexibilität und Skalierbarkeit: Sie sind ideal für netzwerkbasierte Kamerasysteme. IP-Kameras können einfach in bestehende Netzwerkinfrastrukturen integriert werden. Das System lässt sich leicht erweitern, indem weitere Kameras oder Netzwerkkomponenten hinzugefügt werden, ohne dass eine komplett neue Verkabelung notwendig ist.
• Power Over Ethernet (PoE): Viele Ethernet-Kabel unterstützen PoE. Diese Technologie ermöglicht es, sowohl Daten als auch Strom über dasselbe Kabel zu übertragen. Dies reduziert den Installationsaufwand erheblich, da keine separaten Stromleitungen zu jeder Kamera verlegt werden müssen. PoE vereinfacht die Installation, spart Kosten und ermöglicht die Platzierung von Kameras an Orten, wo eine Stromversorgung schwierig wäre. Es gibt verschiedene PoE-Standards (z. B. PoE, PoE+, UPoE), die unterschiedliche Leistungsbudgets bieten, um auch leistungsfähigere Kameras zu versorgen.
• Digitale Signalübertragung: Da es sich um digitale Signale handelt, sind sie weniger anfällig für Signalverluste und Interferenzen über moderate Distanzen als analoge Signale. Die Bildqualität bleibt von der Kamera bis zum Aufnahmegerät konstant.

Best Practices für die Ethernet-Verkabelung:

• Qualität zählt: Setzen Sie auf hochwertige Kabel von renommierten Herstellern. Billige Kabel können zu Signalverlusten, Paketfehlern und einer schlechteren Bildqualität führen. Achten Sie auf die richtige Kategorie (Cat5e für Gigabit-Ethernet über kürzere Distanzen, Cat6 oder höher für bessere Leistung und längere Distanzen innerhalb der Spezifikation) und eine gute Abschirmung, besonders in Umgebungen mit potenziellen Störquellen.
• Professionelle Verlegung: Eine ordentliche und strukturierte Verkabelung ist nicht nur ästhetisch ansprechender, sondern auch funktional überlegen. Vermeiden Sie scharfe Knicke, Quetschungen und das Verlegen von Datenkabeln parallel zu Starkstromkabeln, um Interferenzen zu minimieren. Kabelmanagementlösungen wie Kabelkanäle und Racks helfen, die Installation sauber zu halten und die Signalintegrität zu gewährleisten.
• Distanzbeschränkungen beachten: Standard-Ethernet-Kabel haben eine maximale Distanz von etwa 100 Metern (328 Fuß) zwischen Netzwerkgeräten (Kamera zu Switch/NVR). Für größere Distanzen benötigen Sie spezielle Lösungen wie PoE-Extender, die das Signal verstärken, oder Fiber-Optik-Kabel, die deutlich größere Distanzen überbrücken können, aber teurer und komplexer zu installieren sind.

Koaxialkabel: Die bewährte Technologie für analoge Systeme

Koaxialkabel sind seit langem das Arbeitspferd in der Welt der Videoüberwachung, insbesondere bei älteren analogen CCTV-Systemen. Sie haben ihre Zuverlässigkeit über viele Jahre bewiesen und sind oft in bestehenden Infrastrukturen bereits vorhanden.

Vorteile von Koaxialkabeln:

• Längere Distanzen: Koaxialkabel können analoge Signale über größere Distanzen übertragen als Ethernet-Kabel, ohne dass zwischendurch Signalverstärker (Booster) benötigt werden. Dies kann ein entscheidender Vorteil sein, wenn Kameras weit vom Aufzeichnungsgerät entfernt platziert werden müssen.
• Kompatibilität mit Legacy-Systemen: Koaxialkabel sind ideal, wenn Sie ein bestehendes analoges Überwachungssystem aufrüsten möchten. Wenn die Verkabelung bereits vorhanden ist, können Sie oft neue analoge oder HD-über-Koax-Kameras (wie HD-CVI, HD-TVI, AHD) anschließen, ohne die gesamte Verkabelung austauschen zu müssen. Dies kann erheblich Kosten sparen.
• Kostengünstig bei bestehender Infrastruktur: Wenn bereits Koaxialkabel verlegt sind, ist die Nutzung dieser Infrastruktur in der Regel kostengünstiger als das Verlegen komplett neuer Ethernet-Kabel.

Nachteile von Koaxialkabeln:

• Geringere Bandbreite: Im Vergleich zu Ethernet-Kabeln bieten Koaxialkabel eine deutlich geringere Bandbreite. Dies begrenzt die maximale Auflösung und Bildrate, die unterstützt werden kann. Während moderne HD-über-Koax-Technologien höhere Auflösungen als traditionelles analoges CCTV ermöglichen, erreichen sie in der Regel nicht die Bandbreite und Flexibilität von IP-Systemen über Ethernet.
• Kein natives PoE: Koaxialkabel übertragen keine Stromversorgung im Sinne von PoE. Wenn Sie analoge oder HD-über-Koax-Kameras verwenden, benötigen diese eine separate Stromversorgung, die entweder lokal bei der Kamera oder über ein zusätzliches Stromkabel bereitgestellt werden muss.
• Anfälligkeit für Interferenzen: Obwohl Koaxialkabel eine Abschirmung besitzen, sind sie bei schlechter Qualität oder Beschädigung anfälliger für elektromagnetische Interferenzen als digitale Ethernet-Signale. Dies kann zu Bildstörungen, Rauschen oder Qualitätsverlusten führen.

Tipps für die Koaxialkabel-Installation:

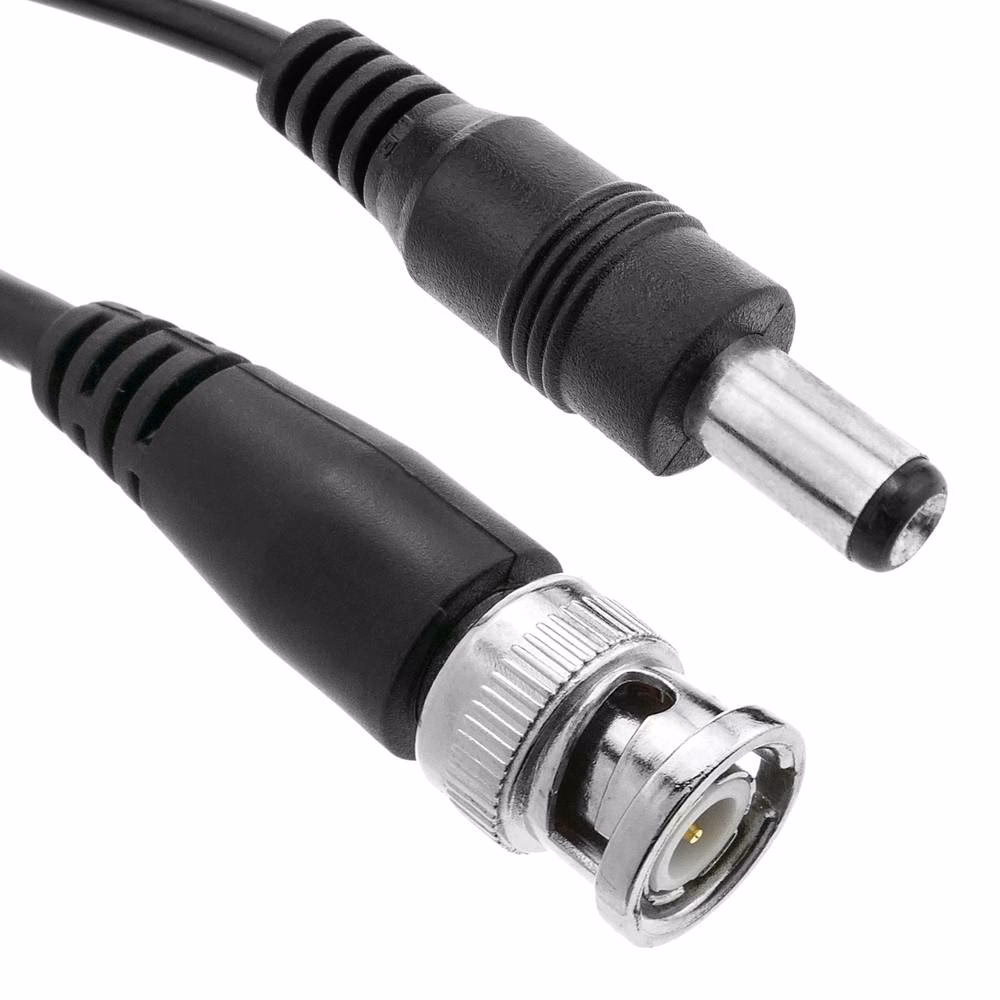

• Die richtigen Stecker: Stellen Sie sicher, dass Sie die passenden Stecker verwenden. Bei Überwachungskameras sind BNC-Stecker am gebräuchlichsten. Achten Sie auf eine korrekte und sichere Verbindung, um Signalverluste zu vermeiden.
• Abschirmung ist wichtig: Wählen Sie Kabel mit einer guten und intakten Abschirmung, um Interferenzen zu minimieren, insbesondere in Bereichen mit hoher elektromagnetischer Aktivität (z. B. in der Nähe von Stromleitungen oder Maschinen).
• Distanz im Auge behalten: Obwohl Koaxialkabel längere Distanzen als Ethernet überbrücken können, gibt es auch hier Grenzen. Die maximale Distanz hängt von der Kabelqualität, der Auflösung und dem verwendeten System ab. Über zu große Distanzen kann es zu Signalabschwächung und Qualitätsverlust kommen.

Ethernet vs. Koaxial: Ein direkter Vergleich

Um Ihnen die Entscheidung zu erleichtern, werfen wir einen direkten Blick auf die wichtigsten Unterschiede zwischen Ethernet- und Koaxialkabeln im Kontext der Videoüberwachung.

Die richtige Entscheidung für Ihr Sicherheitssystem

Die Wahl der richtigen Verkabelung für Ihre Überwachungskameras hängt von mehreren Faktoren ab. Es gibt keine universelle „beste“ Lösung; die optimale Entscheidung ist immer kontextabhängig.

Faktoren, die Ihre Entscheidung beeinflussen:

• Bestehende Infrastruktur: Ist bereits eine Koaxial- oder Ethernet-Verkabelung vorhanden? Die Nutzung bestehender Kabel kann Kosten und Installationszeit sparen.
• Budget: Wie hoch ist Ihr Budget für das Sicherheitssystem? Manchmal ist die Nutzung von Koaxialkabeln bei einem Upgrade kostengünstiger, während bei einer Neuinstallation die langfristigen Vorteile von Ethernet (insbesondere PoE) die anfänglichen Kosten rechtfertigen können.
• Gewünschte Bildqualität und Funktionen: Benötigen Sie hochauflösende 4K-Aufnahmen und fortschrittliche Analysefunktionen, die oft von IP-Kameras angeboten werden? Dann ist Ethernet die klar bessere Wahl. Für einfachere Überwachungszwecke kann ein HD-über-Koax-System über Koaxialkabel ausreichen.
• Zukunftspläne: Planen Sie, Ihr Sicherheitssystem in Zukunft zu erweitern oder mit anderen Smart-Home-/Gebäudemanagementsystemen zu integrieren? IP-Systeme über Ethernet bieten hier deutlich mehr Flexibilität und Zukunftssicherheit.
• Installationsumgebung und Distanzen: Wie weit sind die Kameras vom Aufzeichnungsort entfernt? Gibt es viele potenzielle Störquellen? Für sehr lange Distanzen ohne die Möglichkeit, Repeater oder Extender zu platzieren, könnten Koaxialkabel (mit der Einschränkung der Bandbreite) eine Überlegung wert sein, oder aber man steigt auf Glasfaser um.

Letztlich ist die Verkabelung das Fundament Ihres Überwachungssystems. Eine sorgfältige Planung und die Wahl des richtigen Kabeltyps sind entscheidend für ein zuverlässiges und effektives System.

Häufig gestellte Fragen (FAQs)

Kann ich Koaxialkabel und Ethernet-Kabel in einem System mischen?

Ja, das ist oft möglich, insbesondere bei Hybrid-Videosystemen (XVRs), die sowohl analoge (über Koaxial) als auch IP-Kameras (über Ethernet) unterstützen. Dies kann eine gute Lösung sein, wenn Sie ein bestehendes System mit neuen IP-Kameras erweitern möchten und die alte Koaxialverkabelung beibehalten wollen.

Was ist der Unterschied zwischen Cat5e und Cat6 Kabeln für Überwachungskameras?

Cat6-Kabel bieten im Vergleich zu Cat5e eine höhere Bandbreite und bessere Leistung, insbesondere über größere Distanzen bis zu 100 Metern. Während Cat5e für die meisten HD-IP-Kameras ausreichend ist, bietet Cat6 mehr Spielraum für höhere Auflösungen, höhere Bildraten oder zukünftige Systemerweiterungen.

Wie weit kann ich eine Kamera über Koaxialkabel mit HD-über-Koax-Technologie anschließen?

Die maximale Distanz hängt stark von der spezifischen HD-über-Koax-Technologie (HD-CVI, HD-TVI, AHD) und der Auflösung ab. Typischerweise können Distanzen von mehreren hundert Metern (z. B. 300-500 Meter für 1080p) erreicht werden, in manchen Fällen sogar über 1000 Meter bei geringeren Auflösungen oder mit speziellen Kabeln/Verstärkern. Prüfen Sie immer die Spezifikationen des Herstellers.

Ist PoE sicher?

Ja, PoE ist sicher. Es handelt sich um Niederspannung (typischerweise 48V DC), die gemäß den Standards (IEEE 802.3af, 802.3at, etc.) geregelt ist. PoE-fähige Geräte kommunizieren miteinander, bevor Strom angelegt wird, um sicherzustellen, dass nur PoE-kompatible Geräte mit Strom versorgt werden. Dies schützt Nicht-PoE-Geräte vor Beschädigung.

Benötigen Kameras über Koaxialkabel immer eine separate Stromversorgung?

Ja, traditionelle analoge Kameras und die meisten HD-über-Koax-Kameras benötigen eine separate Stromversorgung. Es gibt spezielle „PoC“ (Power over Coax)-Technologien, die Strom über das Koaxialkabel übertragen können, aber diese sind weniger verbreitet als PoE und erfordern kompatible Kameras und Aufzeichnungsgeräte.

Fazit

Die Entscheidung zwischen Koaxial- und Ethernet-Kabeln für Ihre Überwachungskameras ist eine wichtige Weichenstellung. Koaxialkabel sind eine solide Option, besonders wenn Sie ein bestehendes analoges System aufrüsten und die vorhandene Verkabelung nutzen möchten. Sie bieten auch Vorteile bei sehr langen Distanzen, wenngleich auf Kosten von Bandbreite und der Notwendigkeit separater Stromversorgung.

Ethernet-Kabel hingegen sind der moderne Standard für IP-Systeme und bieten überlegene Leistung in Bezug auf Geschwindigkeit, Bandbreite und Flexibilität. Die Unterstützung von PoE reduziert den Installationsaufwand erheblich und macht sie zur bevorzugten Wahl für neue Installationen und Systeme, die auf hohe Auflösung und Zukunftssicherheit ausgelegt sind.

Unabhängig davon, für welchen Kabeltyp Sie sich entscheiden, ist die Qualität der Kabel und eine professionelle Installation entscheidend für die Leistung und Zuverlässigkeit Ihres Sicherheitssystems. Bei komplexen Anforderungen oder Unsicherheiten empfiehlt es sich immer, fachkundige Beratung in Anspruch zu nehmen, um sicherzustellen, dass Ihr System Ihre Sicherheitsbedürfnisse optimal erfüllt.
