Die Astrofotografie ermöglicht es uns, die unendliche Schönheit des Kosmos einzufangen – ferne Galaxien, schillernde Nebel und die faszinierenden Details unseres eigenen Sonnensystems. Doch um diese schwachen Lichter aus Millionen von Kilometern Entfernung sichtbar zu machen, bedarf es spezieller Werkzeuge. Neben leistungsstarken Teleskopen spielen die Kamerasensoren eine entscheidende Rolle. Zwei Technologien haben diesen Bereich maßgeblich geprägt: CCD- und CMOS-Sensoren.

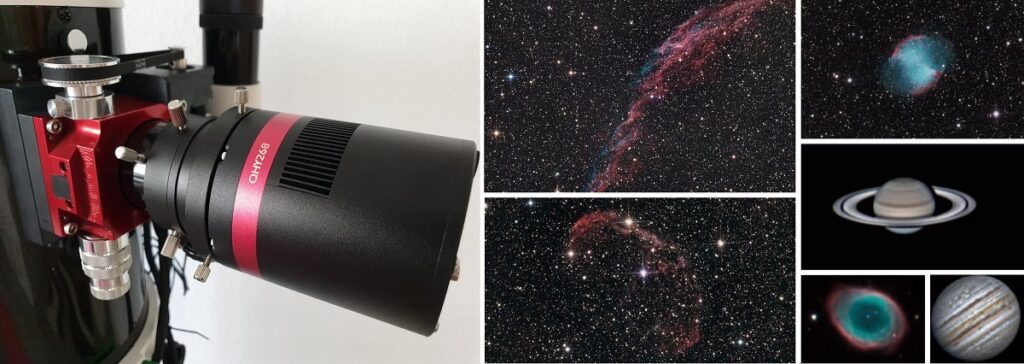

Was ist eine CCD-Kamera für die Astronomie?
Eine CCD-Kamera basiert auf einem Charge-Coupled Device, einem ladungsgekoppelten Bauteil. CCDs sind hochentwickelte Lichtsensoren, die in Teleskopen anstelle von herkömmlichen Film oder Fotoplatten eingesetzt werden, um digitale Bilder zu erzeugen. Diese Technologie wurde Ende der 1960er Jahre entwickelt und findet heute breite Anwendung nicht nur in astronomischen Geräten, sondern auch in Digitalkameras, Kopierern und vielen anderen Apparaten. Die Erfinder, Willard Boyle und George E. Smith, wurden für ihre wegweisende Arbeit im Jahr 2009 mit dem Nobelpreis für Physik ausgezeichnet.
Ein CCD ist im Grunde ein winziger Mikrochip, auf den das vom Teleskop gesammelte Licht fokussiert wird. Dieser Mikrochip besteht aus einem großen Gitter einzelner lichtempfindlicher Elemente, den sogenannten Pixeln. Jeder Pixel ist sehr klein, typischerweise etwa 10 Mikrometer (µm) im Quadrat, auf einem Siliziumchip von etwa 50 µm Dicke angeordnet. Zum Vergleich: Seidenpapier hat ungefähr die gleiche Dicke.
Wie funktionieren CCD-Sensoren?
Wenn Licht auf einen der Pixel trifft, werden Elektronen aus den Atomen innerhalb des Pixels freigesetzt. Die Anzahl der freigesetzten Elektronen ist direkt proportional zur Menge des auf den Pixel gefallenen Lichts. Um die Lichtmenge zu messen, die auf jeden einzelnen Pixel traf, muss die Anzahl der freigesetzten Elektronen gezählt werden.
Der Ausleseprozess eines CCD ist charakteristisch. Die Ladung (Anzahl der Elektronen) jedes Pixels wird nicht einzeln an Ort und Stelle gemessen. Stattdessen wird die Ladung in jeder Reihe von Pixel zu Pixel verschoben, bis sie das Ende der Reihe erreicht. Am Ende der letzten Reihe des Gitters befindet sich ein Ausleseknoten, an dem die Ladung in eine Spannung umgewandelt und gemessen wird. Nachdem die Ladung des Endpixels gemessen und verworfen wurde, werden alle anderen Ladungen in dieser Reihe um eine Position verschoben, um das Ende zu erreichen. Dieser Vorgang wiederholt sich, bis alle Ladungen in dieser Reihe verarbeitet sind. Dann werden alle Ladungen in allen verbleibenden Reihen um eine Reihe nach vorne verschoben, und der gesamte Prozess wird wiederholt. Es ist erstaunlich, dass selbst große Chips auf diese Weise in weniger als 10 Sekunden vollständig "ausgelesen" werden können. Dieser sequenzielle Ladungstransfer und das Auslesen an einem zentralen Punkt ist der Serieller Ausleseprozess, der CCDs von anderen Sensortypen wie Photodioden oder CMOS-Sensoren unterscheidet.
CCDs sind unglaublich leistungsfähige Werkzeuge für Astronomen, insbesondere für Langzeitbelichtungen. Wenn die Nachführung eines Teleskops mit der Erdrotation synchronisiert ist, kann die Kamera stundenlang auf denselben Punkt im Weltraum gerichtet bleiben. Je länger der CCD-Sensor dem Himmel ausgesetzt ist, desto mehr Photonen treffen auf ihn, und umso schwächere, weiter entfernte Objekte können abgebildet werden, die sonst unsichtbar blieben. Da astronomische CCD-Belichtungen im Vergleich zu normalen Digitalkameras (oft Bruchteile einer Sekunde) sehr lang sind (Sekunden, Minuten oder sogar länger), werden CCDs in Teleskopen üblicherweise stark gekühlt (auf Temperaturen zwischen -50°C und -100°C). Die Kühlung des Sensors auf sehr niedrige Temperaturen minimiert die Auswirkungen von Thermal Noise (thermisches Rauschen). Bei jeder gegebenen Temperatur haben einige Elektronen in den Atomen des CCD-Sensors selbst genügend thermische Energie, um sich zu lösen. Diese sind dann nicht von Elektronen zu unterscheiden, die durch das Eintreffen von Photonen aus dem Weltraum freigesetzt wurden, und werden daher fälschlicherweise als Licht von einem Stern gezählt. Kühlung reduziert diese unerwünschten, durch Wärme erzeugten Elektronen.
Was ist ein CMOS-Sensor und wie funktioniert er?
Ein CMOS-Sensor ist ein Complementary Metal-Oxide-Semiconductor (CMOS) Active-Pixel Sensor. CMOS-Sensoren sind heute weit verbreitet und finden sich in Digitalkameras wie Smartphone-Kameras, Webcams und modernen DSLR-Kameras. Ein CMOS-Sensor besteht ebenfalls aus einem Array einzelner lichtempfindlicher Elemente, hier oft als Photodioden bezeichnet, die ebenfalls Pixel bilden und in den Siliziumchip eingeätzt sind. Der entscheidende Unterschied liegt in der Architektur: Ein CMOS-Sensor enthält zusätzlich zu jeder Photodiode (jedem Pixel) Transistoren. Diese Transistoren dienen dazu, das Signal von jedem einzelnen Pixel direkt an Ort und Stelle zu verstärken und oft auch in eine Spannung umzuwandeln.
Im Gegensatz zum seriellen Auslesen bei CCDs, bei dem die Ladungen verschoben werden, um an einem zentralen Punkt gemessen zu werden, erfolgt bei einem CMOS-Sensor die Umwandlung der Ladung in eine Spannung und oft auch eine erste Verstärkung direkt an jedem einzelnen Pixel. Das Auslesen erfolgt dann parallel über viele Reihen gleichzeitig. Diese Architektur ermöglicht ein wesentlich schnelleres Auslesen des gesamten Sensors.
CCD vs. CMOS: Ein detaillierter Vergleich
Obwohl sowohl CCD als auch CMOS das Prinzip des photoelektrischen Effekts nutzen, um Licht in elektrische Signale umzuwandeln, unterscheiden sich ihre Methoden zur Bilderfassung, Quantifizierung und Rekonstruktion erheblich. Dies führt zu unterschiedlichen Stärken und Schwächen:
Ausleseverfahren und Geschwindigkeit
Der serielle Ladungstransfer des CCD ist präzise, aber relativ langsam. Der parallele Ausleseprozess des CMOS, bei dem jeder Pixel über eigene Elektronik verfügt, ist deutlich schneller. Dies ermöglicht höhere Bildraten und kürzere Auslesezeiten bei CMOS-Sensoren.
Rauschen
Historisch gesehen hatten CCD-Sensoren oft ein geringeres Ausleserauschen, insbesondere bei langen Belichtungen, da die Signalverarbeitung an einem zentralen, gut kontrollierten Punkt stattfand. Allerdings haben moderne Fortschritte in der CMOS-Technologie das Ausleserauschen drastisch reduziert. Text 3 legt nahe, dass das Ausleserauschen moderner CMOS-Sensoren oft deutlich niedriger ist als bei älteren CCDs, was kurze Belichtungszeiten mit geringem Kompromiss ermöglicht.
Stromverbrauch
CMOS-Sensoren verbrauchen signifikant weniger Strom als CCDs. Dies liegt an ihrer Architektur, bei der die Signalverarbeitung lokal am Pixel stattfindet, anstatt Ladungen über den gesamten Chip zu verschieben. Dieser Vorteil ist besonders wichtig für batteriebetriebene Geräte oder Anwendungen im Weltraum, wo Energieeffizienz entscheidend ist.
Dynamikbereich
Der Dynamikbereich beschreibt die Fähigkeit eines Sensors, gleichzeitig sehr helle und sehr dunkle Bereiche einer Szene aufzuzeichnen, ohne dass Details in den Lichtern ausbrennen oder in den Schatten verloren gehen. Text 3 hebt hervor, dass moderne CMOS-Sensoren einen höheren Dynamikbereich bieten. Dies ist in der Astrofotografie, wo oft sehr helle Sterne neben sehr schwachen Nebeln oder Galaxien abgebildet werden, ein großer Vorteil.
Quanteneffizienz (QE)
Die Quanteneffizienz gibt an, wie effizient ein Sensor Photonen (Lichtteilchen) in Elektronen (elektrische Signale) umwandelt. Eine höhere Quanteneffizienz bedeutet, dass mehr Photonen "gezählt" werden, was die Empfindlichkeit des Sensors für schwaches Licht erhöht. Text 3 deutet darauf hin, dass moderne CMOS-Sensoren oft eine höhere Quanteneffizienz aufweisen als ältere CCDs, was das Abbilden noch schwächerer Objekte ermöglicht.
Pixelgröße und Auflösung
Text 3 erwähnt, dass CMOS-Sensoren oft kleinere Pixel haben können. Kleinere Pixel ermöglichen bei gleicher Sensorgröße eine höhere Auflösung, was potenziell mehr Details im Zielobjekt sichtbar machen kann.
Anwendungen
CCDs waren lange Zeit die bevorzugte Technologie für die professionelle Astronomie und anspruchsvolle Astrofotografie aufgrund ihrer Bildqualität und ihres Rauschverhaltens (zu ihrer Zeit). CMOS-Sensoren fanden zunächst breitere Anwendung in Konsumergeräten und in der Raumfahrt (wegen des geringeren Stromverbrauchs, wie das Beispiel des JPL der NASA zeigt). Mit der technologischen Weiterentwicklung haben CMOS-Sensoren jedoch stark aufgeholt und sind mittlerweile auch in der anspruchsvollen Astrofotografie weit verbreitet.
Hier ist eine vergleichende Übersicht:
| Merkmal | CCD | CMOS |
|---|---|---|
| Ausleseverfahren | Seriell (Ladungstransfer zum Ausleseknoten) | Parallel (Signalumwandlung & Verstärkung pro Pixel) |
| Auslesegeschwindigkeit | Langsamer | Schneller |
| Rauschen (modern) | Höheres Ausleserauschen (oft im Vergleich zu modernen CMOS) | Niedrigeres Ausleserauschen (oft), gut für kurze Belichtungen |
| Stromverbrauch | Höher | Niedriger (bis zu 100x weniger) |
| Dynamikbereich (modern) | Geringer (oft) | Höher (oft) |
| Quanteneffizienz (modern) | Geringer (oft) | Höher (oft) |
| Pixelgröße | Oft größer (historisch) | Oft kleiner (modern), ermöglicht höhere Auflösung |
| Anwendungen | Historisch dominant in der professionellen Astronomie | Konsumerkameras, Raumfahrt, zunehmend dominante moderne Astrofotografie |
Die moderne Landschaft: CCD oder CMOS heute in der Astrofotografie?
Während CCD-Sensoren die Astrofotografie über Jahrzehnte dominierten und revolutionierten, hat die CMOS-Technologie in den letzten Jahren enorme Fortschritte gemacht. Die anfänglichen Nachteile von CMOS, wie höheres Rauschen und geringere Lichtempfindlichkeit im Vergleich zu den damaligen CCDs, wurden durch Verbesserungen in der Halbleiterfertigung weitgehend überwunden.
Heute bieten moderne CMOS-Sensoren in vielen Bereichen eine überlegene Leistung für die Astrofotografie. Ihre höhere Quanteneffizienz bedeutet, dass sie mehr Licht einfangen können, was für das Abbilden lichtschwacher Deep-Sky-Objekte entscheidend ist. Ihre höhere Auslesegeschwindigkeit ermöglicht schnellere Aufnahmen und Techniken wie "Lucky Imaging" bei Planetenaufnahmen. Der höhere Dynamikbereich hilft, Details sowohl in hellen Sternen als auch in schwachen Nebelstrukturen zu erhalten. Dazu kommt der geringere Stromverbrauch und oft ein attraktiveres Preis-Leistungs-Verhältnis.
Auch wenn CCD-Kameras immer noch in einigen spezialisierten oder älteren professionellen Systemen zu finden sind, ist die Tendenz in der modernen Astrofotografie, insbesondere im Amateur- und semiprofessionellen Bereich, klar hin zu CMOS. Viele neu entwickelte Astrokameras setzen auf CMOS-Sensoren und zeigen, dass diese Technologie in der Lage ist, hervorragende Ergebnisse zu liefern, die in vielen Fällen die von CCDs übertreffen.
Häufig gestellte Fragen
Ist eine CCD-Kamera gut für die Astrofotografie?
Historisch gesehen waren CCD-Kameras der Goldstandard in der Astrofotografie und lieferten über viele Jahre hinweg die besten Ergebnisse, insbesondere bei Langzeitbelichtungen von Deep-Sky-Objekten. Sie sind nach wie vor leistungsfähig und in der Lage, gute Bilder zu erzeugen. Allerdings haben moderne CMOS-Kameras so große Fortschritte gemacht, dass sie in vielen Leistungsmerkmalen wie Rauschen, Geschwindigkeit, Dynamikbereich und Quanteneffizienz oft besser sind als ältere CCD-Modelle. Ob eine CCD-Kamera "gut" ist, hängt also stark vom spezifischen Modell und dem Vergleich mit modernen Alternativen ab. Neuere Kameras, die heute auf den Markt kommen, sind jedoch überwiegend mit CMOS-Sensoren ausgestattet.
Ist Astrofotografie CCD oder CMOS?
Historisch war die Astrofotografie stark von CCD-Kameras dominiert. Heute ist die Situation anders. Während CCDs immer noch verwendet werden, hat sich der Trend deutlich zu CMOS-Kameras verschoben. Moderne CMOS-Sensoren bieten Vorteile in Bezug auf Geschwindigkeit, Rauschverhalten (insbesondere Ausleserauschen), Quanteneffizienz, Dynamikbereich und Stromverbrauch, die sie für viele Anwendungen in der modernen Astrofotografie zur bevorzugten Wahl machen. Sowohl bei Amateur- als auch bei vielen semiprofessionellen Teleskopen sind CMOS-Kameras heute weit verbreitet und erzielen oft überlegene Ergebnisse im Vergleich zu älteren CCD-Technologien. Man kann sagen, dass die Astrofotografie aktuell stark von der CMOS-Technologie geprägt wird.
Fazit
Die Entwicklung von CCD- und CMOS-Sensoren hat die Astrofotografie revolutioniert und es uns ermöglicht, immer tiefer und detaillierter in das Universum zu blicken. Während CCD-Sensoren über Jahrzehnte hinweg die unangefochtenen Könige für wissenschaftliche und anspruchsvolle astronomische Bildgebung waren, hat die rasante Weiterentwicklung der CMOS-Technologie zu Sensoren geführt, die in vielen wichtigen Leistungsmerkmalen nicht nur aufgeschlossen, sondern oft auch überholt haben. Moderne Astrofotografen profitieren heute von den Vorteilen beider Technologien, wobei CMOS aufgrund seiner Geschwindigkeit, Empfindlichkeit und des verbesserten Rauschverhaltens zunehmend zur Standardwahl wird. Die Wahl zwischen CCD und CMOS hängt letztendlich von den spezifischen Anforderungen, dem Budget und den Zielen des Fotografen ab, aber die Zukunft der Sensortechnologie in der Astrofotografie scheint hell zu sein – angetrieben von den fortlaufenden Innovationen bei CMOS.
