CompactFlash (CF) ist mehr als nur eine Speicherkarte; es ist ein Schnittstellenstandard, der die digitale Fotografie und andere Bereiche maßgeblich beeinflusst hat. Seit seiner Einführung im Jahr 1994 durch SanDisk hat sich CompactFlash als zuverlässiges Speichermedium etabliert, insbesondere in Umgebungen, die hohe Leistung und Robustheit erfordern. Obwohl neuere Formate an Bedeutung gewinnen, bleibt das Erbe der CF-Karte, insbesondere ihre Technologie und ihre Rolle in der Entwicklung digitaler Speichermedien, ein faszinierendes Thema.
Was genau ist eine CompactFlash-Karte?
Im Kern ist eine CompactFlash-Karte ein digitales Speichermedium, das auf Flash-Speicher basiert. Im Gegensatz zu traditionellen Festplatten oder optischen Medien wie CDs und DVDs besitzt eine CF-Karte keine beweglichen Teile. Dies macht sie besonders unempfindlich gegenüber Stößen und Vibrationen, was sie ideal für den Einsatz in mobilen Geräten und rauen Umgebungen macht.
Die Informationen werden auf einem wiederbeschreibbaren Flash-Speicherchip dauerhaft gespeichert. Ein integrierter Controller auf der Karte ist für die Verwaltung des Speichers zuständig und stellt nach außen hin eine (E)-IDE-Schnittstelle bereit. Diese Schnittstelle unterscheidet sich zwar physikalisch von der IDE-Schnittstelle, wie man sie von Computer-Festplatten kennt, ist aber logisch kompatibel. Das Besondere an CF-Karten (neben SD-Karten) ist, dass der Controller auf der Karte und nicht das Endgerät (wie eine Kamera) die komplexen Details der Flash-Speicher-Ansteuerung übernimmt. Dies vereinfacht die Entwicklung von Geräten, die CF-Karten nutzen, und ermöglichte es auch älteren Geräten, Karten mit höherer Kapazität zu lesen, solange das Dateisystem unterstützt wurde (z. B. FAT32).
Exkurs: Die Microdrive-Variante
Es gab eine kurze Phase, in der CompactFlash-Karten auch auf winzigen Festplatten basierten, bekannt unter dem Namen Microdrive. IBM war einer der Pioniere dieser Technologie. Diese Microdrives hatten den Vorteil eines besseren Preis-Leistungs-Verhältnisses bei der Speicherkapazität im Vergleich zu Flash-Speicher zu dieser Zeit. Sie wurden als Typ II CF-Karten produziert. Mit dem schnellen Preisverfall von Flash-Speicher sind diese mechanischen CF-Kartenlösungen jedoch zwischen 2005 und 2006 praktisch vollständig vom Markt verschwunden.
Bauformen und Abmessungen
CompactFlash-Karten gibt es in zwei Hauptbauformen, die sich lediglich in ihrer Dicke unterscheiden:
- Typ I: 36,4 mm × 42,8 mm × 3,3 mm
- Typ II: 36,4 mm × 42,8 mm × 5,0 mm
Da Typ II Karten dicker sind, passen Typ I Karten problemlos in einen Typ II Steckplatz. Der Typ II Steckplatz war unter anderem notwendig, um die dickeren Microdrives aufzunehmen.
Die Kontakte der CompactFlash-Karten sind gut geschützt in einem Gehäuse untergebracht, was sie weniger anfällig für Beschädigungen macht als Karten mit freiliegenden Kontakten.
Entwicklung der CompactFlash-Standards
Obwohl die äußere Form der CompactFlash-Karte über die Jahre weitgehend unverändert blieb, wurde der interne Standard kontinuierlich weiterentwickelt, um höhere Kapazitäten und schnellere Übertragungsraten zu ermöglichen. Die Standards sind dabei grundsätzlich auf- und abwärtskompatibel, was bedeutet, dass neuere Karten oft in älteren Geräten funktionieren (wenn auch möglicherweise nicht mit voller Geschwindigkeit oder Kapazität) und umgekehrt.
Wichtige CF-Standards und ihre Neuerungen:
- CompactFlash 1.0 (1994/1995): Die Geburtsstunde des Standards. Unterstützte Übertragungsraten bis 8,3 MB/s (PIO Mode 2). Die mögliche Kapazität war theoretisch bis 128 GB (später 137 GB) limitiert durch die IDE-Schnittstelle (LBA-28).
- CompactFlash+ / CompactFlash I/O (1997): Erweiterte den Standard, um auch Karten ohne reine Speicherfunktion zu ermöglichen, z.B. für Netzwerk- oder Modem-Adapter.
- CF+ / CompactFlash 2.0 (2003): Steigerung der Geschwindigkeit auf 16,6 MB/s (PIO Mode 4). Ende 2003 wurde die Unterstützung für DMA-Zugriffe beschlossen, die ab Mitte 2004 in Karten integriert wurde, um die Geschwindigkeit signifikant zu erhöhen.
- CF+ / CompactFlash 3.0 (2004): Einführung von UDMA (Ultra Direct Memory Access) mit Geschwindigkeiten bis 66 MB/s (UDMA 66). Empfehlung für FAT32 bei Kapazitäten über 2 GB.
- CF+ / CompactFlash 4.0 (2006): Erhöhung der UDMA-Geschwindigkeit auf 133 MB/s (UDMA 133).
- CF+ / CompactFlash 4.1 (2007): Verbesserte Energiesparmodi.
- CompactFlash 5.0 (2010): Ein bedeutender Schritt. Einführung der 48-Bit-Sektoradressierung (LBA-48), wodurch die Kapazitätsgrenze von 128 GiB aufgehoben wurde. Theoretisch sind nun bis zu 128 PiB möglich. Zudem wurden schnellere Blockübertragungen (bis 32 MiB) und der obligatorische TRIM-Befehl zur Verbesserung der Schreibleistung integriert. Anpassungen an modernere ATA-Standards (ATA-6 & ATA-8/ACS-2) und optionale Leistungssteuerung für garantierte Raten (wichtig für Video) kamen hinzu.
- CompactFlash 6.0 (2010): Einführung von Ultra DMA Mode 7 für Geschwindigkeiten bis zu 167 MB/s und der Sanitize-Löschbefehl.
Diese fortlaufende Entwicklung sorgte dafür, dass CompactFlash lange Zeit an der Spitze der Leistung für digitale Speichermedien stand.
Geschwindigkeit und Leistungsklassen
Die Geschwindigkeit von CompactFlash-Karten wird oft auf zwei Arten angegeben: als Vielfaches der CD-ROM-Geschwindigkeit ('x') oder direkt in Megabyte pro Sekunde (MB/s). Die 'x'-Angabe basiert historisch auf der 1-fachen Lesegeschwindigkeit einer CD-ROM (ca. 150 kB/s). Eine 100x-Karte bedeutet also eine theoretische Lesegeschwindigkeit von etwa 15 MB/s.
Moderne CF-Karten nutzen UDMA-Modi (Ultra Direct Memory Access), um sehr hohe Übertragungsraten zu erzielen. UDMA 7, der höchste im CF 6.0 Standard definierte Modus, ermöglicht theoretisch bis zu 167 MB/s.
Hersteller verwenden oft eigene Bezeichnungen wie „Ultra“, „Extreme“ oder „Professional“, um unterschiedliche Leistungsstufen und Qualitätsmerkmale innerhalb ihres Sortiments zu kennzeichnen. Die tatsächlichen Lese- und Schreibgeschwindigkeiten können variieren und sind oft auf der Karte oder Verpackung angegeben.
Übliche Geschwindigkeitsangaben (Beispiele basierend auf 1x = 150 kB/s):
| Angabe (x-fach) | Theoretische Lesegeschwindigkeit (MB/s) |
|---|---|
| 40x | 6,0 |
| 100x | 15,0 |
| 133x | 20,0 |
| 200x | 30,0 |
| 400x (ca.) | 60,0 |
| 666x | 100,0 |
| 1000x | 150,0 |
Es ist wichtig zu beachten, dass dies theoretische Werte sind. Die tatsächliche Leistung kann je nach Gerät, Dateisystem und Art der Daten variieren. Die Angabe in MB/s (wie sie bei SanDisk üblich ist) ist oft aussagekräftiger für die reale Performance.
Einsatzgebiete von CompactFlash-Karten
CompactFlash-Karten fanden und finden breite Anwendung in verschiedenen Bereichen:
- Digitale Fotografie: Dies war lange Zeit das Haupteinsatzgebiet. Insbesondere in höherwertigen DSLRs und professionellen Kameras waren CF-Karten aufgrund ihrer Geschwindigkeit und Robustheit Standard. Im professionellen Bereich, wie der Pressefotografie, schätzte man die Zuverlässigkeit.
- Mobile Audioaufzeichnung: Professionelle mobile Audiorecorder nutzen CompactFlash-Karten häufig als Speichermedium, da sie im Vergleich zu Festplatten stoßfester sind und weniger Energie verbrauchen.
- Industrie- und Mobil-Systeme: Aufgrund ihrer Stoßfestigkeit und des Fehlens beweglicher Teile sind CF-Karten ideal für den Einsatz in rauen Industrieumgebungen oder in mobilen Systemen, wo sie oft als einziges Festspeichermedium dienen. Industriecomputer können oft direkt mit CF-Slots konfiguriert werden.
- Netzwerkkomponenten und Computer: Auch wenn weniger verbreitet als in Kameras, wurden CF-Karten auch in bestimmten Netzwerkgeräten, Computern und PDAs eingesetzt.
CompactFlash als vielseitige Schnittstelle: Adapter und CF I/O
Die IDE-ähnliche Schnittstelle der CompactFlash-Karte ermöglichte eine bemerkenswerte Flexibilität durch Adapter:
- CF zu IDE/SATA Adapter: Da CF eine IDE-Schnittstelle emuliert, können passive Adapter genutzt werden, um eine CF-Karte anstelle einer IDE-Festplatte in Computern zu verwenden. Mit entsprechenden Adaptern ist auch der Anschluss an SATA-Schnittstellen möglich. Dies war besonders in älteren oder spezialisierten Systemen nützlich.
- CF zu SD/MicroSD Adapter: Es gibt Adapter, die es ermöglichen, kleinere Speicherkarten wie SDHC- oder microSDXC-Karten in einem CompactFlash-Steckplatz zu nutzen. Dies bietet eine gewisse Abwärtskompatibilität und Flexibilität für Geräte mit CF-Slots, auch wenn der primäre Speichermarkt sich hin zu SD-Karten bewegt hat.
- CompactFlash I/O (CF+): Wie bereits erwähnt, erlaubte der CF+ Standard die Nutzung von CompactFlash-Slots für andere Peripheriegeräte als nur Speicher. Dies umfasste Modems, Netzwerkkarten (Ethernet, WLAN), Bluetooth-Adapter, GPS-Empfänger und sogar einfache Grafikkarten, die in PDAs oder spezialisierten Systemen eingesetzt wurden.
Diese Vielseitigkeit trug zur Popularität und Verbreitung des CompactFlash-Standards bei.
CompactFlash vs. Secure Digital (SD)
CompactFlash war lange Zeit führend in Bezug auf Geschwindigkeit und Kapazität im Markt für digitale Speichermedien für Kameras. Seit den späten 2000er Jahren wird CF jedoch zunehmend von der SecureDigital-Card (SD) verdrängt.
Wichtige Unterschiede:
| Merkmal | CompactFlash (CF) | Secure Digital (SD) |
|---|---|---|
| Physikalische Größe | Größer (ca. 36x43mm) | Kleiner (Standard SD ca. 32x24mm, MicroSD noch kleiner) |
| Dicke | Typ I: 3.3mm, Typ II: 5.0mm | Standard SD: 2.1mm (MiniSD, MicroSD dünner) |
| Kontakte | Geschützt im Gehäuse | Freiliegend auf der Rückseite |
| Schnittstelle | IDE-basiert (Parallel ATA) | SD-Bus (Seriell) |
| Geschwindigkeitstechnologie | UDMA (Ultra DMA) | Geschwindigkeitsklassen, UHS (Ultra High Speed) |
| Typische Anwendung | Ältere/Höherwertige DSLRs, Industrie, Audio | Smartphones, Kompaktkameras, die meisten modernen DSLRs/Systemkameras |
| Robusheit (Stoss) | Sehr hoch (bis 2000g) | Variiert, tendenziell geringer als CF |
| Marktposition (heute) | Nische (professionelle Altgeräte, Industrie) | Dominierend |
Während CF historisch oft die höheren Geschwindigkeiten bot, haben moderne SD-Standards (insbesondere UHS-II und SD Express) und neuere Formate wie CFast und CFexpress (die nicht CF-kompatibel sind, aber oft als Nachfolger gelten) die Leistungsgrenzen verschoben. Viele moderne professionelle Kameras setzen heute auf SD, CFast oder CFexpress anstelle von klassischem CompactFlash.
Technische Spezifikationen im Überblick
Hier sind einige typische technische Daten für CompactFlash-Karten:
- Kapazität: Von wenigen MB bis zu 512 GB (und theoretisch weit höher mit LBA-48).
- Dateisystem: Traditionell FAT12 (kleine Karten), FAT16 (bis 2/4 GB), FAT32 (über 2/4 GB). Andere Dateisysteme sind möglich, können aber das Wear-Leveling beeinträchtigen.
- Spannung: 3,3 V oder 5 V (Karten unterstützen meist beide).
- Stromverbrauch: Ruhebetrieb ca. 0,5-1 mA, Schreib-/Lesebetrieb ca. 25-50 mA.
- Betriebstemperatur: 0 °C bis 60 °C.
- Lagertemperatur: -40 °C bis 85 °C.
- Schockresistenz: Bis zu 2.000 g (Flash-basiert). Microdrives waren empfindlicher (ca. 400 g).
- Schreibzyklen (Lebensdauer): Standardmäßig 10.000 Zyklen, Hersteller geben oft 1-2 Millionen an. Integrierte Controller nutzen Wear-Leveling, um die Lebensdauer zu maximieren.
Was ist die CompactFlash Association (CFA)?
Die CompactFlash Association (CFA), gegründet 1995, ist die Organisation, die den CompactFlash-Standard entwickelt und pflegt. Sie definiert die Spezifikationen, stellt die Kompatibilität sicher und fördert die Technologie. Die CFA war auch an der Entwicklung der Nachfolgestandards CFast und CFexpress beteiligt.
Häufig gestellte Fragen zu CompactFlash-Karten
Welche Kameras verwenden CF-Karten?
Historisch gesehen wurden CF-Karten in einer Vielzahl von Digitalkameras verwendet, insbesondere in höherwertigen DSLRs von Herstellern wie Canon und Nikon im späten 20. und frühen 21. Jahrhundert. Heute findet man sie hauptsächlich noch in älteren professionellen Kameramodellen oder in speziellen Industrieanwendungen.

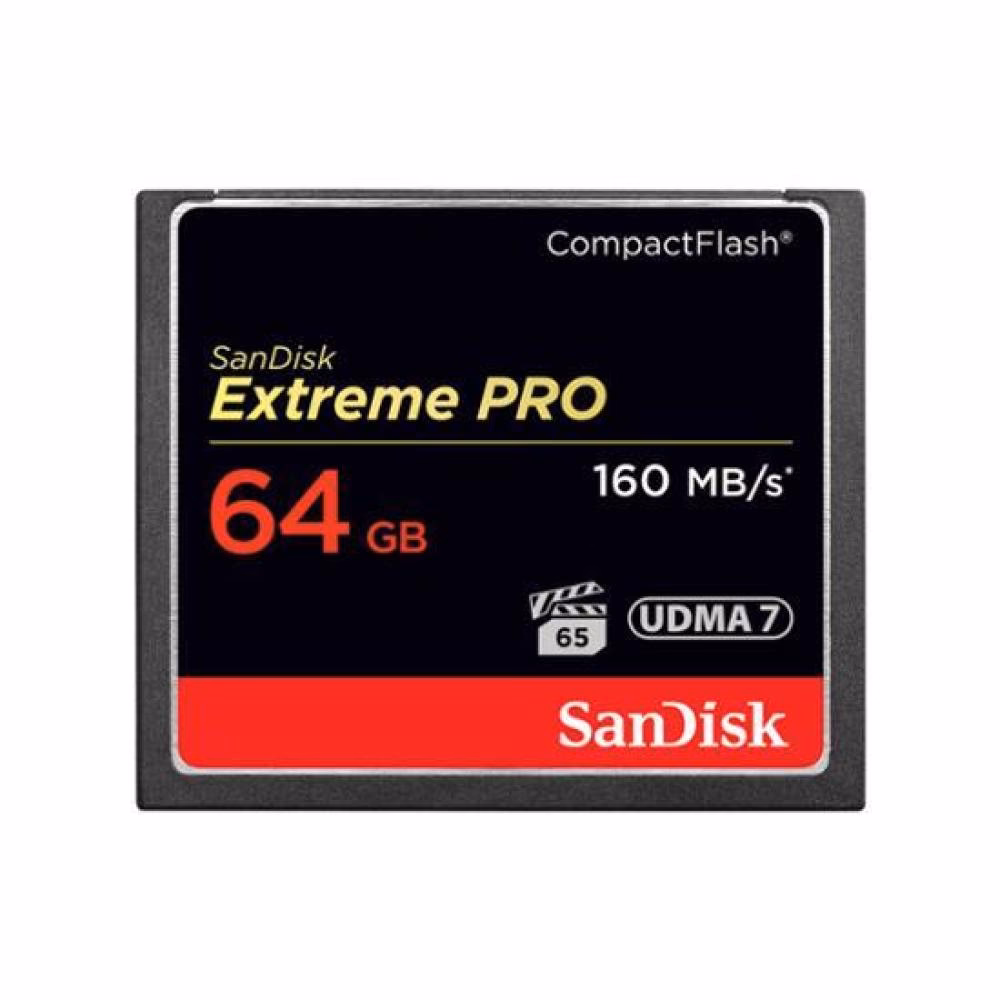

Ist eine CF-Karte besser als eine SD-Karte?
Das hängt vom Anwendungsfall und dem Alter der Geräte ab. Historisch boten CF-Karten oft eine höhere Robustheit und in vielen Fällen auch höhere Geschwindigkeiten, insbesondere im professionellen Bereich. Moderne SD-Karten (UHS-II, SD Express) können jedoch ebenfalls sehr hohe Geschwindigkeiten erreichen. SD-Karten sind deutlich kleiner und haben sich zum dominierenden Format in den meisten Konsumgeräten entwickelt. Für ältere Kameras, die speziell für CF konzipiert wurden, ist eine CF-Karte die richtige Wahl. Für neue Geräte sind meist SD, CFast oder CFexpress vorgesehen.
Kann ich eine SD-Karte in einem CF-Slot verwenden?
Ja, das ist mit einem entsprechenden Adapter möglich. Es gibt passive Adapter, die eine SD-Karte (oder MicroSD mit Adapter) in die physische Größe und den Anschluss einer CompactFlash-Karte umwandeln. Die Leistung kann jedoch durch den Adapter oder das Endgerät begrenzt sein.
Was ist der Unterschied zwischen CF Typ I und Typ II?
Der einzige Unterschied ist die Dicke. Typ I ist 3,3 mm dick, Typ II ist 5,0 mm dick. Typ II Steckplätze können sowohl Typ I als auch Typ II Karten aufnehmen, während Typ I Steckplätze nur Typ I Karten aufnehmen können. Typ II wurde unter anderem für die dickeren Microdrives benötigt.
Was bedeuten die 'x'-Angaben auf CF-Karten?
Die 'x'-Angabe bezieht sich auf ein Vielfaches der Lesegeschwindigkeit einer einfachen CD-ROM (ca. 150 kB/s). Eine 100x-Karte hat also eine theoretische Lesegeschwindigkeit von etwa 150 * 100 kB/s = 15 MB/s. Diese Angabe ist weniger präzise als direkte MB/s-Werte.
Die Nachfolger: CFast und CFexpress
Es ist wichtig zu erwähnen, dass die CompactFlash Association neuere, leistungsfähigere Standards entwickelt hat, die oft als Nachfolger von CompactFlash betrachtet werden, aber physikalisch und elektrisch nicht kompatibel sind:
- CFast: Nutzt das schnellere SATA-Protokoll. CFast 2.0 erreicht Geschwindigkeiten von über 600 MB/s.
- CFexpress: Basiert auf PCIe und NVMe und bietet sehr hohe Geschwindigkeiten, die weit über die Möglichkeiten von klassischem CF hinausgehen. Es gibt verschiedene Typen (Typ A, B, C) mit unterschiedlichen Größen und Leistungsprofilen. CFexpress Typ B hat die gleiche Größe und den gleichen Anschluss wie XQD-Karten.
Diese neueren Formate werden in modernen High-End-Kameras und professionellen Videogeräten eingesetzt und haben CompactFlash in vielen Anwendungsbereichen abgelöst.
Fazit
CompactFlash-Karten waren über viele Jahre hinweg ein Eckpfeiler der digitalen Fotografie und anderer Bereiche, die zuverlässigen, schnellen und robusten Speicher benötigten. Ihre IDE-basierte Schnittstelle, die geschützten Kontakte und die kontinuierliche Weiterentwicklung der Standards sicherten ihnen lange Zeit eine führende Position. Auch wenn sie heute in vielen neuen Geräten durch kleinere oder schnellere Formate ersetzt wurden, bleibt das Verständnis ihrer Technologie und Geschichte relevant, insbesondere für Nutzer älterer Kameras oder spezialisierter Industrieanwendungen. Die Robustheit und Geschwindigkeit waren lange Zeit unübertroffen.
