Inspektionskameras: Boroskop vs. Endoskop

Die Welt der Technologie bietet uns Werkzeuge, um in Bereiche vorzudringen, die unserem bloßen Auge verborgen bleiben. Inspektionskameras wie Boroskope und Endoskope sind solche Instrumente. Sie ermöglichen die visuelle Untersuchung schwer zugänglicher oder schlecht beleuchteter Strukturen und Umgebungen. Obwohl sie sich in Design und Funktion ähneln, gibt es entscheidende Unterschiede, die sie für unterschiedliche Anwendungen prädestinieren. Dieser Artikel beleuchtet die Feinheiten dieser faszinierenden Geräte, von ihren grundlegenden Definitionen bis hin zu spezifischen Anwendungsbereichen und Kaufkriterien.

Was sind Inspektionskameras? Boroskope und Endoskope erklärt

Inspektionskameras sind visuelle Werkzeuge, die entwickelt wurden, um Einblicke in Objekte oder Bereiche zu gewähren, die ansonsten unsichtbar oder unzugänglich wären. Sie bestehen typischerweise aus einer Miniaturkamera, die an einem flexiblen oder starren Rohr oder Kabel befestigt ist, sowie einer Lichtquelle und einem System zur Bildübertragung.

Das Boroskop

Ein Boroskop ist eine Inspektionskamera, die in eine Struktur eingeführt wird, um deren Inneres zu betrachten. Ursprünglich für die Inspektion von Gewehrläufen (engl. bore) entwickelt, wird der Begriff heute breiter gefasst. Boroskope werden eingesetzt, um das Innere von Maschinen, Gussteilen, Motoren oder anderen gefertigten Geräten zu inspizieren. Sie finden auch Anwendung bei der Erkundung von Umgebungen, um Bereiche sichtbar zu machen, die wir sonst nicht sehen könnten. Moderne Boroskope werden oft ferngesteuert bedient.

Ein Boroskop besteht aus einer Miniaturkamera am Ende eines dünnen, flexiblen, halbstarken oder starren Rohrs. Dieses Werkzeug ermöglicht den Zugang zu schwer erreichbaren oder schlecht beleuchteten Bereichen sowie zum Inneren von Strukturen. Boroskope bieten zahlreiche Vorteile für Organisationen und Einzelpersonen in verschiedenen Branchen, da sie visuelle Inspektionen dort ermöglichen, wo das bloße Auge versagt.

Boroskope werden hauptsächlich in industriellen Anwendungen, im Fertigungsbereich, in der Luftfahrt und im Raumfahrtsektor eingesetzt. Mechaniker, Ingenieure, Klempner, Luft- und Raumfahrttechniker, Energietechniker und Automobilingenieure sowie Strafverfolgungsbeamte nutzen Boroskope.

Arten von Boroskopen

Mit fortschreitender Technologie hat sich die Vielfalt der Boroskope und ihrer Anwendungen erhöht. Beispiele für Boroskop-Typen sind:

• Video-Boroskope (Videotope): Dies sind die gebräuchlichsten Boroskope. Eine winzige Kamera am Ende erfasst Videomaterial, das auf einem Monitor oder Computerbildschirm betrachtet werden kann. Sie übertragen Licht durch die Linse zur Videokamera und können sowohl Standbilder als auch Videoclips aufnehmen.
• Flexible Boroskope (Fiberskope): Diese verfügen über einen flexiblen Schlauch und verwenden optische Glasfasern anstelle von Linsen, um das Bild von der Kamera zum Okular zu übertragen. Ihre Flexibilität ermöglicht eine hervorragende Abdeckung und kann die Bildqualität verbessern.
• Starre Boroskope: Diese haben eine feste, unbewegliche Stange und nutzen Linsen zur Übertragung hochauflösender Bilder. Aufgrund der starren Form müssen sie gerade eingeführt werden, können aber durch Spiegel und Prismen verschiedene Ansichten ermöglichen. Oft wird ein Okular anstelle einer Kamera verwendet. Sie sind in verschiedenen Längen und Durchmessern erhältlich und können feste Blickwinkel haben (häufig 0° oder 90°).
• Halbstarre Boroskope: Sie sind weniger flexibel als Fiberskope, nutzen aber ebenfalls Glasfasertechnologie zur Bildübertragung. Ihr kleiner Durchmesser macht sie ideal für die Inspektion von Mikrokomponenten und sehr kleinen Strukturen.

Das Endoskop

Ein Endoskop ist eine Art Boroskop-Kamera, die am häufigsten in der Medizin und Veterinärmedizin verwendet wird. Endoskope sind Inspektionsgeräte, die überwiegend eingesetzt werden, um das Innere des menschlichen Körpers oder des Körpers eines Tieres zu sehen. Jedes Endoskop kann als Boroskop klassifiziert werden, aber nicht jedes Boroskop ist ein Endoskop.

Endoskope haben einen sehr dünnen, flexiblen, langen Schlauch, der Bewegung ermöglicht und Zugang zu Bereichen bietet, die sonst unmöglich zu untersuchen oder zu erreichen wären. Ein Endoskop verfügt über eine winzige Kamera, die durch Bewegen des Kabels positioniert wird, und eine LED-Lichtquelle.

Endoskope werden bei Verfahren eingesetzt, die als Endoskopien bekannt sind. Es gibt verschiedene Arten von Endoskopien, die durchgeführt werden, um Informationen über bestimmte Körperteile zu sammeln. Eine Endoskopie kann empfohlen werden, wenn eine Person Symptome hat, die eine weitere Untersuchung erfordern, sie eine Behandlung bevorsteht oder sie sich von einer Erkrankung oder Verletzung erholt hat. Endoskopien spielen eine integrale Rolle bei der Diagnose, Behandlung und dem Management einer Vielzahl von Krankheiten.

Gängige Arten von Endoskopien

• Koloskopie: Zur Untersuchung des Dickdarms.
• Bronchoskopie: Zur Untersuchung der Lunge und Atemwege.
• Zystoskopie: Zur Untersuchung der Blase.
• Laryngoskopie: Zur Untersuchung des Kehlkopfs.
• Laparoskopie: Zur Untersuchung des Bauch- und Beckenbereichs.

Die wichtigsten Unterschiede zwischen Boroskopen und Endoskopen

Obwohl Boroskope und Endoskope viele Ähnlichkeiten aufweisen, gibt es wichtige Unterschiede zwischen diesen beiden Instrumenten. Diese umfassen:

Anwendungen von Inspektionskameras: Industrie vs. Medizin

Die Anwendungsbereiche für Boroskope und Endoskope sind sehr unterschiedlich, was ihre jeweilige Spezialisierung widerspiegelt.

Wofür werden Boroskope verwendet?

Boroskope sind vielseitige Instrumente, die in vielen Sektoren von Fachleuten eingesetzt werden, um Objekte, Umgebungen und Strukturen zu erkunden, zu untersuchen und zu betrachten. Beispiele für Branchen, in denen Boroskope weit verbreitet sind:

• Luft- und Raumfahrt: Inspektion von Hubschraubern und Flugzeugtriebwerken.
• Fertigung: Inspektion von Turbinenschaufeln, Qualitätskontrolle.
• Mechanik und Ingenieurwesen: Inspektion von Fahrzeugmotoren, KFZ-Teilen, Windkraftanlagen, HVAC-Systemen.
• Bauwesen: Untersuchung von Trockenbauwänden, Analyse von Wasserschäden, Inspektion von Rohren und Wassersystemen.
• Rechtspflege und Forensik: Untersuchung von Tatorten oder Beweismitteln.
• Waffenschmiede: Inspektion von Waffenläufen.

Boroskope sind unverzichtbar für Aufgaben wie die visuelle Inspektion von schwer zugänglichen Komponenten, die Fehlersuche in komplexen Systemen oder die Überprüfung der Qualität ohne Demontage.

Wofür werden Endoskope verwendet?

Endoskope werden in der Human- und Tiermedizin eingesetzt. Eine Endoskopie ist ein nicht-chirurgisches Verfahren, das es Ärzten oder Tierärzten ermöglicht, mit einem Endoskop das Innere des Körpers zu sehen. Endoskopien liefern entscheidende Informationen für die Diagnose und Behandlung von Patienten. Anhand von Kamerabildern können Ärzte Symptome und verdächtige Anzeichen untersuchen, den Fortschritt einer Behandlung überwachen und nach Anzeichen eines Rückfalls nach der Genesung von einer Krankheit suchen.

Sie sind primär für medizinische Untersuchungen und Verfahren konzipiert, bei denen Genauigkeit entscheidend ist und kein Spielraum für Fehler besteht. Die extrem hohe Detailgenauigkeit und die spezielle Beleuchtung sind darauf ausgelegt, kleinste Veränderungen im Körpergewebe zu erkennen.

Vor- und Nachteile: Boroskop oder Endoskop?

Obwohl Boroskope und Endoskope viele Aufgaben gemeinsam erfüllen können, gibt es oft eine klare Präferenz, welches Instrument für eine bestimmte Aufgabe am besten geeignet ist.

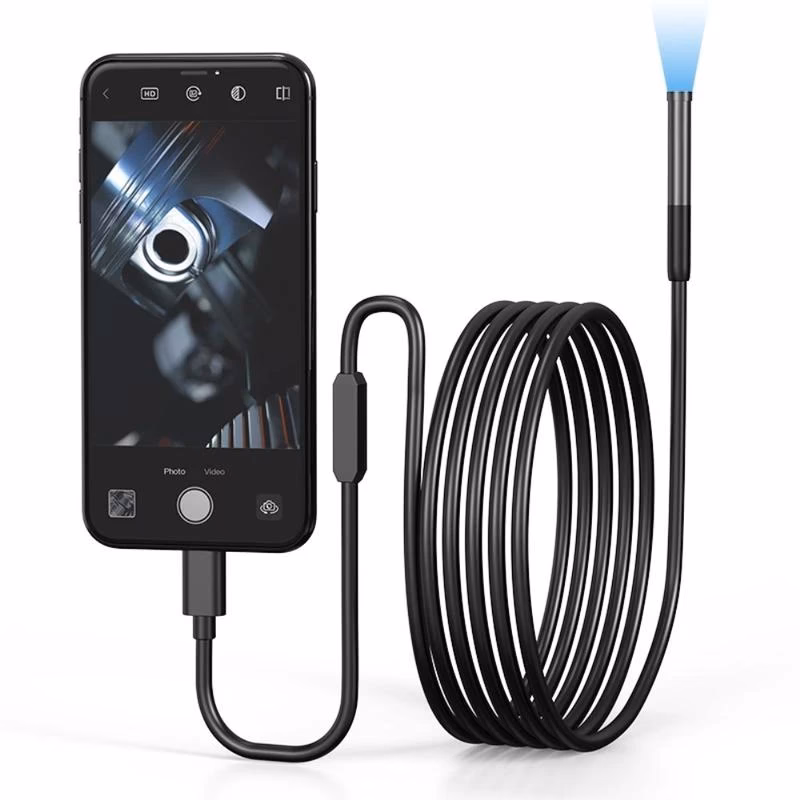

Endoskopkamera verbinden: So geht's

Die Verbindung einer Inspektionskamera mit einem Anzeigegerät ist für die Nutzung unerlässlich. Dies kann je nach Modell und Gerät über Kabel oder drahtlos (WiFi) erfolgen.

Verbindung per Kabel (Android & Windows)

Für Android-Geräte ist die Unterstützung von OTG (On-the-Go) erforderlich, um externe Geräte wie Kameras zu verbinden. Mit Apps wie CameraFi oder AN98 (oder der vom Hersteller empfohlenen App, oft per QR-Code in der Anleitung erreichbar) kann das Endoskopbild angezeigt werden. Bei der Installation von Apps außerhalb des Google Play Stores müssen Sie die Installation aus unbekannten Quellen zulassen.

Für Windows-Computer kann die Verbindung über USB erfolgen. Notwendige Treiber werden oft automatisch installiert. Software zur Anzeige des Videos kann von einer mitgelieferten Mini-CD, einem Download-Link in der Anleitung stammen, oder es können integrierte Windows-Funktionen oder Programme wie Skype, OpenAmcap oder AMCap verwendet werden. Die Kamera wird oft als 'HP USB Camera' erkannt.

Verbindung per WiFi (iOS & Android)

Viele moderne Industrie-Endoskope nutzen WiFi zur Verbindung mit Smartphones oder Tablets (iOS und Android). Nach dem Einschalten der Kamera erstellt diese ein eigenes WiFi-Netzwerk (z. B. 'ScopeCamera'). Sie verbinden Ihr Mobilgerät mit diesem Netzwerk (oft ohne Passwort). Apps wie ScopeCamera (für Standard-WiFi-Endoskope) oder spezifische Apps wie Finder Borescope oder JCAM Pro (für Modelle mit schwenkbarem Kopf) sind notwendig, um das Bild anzuzeigen, Fotos/Videos aufzunehmen und Einstellungen anzupassen (z. B. Auflösung, Bilddrehung). Bei Android-Geräten müssen Sie möglicherweise eine Meldung ignorieren, dass in diesem Netzwerk kein Internet verfügbar ist.

Kosten einer Endoskopkamera: Was Sie wissen müssen

Die Kosten für Inspektionskameras variieren stark, hauptsächlich abhängig von ihrer Art und ihrem Verwendungszweck.

Kosten medizinischer Endoskope

Medizinische Endoskope sind hochspezialisierte und zertifizierte Geräte, was sich in ihrem Preis niederschlägt. Ein konventionelles medizinisches Endoskop kostet ungefähr 20.000 bis 40.000 US-Dollar (ca. 18.000 € bis 37.000 €) für einen einzelnen Schlauch (z. B. für obere Endoskopie oder Koloskopie). Ein komplettes System mit zwei Schläuchen kann zwischen 80.000 und 120.000 US-Dollar (ca. 74.000 € bis 110.000 €) kosten. Zusätzliche Systeme wie endoskopischer Ultraschall können Preise um 200.000 US-Dollar (184.000 €) erreichen.

Neben den Anschaffungskosten fallen bei medizinischen Endoskopen erhebliche Kosten für die hygienische Wiederaufbereitung an. Eine Studie verglich die Kosten wiederaufbereitbarer HNO-Endoskope mit Einweg-Systemen. Während die Anschaffung eines Einweg-Systems teurer pro Einheit ist (z.B. 120 € vs. Investitionskosten von 11,60 € pro Untersuchung bei wiederaufbereitbaren), entstehen bei letzteren Kosten für Reparatur und Aufbereitung (insgesamt ca. 23 € pro Untersuchung im Beispiel der Studie). Einweg-Endoskope verursachen pro Untersuchung höhere Kosten, eliminieren aber das Risiko von Kreuzkontaminationen und den Aufwand der Aufbereitung. Oft wird ein Mix aus beiden Systemen empfohlen.

Kosten industrieller/Hobby-Boroskope

Während die Quelle keine spezifischen Preise für industrielle Boroskope nennt, wird im Vergleich der Unterschiede klar, dass Boroskope generell als weniger teuer als medizinische Endoskope gelten. Ihre Vielseitigkeit und breitere Verfügbarkeit für verschiedene Branchen und sogar Hobbyisten ermöglicht eine größere Preisspanne, mit erschwinglicheren Optionen im unteren Segment.

Kaufberatung: Worauf achten beim Kauf eines (medizinischen) Endoskops?

Die Wahl der richtigen Inspektionskamera hängt stark von der geplanten Anwendung ab. Beim Kauf, insbesondere im medizinischen Bereich, sind viele Faktoren zu berücksichtigen:

Allgemeine Kriterien (besonders für medizinische Geräte)

• Bildqualität: Achten Sie auf hohe Auflösung (HD oder 4K) und eine leistungsstarke, gleichmäßige Beleuchtung (LED wird oft bevorzugt).
• Ergonomie: Das Gerät sollte gut in der Hand liegen und einfach zu bedienen sein.
• Kompatibilität und Konnektivität: Stellen Sie sicher, dass das Endoskop mit vorhandenem Equipment (Monitore, Dokumentationssysteme) kompatibel ist und über einfache Datenübertragungsoptionen verfügt.
• Haltbarkeit und Wartung: Robuste Materialien und die Verfügbarkeit von Wartungsverträgen sind wichtig. Planen Sie die Kosten für regelmäßige Wartung ein.
• Kosten: Berücksichtigen Sie neben den Anschaffungskosten auch laufende Kosten für Wartung, Reparaturen, Zubehör und (bei wiederverwendbaren) Aufbereitung.
• Einweg-Endoskope: Eine Alternative, die Kreuzkontamination vermeidet, aber höhere laufende Kosten pro Untersuchung verursacht. Führen Sie eine Kosten-Nutzen-Analyse durch.
• Hersteller und Support: Vertrauenswürdige Hersteller bieten bessere Qualität und zuverlässigen Kundendienst.

Zusätzliche Kriterien beim Kauf eines gebrauchten medizinischen Endoskops

Der Kauf eines gebrauchten Geräts kann kostengünstig sein, birgt aber Risiken. Prüfen Sie:

• Allgemeiner Zustand und Historie: Alter des Geräts, Nutzungshistorie, Betriebsstunden.
• Technische Spezifikationen und Funktionalität: Kompatibilität, funktionaler Zustand aller Komponenten (Bildqualität, Kanäle, Beleuchtung), verfügbare Updates.
• Wartungs- und Reparaturhistorie: Detaillierte Protokolle über Wartungen und Reparaturen, Verwendung von Originalersatzteilen.
• Hygiene und Aufbereitung: Nachweise über sachgerechte Aufbereitung gemäß RKI-Richtlinien, Zustand der Kanäle.
• Anbieter und Garantie: Kaufen Sie nur bei seriösen Händlern, die auf gebrauchte medizinische Geräte spezialisiert sind, und achten Sie auf Garantie oder Rückgaberecht.
• Test und Inspektion: Führen Sie, wenn möglich, eine persönliche Inspektion durch oder ziehen Sie einen professionellen Techniker hinzu.

Wartung und Aufbereitung medizinischer Endoskope

Die sachgerechte Aufbereitung medizinischer Endoskope ist von entscheidender Bedeutung, um die Übertragung von Infektionen zu verhindern und die Patientensicherheit zu gewährleisten. In Deutschland geben die Richtlinien des Robert Koch-Instituts (RKI) den Rahmen vor. Diese umfassen detaillierte Schritte für Reinigung, Desinfektion und Sterilisation.

Die maschinelle Aufbereitung mittels Reinigungs- und Desinfektionsgeräten (RDG-E) wird der manuellen Reinigung und Desinfektion vorgezogen, da sie reproduzierbare Ergebnisse liefert und das Personal schützt.

Regelmäßige Wartung und fachgerechte Reparatur sind ebenfalls essenziell für die Langlebigkeit und Funktionalität dieser komplexen Instrumente. Endoskope sind bei häufigem Gebrauch anfällig für Verschleiß und Schäden. Eine zeitnahe und sorgfältige Reparatur, idealerweise durch spezialisierte Dienstleister, minimiert Ausfallzeiten und erhält die Sicherheit.

Was ist ein WiFi-Endoskop?

Ein WiFi-Industrie-Endoskop ist eine spezielle Art von Inspektionskamera, die sich drahtlos per App mit einem Tablet oder Smartphone verbindet. Diese Modelle zeichnen sich oft durch einfache Handhabung und robuste Bauweise aus. Sie verfügen über flexible Kabel (manchmal metallumflochten) und sehr kleine Kameraköpfe (z. B. 4,5 mm Durchmesser). Einige fortgeschrittene WiFi-Endoskope bieten einen um 180° schwenkbaren Kamerakopf, was die Inspektion in engen Hohlräumen und verschiedenen Richtungen erheblich erleichtert.

Sie sind mit integrierten LED-Leuchten ausgestattet, deren Helligkeit über die App regelbar ist, um die zu untersuchenden Bereiche gut auszuleuchten. Die App ermöglicht das Speichern von Bildern und Videos sowie oft deren direkten Versand. Ein Vorteil von WiFi-Endoskopen ist, dass kein externes Anzeigegerät oder PC benötigt wird.

Diese Art von Endoskop findet breite Anwendung in Werkstätten (z. B. Zylinderprüfung), im Baubereich (Trockenbau, Wasserschäden) und anderen technischen Bereichen. Oft sind diese Modelle für den Einsatz in feuchten Umgebungen geeignet und verfügen über eine entsprechende Schutzklasse wie IP67.

Häufig gestellte Fragen (FAQ)

Was ist ein Boroskop?

Ein Boroskop ist eine Inspektionskamera, die verwendet wird, um das Innere von Strukturen, Objekten oder schwer zugänglichen Bereichen zu betrachten, die für das menschliche Auge nicht sichtbar sind. Sie werden hauptsächlich in industriellen und technischen Bereichen eingesetzt.

Was ist ein Endoskop?

Ein Endoskop ist eine spezifische Art von Inspektionskamera, die aus einer winzigen Kamera an einem langen, dünnen und flexiblen Kabel besteht. Endoskope werden typischerweise verwendet, um das Innere des menschlichen Körpers oder des Körpers eines Tieres zu untersuchen, vor allem in der Medizin und Veterinärmedizin.

Wer verwendet Boroskope und Endoskope?

Boroskope werden von einer Vielzahl von Fachleuten genutzt, darunter Automobil- und Luftfahrtingenieure, Mechaniker, Klempner und Personen in der Forensik oder Waffenschmiede. Endoskope werden hauptsächlich von Ärzten und Tierärzten eingesetzt.

Welches ist besser: ein Boroskop oder ein Endoskop?

Es gibt keine pauschale Antwort, da die Wahl vom Anwendungsbereich abhängt. Boroskope sind vielseitiger, günstiger und bieten ein breiteres Sichtfeld für industrielle Anwendungen. Endoskope bieten einen überragenden Detailgrad und sind sehr flexibel, aber sie sind teurer und primär für medizinische Zwecke konzipiert. Für medizinische Anwendungen sind nur zertifizierte medizinische Endoskope zulässig.

Was ist der Unterschied zwischen einem Boroskop und einem Endoskop?

Die Hauptunterschiede liegen im Durchmesser, der Flexibilität, dem Sichtfeld, dem Anwendungsbereich, dem Detailgrad, den Kosten und der Art der Beleuchtung. Endoskope sind dünner, flexibler, teurer, bieten einen höheren Detailgrad mit weicherer Beleuchtung und werden hauptsächlich in der Medizin eingesetzt. Boroskope sind in der Regel weniger flexibel, günstiger, bieten ein breiteres Sichtfeld mit heller Beleuchtung und werden in einer Vielzahl von Industriezweigen verwendet.

Sind Endoskopkameras wasserdicht?

Nicht alle Endoskopkameras sind generell wasserdicht. Einige Modelle, insbesondere industrielle WiFi-Endoskope, sind für den Einsatz in feuchten Umgebungen konzipiert und können Schutzklassen wie IP67 aufweisen, was einen gewissen Schutz gegen Wasser bedeutet (z. B. zeitweiliges Untertauchen). Medizinische Endoskope sind so konzipiert, dass sie Flüssigkeiten im Körper standhalten und gründlich gereinigt und desinfiziert werden können, was eine gewisse Beständigkeit gegenüber Flüssigkeiten erfordert, aber nicht unbedingt eine allgemeine Wasserdichtigkeit im Sinne einer dauerhaften Nutzung unter Wasser.

Zusammenfassend lässt sich sagen, dass Boroskope und Endoskope leistungsstarke Inspektionswerkzeuge sind, die, obwohl sie sich in Design und Funktion ähneln, für sehr unterschiedliche Zwecke optimiert sind. Die Wahl des richtigen Werkzeugs hängt von der spezifischen Aufgabe ab – sei es die Inspektion eines Motors in der Industrie oder die Untersuchung des menschlichen Körpers in der Medizin.
