In der Welt der Fotografie und Bildbearbeitung arbeiten wir intuitiv im sogenannten räumlichen Bereich. Hier beschreiben wir die Position jedes Pixels durch seine Koordinaten (x, y) und seinen Farb- oder Helligkeitswert (z). Diese Darstellung ist für uns als Betrachter am natürlichsten, doch für bestimmte Bildverarbeitungsaufgaben kann sie ineffizient sein. Manchmal ist es vorteilhaft, das Bild in eine andere Domäne zu überführen, die bestimmte Eigenschaften hervorhebt oder Berechnungen beschleunigt. Eine der mächtigsten dieser Transformationen führt uns in die Frequenzdomäne.
https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD
Was ist die Frequenzdomäne in der Bildverarbeitung?

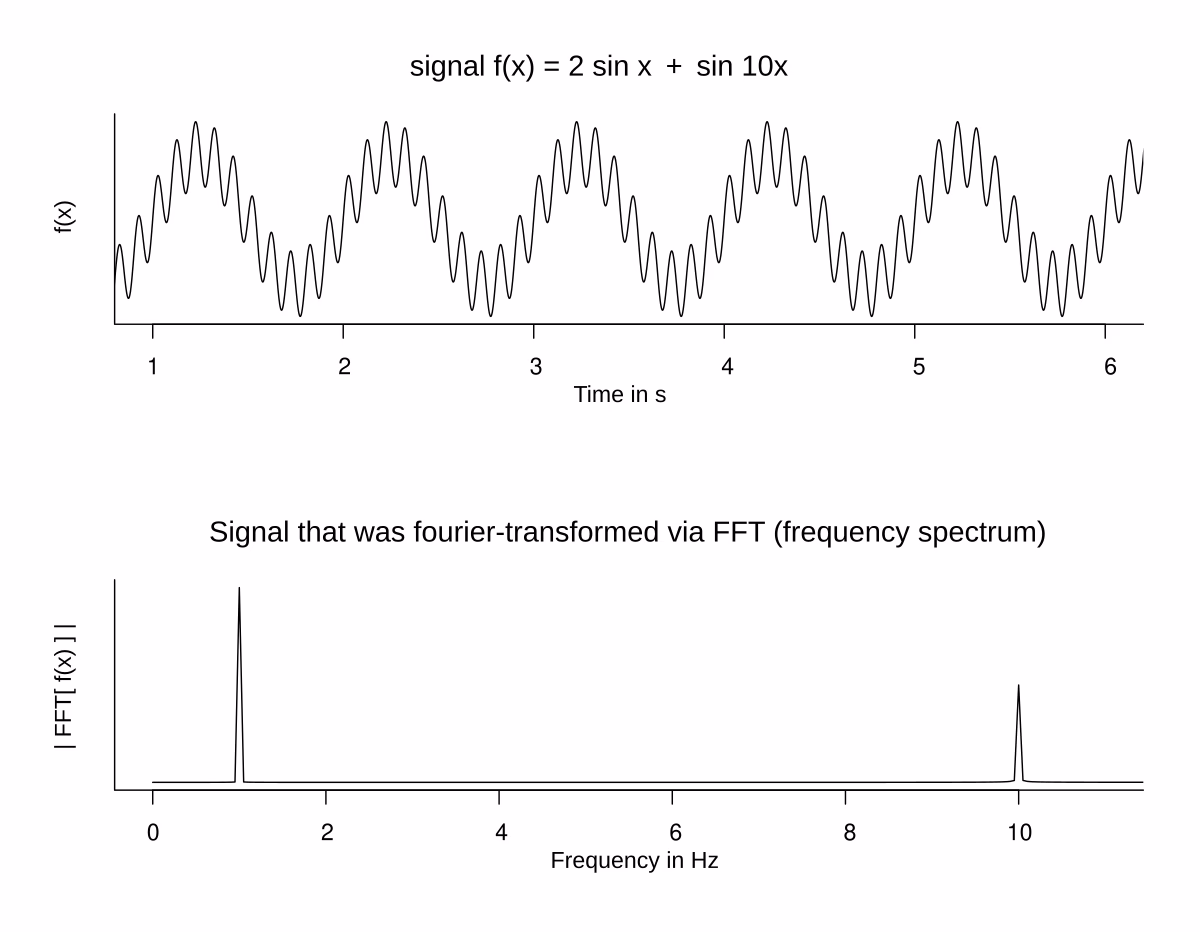

Während der räumliche Bereich die Position und den Wert einzelner Pixel beschreibt, betrachtet die Frequenzdomäne das Bild als eine Überlagerung verschiedener Schwingungen oder Muster. Stellen Sie sich ein Bild nicht mehr als ein Gitter von Punkten vor, sondern als eine Kombination unzähliger Sinus- und Cosinuswellen unterschiedlicher Frequenzen, Amplituden und Phasen. Jede dieser Wellen trägt zu einem bestimmten Aspekt des Bildes bei. In der Frequenzdomäne wird die Position eines "Punkts" durch seine x- und y-Frequenzen beschrieben, und sein Wert repräsentiert die Amplitude dieser Frequenzkomponente im Bild.
Diese alternative Darstellung ist das Fundament vieler grundlegender Bildfilter und -techniken. Sie ermöglicht es uns, das Bild basierend darauf zu manipulieren, wie schnell sich die Farb- oder Helligkeitswerte ändern. Langsame, allmähliche Übergänge entsprechen niedrigen Frequenzen, während schnelle, abrupte Übergänge (wie Kanten oder Rauschen) hohen Frequenzen entsprechen.
Warum die schnelle Fourier-Transformation (FFT)?
Um ein Bild vom räumlichen Bereich in die Frequenzdomäne und zurück zu transformieren, benötigen wir ein mathematisches Werkzeug: die Fourier-Transformation. Genauer gesagt, da wir mit digitalen Bildern arbeiten, die aus diskreten Pixeln bestehen, verwenden wir die Diskrete Fourier-Transformation (DFT). Die DFT zerlegt ein diskretes Signal (in unserem Fall das Pixelgitter des Bildes) in seine diskreten Frequenzkomponenten.

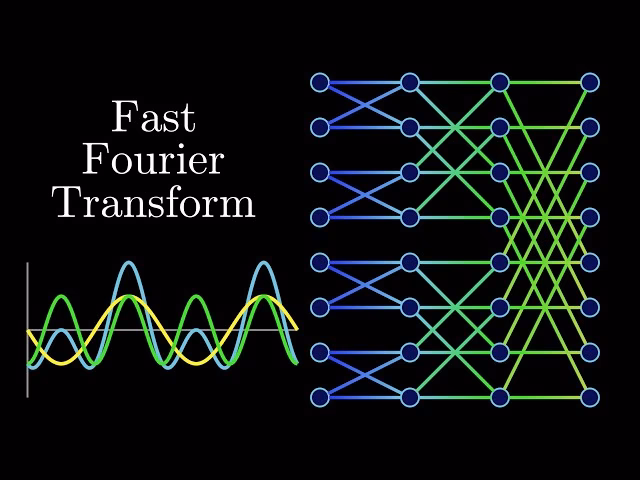

Die direkte Berechnung der DFT für ein typisches Bild kann jedoch sehr rechenintensiv sein. Hier kommt die Schnelle Fourier-Transformation (FFT) ins Spiel. Die FFT ist ein Algorithmus zur effizienten Berechnung der DFT. Sie nutzt Symmetrien in der mathematischen Formel der DFT aus, um die Anzahl der notwendigen Rechenoperationen dramatisch zu reduzieren. Anstatt eine rechnerisch aufwendige direkte Summierung durchzuführen, teilt die FFT die Transformation in kleinere, leichter zu berechnende Schritte auf. Dies macht die Transformation in die Frequenzdomäne praktisch anwendbar, selbst für große Bilder.
Im Gegensatz zu einigen anderen Transformationen, wie z. B. der Hough- oder Radon-Transformation, bewahrt die FFT alle Originaldaten des Bildes. Sie ist eine reversible Transformation; die inverse FFT kann das Bild aus den Frequenzkomponenten exakt wiederherstellen. Außerdem überführt die FFT das Bild vollständig in die Frequenzdomäne, im Gegensatz zu Zeit-Frequenz-Analysen oder Wavelet-Transformationen, die eine gemischte Darstellung beibehalten.
Anwendungen der Fourier-Transformation in der Bildverarbeitung
Die Transformation eines Bildes in die Frequenzdomäne eröffnet eine Vielzahl von Möglichkeiten für die Bildbearbeitung. Hier sind einige wichtige Anwendungen:
- Filterung: Dies ist eine der häufigsten Anwendungen. Durch Modifizieren der Frequenzkomponenten können wir gezielt bestimmte Aspekte des Bildes beeinflussen.
- Rauschunterdrückung: Rauschen in Bildern manifestiert sich oft als hochfrequente Störung. In der Frequenzdomäne können diese hohen Frequenzen identifiziert und abgeschwächt oder entfernt werden, während die wichtigen niedrigen Frequenzen, die die Bildstruktur definieren, erhalten bleiben.
- Schärfung: Das Gegenteil der Rauschunterdrückung. Durch Hervorheben oder Verstärken bestimmter hoher Frequenzen können Kanten und Details im Bild betont werden.
- Musteranalyse: Wiederholende Muster im Bild (z. B. Texturen, Gitter) erzeugen deutliche Spitzen in der Frequenzdomäne. Die Analyse dieser Spitzen kann helfen, solche Muster zu erkennen und zu charakterisieren.
- Feature-Extraktion: Bestimmte Bildmerkmale können in der Frequenzdomäne leichter erkannt oder isoliert werden.
- Bildrestaurierung: Kennt man die Art der Störung, die ein Bild erfahren hat (z. B. Bewegungsunschärfe), kann man versuchen, diese Störung in der Frequenzdomäne zu modellieren und ihre Wirkung rückgängig zu machen.
- Kompression: Obwohl die FFT selbst nicht direkt zur Kompression führt (sie ist verlustfrei), ist die Idee der Transformation in eine Domäne, die Informationsdichte konzentriert, grundlegend für verlustbehaftete Kompressionsverfahren wie JPEG, die eine verwandte Transformation nutzen.
Frequenzen verstehen: Tiefpass und Hochpass
Wie bereits erwähnt, repräsentieren niedrige Frequenzen die langsamen Variationen im Bild – die großen Flächen, die allgemeine Form, den Hintergrund. Sie enthalten den Großteil der Energie und die fundamentalen Informationen, die das Erscheinungsbild des Bildes bestimmen. Hohe Frequenzen hingegen repräsentieren die schnellen Variationen – feine Details, scharfe Kanten, aber auch Rauschen. Sie tragen zur Detailtiefe bei, können aber auch unerwünschte Artefakte enthalten.
Bei der Transformation eines Bildes mit der FFT in die Frequenzdomäne wird das Ergebnis oft so dargestellt, dass die niedrigsten Frequenzen im Zentrum des Ergebnisses liegen (nach einer Frequenzverschiebung). Ein starker Peak in der Mitte zeigt an, dass viel Energie in den niedrigen Frequenzen steckt, was typisch für natürliche Bilder ist. Die Frequenzen nehmen mit zunehmendem Abstand vom Zentrum zu. Eine Analyse der Verteilung der Frequenzamplituden kann Aufschluss über die Beschaffenheit des Bildes geben, z. B. ob viel Rauschen vorhanden ist (hohe Amplituden bei hohen Frequenzen).
Betrachtet man das Leistungsspektrum (das Quadrat des Betrags der Transformation), kann man die Energieverteilung über die Frequenzen visualisieren. Eine logarithmische Skalierung des Leistungsspektrums macht sowohl die starken zentralen (niedrigen) Frequenzen als auch die schwächeren hohen Frequenzen sichtbar und kann helfen, Rauschmuster zu erkennen.
Diese Analyse in der Frequenzdomäne ist entscheidend für die Entwicklung von Filtern. Ein Tiefpassfilter lässt nur niedrige Frequenzen passieren und blockiert hohe Frequenzen (glättet das Bild, reduziert Rauschen). Ein Hochpassfilter lässt nur hohe Frequenzen passieren und blockiert niedrige Frequenzen (betont Kanten und Details).
DFT vs. FFT: Der Unterschied im Detail
Es ist wichtig, den konzeptionellen Unterschied zwischen der Diskreten Fourier-Transformation (DFT) und der Schnellen Fourier-Transformation (FFT) zu verstehen:
Die DFT ist die mathematische Definition. Sie beschreibt, wie eine endliche Sequenz von Abtastwerten in eine gleich große Sequenz von Frequenzkomponenten umgewandelt wird. Die mathematische Formel der 2D-DFT für ein Bild f(m,n) ist eine Doppelsumme, die für jede Frequenzkomponente (ω₁, ω₂) über alle Pixel des Bildes summiert. Sie liefert die genauen Amplituden und Phasen der Sinus- und Cosinuswellen, die das Bild zusammensetzen.
Die FFT ist ein Algorithmus. Sie ist eine Familie von Algorithmen, die die Berechnung der DFT *beschleunigen*. Anstatt N² Operationen für N Datenpunkte (oder N²xN² für ein N x N Bild) zu benötigen, reduziert die FFT die Komplexität erheblich (oft auf der Ordnung von N log(N)). Dies macht die Fourier-Analyse und -Filterung auf Computern erst praktikabel. Wenn wir in der Bildverarbeitung von der "Anwendung der Fourier-Transformation" sprechen, meinen wir fast immer die Berechnung mittels einer FFT.
Man könnte sagen: Die DFT definiert, *was* berechnet werden soll, die FFT definiert, *wie* es schnell berechnet werden kann.
| Merkmal | Diskrete Fourier-Transformation (DFT) | Schnelle Fourier-Transformation (FFT) |
|---|---|---|
| Typ | Mathematische Definition | Effizienter Algorithmus zur Berechnung der DFT |
| Ziel | Transformation vom Raum- in den Frequenzbereich | Beschleunigung der Transformation |
| Rechenkomplexität | Hoch (z.B. N² für N Punkte) | Niedrig (z.B. N log(N) für N Punkte) |
| Anwendung | Konzeptionell, theoretisch | Praktisch, in Software-Implementierungen |
Bildkompression: Nutzt JPEG die Fourier-Transformation?
Die Idee, Bilder in eine Domäne zu transformieren, in der Informationen nach ihrer Bedeutung (z. B. Frequenz) getrennt sind, ist, wie erwähnt, auch für die Kompression relevant. Das weit verbreitete JPEG-Format nutzt diesen Ansatz, verwendet aber nicht die Fourier-Transformation (oder FFT) direkt. Stattdessen basiert der Kern des JPEG-Kompressionsprozesses auf der Diskreten Cosinus-Transformation (DCT).
Die DCT gehört zur selben Familie mathematischer Operationen wie die Fourier-Transformation. Ihr Zweck ist ebenfalls die Umwandlung von räumlichen Bildinformationen in eine Art "Frequenz"- oder "Spektralinformation". Ähnlich wie die Fourier-Transformation zerlegt die DCT das Bild (oder genauer gesagt, kleine Blöcke des Bildes, typischerweise 8x8 Pixel) in eine Summe von Cosinus-Basisfunktionen unterschiedlicher Frequenzen und Amplituden.
Der entscheidende Punkt für die JPEG-Kompression ist, dass die DCT tendenziell die Bildinformationen in wenigen Koeffizienten konzentriert. Der erste Koeffizient, der DC-Koeffizient (entspricht der niedrigsten Frequenz), repräsentiert den Durchschnittswert des Blocks und ist meist der größte. Die nachfolgenden AC-Koeffizienten repräsentieren höhere Frequenzen und sind in der Regel kleiner. Die DCT trennt effektiv die wesentlichen, niederfrequenten Komponenten (die die Struktur und Form des Bildes bestimmen) von den weniger wesentlichen, hochfrequenten Komponenten (die feine Details und Rauschen enthalten).
Nach der DCT-Transformation findet der Quantisierungsschritt statt. Hier werden die DCT-Koeffizienten durch eine Quantisierungstabelle geteilt und gerundet. Dieser Schritt ist verlustbehaftet. Da das menschliche Auge weniger empfindlich für hohe Frequenzen ist als für niedrige, werden die hochfrequenten Koeffizienten stärker quantisiert (stärker gerundet oder sogar auf Null gesetzt) als die niederfrequenten. Hierdurch gehen Bilddetails verloren, die für das Auge kaum wahrnehmbar sind, was aber zu einer erheblichen Reduzierung der Datenmenge führt. Die DCT ist also der vorbereitende Schritt, der eine effektive verlustbehaftete Kompression ermöglicht, indem er die Bildinformationen so umordnet, dass unwichtige Details leicht identifiziert und verworfen werden können.
Häufig gestellte Fragen
Warum wird FFT in der Bildverarbeitung verwendet?
FFT wird verwendet, um Bilder effizient vom räumlichen Bereich in die Frequenzdomäne zu transformieren. Dies ermöglicht die Anwendung von Techniken wie Rauschunterdrückung, Schärfung, Musteranalyse und Feature-Extraktion, die in der Frequenzdomäne einfacher oder effektiver durchzuführen sind.
Welche Anwendungen gibt es für die Fourier-Transformation in der Bildverarbeitung?
Zu den Hauptanwendungen gehören Bildverbesserung (Schärfung, Rauschunterdrückung), Bildanalyse (Mustererkennung), Bildrestaurierung (Entfernung von Unschärfe) und als Grundlage für Kompressionsverfahren (obwohl JPEG die verwandte DCT nutzt).
Was ist der Unterschied zwischen DFT und FFT?
Die DFT (Diskrete Fourier-Transformation) ist die mathematische Definition der Transformation. Die FFT (Schnelle Fourier-Transformation) ist ein schneller und effizienter Algorithmus zur Berechnung der DFT, der für praktische Anwendungen auf Computern unerlässlich ist.
Verwendet JPG die Fourier-Transformation?
Nein, das JPEG-Format verwendet die Diskrete Cosinus-Transformation (DCT). Die DCT ist mathematisch eng mit der Fourier-Transformation verwandt und dient einem ähnlichen Zweck (Transformation in eine Frequenz-ähnliche Domäne), wird aber bevorzugt, da ihre Koeffizienten für Bilddaten oft besser zur Kompression geeignet sind.
Fazit
Die Fourier-Transformation, und insbesondere ihre schnelle Berechnung mittels FFT, ist ein fundamentales Konzept in der modernen Bildverarbeitung. Sie bietet eine leistungsstarke Möglichkeit, Bilder aus einer anderen Perspektive zu betrachten – nicht als Anordnung von Pixeln, sondern als Zusammensetzung von Frequenzen. Dieses Verständnis ermöglicht die Entwicklung und Anwendung hochentwickelter Algorithmen zur Bildmanipulation, Analyse und Kompression. Obwohl Formate wie JPEG auf der verwandten DCT basieren, ist das zugrundeliegende Prinzip der Transformation in eine Frequenz- oder Spektraldomäne, das durch die Fourier-Analyse populär gemacht wurde, von zentraler Bedeutung. Die Fähigkeit, zwischen räumlicher und Frequenzdomäne zu wechseln und die Informationen in der Frequenzdomäne gezielt zu bearbeiten, ist ein Eckpfeiler vieler digitaler Bildbearbeitungstechniken, die wir täglich nutzen.
