In der modernen Netzwerktechnik, insbesondere bei der Installation von IP-Kameras, VoIP-Telefonen oder WLAN-Access-Points, stehen wir oft vor der Herausforderung, sowohl eine Datenverbindung als auch eine Stromversorgung bereitzustellen. Dies bedeutet traditionell, zwei separate Kabel zu verlegen – eines für die Daten und eines für den Strom. Das kann aufwendig, teuer und unübersichtlich sein, besonders an schwer zugänglichen Installationsorten.
Glücklicherweise gibt es eine elegante Lösung für dieses Problem: Power over Ethernet, kurz PoE. Diese Technologie ermöglicht es, elektrische Energie über dasselbe standardmäßige Ethernet-Kabel zu übertragen, das auch für die Datenkommunikation verwendet wird. Das Ergebnis? Weniger Kabel, geringerer Installationsaufwand und mehr Flexibilität bei der Platzierung von Geräten.
Was genau ist Power over Ethernet (PoE)?
PoE bezeichnet die Fähigkeit eines Netzwerkkabels (wie z.B. einem Cat 5e oder Cat 6 Kabel), neben den Netzwerkdaten auch elektrische Energie an ein angeschlossenes Gerät zu liefern. Das Gerät, das den Strom liefert, wird als Power Sourcing Equipment (PSE) bezeichnet (z.B. ein PoE-Switch oder ein PoE-Injektor), während das Gerät, das den Strom empfängt, als Powered Device (PD) bekannt ist (z.B. eine IP-Kamera oder ein IP-Telefon).
Der Hauptvorteil liegt auf der Hand: Sie benötigen nur ein einziges Kabel pro Gerät für Daten und Strom. Dies vereinfacht die Verkabelung erheblich, reduziert den Bedarf an Steckdosen in der Nähe der Endgeräte und senkt oft die Installationskosten. Es ist eine saubere und effiziente Lösung, die besonders in Umgebungen mit vielen Netzwerkgeräten ihre Stärken ausspielt.
Die technischen Grundlagen: Wie funktioniert die Stromübertragung?
Ethernet-Kabel, wie das weit verbreitete Cat 5e, bestehen aus vier verdrillten Adernpaaren. Bei älteren Ethernet-Standards wie 10Base-T und 100Base-TX (Fast Ethernet) wurden nur zwei dieser Adernpaare für die Datenübertragung genutzt. PoE macht sich dies zunutze, um Strom über die ungenutzten Paare zu senden (bekannt als Mode B).
Eine alternative Methode (bekannt als Mode A) sendet den Strom über dieselben Adernpaare, die auch für die Datenübertragung verwendet werden. Dies geschieht durch die Überlagerung einer Gleichspannung auf die Datenleitungen, ähnlich der Phantomspeisung bei Mikrofonen. Die Netzwerkgeräte müssen in der Lage sein, Daten und Strom voneinander zu trennen.
Bei schnelleren Ethernet-Standards wie Gigabit-Ethernet (1000Base-T) und darüber werden alle vier Adernpaare für die Datenübertragung benötigt. In diesem Fall wird der Strom immer über dieselben Paare wie die Daten gesendet, sowohl in Mode A als auch in Mode B. Die Technologie ist so konzipiert, dass Datenübertragung und Stromversorgung sich nicht gegenseitig stören.
Wichtige PoE-Standards und Leistungsklassen
Die Übertragung von Strom über Ethernet wird durch Standards der IEEE (Institute of Electrical and Electronics Engineers) geregelt, um Kompatibilität und Sicherheit zu gewährleisten. Die wichtigsten Standards sind:
- IEEE 802.3af (oft einfach PoE genannt): Dies war der erste weit verbreitete Standard. Er liefert bis zu 15,4 Watt Gleichstrom pro Port vom PSE. Aufgrund von Verlusten im Kabel ist am PD eine garantierte Leistung von 12,95 Watt verfügbar. Dies ist ausreichend für viele kleinere Geräte wie IP-Telefone oder einfache IP-Kameras.
- IEEE 802.3at (auch bekannt als PoE+): Dieser neuere Standard bietet mehr Leistung, bis zu 30 Watt am PSE (mindestens 25,5 Watt am PD). Dies ist notwendig für leistungsfähigere Geräte wie schwenk-, neig- und zoombare (PTZ) Kameras, anspruchsvollere Access Points oder kleine Displays.
- IEEE 802.3bt (bekannt als 4PPoE oder PoE++): Dieser Standard ist die jüngste Entwicklung und nutzt alle vier Adernpaare für die Stromübertragung. Er ermöglicht deutlich höhere Leistungen, unterteilt in Level 3 (bis zu 55 Watt) und Level 4 (bis zu 100 Watt). Mit PoE++ könnten potenziell sogar Laptops, Monitore oder komplette Thin Clients über das Netzwerkkabel versorgt werden.
Neben diesen Hauptstandards gibt es auch Nischenstandards wie IEEE 802.3bu (PoDL - Power over Data Lines) für einpaarige Ethernet-Leitungen, der in industriellen Umgebungen relevant ist und verschiedene Leistungsstufen von 5 bis 50 Watt bietet.
Die Geräte werden oft Leistungsklassen zugeordnet, damit PSEs erkennen können, wie viel Strom ein angeschlossenes PD benötigt und liefern kann. Dies hilft, die Stromversorgung effizient zu verwalten. Die Standard-Leistungsklassen nach IEEE 802.3af und 802.3at sind:
| Standard | Klasse | Klassifikationsstrom | Max. Speiseleistung (PSE) | Max. Entnahmeleistung (PD) | Ethernet Typ |
|---|---|---|---|---|---|
| IEEE 802.3af | 0 | 0-4 mA | 15,4 W | 0,44-12,95 W | 10/100 Base-T |
| IEEE 802.3af | 1 | 9-12 mA | 4,0 W | 0,44-3,84 W | 10/100 Base-T |
| IEEE 802.3af | 2 | 17-20 mA | 7,0 W | 3,84-6,49 W | 10/100 Base-T |
| IEEE 802.3af | 3 | 26-30 mA | 15,4 W | 6,49-12,95 W | 10/100 Base-T |
| IEEE 802.3at | 4 | 36-44 mA | 25,5 W | 12,95-21,90 W | 10/100 Base-T |
Ein PoE-Switch kann die angeschlossenen Geräte (PDs) oft automatisch klassifizieren und die benötigte Leistung bereitstellen, solange das Gesamtleistungsbudget des Switches nicht überschritten wird.
Die Vorteile von PoE für IP-Kameras und Überwachungssysteme
Für die Installation von Überwachungskameras bietet PoE besonders signifikante Vorteile:
- Vereinfachte Installation: Kameras können dort montiert werden, wo sie am effektivsten sind, ohne dass eine Steckdose in unmittelbarer Nähe sein muss. Es muss nur ein einziges Netzwerkkabel verlegt werden.
- Geringere Kosten: Weniger Material (keine separaten Stromkabel und Netzteile für jede Kamera), weniger Arbeitszeit für die Verkabelung.
- Flexibilität und Skalierbarkeit: Das Hinzufügen oder Verschieben von Kameras wird einfacher.
- Zentralisierte Stromversorgung: Die Stromversorgung erfolgt zentral über den PoE-Switch oder Injector. Dies erleichtert das Management und ermöglicht bei Verwendung einer unterbrechungsfreien Stromversorgung (USV) die Weiterfunktion der Kameras auch bei Stromausfall.
- Intelligenz: PoE-Switches können oft den Stromverbrauch pro Port überwachen und verwalten.
Stellen Sie sich vor, Sie möchten mehrere Kameras im Außenbereich installieren. Ohne PoE müssten Sie für jede Kamera ein Stromkabel ziehen und einen wetterfesten Stromanschluss schaffen. Mit PoE verlegen Sie einfach ein einziges, geeignetes Netzwerkkabel vom Switch oder Injector im Gebäude zur Kamera. Das reduziert den Aufwand dramatisch.
Voraussetzungen und Dinge, die Sie beachten sollten
Um PoE nutzen zu können, müssen sowohl das stromliefernde Gerät (PSE) als auch das stromempfangende Gerät (PD) PoE-fähig sein und den entsprechenden Standard unterstützen (z.B. IEEE 802.3af oder 802.3at). Eine ältere Kamera ohne PoE-Unterstützung kann nicht einfach über ein PoE-Kabel mit Strom versorgt werden, selbst wenn ein PoE-Switch verwendet wird.
Ein weiterer wichtiger Punkt ist die Kabelqualität und die maximale Kabellänge. Standard-Ethernet-Spezifikationen limitieren die maximale Kabellänge auf 100 Meter (ca. 328 Fuß). Bei längeren Kabeln kommt es zu Signalverlusten, sowohl bei den Daten als auch beim Strom (Spannungsabfall). Die Qualität des Kabels, insbesondere der Aderquerschnitt, spielt eine Rolle. Ein größerer Querschnitt (niedrigerer AWG-Wert, z.B. AWG 23 statt AWG 24) reduziert den Widerstand und ermöglicht eine bessere Leistung über längere Strecken.
Zudem kann die gleichzeitige Übertragung von Strom und Daten zu einer leichten Erwärmung des Kabels führen, besonders wenn viele Leitungen in einem Bündel hohe Leistung übertragen. Dies kann theoretisch die Datenübertragung bei sehr hohen Geschwindigkeiten beeinflussen, ist aber in den meisten typischen Überwachungsszenarien mit Cat 5e/Cat 6 Kabeln und den gängigen PoE-Standards (af/at) in der Praxis selten ein Problem, solange hochwertige Kabel verwendet und die maximalen Kabellängen eingehalten werden.
Grenzen überwinden: Reichweite und Flexibilität erhöhen
Die 100-Meter-Grenze ist ein Standard für die *Datenübertragung* bei voller Geschwindigkeit. Für die Stromversorgung gelten ähnliche Einschränkungen durch den Spannungsabfall. Wenn Sie eine Kamera oder ein Gerät über eine größere Distanz installieren müssen, gibt es Lösungen:
- PoE-Extender (Repeater): Diese kleinen Geräte werden inline in das Netzwerkkabel eingefügt, um das Daten- und das PoE-Signal zu regenerieren und zu verstärken. Ein Extender kann die Reichweite um weitere 100 Meter verlängern. Durch Kaskadierung von Extendern (mehrere hintereinander) kann die Reichweite weiter erhöht werden, oft bis zu 300 Meter oder mehr, allerdings mit potenziellen Einbußen bei Geschwindigkeit oder maximal verfügbarer Leistung. Einige Extender bieten auch die Möglichkeit, das Signal auf zwei PoE-Ausgänge aufzuteilen, was praktisch ist, wenn zwei Geräte in der Nähe installiert werden sollen.
- Switches mit erweiterter Reichweite ("Extend Mode"): Manche PoE-Switches verfügen über einen speziellen Modus, der die maximale Kabellänge auf 200, 250 oder sogar bis zu 800 Meter erhöhen kann. Der Preis dafür ist in der Regel eine deutliche Reduzierung der maximalen Datenübertragungsgeschwindigkeit auf den betroffenen Ports, z.B. von 100 Mbit/s auf 10 Mbit/s. Für die meisten Überwachungskameras, selbst hochauflösende Modelle, die oft mit Bitraten von 8-15 Mbit/s arbeiten, kann eine Geschwindigkeit von 10 Mbit/s jedoch völlig ausreichend sein, während die längere Reichweite einen enormen Vorteil darstellt.
Diese Lösungen bieten Flexibilität bei der Installation, wenn die Standard-100-Meter-Grenze nicht ausreicht.
Welches Netzwerkkabel für Überwachungskameras mit PoE?
Die Auswahl des richtigen Netzwerkkabels ist entscheidend für eine zuverlässige PoE-Installation. Wie bereits erwähnt, ist für die Datenübertragung bei IP-Kameras ein Cat 5e Kabel in der Regel völlig ausreichend, da die meisten Kameras keine Gigabit-Geschwindigkeit benötigen. Cat 6 oder höher schadet nicht und bietet Reserven für zukünftige Anwendungen oder höhere Bandbreitenanforderungen, ist aber für die grundlegende Funktion mit PoE nicht zwingend erforderlich.
Wichtiger als die Kategorie ist oft die Qualität des Kabels, insbesondere der Aderquerschnitt und die Schirmung. Für PoE-Anwendungen empfiehlt sich ein Kabel mit einem Aderquerschnitt von AWG 24 oder besser (niedrigerer AWG-Wert bedeutet dickerer Draht). Dickere Adern haben einen geringeren Widerstand, was den Spannungsabfall über längere Strecken reduziert und eine höhere Leistung am Ende der Leitung ermöglicht.
Die Schirmung (z.B. F/UTP, S/FTP) kann in Umgebungen mit starken elektromagnetischen Störungen nützlich sein, um die Datenübertragung zu schützen. Für die reine PoE-Funktion ist sie weniger relevant, aber für die Gesamtperformance und Zuverlässigkeit des Systems kann eine gute Schirmung sinnvoll sein.
Anwendungsbereiche für PoE
Neben IP-Kameras wird PoE auch in vielen anderen Bereichen eingesetzt:
- VoIP-Telefone: Ermöglicht Tischtelefone, die nur einen Netzwerkanschluss benötigen.
- WLAN-Access-Points: Vereinfacht die Installation von WLAN-Hotspots an Decken oder Wänden.
- Netzwerk-Switches: Kleinere Switches können selbst über PoE mit Strom versorgt werden (PoE-Powered Devices), was das Netzwerkdesign vereinfacht.
- Smart Home und Smart Office: Stromversorgung für Sensoren, Beleuchtungssysteme, intelligente Schlösser über das Netzwerk.
- Industrielle Automatisierung: Sensoren, Controller, Kameras in Produktionsanlagen.
Die Technologie ist vielseitig und wird zunehmend zum Standard für die Vernetzung und Stromversorgung kleiner bis mittelgroßer Geräte.
Sicherheit bei IP-Kameras mit PoE
Obwohl PoE selbst eine physische Sicherheit (kein separates Stromkabel, das leicht getrennt werden kann) bieten kann, ist es unerlässlich, die Netzwerksicherheit der angeschlossenen IP-Kameras und des Netzwerks selbst zu gewährleisten. Da die Kameras über das Netzwerk erreichbar sind, müssen sie vor unbefugtem Zugriff geschützt werden.
Dazu gehört:
- Das Ändern der Standard-Benutzernamen und -Passwörter der Kameras und des Netzwerkgeräts (Switch/NVR).
- Die Verwendung sicherer Netzwerkeinstellungen (z.B. WPA2/WPA3 Verschlüsselung für WLAN, sichere Passwörter für den Netzwerkzugriff).
- Die regelmäßige Aktualisierung der Firmware von Kameras und Netzwerkgeräten.
Diese Schritte sind entscheidend, um zu verhindern, dass Dritte unbemerkt auf Ihre Kamerabilder zugreifen können, unabhängig davon, ob die Kameras über PoE oder eine separate Stromversorgung betrieben werden.
Häufig gestellte Fragen zu PoE und Kameras
Hier beantworten wir einige typische Fragen rund um das Thema PoE für Überwachungskameras:
Kann jede IP-Kamera über PoE mit Strom versorgt werden?
Nein, nur Kameras, die explizit als PoE-fähig (IEEE 802.3af, 802.3at oder 802.3bt) gekennzeichnet sind, können Strom über das Netzwerkkabel beziehen. Prüfen Sie immer die technischen Spezifikationen der Kamera.
Welches Kabel benötige ich für eine PoE-Kamera?
Ein Standard-Netzwerkkabel der Kategorie Cat 5e oder höher ist für die Datenübertragung ausreichend. Für die Stromübertragung ist die Qualität des Kabels wichtig, insbesondere ein ausreichender Aderquerschnitt (AWG 24 oder besser) für längere Strecken.
Wie weit kann ich eine PoE-Kamera vom Switch entfernen?
Die Standard-Maximallänge für Ethernet-Kabel beträgt 100 Meter. Darüber hinaus kann es zu Datenverlust und Spannungsabfall kommen. Mit PoE-Extendern oder Switches im "Extend Mode" kann die Reichweite vergrößert werden, oft auf 200-300 Meter oder mehr, manchmal aber mit reduzierter Datenrate.
Benötige ich einen speziellen Switch für PoE?

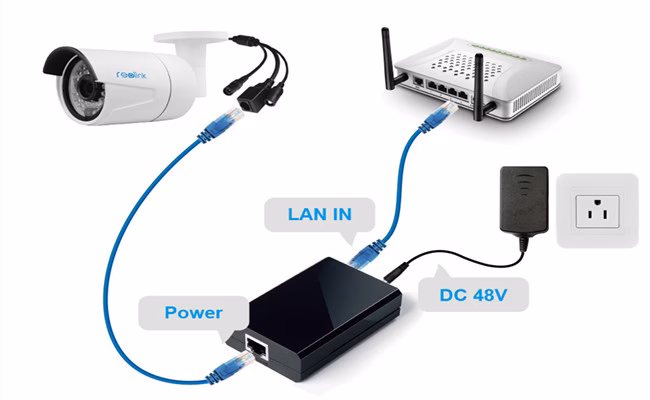

Ja, Sie benötigen entweder einen PoE-Switch (der Strom auf allen oder bestimmten Ports ausgibt) oder einen PoE-Injektor, der den Strom in ein normales Netzwerkkabel einspeist, bevor es das PoE-fähige Gerät erreicht. Ein normaler Switch ohne PoE-Funktion liefert keinen Strom.
Kann PoE meine Geräte beschädigen?
Nein, standardkonformes PoE ist sicher. PSE-Geräte (Switches/Injektoren) erkennen ein angeschlossenes PD und liefern nur dann Strom, wenn das Gerät PoE unterstützt und die benötigte Leistung kommuniziert. Ein nicht-PoE-fähiges Gerät, das an einen PoE-Port angeschlossen wird, nimmt keinen Schaden.
Fazit
Power over Ethernet ist eine ausgereifte und äußerst praktische Technologie, die die Installation von IP-Kameras und anderen Netzwerkgeräten revolutioniert hat. Durch die Kombination von Strom- und Datenübertragung in einem einzigen Kabel reduziert PoE den Aufwand, die Kosten und den Kabelsalat erheblich. Für moderne Überwachungssysteme bietet PoE eine effiziente, flexible und zuverlässige Lösung, die die Planung und Umsetzung vereinfacht und neue Möglichkeiten bei der Geräteplatzierung eröffnet. Wenn Sie ein neues IP-Kamera-System planen oder Ihr bestehendes erweitern möchten, ist PoE definitiv eine Option, die Sie in Betracht ziehen sollten.
