Gewindereparatur: Lösungen bei defekten Gewinden

Jeder, der regelmäßig mit Schrauben und Muttern arbeitet, kennt das Problem: Ein Gewinde ist beschädigt, sitzt fest oder der Schraubenkopf ist rundgedreht. Gewinde sind essenzielle Verbindungselemente und tragen oft erhebliche Lasten. Wenn sie versagen, kann das nicht nur frustrierend sein, sondern auch bedeuten, dass teure Bauteile ausgetauscht werden müssen. Doch in vielen Fällen ist ein beschädigtes Gewinde kein Grund zur Verzweiflung oder zum sofortigen Austausch des gesamten Teils. Mit den richtigen Methoden und Werkzeugen ist die Gewindereparatur oft einfacher und kostengünstiger als gedacht.

In diesem Artikel beleuchten wir verschiedene Szenarien, die bei Gewinden auftreten können, und stellen bewährte Lösungsansätze vor. Wir beginnen mit der Frage, ob einfache Hausmittel helfen können, stellen professionelle Systeme zur Reparatur von Innengewinden vor und geben Tipps, wie Sie mit festsitzenden Schrauben oder beschädigten Köpfen umgehen können.

Warum Gewinde versagen

Gewinde sind präzise gefertigte Strukturen. Ihre Funktion basiert auf dem exakten Ineinandergreifen von Gängen und Flanken. Durch verschiedene Einflüsse können diese Strukturen beschädigt werden:

• Verschleiß: Häufiges Ein- und Ausdrehen kann die Gewindeflanken abnutzen.
• Überlastung: Zu festes Anziehen kann das Material plastisch verformen oder sogar zum Bruch führen.
• Korrosion: Rost oder andere Ablagerungen (z.B. Kalk) können die Gewindegänge blockieren oder zerstören.
• Verschmutzung: Sand, Schmutz oder Späne im Gewinde können die Bewegung blockieren und beim Versuch, die Schraube zu lösen oder festzuziehen, Schäden verursachen.
• Fehlerhafte Montage: Schräges Ansetzen der Schraube oder Mutter kann das Gewinde beschädigen.
• Materialfehler: Selten, aber möglich, ist ein Defekt im Material selbst.

Je nach Art und Schwere der Beschädigung sind unterschiedliche Reparaturmethoden erforderlich.

Hausmittel: Eine (meist) schlechte Idee

Die Versuchung ist groß, bei einem Problem mit einem Gewinde zu einfachen Hausmitteln zu greifen. Doch bei Gewinden kommt es auf Präzision und Belastbarkeit an. Eine Reparatur mit ungeeigneten Materialien oder Werkzeugen, die nicht speziell für diesen Zweck entwickelt wurden, kann das Problem oft verschlimmern oder die Belastbarkeit des Gewindes unvorhersehbar mindern. Stellen Sie sich vor, ein sicherheitsrelevantes Gewinde versagt, weil es mit einer unprofessionellen Methode repariert wurde. Deswegen raten wir, wie auch in der uns vorliegenden Information, grundsätzlich davon ab, Material oder Werkzeug zur Reparatur von Innengewinden zu benutzen, das nicht dafür vorgesehen ist. Glücklicherweise gibt es bewährte und relativ einfache professionelle Lösungen.

Professionelle Innengewindereparatur mit BaerCoil®

Eine der etabliertesten und zuverlässigsten Methoden zur Reparatur und Verstärkung von Innengewinden ist die Verwendung von Drahtgewindeeinsätzen, wie sie beispielsweise unter dem Namen BaerCoil® angeboten werden. Diese Einsätze sind speziell dafür konzipiert, beschädigte Gewinde schnell und dauerhaft wiederherzustellen.

Was sind BaerCoil® Drahtgewindeeinsätze?

BaerCoil® Gewindeeinsätze bestehen aus hochwertigem Draht, der in einem speziellen Kaltverformungsverfahren zu einem rautenförmigen Querschnitt geformt wird. Dieser Prozess verleiht dem Material höchste Stabilität und sorgt gleichzeitig für einen geringen Platzbedarf im Vergleich zu massiven Gewindeeinsätzen. Sie werden in ein speziell vorbereitetes (größeres) Loch im Bauteil eingesetzt und bilden dort ein neues, originales Gewinde der ursprünglichen Größe.

Varianten und Materialien von BaerCoil®

Um den unterschiedlichen Anforderungen gerecht zu werden, gibt es BaerCoil® Drahtgewindeeinsätze in verschiedenen Ausführungen:

• Frei durchlaufend (Standard Typ): Dies ist die gängigste Variante. Sie stellt ein exaktes Innengewinde der Nennweite her, das den Toleranzen der ursprünglichen Schraube entspricht.
• Screw Grip (Schraubensichernd): Diese Einsätze verfügen über eine oder mehrere polygon geformte Windungen. Beim Eindrehen der Schraube wirken diese Windungen klemmend auf die Flanken der Schraube. Das Ergebnis ist eine Schraubensicherung, die auch bei starken Erschütterungen und Vibrationen eine hohe Festigkeit aufweist. Beachten Sie, dass für diesen Typ Schrauben mit einer ausreichenden Festigkeitsklasse verwendet werden müssen.
• NoTang (Ohne Mitnehmerzapfen): Bei der Standardausführung (frei durchlaufend und Screw Grip) haben die Einsätze einen kleinen Mitnehmerzapfen am Ende, der für das Eindrehen benötigt wird und nach der Montage abgebrochen werden muss. Der NoTang-Typ kommt ohne diesen Zapfen aus, was einen Arbeitsschritt (das Abbrechen des Zapfens) einspart und besonders bei Sacklöchern vorteilhaft sein kann.

Auch bei den Materialien gibt es Auswahl, um den Einsatzbereich anzupassen:

• Edelstahl V2A: Der Standard für die meisten Anwendungen, bietet gute Korrosionsbeständigkeit.
• Edelstahl V4A: Bietet eine verbesserte Korrosionsbeständigkeit, besonders geeignet für aggressive Umgebungen (z.B. Salzwasser, bestimmte Chemikalien).
• Inconel X750: Ein Material für Anwendungen mit sehr hohen thermischen Anforderungen, widerstandsfähig gegen hohe Temperaturen.
• Bronze: Nicht magnetisch und bietet eine ausgezeichnete elektrische Leitfähigkeit, nützlich in speziellen elektrischen oder elektronischen Anwendungen.

Werkzeuge für die BaerCoil® Montage

Die professionelle Reparatur mit BaerCoil® erfordert spezifische Werkzeuge. Diese sind in der Regel im Set mit den Einsätzen erhältlich, können aber auch einzeln erworben werden. Sie benötigen:

• Spiralbohrer: Zum Ausbohren des beschädigten Gewindes. Die Größe des Bohrers ist genau auf den zu verwendenden Gewindeeinsatz abgestimmt.
• Gewindebohrer (BaerCoil® System): Ein spezieller Gewindebohrer, der das Aufnahme-Gewinde für den Drahtgewindeeinsatz schneidet. Dieses Aufnahme-Gewinde ist größer als das ursprüngliche Gewinde.
• Kegelsenker (optional): Wenn das Kernloch angesenkt werden soll, um den Beginn des Gewindes zu erleichtern und Grate zu entfernen.
• Einbauwerkzeug: Zum Eindrehen des Drahtgewindeeinsatzes in das vorbereitete Loch. Es gibt Werkzeuge für die Handmontage und spezielle Maschineneinbauwerkzeuge für stationäre Bohrmaschinen oder Gewindeschneidmaschinen.
• Zapfenbrecher: (Nur für Typen mit Mitnehmerzapfen). Ein Werkzeug, um den Mitnehmerzapfen am Ende des eingesetzten Drahtgewindeeinsatzes abzubrechen.

Diese Werkzeuge sind entscheidend für eine korrekte und belastbare Reparatur. Praktische Sets, die Einsätze und Werkzeuge enthalten, ersparen das mühsame Zusammensuchen der Einzelteile.

Der Reparaturprozess mit BaerCoil®

Die Reparatur eines Innengewindes mit BaerCoil® folgt einem klaren, einfachen Ablauf:

1. Ausbohren: Das beschädigte Gewinde wird mit dem passenden Spiralbohrer (aus dem BaerCoil® System) aufgebohrt.
2. Gewindeschneiden: Mit dem speziellen BaerCoil® System-Gewindebohrer wird ein neues, größeres Gewinde in das aufgebohrte Loch geschnitten. Dieses Gewinde dient als Aufnahme für den Drahtgewindeeinsatz.
3. Einsetzen: Der Drahtgewindeeinsatz wird mithilfe des Einbauwerkzeugs in das neu geschnittene Aufnahme-Gewinde eingeschraubt. Dabei wird er leicht vorgespannt und passt sich perfekt an die Gewindeflanken an.
4. Zapfen abbrechen: (Wenn ein Einsatz mit Mitnehmerzapfen verwendet wurde). Der kleine Mitnehmerzapfen, der zum Eindrehen diente, wird mit dem Zapfenbrecher abgeschlagen. Bei Sacklöchern muss darauf geachtet werden, dass der Zapfen nicht im Loch verbleibt. Bei NoTang-Einsätzen entfällt dieser Schritt.

Nach diesen Schritten steht Ihnen wieder ein voll belastbares Innengewinde in der ursprünglichen Größe zur Verfügung.

Was tun bei festsitzenden Gewinden?

Manchmal ist das Gewinde nicht unbedingt defekt, sondern einfach nur festsitzend. Jeder, der öfter mal schraubt, kennt das Problem, dass das Gewinde klemmt und sich nicht lösen lässt. Oft sind Kalk oder Rost die Übeltäter, die sich in den Gewindegängen abgelagert haben. Eine vorbeugende Pflege mit Produkten wie Ballistol kann solchen Problemen im Vorfeld entgegenwirken. Wenn das Kind jedoch schon in den Brunnen gefallen und das Gewinde verrostet oder verkalkt ist, gibt es verschiedene Ansätze:

• Rostlöser: Bei Rost ist ein Rostlöser das Mittel der Wahl. Sprühen Sie den Rostlöser großzügig auf das Gewinde und lassen Sie ihn eine Weile einwirken. Legen Sie ein Tuch unter, um Tropfen aufzufangen. Versuchen Sie dann vorsichtig, das Gewinde mit einer Rohrzange oder einem geeigneten Schlüssel zu bewegen.
• Essig: Eine Alternative zu kommerziellen Rostlösern kann das Einlegen des Bauteils in Essig sein, sofern dies möglich ist. Essigsäure hilft, Rost zu lösen.
• Kalklösungsmittel: Bei einem verkalkten Gewinde sollten Sie anstelle eines Rostlösers ein Kalklösungsmittel verwenden, das speziell für die Lösung von Kalkablagerungen entwickelt wurde.

Ein ganz wichtiger Hinweis: Versuchen Sie nicht, das Gewinde durch Rütteln, Verbiegen oder übermäßige Gewalt zu lösen oder aufzuschrauben. Dies kann leicht dazu führen, dass die Schraube abbricht oder das Gewinde irreparabel beschädigt wird. Nachdem Sie den Rost- oder Kalklöser angewendet und das Gewinde gelöst haben, raten wir zu einer zusätzlichen Reinigung, eventuell mit Druckluft, um Rückstände vollständig zu entfernen.

Gewinde kaputt – Was nun?

Wenn das Gewinde physisch beschädigt ist und eine einfache Reinigung nicht ausreicht, stehen Sie vor der Frage der Reparatur oder des Austauschs. Wenn das Bauteil wertvoll ist oder der Austausch aufwendig, ist die Reparatur oft die beste Option.

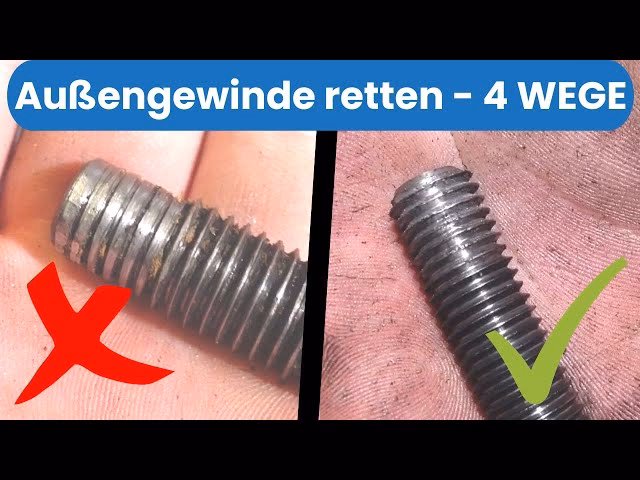

Das Gewinde nachformen

Bei kleineren Beschädigungen, Verformungen oder eingedrückten Gewindegängen kann versucht werden, das Gewinde nachzuformen. Hierfür benötigt man:

• Schneideisen: Für Außengewinde (Schraubenbolzen). Das Schneideisen wird über das beschädigte Gewinde geführt und schneidet die Flanken neu.
• Gewindebohrer: Für Innengewinde (Muttern oder Bohrungen). Der Gewindebohrer wird vorsichtig in das beschädigte Gewinde eingedreht und formt die Gänge nach.

Das Nachformen erfordert Sorgfalt und das richtige Werkzeug in der passenden Größe. Es kann kleinere Unebenheiten und Verformungen beheben, stellt aber nicht immer die volle Belastbarkeit eines stark beschädigten Gewindes wieder her. Eine Anleitung zum Gewindeschneiden (was beim Nachformen im Grunde passiert) kann hilfreich sein.

Die Gewindefeile

Eine weitere Möglichkeit, insbesondere bei Außengewinden, ist die Verwendung einer Gewindefeile. Diese Feilen haben spezielle Profile, die den Gewindegängen entsprechen. Man kann versuchen, beschädigte Flanken vorsichtig nachzufeilen. Hier ist äußerste Vorsicht geboten, da dabei Material abgetragen wird. Dies kann unter Umständen die Festigkeit der Verbindung beeinträchtigen. Mit etwas Übung und wenn keine teuren Spezialwerkzeuge zur Hand sind, kann man es auch mit einer einfachen Dreikantfeile versuchen, indem man vorsichtig in den Gewindegängen arbeitet.

Erwärmen

Manchmal kann das Erwärmen der Schraube oder Mutter helfen, Spannungen zu lösen oder festsitzende Verbindungen zu lockern. Ein Föhn oder eine Heißluftpistole können hierfür verwendet werden. Seien Sie vorsichtig, dass Sie das Material nicht überhitzen oder umliegende Bauteile beschädigen.

Die letzte Lösung: Zerstörung und Ausbau

Wenn alle Reparaturversuche fehlschlagen oder das Gewinde so stark beschädigt ist, dass eine Reparatur nicht mehr sinnvoll oder sicher ist, bleibt oft nur noch der zerstörende Ausbau des Verbindungselements.

• Mutter sprengen oder aufsägen: Eine festsitzende oder beschädigte Mutter kann mit einem Hammer und Meißel gesprengt werden. Alternativ kann sie mit einer Säge oder einer Flex (Winkelschleifer) aufgesägt werden.
• Schraube mit Ausdreher entfernen: Eine festsitzende oder abgebrochene Schraube kann oft mit einem Schraubenausdreher entfernt werden.

Schraubenausdreher bei rundgedrehten Köpfen

Ein besonders ärgerliches Problem ist, wenn der Schraubenkopf vollständig ausgefranst ist und das Profil (Kreuzschlitz, Torx, Inbus etc.) kaum noch erkennbar ist. Hier greift kein Schraubendreher oder Bit mehr. In solchen Fällen sind sogenannte Schraubenausdreher die Rettung.

Schraubenausdreher sind spezielle Werkzeuge, die meist als Sets in verschiedenen Größen erhältlich sind. Sie funktionieren wie Bits in der Bohrmaschine. Zuerst bohrt man mit einem kleinen Bohrer (oft Teil des Sets, die Größe ist entscheidend – etwas schmaler als das Gewinde der zu entfernenden Schraube) mittig in den ausgefransten Schraubenkopf. Anschließend wird der passende Schraubenausdreher (oft ein Linksdrall-Werkzeug) in die Bohrmaschine oder ein Windeisen gespannt und mit geringem Druck linksherum in das vorgebohrte Loch eingedreht.

Der Schraubenausdreher hat ein konisches, oft gegenläufiges Gewinde, das sich in das Material des Schraubenkopfes gräbt. Sobald er genügend Halt gefunden hat, beginnt er, die Schraube beim Weiterdrehen (linksherum) aus dem Gewinde zu drehen. Diese Methode ist sehr effektiv, um Schrauben mit beschädigten oder rundgedrehten Köpfen zu entfernen.

Wichtiger Hinweis

Bitte bedenken Sie bei der Reparatur von Gewinden, dass es sich hierbei um Empfehlungen handelt. Jedes Bauteil und jede Situation ist anders. Unsachgemäße Reparaturversuche können Ihre Konstruktion weiter beschädigen. Ob die vorgestellten Lösungsansätze in Ihrem spezifischen Fall in Frage kommen und sicher sind, müssen Sie selbst prüfen. Wir können leider nicht garantieren, dass Ihr Gewinde durch unsere Vorschläge zu retten ist oder die volle ursprüngliche Belastbarkeit wiedererlangt.

Vergleichstabelle: Probleme und Lösungsansätze bei Gewinden

Häufig gestellte Fragen (FAQs)

F: Kann ich mein Gewinde mit einfachen Hausmitteln reparieren?
A: Für präzise und belastbare Gewinde, wie sie in vielen technischen Anwendungen vorkommen, raten wir von einfachen Hausmitteln ab. Sie können das Problem oft nicht dauerhaft lösen und im schlimmsten Fall die Belastbarkeit des Gewindes unvorhersehbar mindern. Professionelle Lösungen wie BaerCoil® sind hier die sicherere Wahl.

F: Was ist der Vorteil von BaerCoil® gegenüber anderen Reparaturmethoden?
A: BaerCoil® stellt ein neues Innengewinde der ursprünglichen Größe her, das oft sogar belastbarer ist als das Originalgewinde. Es ist eine dauerhafte Reparatur, die das Bauteil rettet und eine hochpräzise Verbindung ermöglicht.

F: Welche Werkzeuge brauche ich unbedingt für die Reparatur mit BaerCoil®?
A: Sie benötigen einen speziellen Spiralbohrer, einen speziellen Gewindebohrer (beide aus dem BaerCoil® System), ein Einbauwerkzeug für den Drahtgewindeeinsatz und ggf. einen Zapfenbrecher (wenn der Einsatz einen Mitnehmerzapfen hat). Diese Werkzeuge sind oft in praktischen Sets erhältlich.

F: Meine Schraube sitzt fest und lässt sich nicht bewegen. Was kann ich tun?
A: Oft sind Rost oder Kalk die Ursache. Versuchen Sie, das Gewinde mit einem Rostlöser oder Kalklösungsmittel zu behandeln und lassen Sie es einwirken. Versuchen Sie dann vorsichtig, die Schraube zu lösen. Vermeiden Sie ruckartige Bewegungen oder zu viel Gewalt, um ein Abbrechen zu verhindern.

F: Wie benutze ich einen Schraubenausdreher bei einem rundgedrehten Schraubenkopf?
A: Zuerst bohren Sie ein kleines Loch mittig in den beschädigten Schraubenkopf. Wählen Sie einen Bohrer, der etwas schmaler ist als das Gewinde der Schraube. Setzen Sie dann den passenden Schraubenausdreher (oft ein Linksdrall-Werkzeug) in das Loch und drehen Sie ihn linksherum ein. Der Ausdreher frisst sich in das Material und dreht die Schraube mit etwas Druck heraus.

F: Kann ich jedes beschädigte Gewinde reparieren?
A: Viele beschädigte Gewinde lassen sich erfolgreich reparieren, insbesondere Innengewinde mit Systemen wie BaerCoil® oder festsitzende Gewinde durch Lösen von Ablagerungen. Bei sehr schweren Beschädigungen, Materialermüdung oder wenn das Bauteil selbst stark geschwächt ist, kann ein Austausch jedoch die sicherere Option sein. Die Eignung der Reparatur muss immer im Einzelfall geprüft werden.

Die Reparatur von Gewinden ist in vielen Fällen möglich und eine sinnvolle Alternative zum teuren Austausch von Bauteilen. Ob es sich um die professionelle Wiederherstellung eines Innengewindes mit Systemen wie BaerCoil® handelt, das Lösen einer festsitzenden Schraube oder das Entfernen eines Elements mit beschädigtem Gewinde oder rundgedrehtem Kopf mithilfe eines Schraubenausdrehers – für viele Probleme gibt es eine Lösung. Wichtig ist die korrekte Diagnose des Problems und die Wahl der passenden Methode und Werkzeuge, immer unter Berücksichtigung der Anforderungen an die spätere Verbindung.
