Wenn es um professionelle Videoproduktion oder hochwertige Überwachungssysteme geht, stößt man unweigerlich auf den Begriff SDI-Ausgang. Doch was verbirgt sich dahinter und warum ist dieser Anschluss in bestimmten Szenarien dem weit verbreiteten HDMI vorzuziehen? Dieser Artikel beleuchtet die Eigenschaften, Vorteile und Einsatzgebiete von SDI und hilft Ihnen zu verstehen, wann SDI die richtige Wahl für Ihre Kameraverbindungen ist.
Der Serial Digital Interface (SDI) ist ein digitaler Videoanschluss, der hauptsächlich im professionellen Rundfunk und in der Videoproduktion eingesetzt wird. Er unterscheidet sich in vielerlei Hinsicht von Consumer-Standards wie HDMI und bietet spezifische Vorteile, die ihn für anspruchsvolle Anwendungen prädestinieren. Kameras mit einem SDI-Ausgang können hochwertige, unkomprimierte oder nur leicht komprimierte Videodaten über Koaxialkabel übertragen.
Was ist SDI und wie funktioniert es?
SDI ist ein digitaler Schnittstellenstandard, der die Übertragung von unkomprimierten oder komprimierten Videodaten sowie eingebettetem Audio und Zusatzdaten über ein einziges Kabel ermöglicht. Im Gegensatz zu analogen Signalen, die anfällig für Qualitätsverlust über Distanz sind, liefert SDI ein robustes digitales Signal. Die Datenübertragung erfolgt seriell, das heißt Bit für Bit nacheinander, was eine hohe Datenrate über Koaxialkabel erlaubt.
Das Format der seriellen Daten ist in SD- und ED-Anwendungen 10 Bit breit, während es in HD-Anwendungen 20 Bit breit ist, aufgeteilt in zwei parallele 10-Bit-Datenströme (bekannt als Y und C). In SD ist die Anordnung Cb Y Cr Y', in HD Y Y' Y Y' Y Y' Y Y' C Cb Cr Cb Cr Cb Cr Cb Cr. Für alle seriellen digitalen Schnittstellen (außer veralteten Composite-Kodierungen) ist die native Farbkodierung das 4:2:2 YCbCr-Format. Der Luminanzkanal (Y) wird mit voller Bandbreite kodiert, während die beiden Chrominanzkanäle (Cb und Cr) horizontal untersampelt und mit halber Bandbreite kodiert werden. Die Y-, Cr- und Cb-Samples liegen zeitgleich vor, während das Y'-Sample zur Hälfte der Zeit zwischen zwei benachbarten Y-Samples erfasst wird. Diese Struktur ermöglicht eine effiziente Übertragung qualitativ hochwertiger Farbinformationen.
Video-Payload (sowie Zusatzdaten-Payload) darf jedes 10-Bit-Wort im Bereich von 4 bis 1019 verwenden. Die Werte 0–3 und 1020–1023 sind reserviert und dürfen nicht im Payload erscheinen. Diese reservierten Wörter dienen zwei Zwecken: Sie werden sowohl für Synchronisationspakete als auch für Header von Zusatzdaten verwendet.
Synchronisationspakete und Zusatzdaten
Ein Synchronisationspaket (häufig als Timing Reference Signal oder TRS bezeichnet) tritt unmittelbar vor dem ersten aktiven Sample jeder Zeile und unmittelbar nach dem letzten aktiven Sample (und vor dem Beginn des horizontalen Austastbereichs) auf. Ein Synchronisationspaket besteht aus vier 10-Bit-Wörtern. Die ersten drei Wörter sind immer gleich: 0x3FF, 0, 0. Das vierte Wort enthält 3 Flag-Bits zusammen mit einem Fehlerkorrekturcode. Daraus ergeben sich 8 mögliche Synchronisationspakete.
In den HD-SDI- und Dual-Link-Schnittstellen müssen Synchronisationspakete gleichzeitig in den Y- und C-Datenströmen auftreten. In SD-SDI und Enhanced Definition-Schnittstellen gibt es nur einen Datenstrom und somit nur ein Synchronisationspaket gleichzeitig. Abgesehen von der Anzahl der Pakete ist ihr Format in allen Versionen der seriellen digitalen Schnittstelle gleich.
Die Flag-Bits im vierten Wort (bekannt als XYZ-Wort) sind H, F und V. Das H-Bit zeigt den Beginn des horizontalen Austastbereichs an. Synchronisationsbits unmittelbar vor dem horizontalen Austastbereich müssen H auf eins gesetzt haben (End of Active Video, EAV). Pakete unmittelbar vor Beginn des aktiven Videos haben H auf 0 gesetzt (Start of Active Video, SAV). Das V-Bit wird verwendet, um den Beginn des vertikalen Austastbereichs anzuzeigen. Ein EAV-Paket mit V=1 zeigt an, dass die folgende Zeile Teil des vertikalen Intervalls ist. Ein EAV-Paket mit V=0 zeigt an, dass die folgende Zeile Teil des aktiven Bildes ist. Das F-Bit wird in Interlaced- und Segmented-Frame-Formaten verwendet, um anzuzeigen, ob die Zeile aus dem ersten oder zweiten Feld (oder Segment) stammt. Bei progressiven Scan-Formaten ist das F-Bit immer auf Null gesetzt.
Zusätzlich, insbesondere bei HD-SDI, gibt es Prüfwörter zur Erhöhung der Robustheit. Die vier Samples unmittelbar nach den EAV-Paketen (aber nicht den SAV-Paketen) enthalten ein Cyclic Redundancy Check (CRC)-Feld und einen Zeilenzähler. Das CRC-Feld liefert einen CRC der vorhergehenden Zeile und kann zur Erkennung von Bitfehlern verwendet werden. Der Zeilenzähler zeigt die Nummer der aktuellen Zeile an. Bei SD-Schnittstellen kann optional ein spezielles Zusatzdatenpaket, das EDH-Paket, verwendet werden, um eine CRC-Prüfung der Daten bereitzustellen.
Wie SMPTE 259M unterstützt SMPTE 292M den Standard SMPTE 291M für Zusatzdaten. Zusatzdaten dienen als standardisierter Transport für nicht-video-bezogene Nutzdaten innerhalb eines seriellen Digitalsignals. Sie werden für Dinge wie eingebettetes Audio, Untertitel, Timecode und andere Metadaten verwendet. Zusatzdaten werden durch ein 3-Wort-Paket angezeigt, das aus 0, 3FF, 3FF besteht (das Gegenteil des Synchronisationspaket-Headers), gefolgt von einem Zwei-Wort-Identifikationscode, einem Datenzählerwort (das 0–255 Wörter Payload anzeigt), dem eigentlichen Payload und einer Ein-Wort-Prüfsumme. Die für Video-Payload verbotenen Codes sind auch für Zusatzdaten-Payload verboten.
Spezifische Anwendungen von Zusatzdaten umfassen eingebettetes Audio, EDH, VPID und SDTI.
Eingebettetes Audio
Sowohl die HD- als auch die SD-Schnittstellen bieten Platz für 16 Kanäle eingebetteten Audios. Die beiden Schnittstellen verwenden unterschiedliche Audio-Kapselungsmethoden – SD verwendet den Standard SMPTE 272M, während HD den Standard SMPTE 299M verwendet. In beiden Fällen kann ein SDI-Signal bis zu sechzehn eingebettete 48 kHz, 24-Bit-Audiokanäle (8 Paare) zusammen mit dem Video enthalten. Typischerweise wird 48 kHz, 24-Bit (20-Bit in SD, aber auf 24 Bit erweiterbar) PCM-Audio gespeichert, auf eine Weise, die direkt mit der digitalen Audioschnittstelle AES3 kompatibel ist. Diese werden in den (horizontalen) Austastperioden platziert, wenn das SDI-Signal keine nützlichen Videoinformationen überträgt, da der Empfänger seine eigenen Austastsignale aus dem TRS generiert. Bei Dual-Link-Anwendungen stehen 32 Audiokanäle zur Verfügung, da jeder Link 16 Kanäle übertragen kann. SMPTE ST 299-2:2010 erweitert die 3G-SDI-Schnittstelle, um 32 Audiokanäle (16 Paare) über einen einzigen Link übertragen zu können.
Farbdarstellung und Leersignale
Im Serial Digital Interface sind verschiedene Farbkodierungen möglich. Der Standardfall (und häufigste Fall) sind 10-Bit linear gesampelte Videodaten, kodiert als 4:2:2 YCbCr. YCbCr ist eine digitale Darstellung des YPbPr-Farbraums. Die Samples des Videos werden wie oben beschrieben gespeichert. Datenwörter entsprechen den Signalpegeln der jeweiligen Videokomponenten wie folgt: Der Luma-Kanal (Y) ist so definiert, dass ein Signalpegel von 0 mV dem Codewort 64 (40 hex) zugewiesen wird und 700 Millivolt (voller Bereich) dem Codewort 940 (3AC hex) zugewiesen wird.
Für die Chroma-Kanäle wird 0 mV dem Codewort 512 (200 hex) zugewiesen, -350 mV dem Codewort 64 (40 hex) und +350 mV dem Codewort 960 (3C0 hex). Die Skalierung der Luma- und Chroma-Kanäle ist nicht identisch. Das Minimum und Maximum dieser Bereiche stellen die bevorzugten Signalbegrenzungen dar, obwohl der Video-Payload außerhalb dieser Bereiche liegen kann (vorausgesetzt, die reservierten Codewörter 0–3 und 1020–1023 werden niemals für Video-Payload verwendet). Darüber hinaus kann das entsprechende analoge Signal Ausschläge weiter außerhalb dieses Bereichs aufweisen.
Da YPbPr (und YCbCr) beide vom RGB-Farbraum abgeleitet sind, ist eine Konvertierung erforderlich. Es gibt drei Kolorimetrien, die typischerweise mit digitalem Video verwendet werden: SD- und ED-Anwendungen verwenden typischerweise eine Kolorimetrie-Matrix gemäß ITU-R Rec. 601. Die meisten HD-, Dual-Link- und 3 Gbit/s-Anwendungen verwenden eine andere Matrix gemäß ITU-R Rec. 709. Die 1035-Zeilen-MUSE-HD-Standards gemäß SMPTE 260M (hauptsächlich in Japan verwendet und inzwischen weitgehend veraltet) verwendeten eine Kolorimetrie-Matrix gemäß SMPTE 240M.
Die Dual-Link- und 3 Gbit/s-Schnittstellen unterstützen zusätzlich andere Farbkodierungen neben 4:2:2 YCbCr, nämlich: 4:2:2 und 4:4:4 YCbCr, mit einem optionalen Alpha- oder Datenkanal; 4:4:4 RGB, ebenfalls mit einem optionalen Alpha- oder Datenkanal; 4:2:2 YCbCr, 4:4:4 YCbCr und 4:4:4 RGB, mit 12 Bits Farbinformation pro Sample, anstelle von 10. Bei RGB-Kodierung werden die drei Primärfarben auf dieselbe Weise wie der Y-Kanal kodiert; ein Wert von 64 (40 hex) entspricht 0 mV und 940 (3AC hex) entspricht 700 mV. 12-Bit-Anwendungen werden ähnlich wie ihre 10-Bit-Pendants skaliert; die zusätzlichen zwei Bits gelten als LSBs.
Für Teile der vertikalen und horizontalen Austastbereiche, die nicht für Zusatzdaten verwendet werden, wird empfohlen, den Luma-Samples das Codewort 64 (40 hex) und den Chroma-Samples 512 (200 hex) zuzuweisen; beides entspricht 0 mV. Es ist zulässig, analoge vertikale Intervallinformationen (wie vertikalen Intervall-Timecode oder vertikale Intervall-Testsignale) zu kodieren, ohne die Schnittstelle zu unterbrechen, aber solche Verwendungen sind nicht standardmäßig (und Zusatzdaten sind das bevorzugte Mittel zur Übertragung von Metadaten).
HDMI vs. SDI: Wie wählt man den richtigen Anschluss?
Letztendlich gibt es hier keine richtige oder falsche Antwort. Je nach Situation gibt es viele Gründe, sich für den einen oder anderen Anschluss zu entscheiden. Neben der Frage, ob Ihr Gerät mit HDMI, SDI oder beidem kompatibel ist, sollten Sie sich diese Fragen stellen, um Ihre Entscheidung zu treffen:
Wie lang ist Ihre Verbindung?
Wenn Sie Kabel über lange Distanzen verlegen müssen (über 15 Meter für 1080p-Auflösung und über 7,5 Meter für 4K), ist SDI die bessere Option. Die Videoqualität von HDMI kann bereits bei Längen von nur 15 Metern abnehmen. Wenn eine längere HDMI-Verbindung Ihre einzige Option ist, benötigen Sie einen Repeater oder einen Ethernet-Konverter.
Wie physisch sicher muss die Verbindung sein?
Die BNC-Stecker an SDI-Kabeln rasten am Port ein. Vergleichen Sie dies mit HDMI-Steckern, denen im Allgemeinen ein Verriegelungsmechanismus fehlt und die daher recht leicht aus dem Port gezogen werden können. Dies kann zu großen Problemen führen, wenn Ihre Kamera mobil ist. SDI-Kabel werden für professionelle Produktionen bevorzugt, bei denen ein loses Kabel katastrophale Ausfälle bedeuten kann. Während ein verriegeltes SDI-Kabel unwahrscheinlich ist, sich zu lösen, birgt dies eine neue Gefahr: das Potenzial, teure Produktionsgeräte umzuwerfen, wenn diese nicht ordnungsgemäß gesichert sind. Sichern Sie alle Ihre Kabel mit Gaffer Tape, um dies zu vermeiden.
Wenn Sie nur einen stationären Fernseher oder Monitor an ein anderes stationäres Videogerät in der Nähe anschließen möchten, ist HDMI die beste Wahl.
Benötigen Sie HDCP?
High-bandwidth Digital Content Protection (HDCP) ist eine Form des digitalen Kopierschutzes, der entwickelt wurde, um das Kopieren digitaler Audio- und Videoinhalte während der Übertragung über Verbindungen zu verhindern. Er soll verhindern, dass HDCP-verschlüsselte Inhalte auf nicht autorisierten Geräten oder Geräten, die zum Kopieren von HDCP-Inhalten modifiziert wurden, abgespielt werden. Wenn HDCP-Unterstützung für Sie unerlässlich ist, sollten Sie HDMI verwenden. SDI unterstützt es nicht.
Müssen Sie das Signal aufteilen?
Wenn Sie Ihr Videosignal aufteilen müssen, um es an mehrere Ziele zu senden (z. B. eine einzelne Kamera, die an drei Fernseher oder Monitore ausgibt), sollten Sie SDI in Betracht ziehen. Obwohl HDMI-Splitter erhältlich sind, wurde der HDMI-Ausgang nicht für die Aufteilung konzipiert. Dies kann die Bildqualität beeinträchtigen.
Hier ist eine vergleichende Tabelle der wichtigsten Unterschiede:
| Merkmal | SDI | HDMI |
|---|---|---|
| Kabellänge (1080p) | Sehr lang (oft über 100m möglich mit geeigneten Kabeln) | Begrenzt (Qualität nimmt ab ca. 15m) |
| Stecker-Sicherheit | BNC-Stecker (verriegelnd) | Standard-Stecker (nicht verriegelnd) |
| Kopierschutz (HDCP) | Nein | Ja |
| Signal aufteilen | Einfach und robust | Möglich, kann Qualität beeinträchtigen |
| Kabeltyp | Koaxial (z.B. RG59) | HDMI-Kabel |
| Einsatzbereich | Professionelle Produktion, Überwachung | Consumer-Elektronik, kurze Distanzen |
SDI in der Videoüberwachung

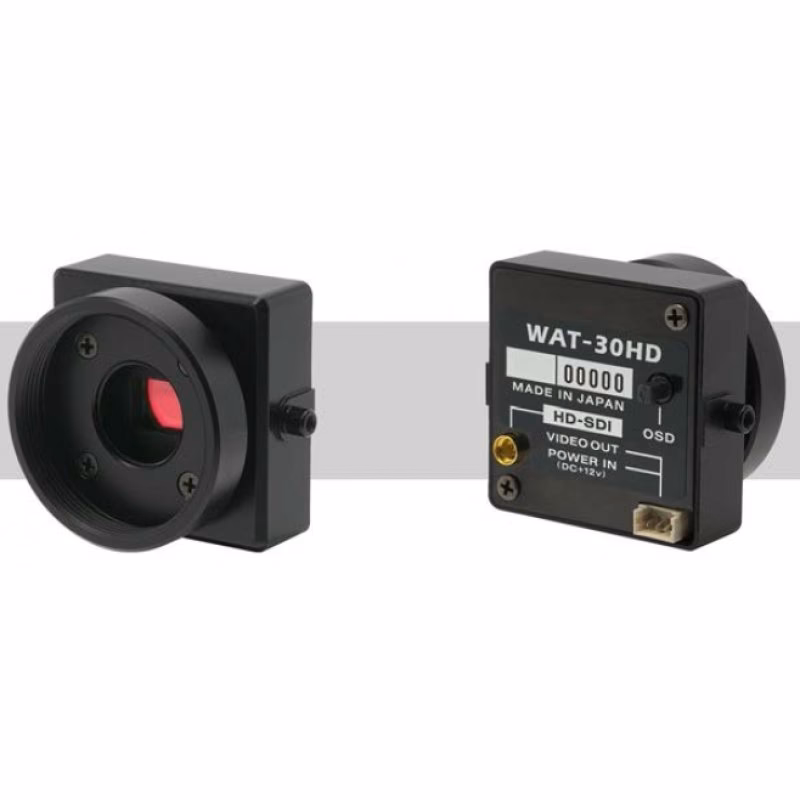

SDI findet auch breite Anwendung im Bereich der Videoüberwachung, insbesondere bei HD-SDI CCTV-Systemen. Diese Technologie ermöglicht Videoüberwachung in voller 1080p-Auflösung unter Verwendung von Standard-RG59-Koaxialkabeln. Bei der Planung eines HD-SDI-Überwachungssystems sind jedoch einige besondere Überlegungen zu beachten.
Da HD-Video mehr Bandbreite benötigt als herkömmliche Standard-Definition CCTV-Kameras, müssen Installateure RG59 oder bessere Koaxialkabel verwenden. Vorgefertigte CCTV-Kabel, die einen dünneren Querschnitt als RG59 haben, können das Videosignal nicht effektiv übertragen. Es wird auch empfohlen, ein hochwertiges Kupferkabel mit einem Reinheitsgrad von 95% oder besser zu verwenden. Die effektive Entfernung, über die ein Videosignal über RG59-Kabel übertragen werden kann, beträgt 90-120 Meter ohne die Verwendung eines HD-SDI-Transmissionsverlängerers, der das Signal um weitere 90 Meter verlängern kann.
SDI-Kameras sind oft mit professioneller Ausrüstung kompatibel, wie z.B. BlackMagic Design SDI-Karten und Konvertern. Dies ermöglicht die einfache Integration von SDI-Kameras in professionelle Workflows, wie z.B. die Videoaufnahme auf Laptops oder die Ausgabe auf Monitore.
Zum Anschluss einer SDI-Kamera an einen Fernseher oder Monitor kann ein SDI-zu-HDMI-Konverter verwendet werden. Dabei wird das SDI-Videosignal der Kamera über ein RG59 BNC-Kabel an den Konverter gesendet, dessen HDMI-Ausgang dann mit dem Fernseher oder Monitor verbunden wird. Dies ist eine gängige Methode, um SDI-Signale in Umgebungen anzuzeigen, in denen HDMI der gängige Standard ist.
Unterstützte Videoformate über SDI
Die verschiedenen Versionen der seriellen digitalen Schnittstelle unterstützen zahlreiche Videoformate:
- Die 270 Mbit/s-Schnittstelle unterstützt 525-Zeilen-Interlaced-Video bei 59,94 Hz Feldrate und 625-Zeilen-50 Hz-Interlaced-Video.
- Die 360 Mbit/s-Schnittstelle unterstützt 525i- und 625i-Widescreen. Sie kann auch 525p unterstützen, wenn 4:2:0-Sampling verwendet wird.
- Die verschiedenen 540 Mbit/s-Schnittstellen unterstützen 525p- und 625p-Formate.
- Die nominellen 1,49 Gbit/s-Schnittstellen unterstützen die meisten High-Definition-Videoformate. Dazu gehören 1080/60i, 1080/59.94i, 1080/50i, 1080/30p, 1080/29.97p, 1080/25p, 1080/24p, 1080/23.98p, 720/60p, 720/59.94p und 720/50p.
- Die 2,97 Gbit/s Dual-Link HD-Schnittstelle unterstützt 1080/60p, 1080/59.94p und 1080/50p sowie 4:4:4-Kodierung, größere Farbtiefe, RGB-Kodierung, Alpha-Kanäle und nicht standardmäßige Auflösungen.
- Eine Quad-Link-Schnittstelle von 3G-SDI unterstützt UHDTV-1-Auflösung 2160/60p.
Die Link-Nummerierung ist nur bei Multi-Link-Schnittstellen relevant. Der erste Link (der primäre Link) erhält die Link-Nummer 1, nachfolgende Links erhalten aufsteigende Nummern. Die Link-Nummer wird durch ein VPID-Paket im vertikalen Zusatzdatenbereich angezeigt. Die Datenanordnung im Dual-Link ist so konzipiert, dass der primäre Link in eine Single-Link-Schnittstelle eingespeist werden kann und immer noch nutzbares (wenn auch etwas schlechteres) Video liefert.
Häufig gestellte Fragen
- Warum ist SDI besser für lange Kabelstrecken?
SDI verwendet Koaxialkabel und eine robustere digitale Übertragungstechnik, die Signalverluste über lange Distanzen (weit über 100 Meter) minimiert, während HDMI-Signale bereits nach etwa 15 Metern an Qualität verlieren können. - Kann ich eine SDI-Kamera direkt an einen normalen Fernseher anschließen?
Normale Fernseher haben in der Regel nur HDMI-Eingänge. Sie benötigen einen SDI-zu-HDMI-Konverter, um das Signal der SDI-Kamera auf einem solchen Fernseher anzuzeigen. - Unterstützt SDI 4K-Auflösung?
Ja, neuere SDI-Standards wie 6G-SDI oder 12G-SDI sowie Quad-Link 3G-SDI können 4K-Auflösungen (bis zu 2160p) übertragen. Die hier primär beschriebenen Standards 1.49G und 2.97G (Dual-Link) unterstützen hauptsächlich HD-Formate, wobei Dual-Link 1080p bis 60fps ermöglicht. - Warum wird SDI im professionellen Bereich bevorzugt?
Aufgrund seiner Zuverlässigkeit über lange Kabelstrecken, der sicheren verriegelnden BNC-Stecker, der Fähigkeit, Signale ohne Qualitätsverlust aufzuteilen, und der Unterstützung von eingebettetem Audio und Metadaten ist SDI der Standard in professionellen Broadcast- und Produktionsumgebungen. - Ist SDI kopiergeschützt (HDCP)?
Nein, SDI unterstützt den HDCP-Kopierschutzstandard nicht. HDCP ist primär bei HDMI relevant, um die unautorisierte Vervielfältigung digitaler Inhalte zu verhindern. - Kann ich SDI-Kabel für HDMI verwenden?
Nein, SDI und HDMI verwenden unterschiedliche Kabeltypen und Stecker. SDI verwendet Koaxialkabel (oft mit BNC-Steckern), während HDMI spezielle HDMI-Kabel mit HDMI-Steckern benötigt.
Zusammenfassend lässt sich sagen, dass der SDI-Ausgang eine leistungsstarke und zuverlässige Schnittstelle ist, die für professionelle Videoanwendungen entwickelt wurde. Während HDMI für den Consumer-Bereich und kurze Distanzen oft ausreichend und praktischer ist, bietet SDI entscheidende Vorteile in Bezug auf Kabellänge, physikalische Sicherheit der Verbindung und die einfache Aufteilung des Signals. Für anspruchsvolle Produktionsumgebungen und Überwachungssysteme ist SDI oft die bevorzugte Wahl, auch wenn die Technologie und die benötigten Kabel und Konverter spezifischer sind als bei HDMI.
