Ein Stativ ist oft mehr als nur drei Beine, die den Boden berühren. Es ist ein unverzichtbares Werkzeug für Fotografen, das Stabilität für scharfe Bilder, die Möglichkeit für Langzeitbelichtungen und präzise Kompositionen bietet. Doch die wahre Magie und Flexibilität eines Stativs liegt oft in seinen Verbindungspunkten und dem Aufsatz, der als Stativkopf bekannt ist. Das Verständnis, wie diese Komponenten zusammenarbeiten und welche Optionen es gibt, ist entscheidend, um das Beste aus Ihrer Ausrüstung herauszuholen.
Die Verbindungspunkte: Basis, Kopf und Kamera
Ein Stativsystem besteht typischerweise aus den Beinen und dem Stativkopf. Dazwischen gibt es verschiedene Verbindungspunkte:
Der Basisanschluss (Base Mount)
Dieser Punkt verbindet den Stativkopf mit den Stativbeinen. Oft hat der Kopf eine breite, flache Basis, die auf dem oberen Teil des Stativs sitzt. Materialien wie Kork oder Gummi können hier verwendet werden, um die Reibung zu erhöhen und ein ungewolltes Lösen des Kopfes während des Gebrauchs zu verhindern. Die eigentliche Befestigung erfolgt meist über eine Schraube. Ein gängiger Standard für Basisanschlüsse bei Fotoausrüstung ist eine 3/8-16 UNC-Schraube (3/8 Zoll Durchmesser, 16 Gewindegänge pro Zoll) an den Stativbeinen und ein passendes Gewinde am Stativkopf.
Bei Stativen mit fest integriertem Kopf gibt es keinen separaten Basisanschluss; der obere Teil der Beine und der untere Teil des Kopfes bilden eine Einheit. In manchen Fällen, insbesondere bei Einbeinstativen (Monopods), kann die Kamera auch direkt am Basisanschluss befestigt werden, wenn kein separater Kopf benötigt wird. In diesen Fällen oder wenn ein kleinerer Stativkopf verwendet wird, erfolgt die Verbindung oft mit einer 1/4-20 UNC-Schraube anstelle der 3/8-16.
Der Kopfanschluss (Head Mount)
Dies ist der Punkt, an dem der Stativkopf und das anzubringende Gerät (meist die Kamera) verbunden werden. Die meisten Kameras verfügen über ein eingebautes 1/4-20 UNC-Innengewinde an der Unterseite. Daher nutzen die meisten Stativköpfe eine entsprechende 1/4-20 UNC-Schraube als Kopfanschluss. Bei einfacheren Stativköpfen wird die Kamera direkt über diese Schraube befestigt. Hochwertigere Modelle integrieren oft ein separates Kamerasystem, das am Kopfanschluss montiert ist.
Das Kamerasystem (Camera Mount)
Kamerasysteme dienen dazu, das Anbringen und Abnehmen von Geräten am Stativkopf schneller und einfacher zu gestalten. Viele dieser Systeme werden als „Schnellwechsel“-Systeme bezeichnet und bestehen aus zwei Teilen: einer Platte, die an der Unterseite der Kamera oder des Objektivs befestigt wird, und einem Empfänger, der am Stativkopf montiert ist und speziell für die Aufnahme der Platte konzipiert ist. Dies wird oft durch eine Nut oder Verjüngung an der Platte und einen Verriegelungsmechanismus am Empfänger erreicht, der ein schnelles Entfernen des Geräts ermöglicht.
Sind Stativgewinde genormt? Die Wichtigkeit von Standards
Ja, Stativgewinde sind de facto genormt. Diese Normung ist entscheidend für die Kompatibilität zwischen Kameras, Stativköpfen und Stativen verschiedener Hersteller. Die relevanten Standards sind in der DIN 4503-1 / ISO 1222 festgelegt.
Historische Gründe führten zur Verwendung von UNC-Grobgewinden (Unified Coarse Thread) in der Fotografie. Obwohl metrische Gewinde heute weit verbreitet sind, bieten UNC-Gewinde in diesem Anwendungsbereich eine höhere mechanische Stabilität, was bei der Befestigung wertvoller Ausrüstung von Vorteil ist.
Die beiden gängigen Größen sind:
- 1/4″ 20 Gang UNC: (6,35 mm Außendurchmesser, 5,35 mm Kernlochdurchmesser). Dieses kleinere Gewinde wird üblicherweise an Sucherkameras, Spiegelreflexkameras bis hin zu Mittelformatkameras, Schnellwechselplatten und Stativköpfen gefunden.
- 3/8″ 16 Gang UNC: (9,52 mm Außendurchmesser, 8,25 mm Kernlochdurchmesser). Dieses größere Gewinde findet sich an den meisten Mittelformat- und Großformatkameras sowie an der Verbindung zwischen Stativbeinen und Stativköpfen.
Obwohl UNC-Gewinde der Standard sind, kann man in der Praxis manchmal auch Schrauben oder Muttern für 1/4″ und 3/8″ Withworth Regelgewinde (BSW) verwenden, da Durchmesser und Steigung identisch sind. Der Flankenwinkel unterscheidet sich jedoch (60° bei UNC, 55° bei Withworth). Diese kleine Abweichung ist bei Stativgewinden oft tolerierbar, aber nicht ideal.
Das Arca-Swiss System: Ein populärer Standard für Schnellwechselplatten
Das vom Schweizer Hersteller Arca-Swiss Phototechnik AG entwickelte Schnellwechsel-System hat sich zu einem weit verbreiteten Standard in der Fotografie entwickelt, oft als Arca-Type bezeichnet. Es basiert auf ca. 38 mm breiten Montageplatten mit einer 45°-Schwalbenschwanzführung an den Seiten, die in einem speziell geformten Empfänger am Stativkopf festgeklemmt wird, meist mittels einer Schraube oder einem Hebel.
Seit den 1990er Jahren, insbesondere mit der Popularisierung des Arca-Swiss B-1 Kugelkopfes, begannen viele andere Hersteller, Platten und Empfänger im Arca-Swiss-Stil zu produzieren. Heute nutzen zahlreiche renommierte Marken dieses System.
Ein wichtiger Aspekt des Arca-Swiss Systems ist die Verhinderung des versehentlichen Verdrehens der Platte relativ zum Gerät. Für Kameras und Kameragehäuse verfügen die Platten über einen Verdrehschutz (Flansch oder Lippe). Bei Objektiven mit Stativfuß wird die Platte oft mit zwei Schrauben befestigt, um eine Rotation zu verhindern.
Diese Konstruktion bietet eine hohe Sicherheit gegen versehentliches Lösen der Kamera vom Stativ. Fast alle modernen Spiegelreflex-, Mittelformatkameras und große Objektive verfügen über spezifische Platten mit Verdrehschutz. Auch Universalplatten sind erhältlich, bieten aber wenig bis keinen Verdrehschutz.
Zusätzliche Sicherungen sind bei manchen Arca-Type Systemen implementiert. Kleine Vorsprünge (Stopps, oft in Form von Schrauben) an der Platte und entsprechende Nuten im Empfänger verhindern, dass die Platte vollständig aus dem Empfänger rutscht, selbst wenn die Klemmung leicht gelockert ist. Dies minimiert das Risiko von Schäden am Equipment.
Trotz der Ähnlichkeit zwischen Arca-Type Systemen verschiedener Hersteller kann es zu Inkompatibilitäten kommen. Unterschiede in Plattenbreite, Tiefe und Winkel der Schwalbenschwanzführung können Probleme verursachen, besonders bei Hebelklemmungen, die geringere Toleranzen aufweisen als Schraubklemmungen. Hebelklemmungen funktionieren oft nur garantiert mit Platten desselben Herstellers.
Interessanterweise hat die Arca-Type Schwalbenschwanzführung auch außerhalb der Fotografie Anwendung gefunden, z. B. im Schießsport (Precision Rifle Series) zur Befestigung von Zubehör wie Zweibeinen oder Stativen. Hier bietet sie den Vorteil einer stufenlosen Verschiebung im Vergleich zu traditionellen Montagesystemen wie der Picatinny-Schiene.
Arten von Stativköpfen: Der richtige Kopf für jeden Zweck
Die Wahl des richtigen Stativkopfes hängt stark von der Art der Fotografie ab, die Sie betreiben, und von der Ausrüstung, die Sie verwenden. Hier sind die gängigsten Typen:

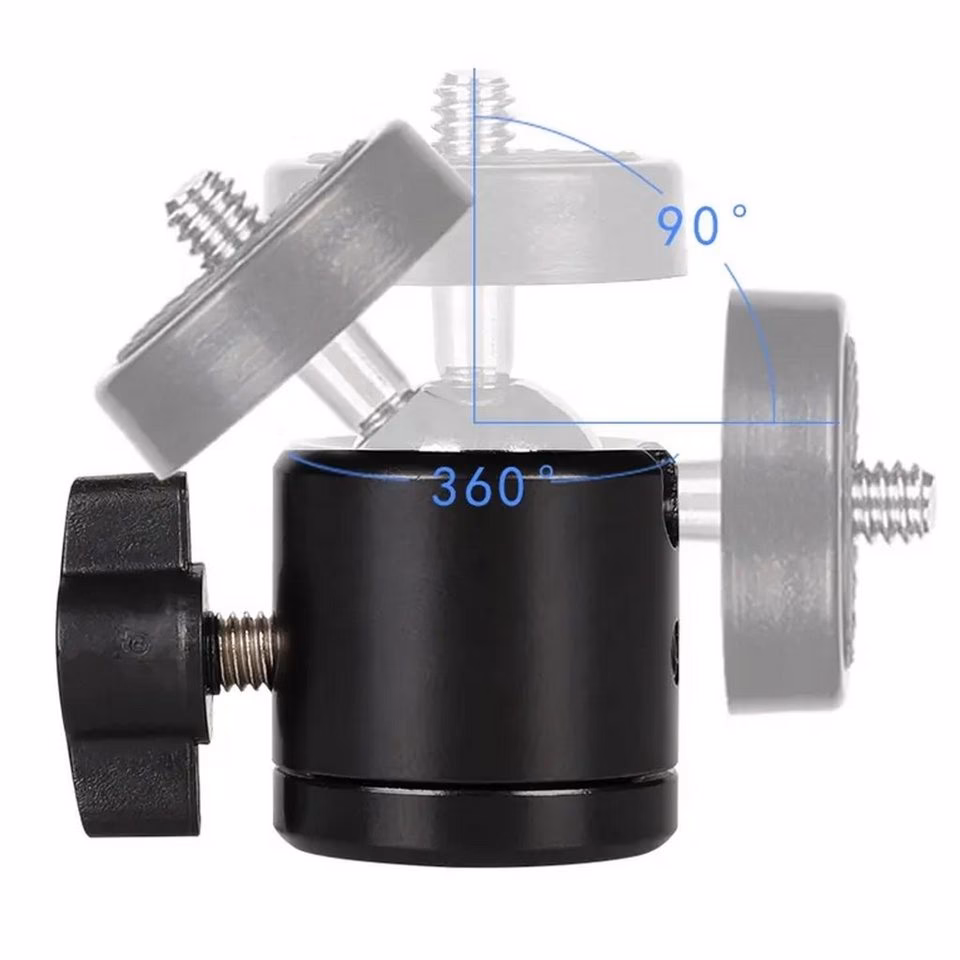

Kugelköpfe (Ball Heads)
Kugelköpfe verwenden ein Kugelgelenk zur Ausrichtung der Kamera. Die Kugel sitzt in einer Pfanne, die festgezogen werden kann, um die Kugel zu fixieren. Ein Stiel verbindet die Kugel mit dem Kopfanschluss. Sie sind oft einfacher aufgebaut als andere Köpfe, erfordern aber präzise gefertigte Teile für eine reibungslose Bewegung. Kugelköpfe bieten eine einfache Bedienung (oft nur eine oder zwei Feststellschrauben), sind aber weniger präzise bei der Ausrichtung als z. B. 3-Wege-Neiger. Hochwertige Kugelköpfe können zusätzliche Funktionen wie eine separate Panorama-Rotation und eine Friktionskontrolle (Drag Control) bieten, um die Bewegung bei gelöster Hauptklemmung zu dämpfen.
3-Wege-Neiger (Pan Heads)
Auch als Pan-and-Tilt-Köpfe bekannt, ermöglichen diese Köpfe eine unabhängige Rotation der Kamera um zwei oder drei senkrechte Achsen (horizontal, vertikal nach vorne/hinten, manchmal vertikal seitlich). Jeder Achse ist typischerweise ein eigener Feststellhebel zugeordnet. Sie verfügen oft über Skalen zur präzisen Einstellung von Winkeln und Wasserwaagen. Ihre Konstruktion ist komplexer als die von Kugelköpfen. 3-Wege-Neiger eignen sich gut für Architektur- und Produktfotografie, bei der eine präzise Ausrichtung wichtig ist. Für Panoramen sind sie weniger ideal, da die Rotationsachsen normalerweise nicht durch den Nodalpunkt des Objektivs verlaufen, was zu Parallaxenfehlern führen kann.
Getriebene Stativköpfe (Geared Heads)
Diese Köpfe basieren auf dem Prinzip der 3-Wege-Neiger, fügen aber Getriebe für jede Achse hinzu. Sie verfügen über Entriegelungen für grobe Einstellungen und anschließend präzise Getriebesteuerungen (meist Drehknöpfe) für feine Anpassungen der Komposition. Durch die Getriebemechanismen sind sie in der Regel schwerer als Kugel- oder 3-Wege-Neiger. Sie sind ideal für Studio-, Architektur- oder Landschaftsfotografie, wo höchste Präzision bei der Ausrichtung gefragt ist.
Panoramaköpfe (Panoramic Heads)
Panoramaköpfe sind speziell für die Aufnahme von Bildern konzipiert, die später zu einem Panorama zusammengestitcht werden. Ihre wichtigste Funktion ist die Möglichkeit, die Kamera um den Eintrittspupille (oft ungenau Nodalpunkt genannt) des Objektivs zu drehen, um Parallaxenfehler zu vermeiden. Es gibt Einreihen-Panoramaköpfe (Rotation um eine vertikale Achse) und Mehrreihen-Panoramaköpfe (Rotation um zwei Achsen) für komplexere Panoramen.
Gimbal-Köpfe (Gimbal Heads)
Gimbal-Köpfe sind primär für lange, schwere Teleobjektive konzipiert und werden häufig in der Wildtier- oder Sportfotografie eingesetzt. Ihr Hauptmerkmal ist die Fähigkeit, Kamera und Objektiv im Kopf so auszubalancieren, dass ein Gefühl der Schwerelosigkeit entsteht. Die Kamera kann frei bewegt werden, wobei ein Spannungssystem die Bewegung dämpft und Verwacklungen reduziert. Sie bleiben in Position, wenn sie nicht bewegt werden. Sie eignen sich hervorragend zum Verfolgen sich schnell bewegender Motive entlang vertikaler und horizontaler Achsen, bieten aber keine präzisen Winkeleinstellungen. Sie ermöglichen eine hohe Agilität mit schwerem Equipment.
Fluidköpfe (Fluid Heads)
Fluidköpfe sind der Standard in der Film- und Videoproduktion. Sie ermöglichen extrem sanfte Schwenks und Neigungen, selbst mit schweren professionellen Filmkameras. Die Dämpfung durch das Fluid verhindert ruckartige Bewegungen und Vibrationen und reduziert die Reibung der beweglichen Teile. Mit der Verkleinerung hochwertiger Videokameras gibt es heute auch Fluidköpfe für kleinere Camcorder.
Kamerakräne und Jibs
Obwohl keine Stativköpfe im klassischen Sinne, sind Kamerakräne und Jibs Aufsätze, die eine erweiterte Bewegung der Kamera über einen Bogen oder eine größere Reichweite ermöglichen. Sie werden für dynamische Kamerafahrten in Film und Video verwendet.
Passt jedes Stativ auf jede Kamera? Eine Frage der Kompatibilität
Die kurze Antwort lautet: Nein, nicht jedes Stativ passt uneingeschränkt zu jeder Kamera. Es gibt mehrere wichtige Faktoren, die die Kompatibilität beeinflussen:
Tragfähigkeit und Stabilität
Der wichtigste Faktor ist die maximale Tragfähigkeit des Stativs und des Stativkopfes. Kameras und Objektive variieren stark im Gewicht. Ein Stativ, dessen angegebene Tragfähigkeit unter dem Gewicht Ihrer Ausrüstung liegt, wird instabil sein und kann im schlimmsten Fall umkippen und Ihre Kamera beschädigen. Achten Sie immer darauf, dass die Tragfähigkeit von Stativ und Kopf ausreichend ist – idealerweise mit einer gewissen Reserve.
Stabilität geht Hand in Hand mit der Tragfähigkeit, wird aber auch von der Konstruktion des Stativs beeinflusst (Materialien, Beindicke, Anzahl der Beinsegmente, Mittelssäule). Ein stabiles Stativ hält Ihre Kamera ruhig, besonders bei Wind oder auf unebenem Untergrund, und ist entscheidend für scharfe Bilder.
Kompatibilität des Kameraanschlusses
Wie bereits erwähnt, verwenden die meisten Kameras das standardmäßige 1/4-20 UNC-Stativgewinde. Die meisten Stativköpfe sind dafür ausgelegt. Es gibt jedoch Ausnahmen, wie spezielle Profikameras mit größeren Anschlüssen oder sehr kleine Kameras/Action-Cams ohne Gewinde, die Adapter oder spezielle Montagesysteme erfordern.
Höhenverstellung und Verriegelungsmechanismus
Die Möglichkeit, die Stativhöhe anzupassen, ist für unterschiedliche Aufnahmesituationen unerlässlich. Achten Sie auf einen Stativkopf, der sich gut in der Höhe positionieren lässt (oft über die Mittelssäule des Stativs). Ebenso wichtig ist ein sicherer Verriegelungsmechanismus für die Stativbeine und den Kopf. Stabile und einfach zu bedienende Verriegelungen verhindern versehentliches Absinken oder Zusammenklappen.
Beindesign und Flexibilität
Das Design der Stativbeine (z. B. runde Rohre, Anzahl der Segmente, Material wie Aluminium oder Carbon) beeinflusst sowohl die Stabilität als auch das Packmaß und Gewicht. Die Flexibilität der Beine, z. B. die Möglichkeit, sie unabhängig voneinander in verschiedenen Winkeln einzustellen, ist entscheidend für die Stabilität auf unebenem Gelände oder für bodennahe Aufnahmen.
Vergleichstabelle gängiger Stativköpfe
| Typ | Schlüsselmerkmal | Typische Anwendung | Vorteile | Nachteile |
|---|---|---|---|---|
| Kugelkopf | Kugelgelenk, meist eine Feststellschraube | Allgemeine Fotografie, Reise, Porträt | Schnelle Ausrichtung, kompakt, leicht | Weniger präzise Ausrichtung, kann bei schwerer Last kippen |
| 3-Wege-Neiger | Unabhängige Achsen mit Hebeln | Architektur, Produkt, Studio | Präzise Ausrichtung auf Achsen | Sperriger, langsamer bei der Ausrichtung |
| Getriebener Kopf | Getriebe für feine Anpassungen | Studio, Architektur, Landschaft (präzise) | Höchste Präzision bei Feinjustierung | Schwer, langsamer bei grober Einstellung |
| Panoramakopf | Rotation um Nodalpunkt | Panoramafotografie | Verhindert Parallaxenfehler | Spezialisiert, oft komplex in der Einrichtung |
| Gimbal-Kopf | Ausbalanciertes Schwenken für Teleobjektive | Wildtier, Sport | Einfaches Verfolgen schwerer Lasten | Keine präzise Winkeleinstellung, sperrig |
| Fluidkopf | Gedämpfte Bewegung durch Fluid | Video, Film | Sehr sanfte Schwenks und Neigungen | Spezialisiert auf Video, weniger flexibel für Foto |
Häufig gestellte Fragen (FAQ)
F: Welche Schraubengrößen werden typischerweise für Stativanschlüsse verwendet?
A: Die gängigsten Größen sind 1/4-20 UNC für Kameras und Schnellwechselplatten sowie 3/8-16 UNC für die Verbindung zwischen Stativbeinen und den meisten Stativköpfen.
F: Was ist der Vorteil eines Arca-Swiss Systems?
A: Das Arca-Swiss System (oder Arca-Type) ermöglicht ein schnelles und sicheres Anbringen und Abnehmen der Kamera oder des Objektivs am Stativkopf mittels einer Platte und eines passenden Empfängers. Es bietet oft auch einen Verdrehschutz für die Ausrüstung.
F: Kann ich jeden Stativkopf auf jedes Stativ schrauben?
A: Solange die Gewindegröße übereinstimmt (meist 3/8-16 UNC), ja. Allerdings müssen Sie die Tragfähigkeit des Stativs und des Kopfes berücksichtigen, um sicherzustellen, dass sie Ihre Ausrüstung sicher tragen können.
F: Warum ist die Tragfähigkeit eines Stativs wichtig?
A: Die Tragfähigkeit gibt an, wie viel Gewicht das Stativ und der Kopf sicher tragen können. Eine unzureichende Tragfähigkeit führt zu Instabilität, verwackelten Bildern und kann Ihre Ausrüstung beschädigen.
F: Welcher Stativkopf ist der beste für mich?
A: Das hängt von Ihren Bedürfnissen ab. Kugelköpfe sind vielseitig für allgemeine Zwecke. 3-Wege-Neiger und Getriebene Köpfe eignen sich für präzise Ausrichtung. Panoramaköpfe sind für Panoramen. Gimbal-Köpfe sind ideal für schwere Teleobjektive in der Sport-/Wildtierfotografie. Fluidköpfe sind für Videoaufnahmen.
Zusammenfassend lässt sich sagen, dass die Auswahl und das Verständnis der verschiedenen Stativanschlüsse und -köpfe entscheidend sind, um die Stabilität und Flexibilität zu erreichen, die für hochwertige Fotografie und Videografie erforderlich sind. Von den genormten Schraubengewinden bis hin zu spezialisierten Systemen wie Arca-Swiss und den vielfältigen Arten von Stativköpfen – jedes Detail spielt eine Rolle für den Erfolg Ihrer Aufnahmen.
