Die präzise Bestimmung der Parameter einer Kamera ist ein entscheidender Schritt in vielen Bereichen, von der Robotik und dem autonomen Fahren bis hin zur 3D-Rekonstruktion und Computervision. Dieser Prozess wird als Kamerakalibrierung bezeichnet. Ziel ist es, die intrinsischen und extrinsischen Eigenschaften der Kamera zu ermitteln, um Bildverzerrungen zu korrigieren und die Beziehung zwischen 3D-Weltkoordinaten und 2D-Bildkoordinaten zu verstehen.
Intrinsische Parameter beziehen sich auf die inneren Merkmale der Kamera, wie die Brennweite, das optische Zentrum (auch Hauptpunkt genannt) und den Schiefenkoeffizienten. Sie beschreiben, wie die Kamera Lichtstrahlen projiziert. Extrinsische Parameter hingegen beschreiben die Position und Ausrichtung der Kamera im 3D-Raum. Um diese Parameter zu schätzen, benötigen Kalibrierungsalgorithmen Paare von 3D-Weltpunkten und den entsprechenden 2D-Bildpunkten.
Die Rolle von Kalibrierungsmustern
Diese Korrespondenzpunkte werden typischerweise durch die Verwendung mehrerer Bilder eines speziellen Musters ermittelt. Ein Kalibrierungsmuster, manchmal auch Kalibrierungsraster oder Kalibrierungsziel genannt, ist ein sich wiederholendes Muster bekannter Größe und bekannten Abstands. Die präzisen Punkte auf diesem Muster, deren 3D-Position in Bezug auf das Muster bekannt ist, dienen als Kontrollpunkte. Diese Kontrollpunkte können auf den aufgenommenen 2D-Kalibrierungsbildern automatisch von speziellen Algorithmen erkannt werden.
Indem man beispielsweise eine Ecke des Musters als Ursprung (0,0,0) in einem lokalen 3D-Koordinatensystem definiert und den bekannten Abstand zwischen den Musterelementen verwendet, können die 3D-Koordinaten aller Kontrollpunkte auf dem Muster berechnet werden. Die entsprechenden 2D-Bildkoordinaten werden durch die automatische Erkennung dieser Punkte im Bild gewonnen. Mehrere Bilder des Musters aus verschiedenen Blickwinkeln ermöglichen es den Algorithmen, die Kamerameter über eine Optimierung zu schätzen.
Bei der Kalibrierung von Stereokameras ist es besonders wichtig, dass der Ursprung des Musters eindeutig identifizierbar ist und keine 180-Grad-Mehrdeutigkeit aufweist. Ein Muster mit 180-Grad-Mehrdeutigkeit sieht nach einer Drehung um 180 Grad identisch aus, was die korrekte Orientierung erschwert. Solche Muster sollten für die Stereokalibrierung vermieden werden.
Häufig verwendete Kalibrierungsmuster
Es gibt verschiedene Arten von Kalibrierungsmustern, die von Kalibrierungssoftware und -tools unterstützt werden. Jedes Muster hat seine eigenen Eigenschaften, Vor- und Nachteile, die es für bestimmte Anwendungen mehr oder weniger geeignet machen.
Schachbrettmuster (Checkerboard)
Das Schachbrettmuster ist das am häufigsten verwendete Kalibrierungsmuster. Es besteht aus abwechselnden schwarzen und weißen Quadraten gleicher Größe. Die Kontrollpunkte sind die Ecken der Quadrate, die sich innerhalb des Musters befinden. Ecken sind aufgrund ihrer geringen Größe oft unempfindlich gegenüber perspektivischer Verzerrung und Objektivverzerrung. Moderne Kalibrierungstools können oft auch partielle Schachbretter erkennen, was bei Kameras mit Weitwinkelobjektiven nützlich sein kann.
Für eine zuverlässige Erkennung und zur Bestimmung der Orientierung und des Ursprungs des Musters wird empfohlen, ein Schachbrett zu verwenden, das entlang einer Kante eine gerade Anzahl von Quadraten und entlang der anderen Kante eine ungerade Anzahl von Quadraten aufweist. Außerdem sollten sich an einer Seite zwei schwarze Eckquadrate und an der gegenüberliegenden Seite zwei weiße Eckquadrate befinden. Die längere Seite wird vom Kalibrator typischerweise als x-Richtung zugewiesen. Ein quadratisches Schachbrettmuster kann zu unerwarteten Ergebnissen bei den extrinsischen Parametern führen.

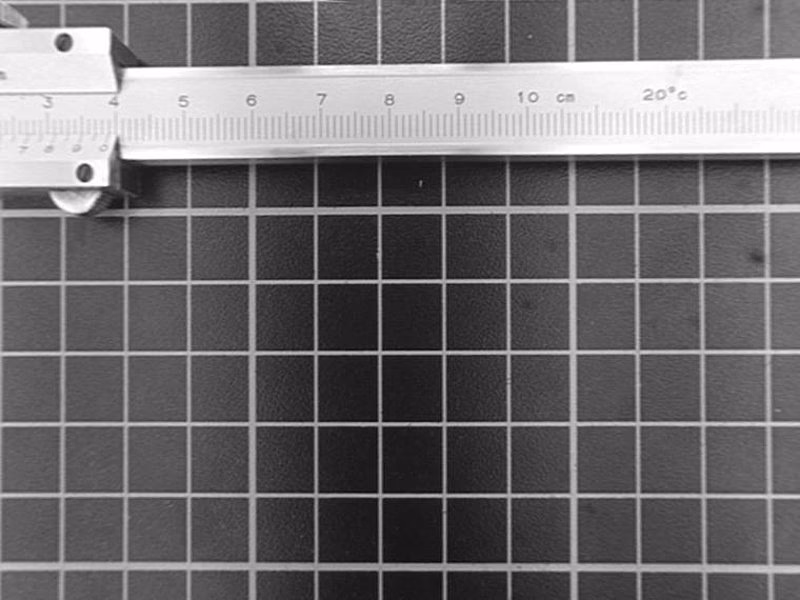

Zur Vorbereitung eines Schachbrettmusters ist es wichtig, den Ausdruck auf einer absolut planen Oberfläche anzubringen. Unebenheiten auf der Oberfläche können die Genauigkeit der Kalibrierung erheblich beeinträchtigen. Messen Sie sorgfältig die Seitenlänge eines Quadrats, da dieser Wert für die Kalibrierung benötigt wird und je nach Drucker variieren kann. Für eine schnellere und zuverlässigere Erkennung sollte das Muster mit möglichst wenig Hintergrunddetails platziert werden.
Kreisgittermuster (Circle Grid)
Kreisgittermuster, auch als Gitter von Kreisen bezeichnet, verwenden gleichmäßig beabstandete Kreise, um eine Gitterstruktur zu bilden. Sie werden hauptsächlich in zwei Typen unterteilt: symmetrische und asymmetrische Muster. Kreisgittermuster werden oft für die Kalibrierung von Wärmebildkameras bevorzugt. Der Grund dafür ist, dass sie Rauschen reduzieren können, das bei Schachbrettmustern zu ungenauen Eckdetektionen führen kann.
| Typ | Beschreibung | Abmessungen | Stereo-Kalibrierung |
|---|---|---|---|
| Symmetrisch | Kreise sind gleichmäßig in Reihen und Spalten angeordnet. | Gemessen in Anzahl Kreise als [Höhe Breite], wobei Höhe die Anzahl der Kreise in einer Reihe und Breite die Anzahl der Kreise in einer Spalte ist. | Kann aufgrund der 180-Grad-Mehrdeutigkeit nicht für die Stereokalibrierung verwendet werden. |
| Asymmetrisch | Jede zweite Kreisreihe ist um die Hälfte des Spaltenabstands versetzt. | Gemessen in Anzahl Kreise als [Dim1 Dim2], wobei Dim1 die Anzahl der Kreise entlang der Dimension ist, die in jeder Reihe oder Spalte die gleiche Anzahl Kreise enthält, und Dim2 die Anzahl der Kreise über zwei benachbarte Spalten (oder Reihen) in der Dimension ist, in der die beiden Spalten (oder Reihen) eine ungleiche Anzahl Kreise enthalten. | Kann für die Stereokalibrierung verwendet werden. Keine 180-Grad-Mehrdeutigkeit. Bietet eine höhere Punktdichte für denselben Kreisradius. |
Symmetrische Kreisgittermuster sind einfacher in ihrer Struktur, weisen aber die 180-Grad-Mehrdeutigkeit auf, die sie für die Stereokalibrierung ungeeignet macht. Asymmetrische Kreisgittermuster beheben dieses Problem durch den Versatz der Reihen, was eine eindeutige Orientierung ermöglicht und sie zu einer guten Wahl für die Stereokalibrierung macht. Sie bieten zudem eine höhere Dichte an Kontrollpunkten pro Fläche.
ChArUco-Board
Das ChArUco-Board ist ein weiteres beliebtes Kalibrierungsmuster, das häufig für die Multi-Kamera-Kalibrierung verwendet wird. Es kombiniert ein Gitter aus schwarzen und weißen Quadraten (ähnlich einem Schachbrett) mit ArUco-Markern. ArUco-Marker sind kleine, quadratische, binäre Codes, die innerhalb der weißen Quadrate des Schachbretts platziert sind. Diese Codes sind eindeutig identifizierbar und liefern zusätzliche Referenzpunkte.
Die Kombination aus präziser Eckdetektion des Schachbretts und der robusten Erkennung der ArUco-Marker ermöglicht eine zuverlässigere und genauere Bestimmung der Position und Orientierung des Boards im Raum, selbst unter schwierigen Bedingungen, bei denen einige Marker oder Ecken verdeckt sind oder außerhalb des Blickfelds liegen. Dies macht ChArUco-Boards besonders nützlich für die Kalibrierung mehrerer Kameras oder Multi-Kamera-Systeme, insbesondere in Szenarien, in denen eine vollständige Sichtbarkeit des gesamten Musters in allen Stereokalibrierungsbildern schwierig ist.
Die Abmessungen eines ChArUco-Boards werden typischerweise als Anzahl der Quadrate in vertikaler und horizontaler Richtung angegeben. Der Ursprung wird oft als die untere rechte Ecke des oberen linken Feldes des Boards definiert. Wichtige Spezifikationen sind die Größe der Schachbrettquadrate (Checker size) und die Größe des inneren Quadrats, das den ArUco-Marker enthält (Marker size), sowie die Farbe des Ursprungsfeldes.
AprilGrid-Muster
AprilGrid-Muster bestehen aus AprilTag-fiduzialen Markern, die in einer Gitterstruktur aus Reihen und Spalten angeordnet sind. AprilTags sind eine andere Art von fiduzialen Markern, ähnlich den ArUco-Markern. Jedes AprilTag innerhalb dieses Musters liefert vier Kontrollpunkte, was das AprilGrid zu einer sehr platzsparenden Option für die Kalibrierung macht. Wie bei ChArUco-Boards ermöglicht die eindeutige Identifizierbarkeit der AprilTags eine hohe Robustheit und Genauigkeit bei der Erkennung der Position und Orientierung des Musters, selbst wenn Teile verdeckt sind. Dies ist besonders vorteilhaft in Anwendungen wie der Kalibrierung von Kameras und Multi-Sensor-Systemen in Drohnen (UAVs) und mobilen Robotern.
Die Abmessungen eines AprilGrid-Musters werden als Anzahl der umschlossenen Quadrate in vertikaler und horizontaler Richtung angegeben. Wichtige Spezifikationen sind die minimale Tag-ID (die niedrigste ID im Muster; die Tags müssen fortlaufende IDs mit einer Inkrementierung von 1 haben), das Ursprungs-Tag (das Tag mit der minimalen ID), die Tag-Größe (Abstand zwischen den äußeren schwarzen Kanten zweier benachbarter Ecken) und der Tag-Abstand (Abstand zwischen den äußeren schwarzen Kanten benachbarter Tags).
Benutzerdefinierte Muster (Custom Pattern)
Für spezielle Anwendungen oder einzigartige Anforderungen besteht auch die Möglichkeit, benutzerdefinierte Kalibrierungsmuster zu erstellen. Dies kann geschehen, indem man eine Vorlage verwendet und einen eigenen Musterdetektor implementiert, der die spezifischen Kontrollpunkte des benutzerdefinierten Musters erkennen kann.
Auswahl des richtigen Musters
Die Wahl des besten Kalibrierungsmusters hängt von mehreren Faktoren ab:
- Anwendung: Handelt es sich um eine einzelne Kamera, ein Stereosystem oder ein Multi-Kamera-Setup? Für Stereo- und Multi-Kamera-Systeme sind Muster ohne 180-Grad-Mehrdeutigkeit (Asymmetric Circle Grid, ChArUco, AprilGrid) oder Muster mit eindeutigen IDs (ChArUco, AprilGrid) oft besser geeignet.
- Kameratyp: Standard-Digitalkameras, Weitwinkelobjektive (partielle Schachbretter können helfen), oder Wärmebildkameras (Kreisgitter sind vorteilhaft).
- Umgebung: Lichtverhältnisse, potenzielle Verdeckungen. Muster mit fiduzialen Markern (ChArUco, AprilGrid) sind robuster gegenüber teilweiser Verdeckung.
- Gewünschte Genauigkeit: Die Dichte und Verteilung der Kontrollpunkte kann die Genauigkeit beeinflussen. Asymmetrische Kreisgitter bieten eine hohe Punktdichte.
- Einfachheit der Erkennung: Schachbretter und Kreisgitter sind oft einfacher zu erkennen, während ChArUco und AprilGrid eine komplexere, aber robustere Erkennung ermöglichen.
Für allgemeine Zwecke ist das Schachbrettmuster ein guter Ausgangspunkt. Bei Stereokameras oder Multi-Kamera-Systemen sowie in Umgebungen mit Verdeckung bieten ChArUco-Boards und AprilGrids deutliche Vorteile. Für Wärmebildkameras sind Kreisgittermuster oft die bevorzugte Wahl.
Erstellung und Vorbereitung von Mustern
Unabhängig vom gewählten Muster ist die korrekte physische Vorbereitung entscheidend für genaue Kalibrierungsergebnisse. Das Muster sollte auf hochwertigem Papier gedruckt und auf einer absolut planen, starren Oberfläche (z. B. einer dicken Schaumstoffplatte oder einer Aluminiumplatte) befestigt werden, um Verformungen zu vermeiden. Die genauen Abmessungen des Musters (z. B. die Größe eines Schachbrettquadrats oder der Abstand zwischen den Kreisen/Markern) müssen präzise gemessen und in der Kalibrierungssoftware eingegeben werden. Eine saubere, unübersichtliche Umgebung während der Aufnahme der Kalibrierungsbilder erleichtert die automatische Erkennung der Kontrollpunkte.
Häufig gestellte Fragen (FAQs)
Warum benötige ich überhaupt ein Kalibrierungsmuster?
Ein Kalibrierungsmuster mit bekannten Abmessungen und einer bekannten Struktur liefert die notwendigen 3D-Weltkoordinaten der Kontrollpunkte. Durch das Aufnehmen von Bildern des Musters aus verschiedenen Blickwinkeln können die entsprechenden 2D-Bildkoordinaten dieser Punkte ermittelt werden. Diese 3D-2D-Korrespondenzen sind die Grundlage für die Schätzung der intrinsischen und extrinsischen Kameraparameter.
Ist die Größe des Musters wichtig?
Ja, die absolute Größe der Elemente des Musters (z. B. die Kantenlänge eines Quadrats oder der Abstand der Kreise) ist entscheidend. Dieser Wert wird in der Kalibrierungssoftware benötigt, um die 3D-Positionen der Kontrollpunkte im Muster-Koordinatensystem korrekt zu berechnen. Die physische Größe des gedruckten Musters sollte sorgfältig gemessen werden.
Kann ich ein teilweise verdecktes Muster verwenden?
Einige Muster sind robuster gegenüber teilweiser Verdeckung als andere. Muster, die fiduziale Marker wie ArUco oder AprilTags enthalten (ChArUco-Board, AprilGrid), sind aufgrund der eindeutigen Identifizierbarkeit der Marker oft besser geeignet, da die Kalibrierung auch dann noch funktionieren kann, wenn nicht alle Punkte oder Marker sichtbar sind. Partielle Schachbretter können ebenfalls erkannt werden, aber die Robustheit ist geringer als bei markerbasierten Mustern.
Welches Muster ist am besten für die Stereokalibrierung geeignet?
Für die Stereokalibrierung sind Muster, die keine 180-Grad-Mehrdeutigkeit aufweisen und eine eindeutige Bestimmung des Ursprungs ermöglichen, am besten geeignet. Dazu gehören das Asymmetrische Kreisgittermuster, das ChArUco-Board und das AprilGrid-Muster. Symmetrische Muster wie das Standard-Schachbrett oder das Symmetrische Kreisgitter sollten vermieden werden.
Warum werden Kreisgitter oft für Wärmebildkameras verwendet?
Wärmebildkameras haben oft ein höheres Rauschen in den Bildern im Vergleich zu optischen Kameras. Die automatische Erkennung von Ecken (wie bei Schachbrettmustern) kann durch dieses Rauschen beeinträchtigt werden. Kreise sind oft leichter und zuverlässiger in verrauschten oder unklaren Bildern zu detektieren, was Kreisgittermuster zu einer bevorzugten Wahl für die Kalibrierung von Wärmebildkameras macht.
Was ist eine 180-Grad-Mehrdeutigkeit und warum ist sie bei Stereo ein Problem?
Ein Muster hat eine 180-Grad-Mehrdeutigkeit, wenn es nach einer Drehung um 180 Grad identisch aussieht. Bei der Stereokalibrierung müssen die relativen Positionen und Orientierungen der beiden Kameras zueinander bestimmt werden. Dies geschieht über die Pose des Musters in den Bildern beider Kameras. Wenn das Muster nach einer 180-Grad-Drehung nicht unterscheidbar ist, kann die Software die korrekte Orientierung des Musters und damit die korrekte relative Pose der Kameras nicht eindeutig bestimmen, was zu fehlerhaften Ergebnissen führt.
Fazit
Kalibrierungsmuster sind unverzichtbare Werkzeuge für die genaue Bestimmung der Kameraeigenschaften. Die Wahl des richtigen Kalibrierungsmusters – sei es ein klassisches Schachbrett, ein Kreisgitter, ein robustes ChArUco-Board oder ein platzsparendes AprilGrid – hängt stark von der spezifischen Anwendung, dem Kameratyp und den Umgebungsbedingungen ab. Die sorgfältige Vorbereitung des Musters und das Verständnis der Stärken und Schwächen jedes Typs sind entscheidend für eine erfolgreiche Kalibrierung und letztendlich für die Genauigkeit der daraus abgeleiteten 3D-Informationen. Durch die Auswahl des geeigneten Musters legen Sie den Grundstein für präzise Messungen und zuverlässige Computervision-Anwendungen.
